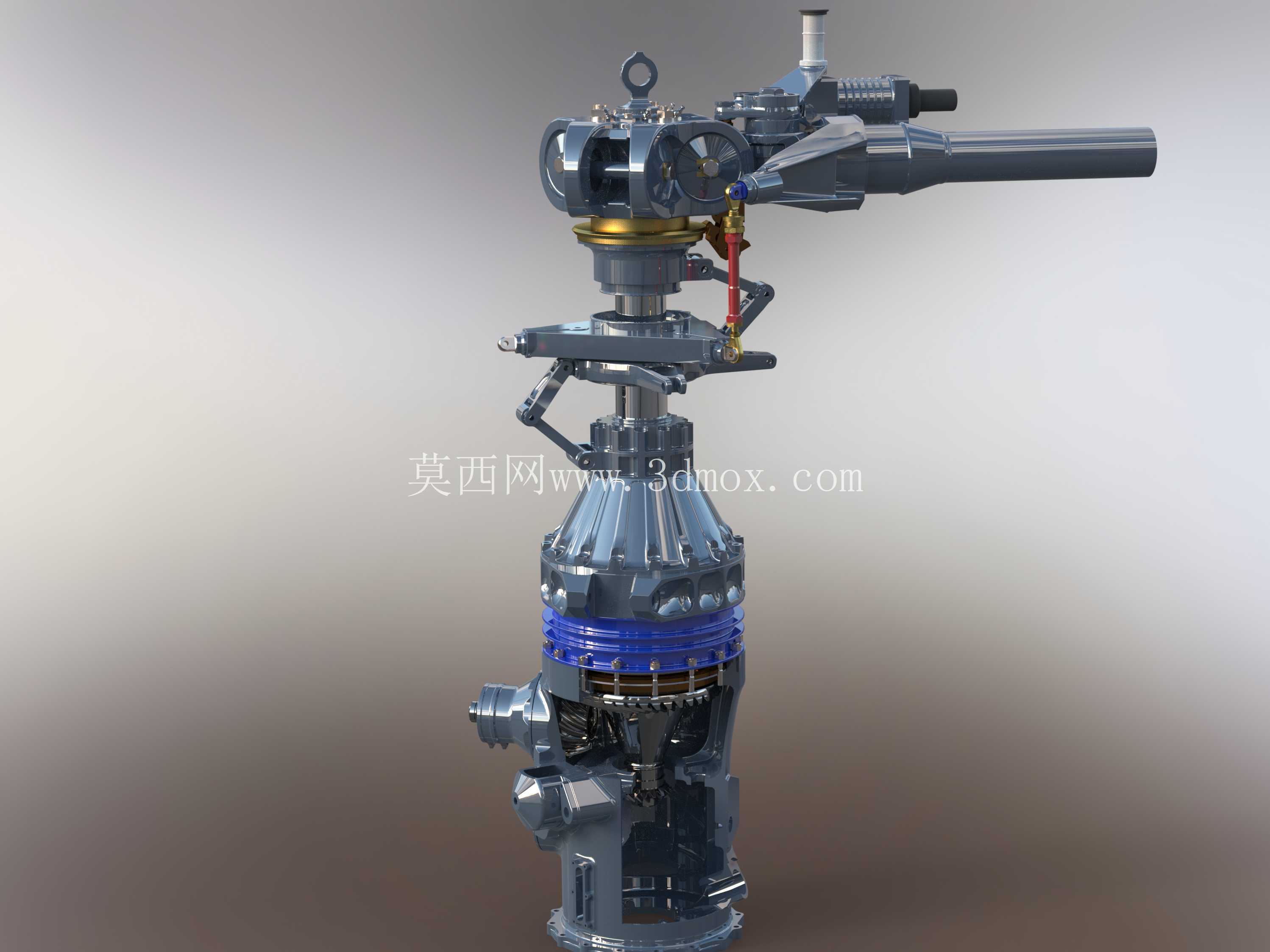

SA315B直升机主齿轮箱传动结构设计

　　这款传动部件是轻型多用途直升机动力传输路径中的核心构件，主要承担将发动机输出的高转速低扭矩动力，转换为旋翼系统所需低转速大扭矩动力的核心功能，同时负责协调主旋翼与尾旋翼的转速匹配关系，避免出现动力输出不同步引发的飞行姿态失控问题。在高海拔作业、山地救援、农林喷洒这类轻型直升机常见的作业场景中，主齿轮箱需要持续承受交变载荷冲击，尤其是在低空悬停、侧风飞行、快速变向的工况下，齿轮啮合面的载荷会出现瞬时峰值，设计阶段需要针对这类极端工况做齿面接触强度校核，确保齿根弯曲应力落在材料许用应力区间内。从结构设计逻辑来看，该齿轮箱采用分腔式布局，动力输入轴与发动机输出端通过花键直连，减少传动链上的连接环节带来的功率损耗，

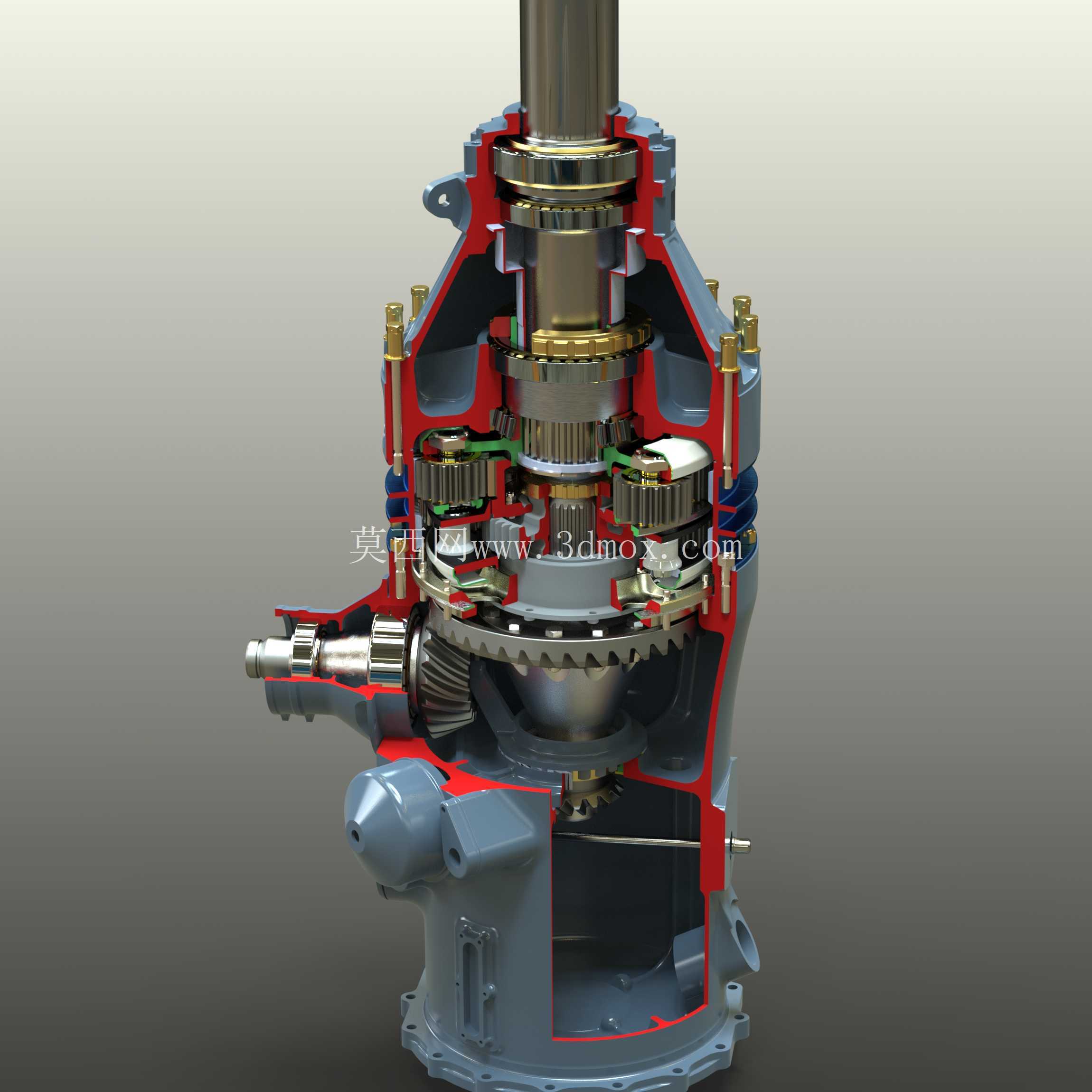

　　内部采用斜齿轮与锥齿轮组合的传动方案，斜齿轮负责平行轴之间的动力传递，运行过程中啮合重合度更高，传动平稳性优于直齿轮，能有效降低高速运转时的齿轮啮合噪音；锥齿轮负责改变动力传输方向，将动力分流至主旋翼输出轴与尾传动轴，两个输出端的传动比经过精确匹配，保证尾旋翼转速能够抵消主旋翼旋转产生的反扭矩。安装边界设计上，齿轮箱壳体采用一体化铸造成型的安装耳座，耳座上的定位孔位置公差控制在±0.02mm范围内，与机身主承力框架的安装支座完全适配，不需要额外设计转接结构，安装时只需对准定位销孔，拧入额定扭矩的紧固螺栓即可完成固定，后期维护拆解时也能快速复位，不会出现安装错位导致的齿轮啮合偏载问题。齿轮箱内部预留了独立的润滑油道，

　　供油路径覆盖所有齿轮啮合面与轴承支撑位，运转时润滑油通过飞溅与压力供油结合的方式到达各个摩擦面，带走啮合产生的热量与金属磨屑，壳体外部设计有散热鳍片结构，在飞行过程中可以借助迎面气流完成热交换，避免长时间高负荷运转时箱内油温过高导致润滑油性能下降。针对高海拔作业场景的低气压、大温差环境，齿轮箱的密封结构采用双唇口密封圈设计，能够在舱内外压差变化时保持可靠的密封性能，不会出现高空漏油的问题，同时壳体材料选用高强度铝合金，在保证结构强度满足载荷要求的前提下，尽可能降低自身重量，契合航空设备对重量控制的严苛要求，每一处结构减重都经过刚度校核，不会因为减重导致壳体在最大载荷下出现形变超差，影响内部齿轮的啮合间隙。
