ACS12x12CI系列旋转闸气阀结构设计

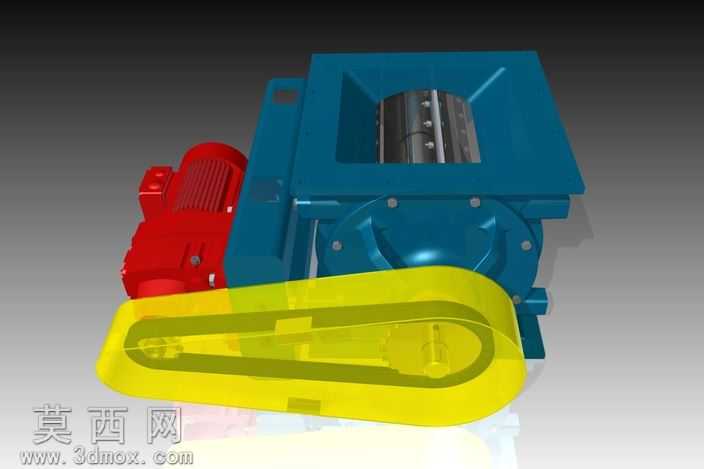

本作品为ACS12x12CI系列旋转闸的三维建模设计，整体建模过程严格遵循12×12公称尺寸的设计规范，从核心功能部件到配套传动组件均完成了全参数化的精准构建。建模阶段首先完成主体阀腔壳体的结构搭建，采用一体化铸造型腔的设计思路，精准还原进料口、转子容纳腔、出料通道的内部流道结构，壳体上的安装定位孔、端盖连接位、检修口结构均按照实际装配公差完成尺寸匹配，确保各部件装配时无干涉错位。核心转子部件采用多叶片式密封结构设计，建模时精准控制叶片与阀腔内壁的配合间隙，既保证转子转动时的顺畅度，又满足气锁工况下的密封性能要求，叶片表面做了耐磨结构的细节处理，还原实际产品的耐用性设计。配套驱动系统的建模还原了侧装式减速电机的完整结构，从电机外壳的散热筋、接线盒结构，到减速机的输出轴端、连接法兰都做了精细化还原，同时构建了链传动防护组件，半透明黄色防护罩的建模既还原了实际的安全防护功能，又通过半透明材质的设置清晰展示内部链传动的结构布局，链条与链轮的齿形配合完全按照机械传动标准完成啮合设计，确保传动路径的合理性。渲染阶段针对不同部件匹配了对应的材质属性，阀腔壳体采用蓝色工业烤漆材质，还原铸铁壳体喷涂后的哑光金属质感，表面添加细微的颗粒质感模拟实际铸件的表面肌理；驱动电机采用红色工业漆材质，突出动力部件的视觉区分度；链传动防护罩采用半透明黄色工程塑料材质，设置合适的透明度与反光度，既体现塑料材质的通透感，又能清晰展现内部的传动结构；金属传动部件、转子叶片采用抛光金属材质，添加细微的磨损纹理提升真实感。灯光布置采用工业产品展示常用的三点布光方案，主光源从侧上方打亮设备主体结构，清晰展现壳体的轮廓与安装结构，辅光源补全暗部细节避免结构阴影过深丢失细节，背景采用渐变灰色调突出设备主体，最终渲染效果清晰展现旋转闸的整体布局、部件连接关系与核心功能结构，完整呈现该气锁类旋转阀的设计特点与装配逻辑，可用于产品展示、结构验证、装配教学等多种场景。
