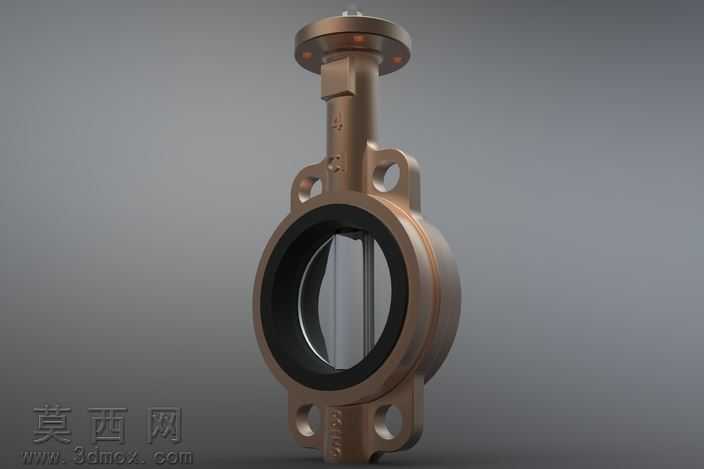

4英寸对夹式硅片密封蝶阀三维结构设计

本作品为4英寸规格对夹式硅片密封蝶阀的三维参数化建模成果，建模过程以工业蝶阀实际生产尺寸为基准，严格遵循对夹式蝶阀的装配逻辑与结构规范开展设计。建模阶段首先完成整体结构的比例规划，将阀体、阀杆、密封硅片、驱动连接法兰、定位耳座等核心部件进行独立草绘，通过拉伸、旋转、切除等基础特征命令构建各零件的基础基体，再针对细节结构进行精细化处理：阀体部分采用对夹式薄型壳体结构，两侧预留管路对接的定位凸台与螺栓过孔，内壁加工出适配密封硅片的环形嵌装槽，保证密封件安装后无移位间隙；阀板采用流线型弧面结构，边缘做圆弧过渡处理，既降低管路介质流通时的流阻，也能在阀板闭合时与硅片密封面形成均匀的挤压密封效果；阀杆与阀板采用扁方定位连接结构，顶部设计适配驱动装置的方形连接轴与法兰安装盘，法兰盘上均匀分布驱动装置固定螺孔，保证扭矩传递的稳定性；密封硅片采用环形包覆式结构，建模时还原了硅片唇边的弹性形变余量结构，模拟实际装配后硅片与阀板、阀体的贴合状态。材质与渲染阶段，为阀体、阀板、阀杆等金属部件赋予哑光蓝色工程塑料质感的渲染材质，模拟工业阀门常用的环氧树脂涂层外观，密封硅片赋予半透明灰色弹性橡胶材质，清晰区分不同功能部件的材质属性，渲染时采用柔和的均匀漫反射光源，避免金属部件出现过强反光遮挡结构细节，同时添加微弱的环境遮蔽效果，强化各部件装配缝隙的层次感，让整体结构的装配关系一目了然。设计过程中重点考量了蝶阀的实际工况适配性，对夹式的阀体结构能够有效缩减阀门整体安装长度，适配空间紧凑的管路安装场景，硅片密封结构相比传统橡胶密封具备更优异的耐温与耐腐蚀性能，能够适配更多类型的介质输送管路，各部件的连接位置均预留了合理的装配公差，保证模型可直接用于后续的工程出图、3D打印样件验证或者虚拟装配仿真使用，整体模型结构完整无缺失特征，各零件间无干涉错位问题，完整还原了该规格硅片密封蝶阀的全部结构细节。
