小型龙门式XY轴绘图激光加工设备结构

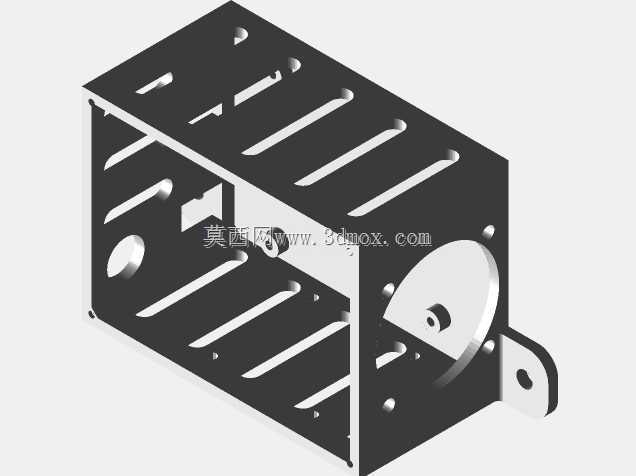

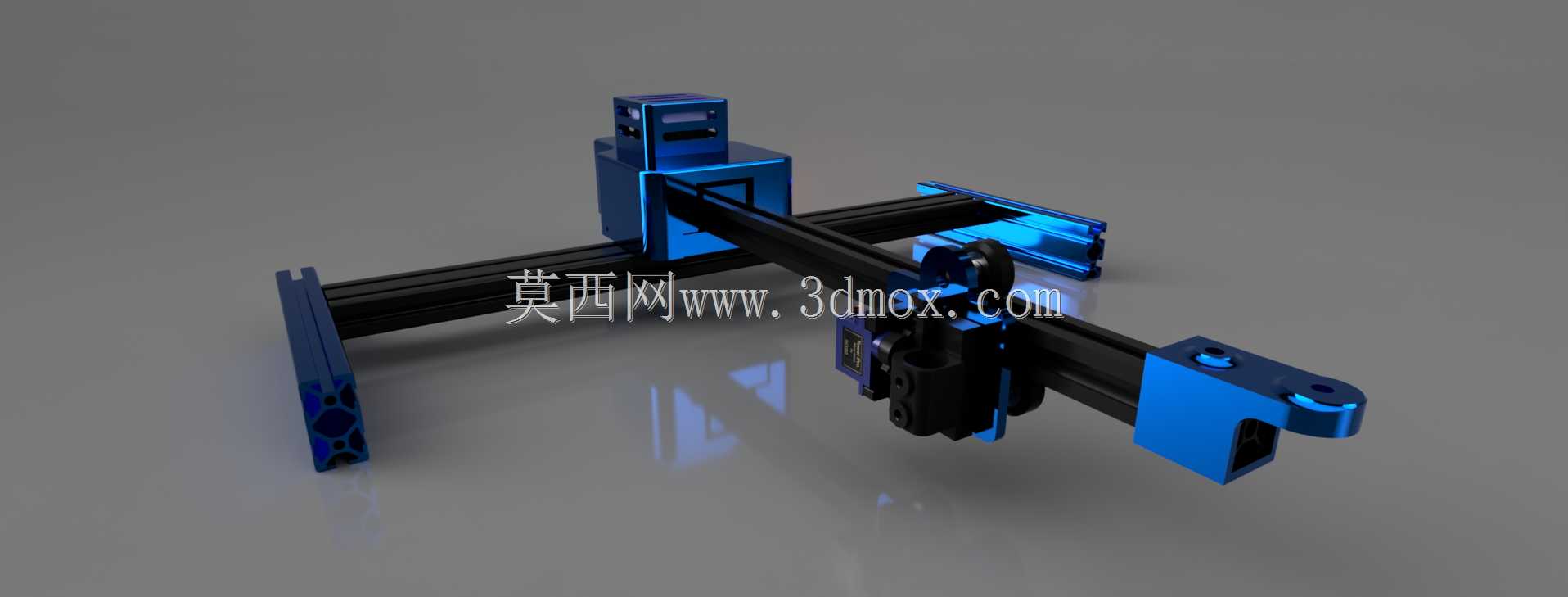

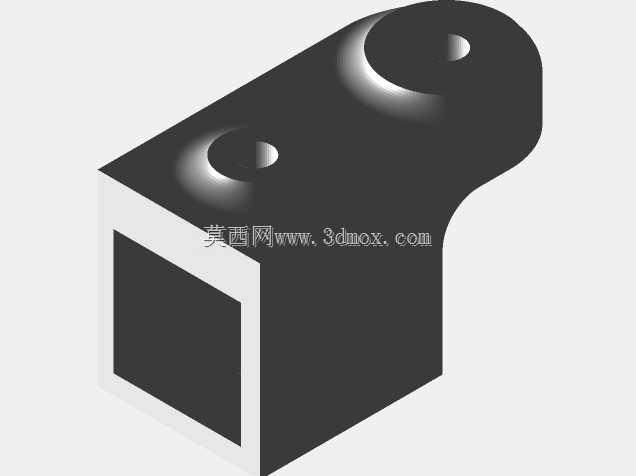

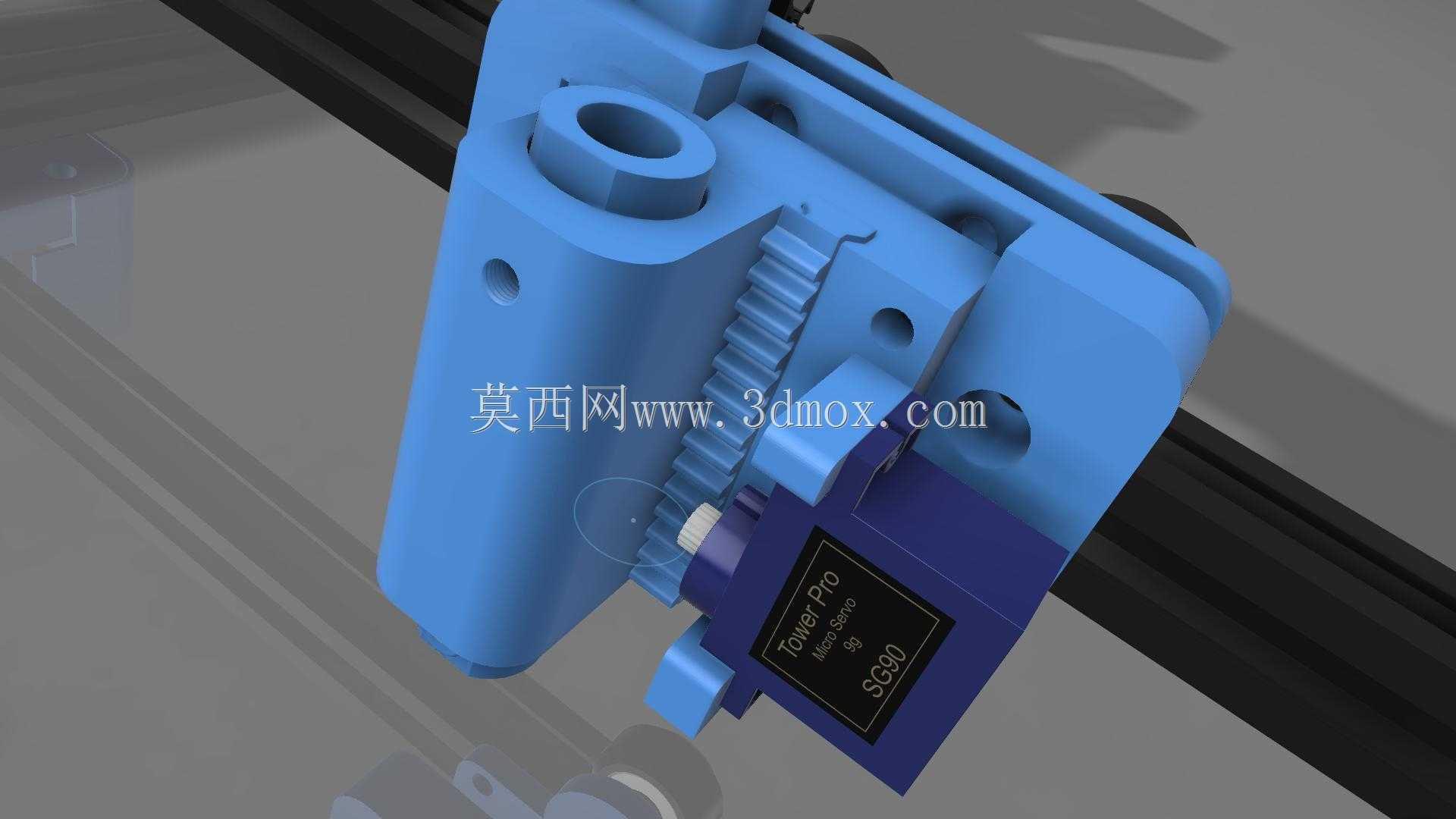

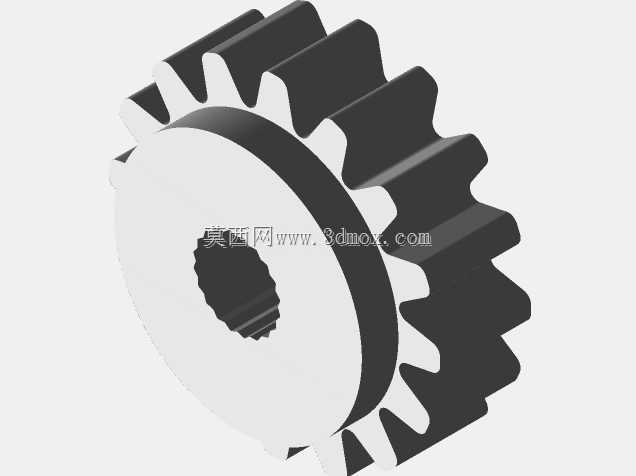

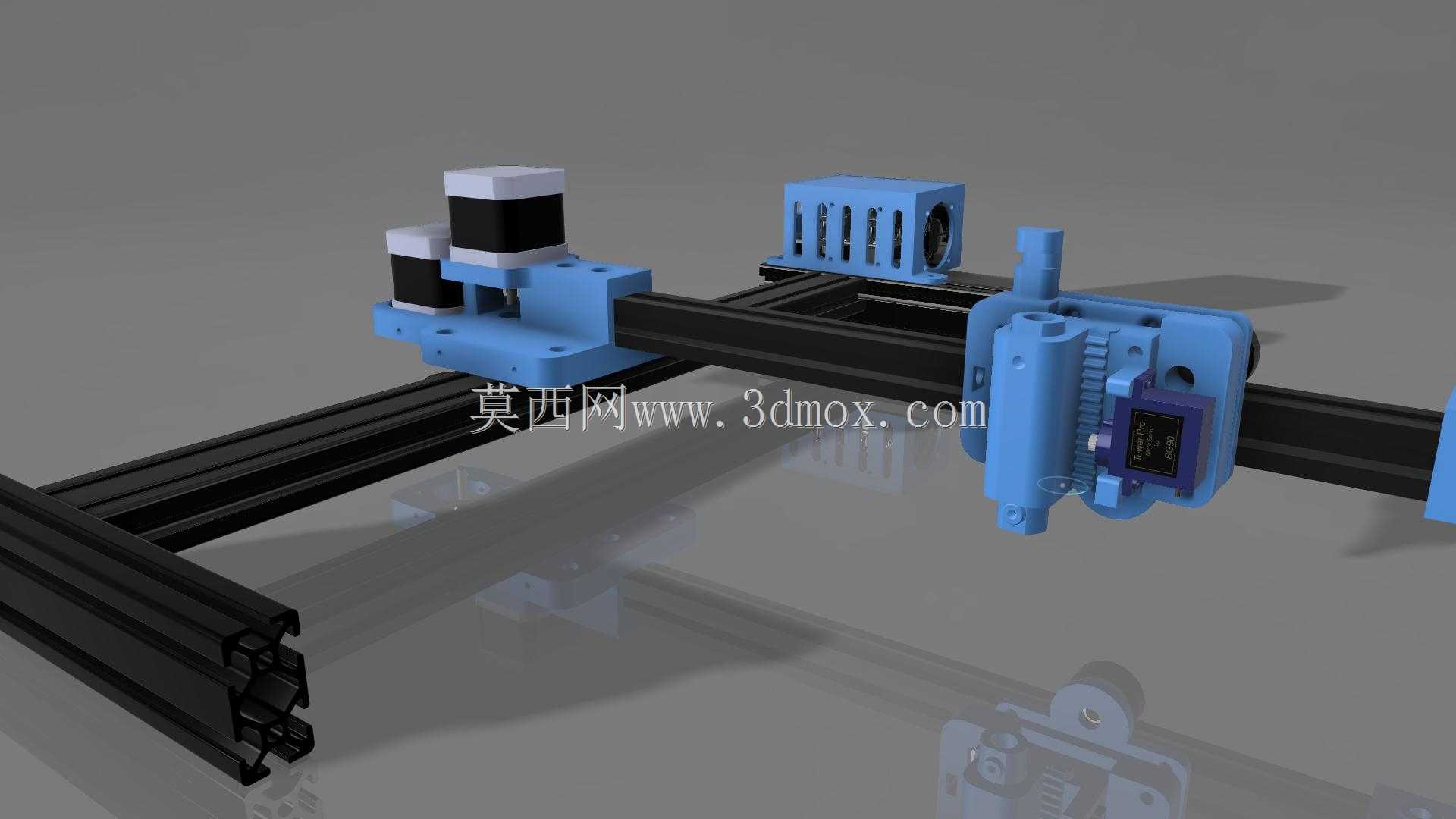

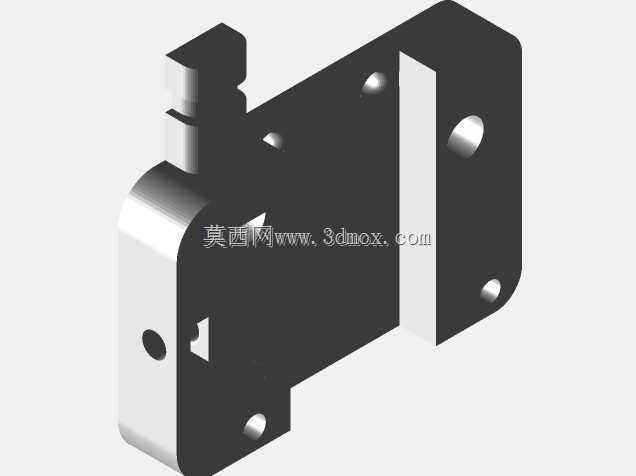

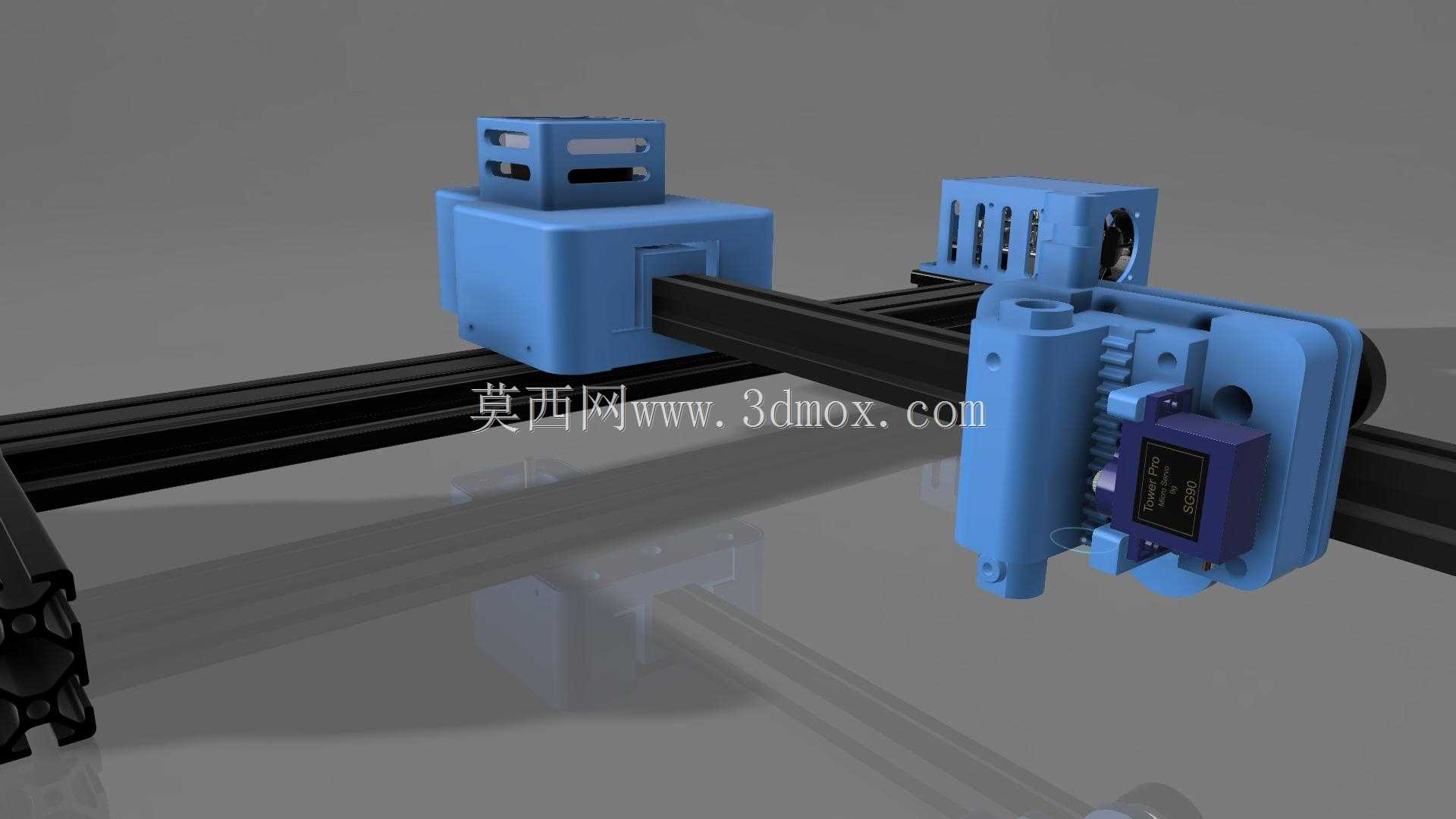

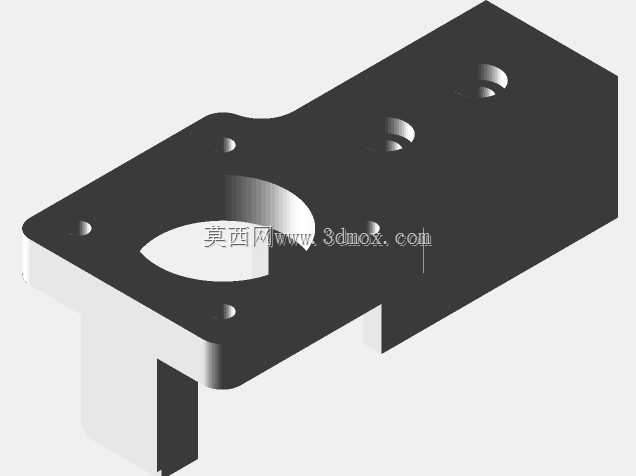

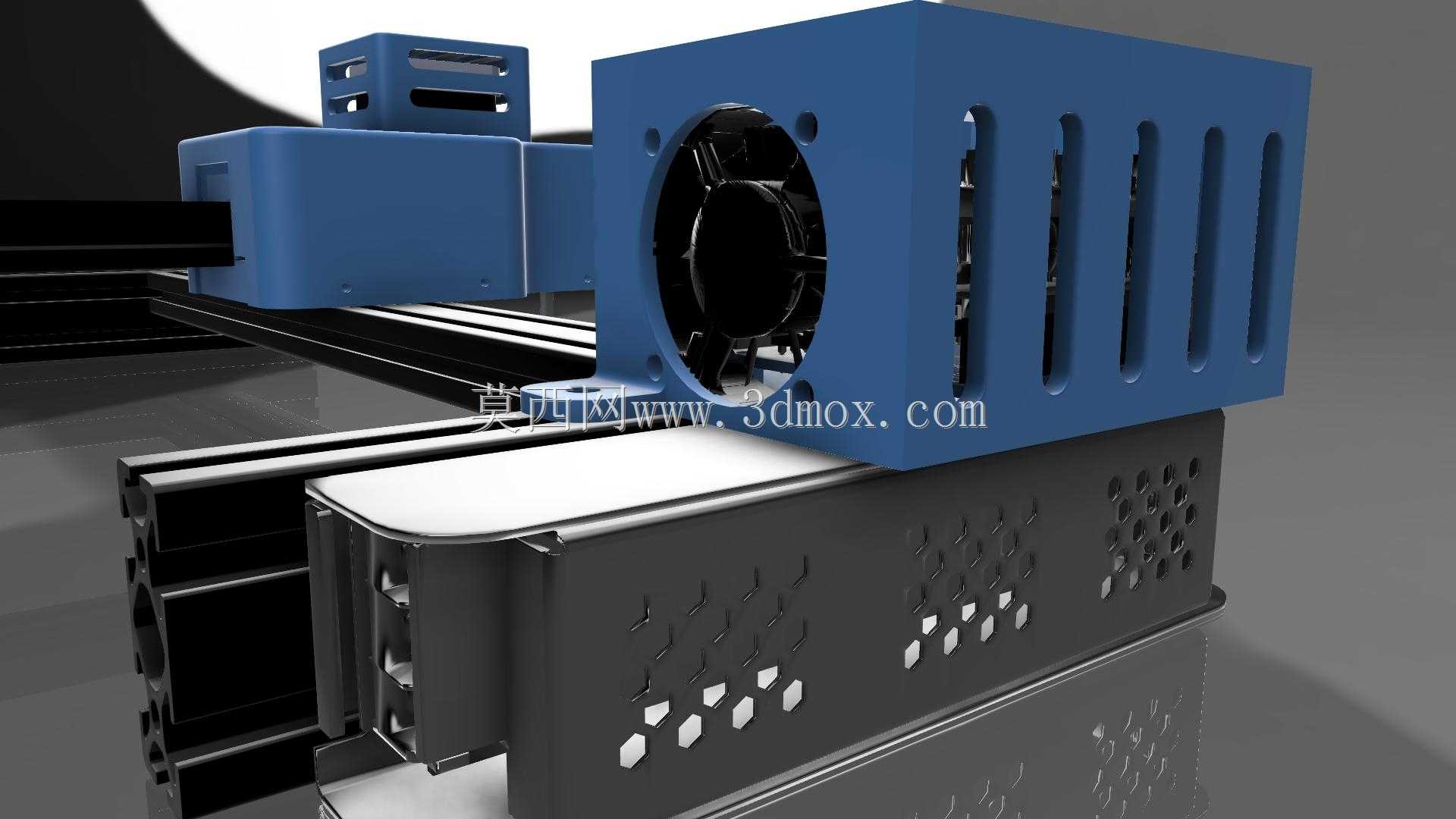

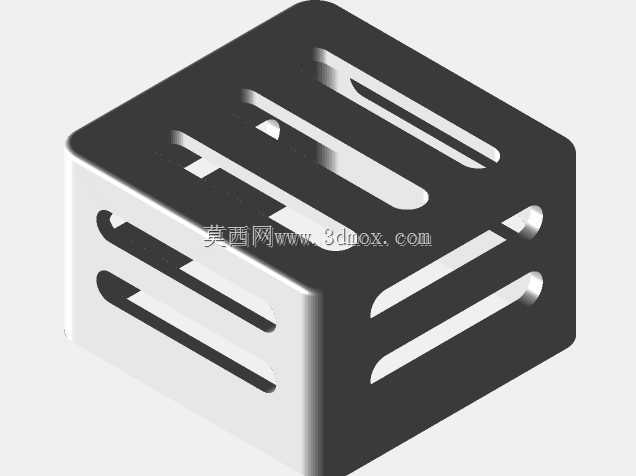

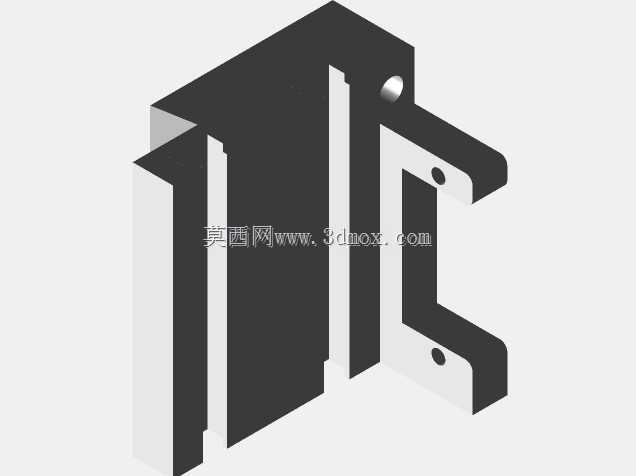

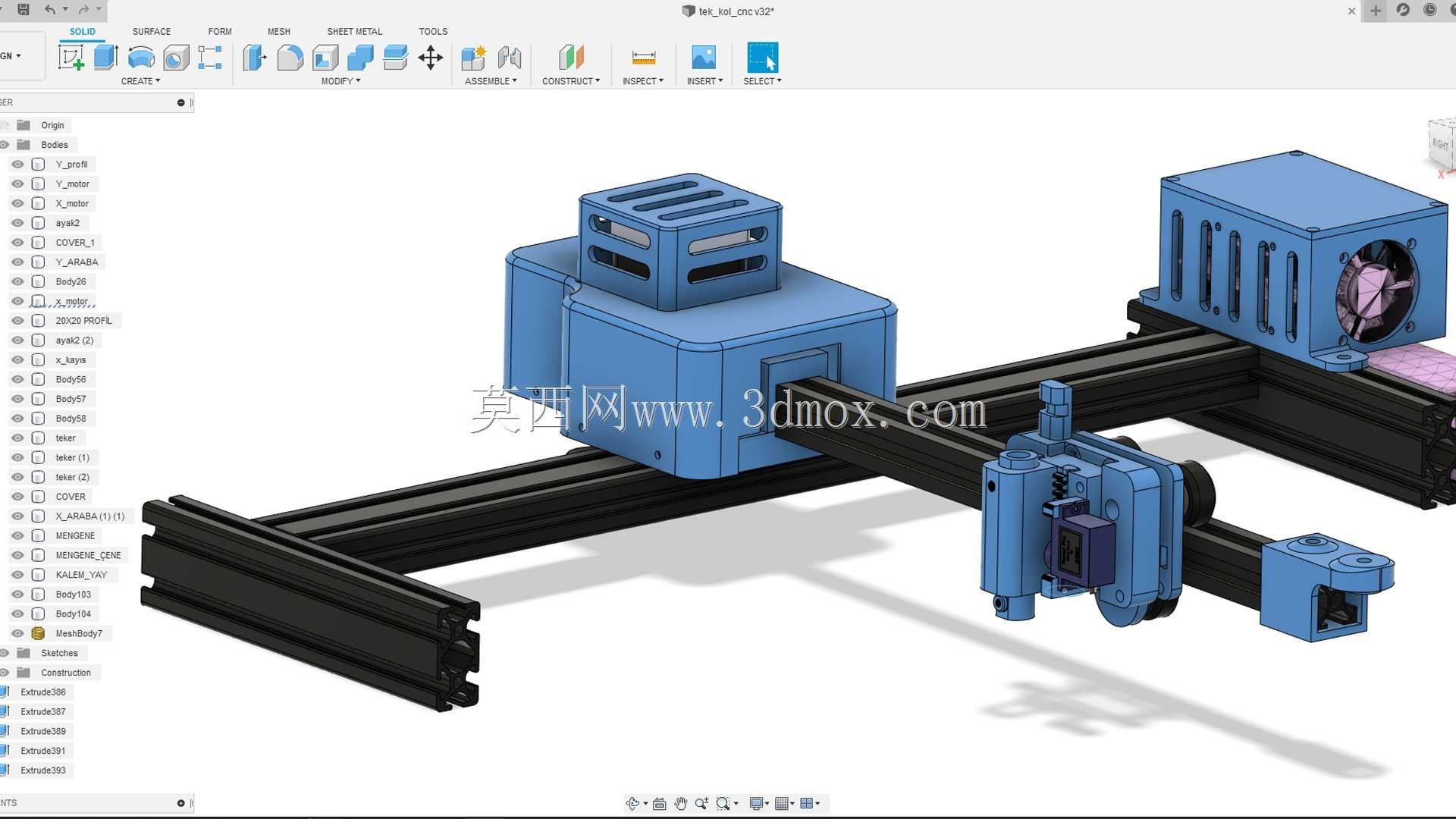

这款小型龙门式XY轴运动设备，可同时适配绘图作业与轻量激光加工场景，在桌面级数控加工、教学实训、小型文创制作领域有着广泛的应用空间。日常使用中，它既可以搭载绘图笔具完成平面矢量图案的高精度绘制，满足工程制图快速出样、创意手绘批量复刻、教学演示绘图轨迹生成等需求，也可更换激光执行端，完成薄型非金属材料的轮廓切割、表面标刻作业，覆盖手工DIY、小批量打样、学生科创实践等多类使用场景。设备采用经典龙门跨架式结构设计，核心运动单元由X向长行程直线导轨、Y向跨接滑动模组构成，两个轴向均通过同步带传动实现精准位移，传动阻力小、运行噪音低，能够保证执行端在平面范围内的走位精度，避免绘图断线、切割错位的问题。设计阶段充分考虑桌面级设备的使用边界，整体结构采用轻量化铝型材搭配3D打印结构件组合，在保证结构刚性的前提下尽可能压缩整机自重，设备横向跨距适配常规A3幅面作业范围，纵向行程满足常规平面加工的尺寸需求，底部预留标准安装孔位，可直接固定在木质或金属工作台面使用，无需额外搭建复杂机架。两侧立式支撑座做了加厚加强设计，能够抵消X轴高速运动时产生的侧向倾覆力矩，保证长周期运行下的结构稳定性，滑动模组上的执行端安装位采用快拆式接口设计，无需复杂工具即可快速更换绘图笔、激光头两类执行组件，切换作业模式的操作门槛极低。走线位置做了内嵌式布局设计，将传动同步带、信号线缆都隐藏在型材槽位内部，既避免运行过程中线缆剐蹭作业台面，也能减少外露积灰对传动部件的影响，整机没有冗余的外凸结构，日常收纳、搬运都十分便利。运动端的限位结构采用物理挡块搭配光电触发的组合形式，能够在设备复位、行程超限时及时触发停机，避免运动脱轨造成的部件损坏，适配常规开源数控控制板即可完成驱动接线，不需要定制专用控制单元，改装拓展的灵活度很高，能够满足不同使用者的个性化改装需求，不管是用于数控原理教学演示，还是个人工作室的小型加工作业，都能发挥稳定的性能表现。
