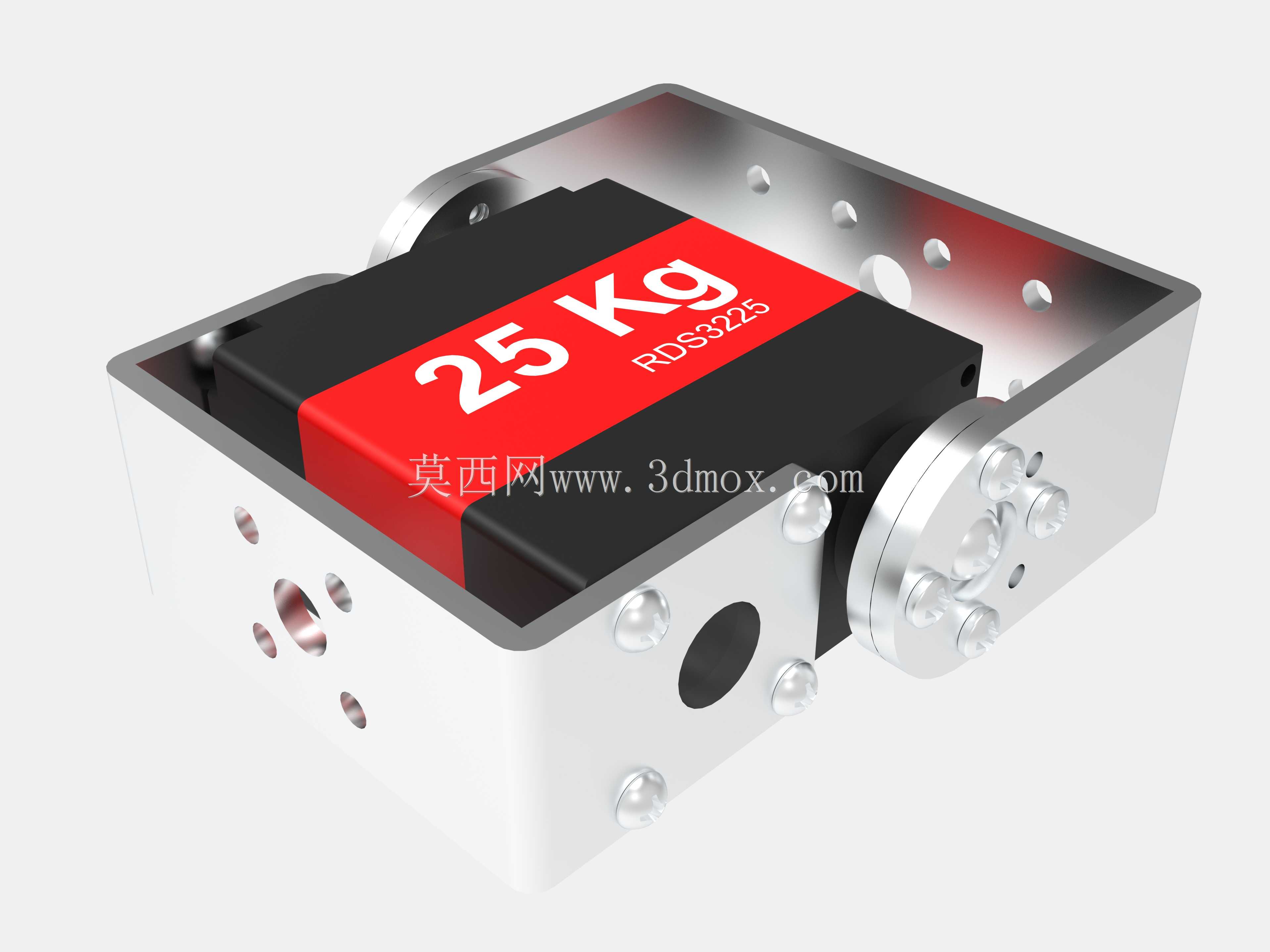

大扭矩RDS3225数字舵机结构设计

这款RDS3225舵机是面向机器人关节驱动场景开发的高精度执行部件，核心应用覆盖多自由度仿生机器人关节、桌面级机械臂转动节点、教育类机器人竞赛平台、小型自动化变位机构等领域，能够为需要精准角度控制、大扭矩输出的转动场景提供稳定可靠的动力输出，解决小型驱动部件扭矩不足、定位精度差、安装适配性弱的常见痛点。

在实际用途层面，该舵机可直接作为机械臂的肩、肘、腕关节驱动单元，单台即可承载25kg级别的静态负载，满足多关节机械臂抓取、搬运小型物件的动力需求；也可作为双足、四足仿生机器人的关节转动部件，支撑机器人完成行走、转向、肢体动作调整等连贯动作；同时还能适配航模转向、智能云台俯仰转动、自动化设备小型工位切换等需要角度可控的转动场景，适配范围覆盖教育研发、 hobby 创作、小型自动化改造等多个方向。

功能特性上，该舵机采用金属齿轮传动结构，相比传统塑料齿轮舵机抗冲击能力更强，长时间带载运行不易出现打齿、滑齿问题，使用寿命大幅提升；支持宽电压供电区间，可适配不同供电规格的控制系统，在不同电压下均可输出稳定扭矩，低电压工况下也能保证基础负载能力，高电压工况下转动速度更快，响应更灵敏；舵机输出轴采用标准花键结构，可兼容市面上主流的舵机摇臂、舵盘配件，无需额外定制连接件即可完成装配；外壳采用高强度金属框架搭配轻量化端盖设计，既保证了整体结构刚性，抵抗装配和运行过程中的外力冲击，又尽可能控制了自身重量，降低对搭载平台的负载负担。

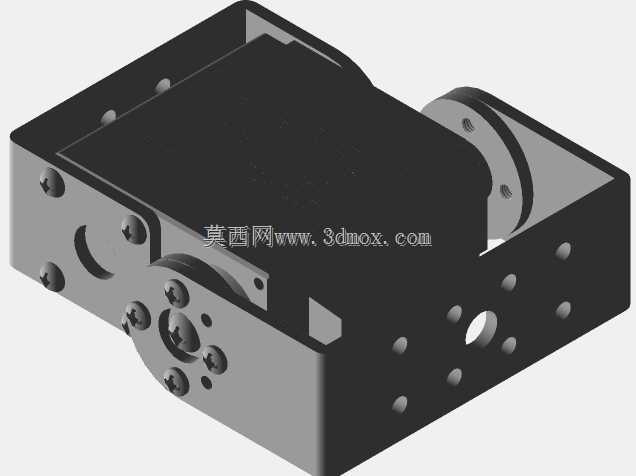

设计思路上，这款舵机采用对称式布局结构，驱动电机、减速齿轮组、控制电路板、位置反馈元件沿舵机长度方向依次排布，充分利用内部空间压缩整体体积；两侧预留对称安装孔位，支持卧式、立式多种安装方式，输出轴采用双侧伸出设计，可根据装配需求选择单侧或双侧连接负载，适配不同的安装空间限制；外壳边角做圆弧过渡处理，避免多舵机密集排布时出现结构干涉，同时也能减少装配过程中尖锐边角带来的操作风险。

外形尺寸与安装边界方面，舵机本体主体尺寸为40*20*40.5mm，搭配标准输出摇臂后整体最大尺寸为64*55.6*20mm，安装孔位间距符合通用大扭矩舵机的安装规范，可直接替换同规格的传统舵机无需修改安装结构；舵机出线长度为320mm，足够覆盖大部分小型设备内部的布线需求，无需额外延长接线即可连接到主控板；安装时需预留输出轴转动的安全空间，避免摇臂转动过程中与周边结构件发生碰撞，安装孔可采用M2规格螺丝进行固定，固定后整体结构稳固，运行过程中不会出现松动移位问题。
