大扭矩35kg级RDS3235数字舵机结构设计

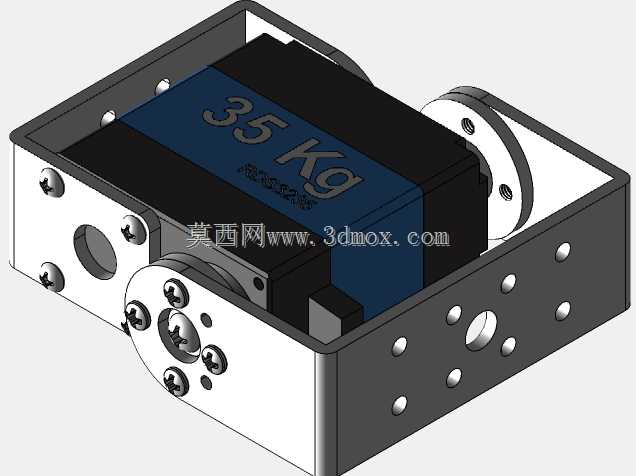

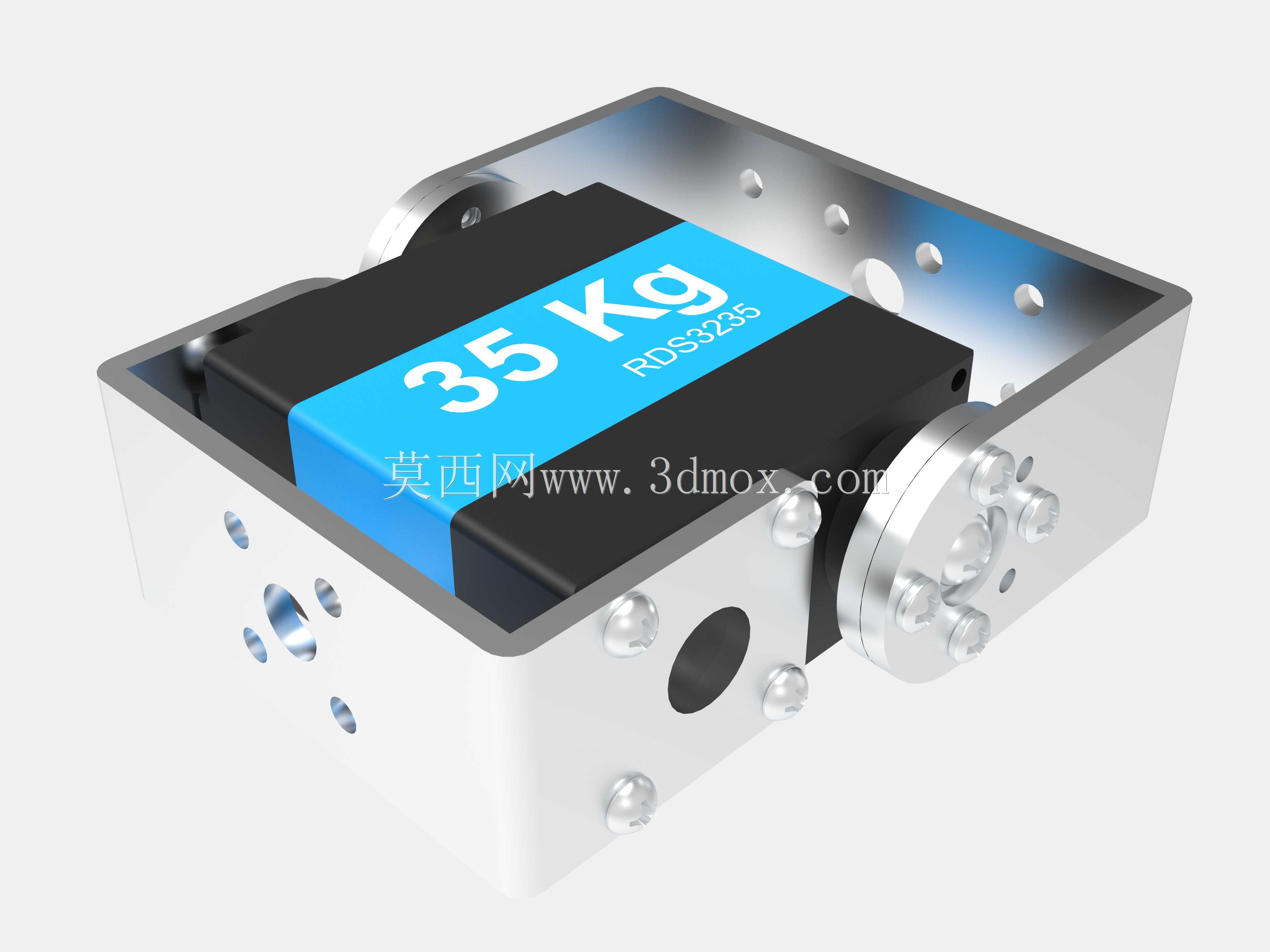

在桌面级机械臂、教育类竞赛机器人、小型自动化执行机构的开发过程中，关节驱动部件的选型往往直接决定整套设备的负载能力与动作精度，这款35kg扭矩等级的数字舵机，正是针对中高负载关节应用场景开发的驱动单元，自带的金属安装支架可以大幅降低整机结构的装配复杂度，省去设计人员单独加工舵机安装座的工序。从结构设计逻辑来看，这款舵机将驱动电路、减速齿轮组、直流电机与位置反馈元件全部集成在金属外壳内部，输出端采用标准舵机盘连接结构，配合双侧轴承支撑的输出轴，能够在承受径向负载的同时保证转动过程的同轴度，避免长期带载运行出现输出轴晃动、齿轮偏磨的问题。安装边界上，舵机本体的核心尺寸为40*20*40mm，配套的组装金属支架整体尺寸为64*55.6*20mm，整套组件重量仅60g，出线长度320mm，能够适配多数小型机器人关节的安装空间，支架上预留的多组标准安装孔位，既可以实现舵机本体与臂段的直连固定，也能配合交叉连接结构完成多自由度关节的搭建，不需要额外设计转接零件。性能参数的匹配上，这款舵机在5V供电工况下空载转动60度行程耗时0.13秒，堵转扭矩可达29kg.cm，工作电流1.9A；6V供电时同行程耗时0.12秒，堵转扭矩32kg.cm，工作电流2.1A；7.4V供电时同行程耗时0.11秒，堵转扭矩35kg.cm，工作电流2.3A，能够覆盖从教育机器人到小型工业辅助执行机构的动力需求。设计过程中充分考虑了实际使用的可靠性，金属外壳既可以为内部齿轮组与电路提供防护，也能辅助电机运行过程的散热，避免长时间连续动作出现过热降扭的问题，输出端的金属连接盘相比普通塑料舵盘，能够承受更大的锁紧力，不会在大负载冲击下出现舵盘开裂、连接松脱的故障。在实际应用场景中，这类舵机除了用于多自由度机械臂的关节驱动，还可以作为小型云台的俯仰、旋转驱动部件，或是自动化设备里的料仓挡板、小型夹具的动力执行单元，标准的安装尺寸能够兼容市面上多数开源机器人结构件，设计人员在进行三维建模时，可以直接调用该模型完成整机的干涉检查与运动仿真，提前验证关节转动范围内是否会与周边结构件产生碰撞，优化走线布局与安装顺序，减少实物装配阶段的改模成本。
