航空涡轮风扇发动机结构三维建模作品

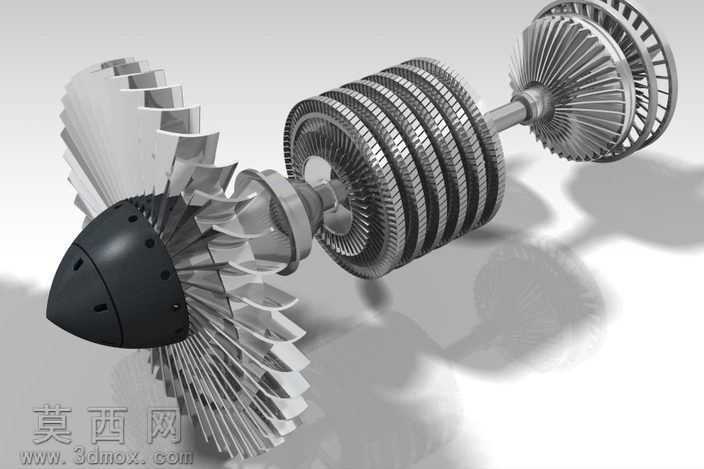

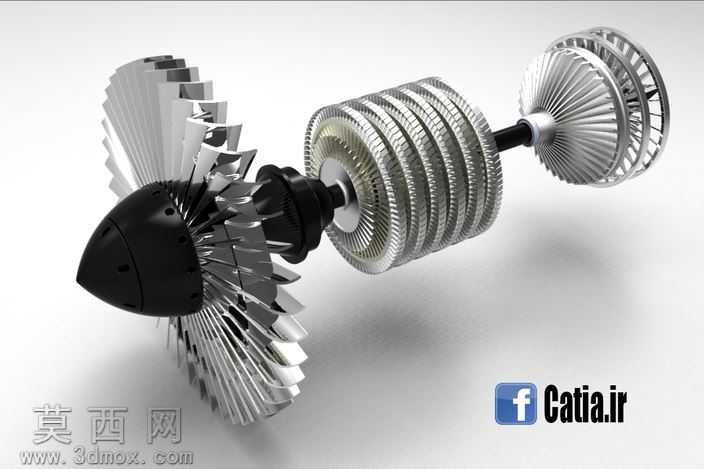

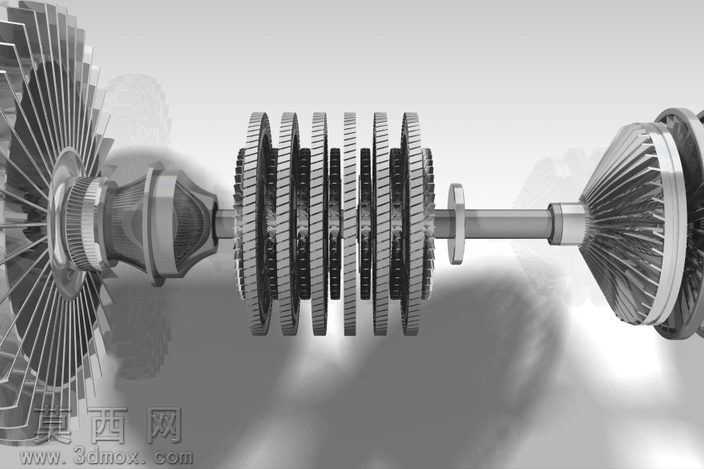

本作品为航空涡轮风扇动力装置的全结构三维建模成果，建模过程严格参照真实涡轮风扇的层级构造逻辑开展，从前端进气整流罩、多级压气机叶片组、涡轮盘组件到后端排气涡轮段，均按照实物的装配关系完成各零部件的独立建模与整体装配。建模阶段优先梳理各部件的层级从属关系，将前端进气锥、各级压气机叶片、轮盘、轴系、燃烧室段壳体、后端涡轮导向叶片、排气风扇组件分别建立独立零件文件，确保每一个叶片的翼型曲面、轮盘的榫槽结构、轴段的连接卡位都还原真实结构的几何特征，叶片部分通过曲面放样、阵列特征完成批量生成，精准控制每级叶片的扭转角度、安装间距与叶尖间隙，还原压气机段逐级压缩气流的结构特性。材质与渲染环节针对不同部件的功能属性匹配对应材质，前端整流罩采用哑光耐高温复合材质，呈现深黑色磨砂质感；各级压气机与涡轮叶片采用抛光高温合金材质，还原金属切削后的亮面金属质感，通过调整反射粗糙度模拟叶片表面的精密加工纹理；轮盘与轴系部件采用稍暗的金属材质，区分转动部件与静止壳体的视觉差异；整体渲染采用柔和的影棚布光，通过侧光勾勒叶片层叠的轮廓结构，突出多级叶轮排列的秩序感，同时添加柔和的环境反射，让金属部件的质感表现更贴近真实工业产品的视觉效果。结构设计上完整还原了涡轮风扇的核心工作逻辑，从前端大直径进气风扇吸入气流，经过多级压气机逐级压缩后进入燃烧室区域，燃烧后的高温高压气流驱动后端涡轮段转动，再通过同轴结构带动前端压气机与进气风扇持续运转，各部件的装配间隙、转动副的连接位置都按照真实动力装置的配合关系设置，既保证整体外观的还原度，也清晰呈现了涡轮风扇内部的动力传递路径与气流压缩、膨胀做功的结构基础，让观看者可以直观理解航空涡轮风扇的构造原理与各部件的功能作用。
