家用桶式真空吸尘器外观结构三维设计

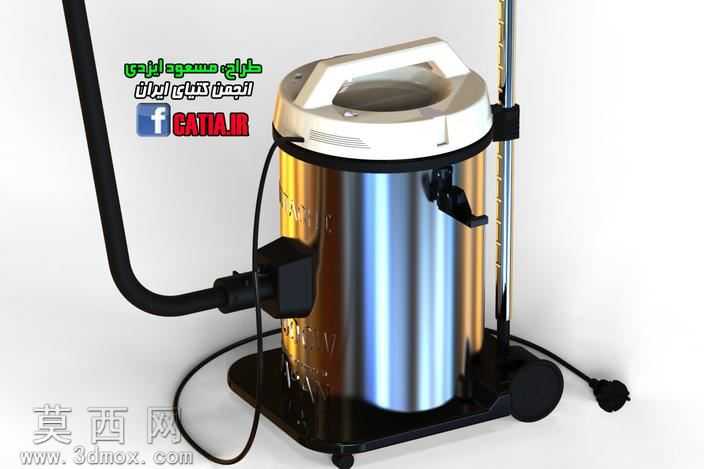

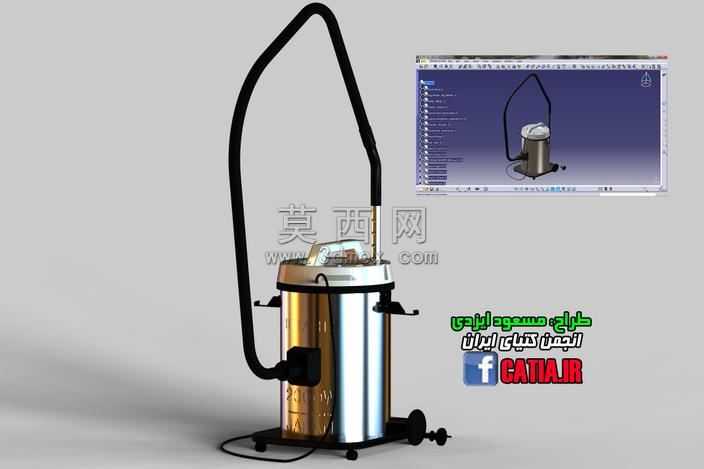

做这个桶式吸尘器模型的时候，最先敲定的是装配逻辑视角，毕竟这类家用清洁设备最容易出问题的就是部件干涉，很多新手做出来的模型要么软管卡桶身，要么滚轮推的时候蹭底座，实际用起来完全不顺手。一开始画桶身的时候没直接拉圆柱，先把金属桶的卷边结构留出来，毕竟真实的不锈钢桶上口是有翻边压合的，桶盖扣上去的时候刚好卡在翻边位置，不会滑下来，一开始没算翻边厚度的时候，桶盖和桶身留了1mm间隙，转视角的时候总觉得盖得虚，后来把翻边做了1.2mm的圆弧过渡，桶盖内侧加了一圈对应的凸筋，扣合的时候刚好卡在翻边下方，配合关系就顺了。桶身侧面的卡扣也没随便贴个方块上去，特意做了转轴的小凸台，卡扣可以绕轴小角度转动，模拟真实卡扣扳开扣合的动作，连卡扣和桶身接触的位置都留了0.15mm的间隙，避免装配的时候出现面重叠的穿模问题。软管接口的位置调了三次，一开始放在桶身正侧面，接上硬管之后会挡住滚轮的转向，后来往斜上方挪了22mm，接口做了15度的仰角，接上弯管之后软管自然向上走，推的时候不会蹭到地面。顶部的提手没做整面实心，中间挖了符合手型的内凹曲面，边缘倒了R3的圆角，握的时候不会硌手，提手和桶盖的连接位置做了隐藏式的连接筋，从外面看不到突兀的拼接缝。底座部分一开始只做了两个大滚轮，推的时候总往一边歪，后来在底座前端加了两个小万向轮，四个轮子的安装座都做了沉孔，轮子和安装座之间留了转动间隙，模拟真实滚轮滚动的状态。电源线的出线口特意做了橡胶护线圈的结构，避免线和金属桶身的锐边摩擦，电源线的弯曲形态调了好多次，太直了显得假，弯太狠又像软塌塌的绳子，最后做了自然下垂带一个小弯的形态，插头部分也还原了真实的插片结构。材质调试的时候，金属桶身没直接给高反光的不锈钢材质，加了一点点细微的拉丝纹理，反射强度调到0.7，不会像镜子一样晃眼，桶盖的ABS塑料给了轻微的磨砂质感，和金属桶身的亮面形成质感差，软管的黑色橡胶材质加了一点点哑光颗粒感，不会像塑料硬管一样生硬。做的时候特意把内部的尘仓空间留足，桶身和桶盖之间的密封胶圈位置也做了对应的凹槽，虽然是外观模型，但结构上完全符合真实产品的装配逻辑，不管是做产品展示还是结构拆解演示，这个模型的配合关系都能直接用，不会出现部件错位、干涉的问题，连底部滚轮的安装高度都算好了，推的时候桶身底部离地面有8mm的间隙，过个小门槛也不会蹭底。
