带手轮驱动的法兰连接工业旋塞阀

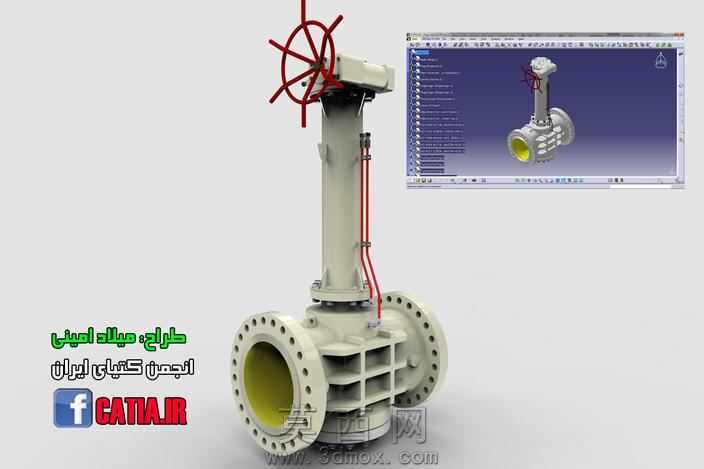

本作品为工业管路用旋塞阀三维建模成果，建模过程围绕产品实际功能结构展开，首先梳理旋塞阀的核心组成逻辑：顶部手轮操作机构、阀杆传动组件、带导流通道的塞体启闭件、法兰连接式阀体、密封副结构以及外置的行程指示管线，各部件按照实际工业产品的装配层级逐一构建。建模阶段先以阀体为基准零件，参考法兰连接的工业标准确定两端法兰的螺栓孔分布、法兰密封面尺寸、阀体通径参数，阀体内部构建出与塞体配合的锥形密封腔，阀体外部的加强筋结构按照承压需求做等厚处理，还原铸造阀体的结构特征。随后构建塞体核心零件，塞体的导流孔与管路通径匹配，塞体外锥面与阀体内锥面做贴合度适配，保证启闭过程的密封可靠性。阀杆部分做传动结构建模，还原阀杆与塞体的连接传动关系，顶部手轮采用轮辐式结构，按照操作力矩需求确定手轮直径与轮辐数量，手轮与阀杆的连接键槽结构完整还原。外置的红色指示管线沿阀杆侧部布置，用于直观反馈阀门的启闭行程位置。材质渲染阶段，阀体部分采用铸钢哑光金属材质，还原工业铸造阀门的表面质感，手轮部分做红色防锈漆材质处理，密封面部位做高光金属密封材质区分，法兰密封面做水线纹理细节处理，各连接螺栓、紧固件逐一还原标准件结构，装配后做干涉检查，确保各活动部件在启闭行程内无结构干涉，整体模型完整还原旋塞阀的结构特征与装配关系，可用于工业管路方案展示、阀门结构教学、产品选型参考等场景，建模过程严格遵循机械设计的尺寸规范，各部件比例协调，结构细节完整，既体现了旋塞阀作为管路截断类阀门的功能属性，也还原了工业产品的外观质感。
