汽车悬架右侧转向节结构设计

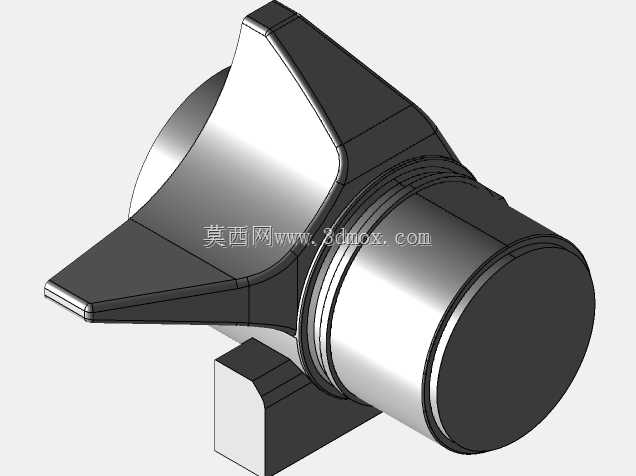

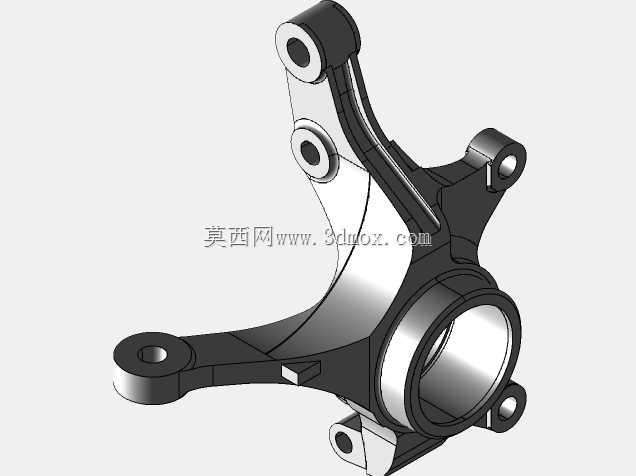

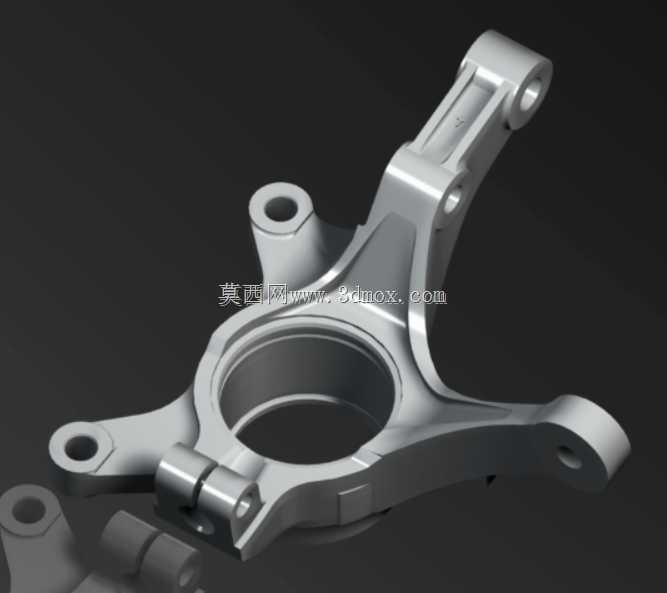

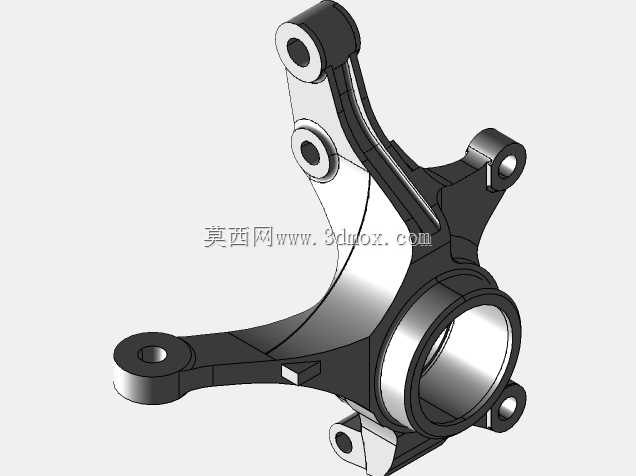

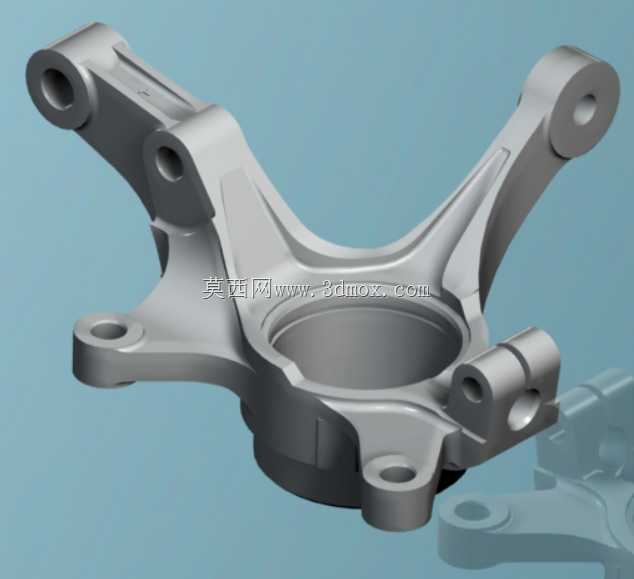

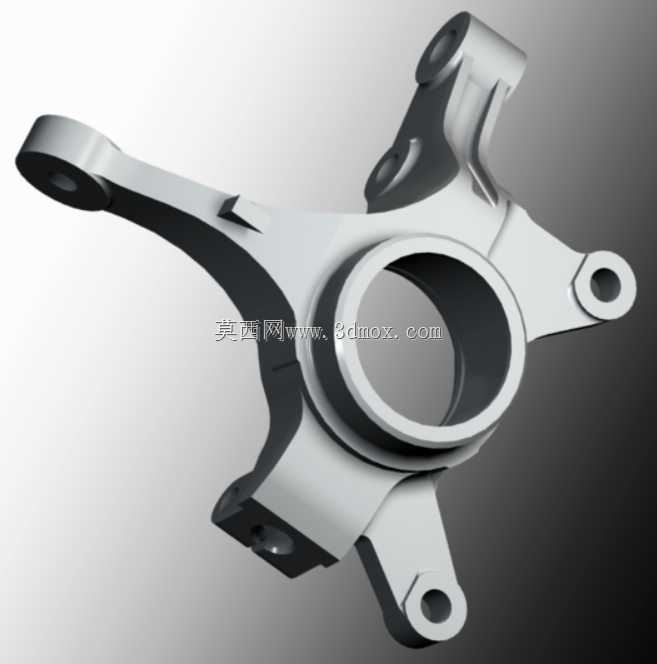

该零件为乘用车辆前悬架右侧转向节，是汽车底盘行驶系统中的核心承载与传力构件，主要应用于麦弗逊式独立悬架结构的乘用车型，承担着连接悬架摆臂、减震器支柱、转向拉杆、轮毂轴承单元的核心作用，在车辆行驶过程中同时传递垂直载荷、纵向制动力与驱动力、侧向转向力，是保障车辆行驶稳定性与转向操控精度的关键安全零件。在实际装车场景中，该转向节需要适配轮毂轴承的安装定位，中心大孔为轮毂轴承的压装配合位，孔位公差严格控制在IT7级精度范围，保证轴承压装后无偏斜，避免轮毂转动过程中出现偏磨、抖动问题。零件上分布的多个带衬套压装孔的支臂，分别对应下摆臂球销安装点、减震器支柱锁紧安装点、转向拉杆球头安装点、ABS传感器支架安装位，各安装点的空间位置度公差控制在0.1mm以内，确保悬架运动学特性符合设计预期，避免转向过程中出现干涉、回正力异常等问题。设计过程中优先采用拓扑优化思路，在保证各安装点连接刚度、整体结构疲劳强度满足整车15万公里耐久测试要求的前提下，对非受力区域进行减重挖槽处理，将零件整体重量控制在同类型铸铁转向节的60%左右，适配乘用车轻量化设计需求，降低簧下质量以提升悬架响应速度与行驶滤震表现。外形设计上充分考虑整车安装边界，各支臂的外轮廓均做了圆角过渡处理，避免应力集中，同时预留了足够的制动盘、制动卡钳安装避让空间，保证车辆在最大转向角度、悬架上下极限跳动行程内，零件与周边制动系统、轮辋、挡泥板等部件无运动干涉。零件的安装面均设计有定位凸台与螺栓过孔，适配M12规格的底盘连接螺栓，螺栓孔周边做了局部加厚处理，保证螺栓拧紧力矩达到120N·m时安装面无压溃变形，各连接点的刚度匹配经过多轮动力学仿真验证，能够在急加速、紧急制动、极限过弯等极端工况下保持结构形变量在允许范围内，避免因零件变形导致四轮定位参数失准，保障车辆行驶的操控一致性与行驶安全。
