堆焊工艺用异形握持操作手柄结构

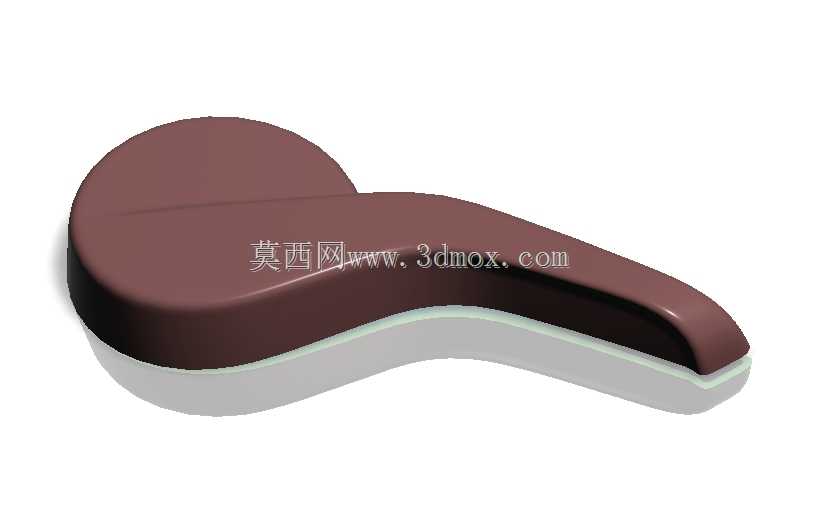

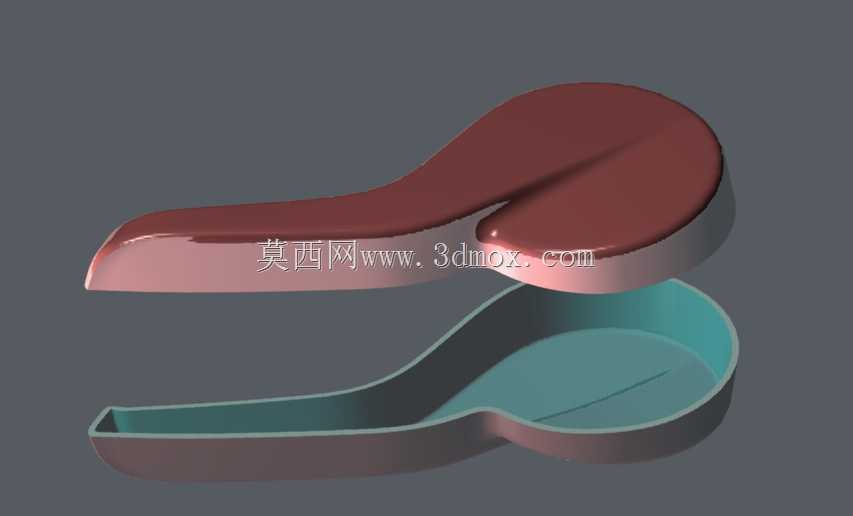

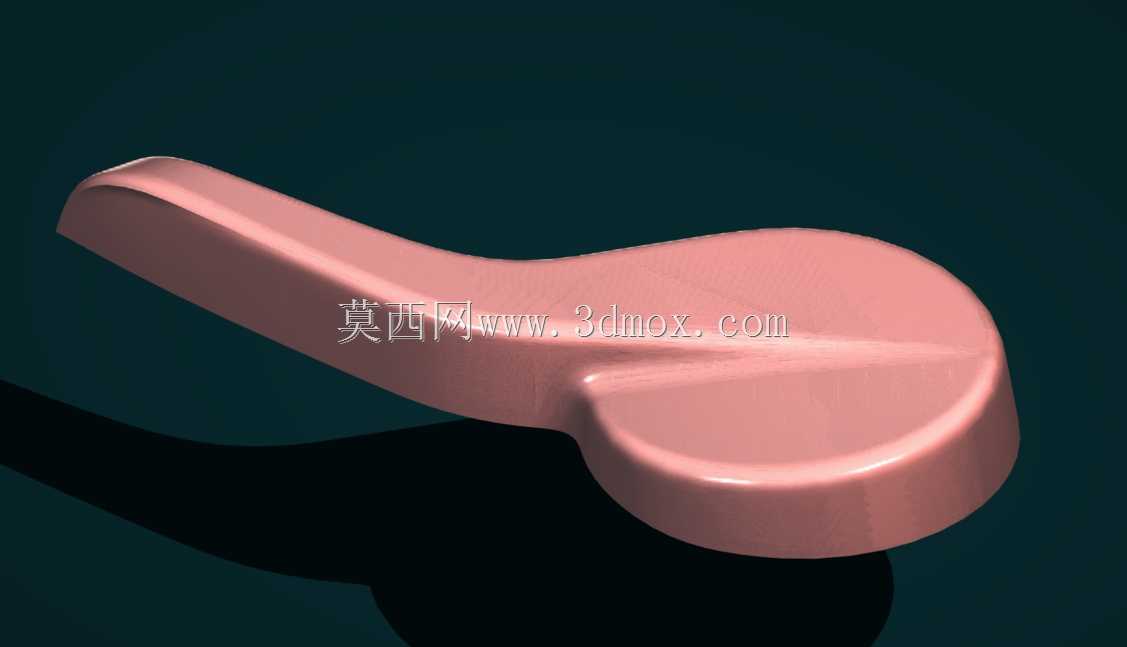

　　这类异形握持手柄主要配套堆焊作业场景下的手动操作工装使用，在手工堆焊、工位辅助定位、小型工装夹持的作业环节中，作为操作人员与工装设备之间的力传递部件，承担握持施力、操作导向、动作反馈的核心作用。不同于常规标准直柄操作件，该手柄采用贴合人手握持弧度的曲面造型，整体轮廓顺着人手自然握持时的掌指贴合曲线设计，长柄段对应掌心与指根的贴合区域，端部扩径的圆盘结构对应掌根抵靠位置，操作人员施力时，掌心与指腹可以完全贴合手柄曲面，不需要刻意调整握持角度就能完成推、压、扳动等操作动作，长时间重复作业时能有效降低手部局部应力集中，减少操作疲劳。从结构设计逻辑来看，该手柄采用分体式堆焊适配结构，上层为实心握持受力段，下层为配套的定位型腔结构，

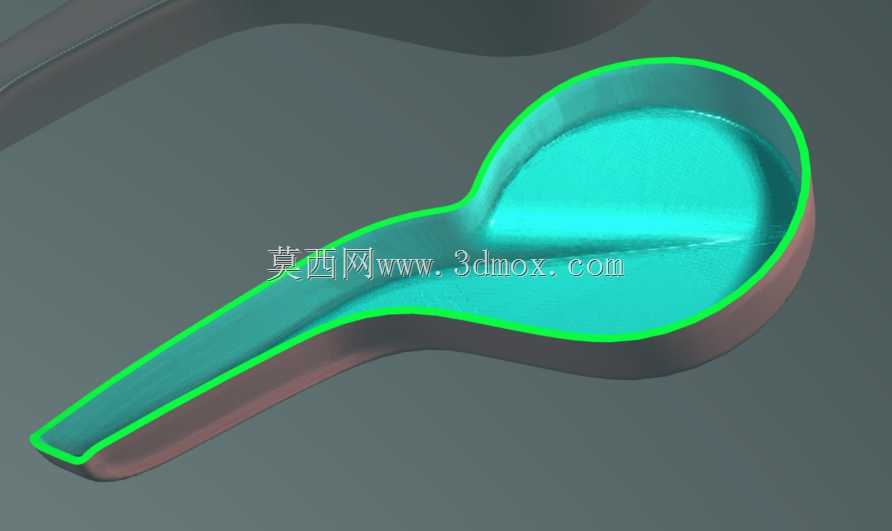

　　型腔轮廓与上层手柄的外曲面完全匹配，堆焊作业时可以将待加工的手柄坯件放置在型腔内完成定位，配合堆焊设备完成表面耐磨层的堆敷加工，不需要额外制作专用定位夹具，型腔的边缘做了等距让位设计，堆焊过程中焊枪的行走路径不会与定位结构发生干涉，堆焊完成后的工件可以直接从型腔内取出，不需要额外的拆卸工序。从安装边界来看，该手柄的安装端位于长柄段的最内侧，采用嵌入式安装结构，安装配合面做了防滑止转的平面设计，与工装的连接部位配合后，不会因为反复扳动出现周向转动，安装位的轴向定位尺寸预留了足够的堆焊加工余量，堆焊层加工完成后不会影响手柄与工装的装配精度，整体外形的最大外轮廓尺寸控制在手动操作件的合理区间内，

　　单手握持时的力臂长度符合人体工程学的施力范围，扳动操作时的力矩传递效率更高，不需要施加过大的握持力就能达到工装锁紧、定位所需的操作力矩。在实际生产应用中，这类手柄除了配套堆焊工装使用，也可以适配各类需要手动扳动、锁紧的小型设备操作位，比如工装夹具的锁紧手柄、小型检测设备的调节手柄、工位器具的定位操作件，曲面造型的设计让手柄在各个操作角度下都能提供足够的握持摩擦力，表面即使沾有少量焊渣、切削液或者油污，也不会出现打滑的情况。手柄的壁厚设计做了等强度优化，受力较大的掌根抵靠位置和安装连接位置做了局部加厚处理，长柄段的壁厚按照握持受力的弯矩分布做渐变减薄，既保证了整体结构的强度，在承受常规操作冲击力时不会出现变形或者断裂，

　　也控制了整体的重量，长时间握持操作不会有明显的坠手感。下层的定位型腔除了堆焊作业时的定位作用，也可以作为手柄堆焊加工后的成型检验工装，将加工完成的手柄放入型腔内，通过观察配合间隙就能快速判断堆焊层的加工余量是否均匀，外形轮廓是否符合设计要求，不需要使用专用检具完成全尺寸检测，能有效提升生产检验环节的效率。在结构细节处理上，手柄所有的曲面过渡位置都做了大圆角处理，没有尖锐的棱角结构，一方面避免堆焊加工过程中应力集中导致的焊接裂纹，另一方面也能防止操作人员握持时被棱角划伤，操作过程中即使手部快速滑动接触到手柄边缘，也不会造成磕碰损伤。手柄的表面堆焊层区域集中在握持接触的外表面，堆焊后的表面硬度可以满足频繁握持摩擦的使用需求，长期使用不会出现明显的磨损凹陷，内部基体采用韧性较好的结构材料，承受冲击载荷时不会出现脆断，两种材料的特性结合让手柄同时具备较好的表面耐磨性和整体结构韧性，适配车间复杂工况下的使用需求。
