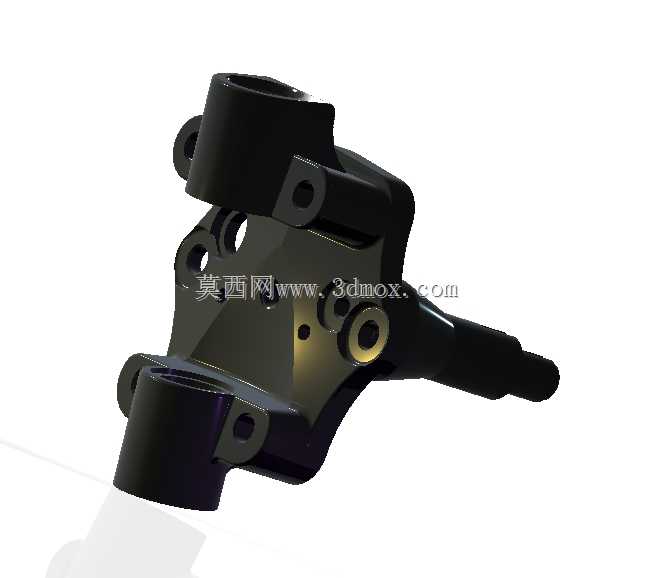

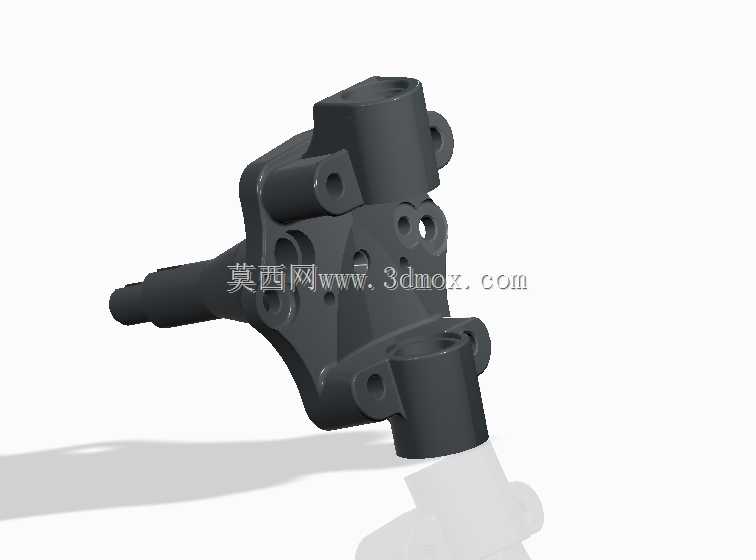

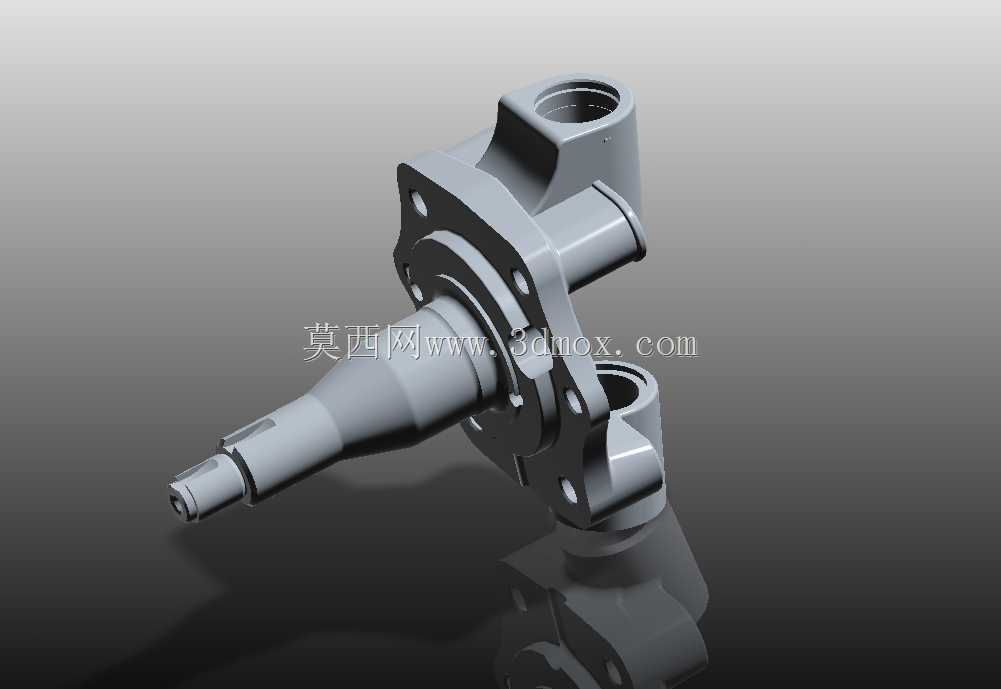

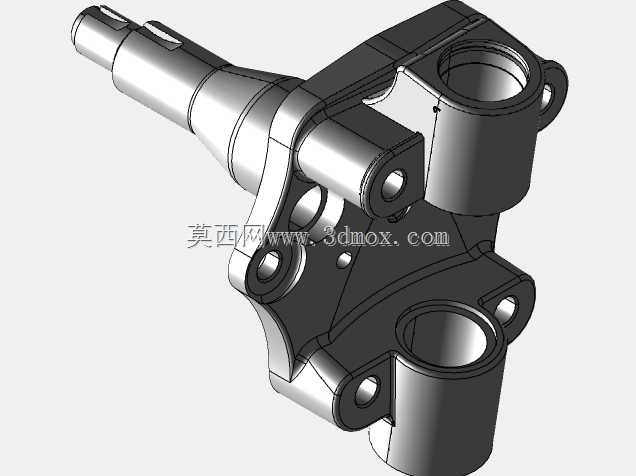

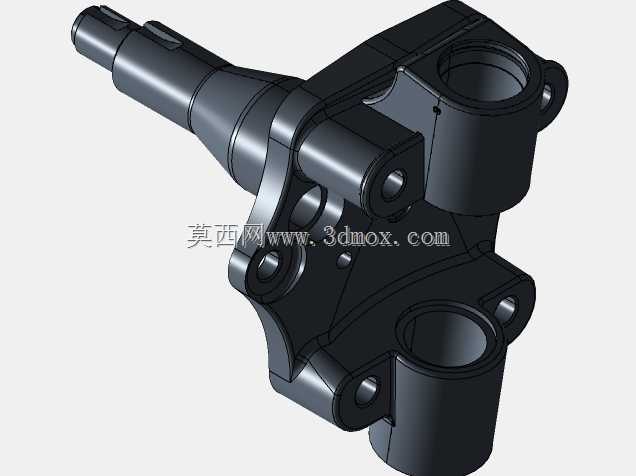

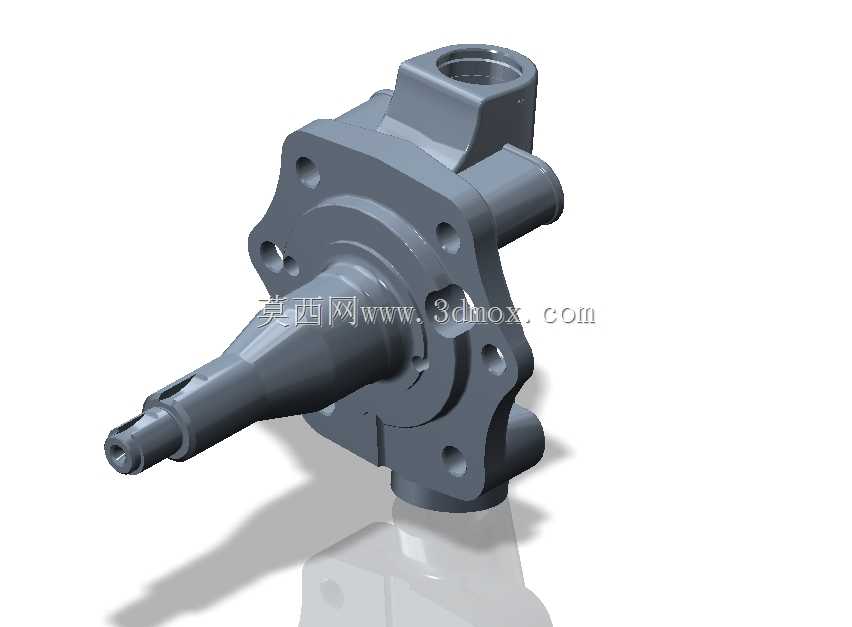

汽车底盘转向节短轴RH结构设计

　　轮端连接部件作为底盘行走系统的核心传力构件，其结构合理性直接决定整车转向响应精度与行驶承载可靠性，本次呈现的短轴构件，主要适配后轮驱动车型的前桥轮端安装位，也可对应前轮驱动车型的后桥轮端布置需求，是实现车轮转向动作、传递车身与路面间载荷的关键零件。从实际装车场景来看，该部件安装于车桥端部，一端通过主销结构与转向节臂相连，另一端通过轴承组件与轮毂轮辋装配，车辆转向时，该构件可围绕主销轴线完成设定角度的偏转，带动车轮同步转动实现转向动作，行驶过程中还需承受车轮传递的垂直冲击、纵向制动力与侧向转弯力，对结构强度、形位公差控制都有较高要求。

　　从结构设计逻辑来看，该短轴采用阶梯式轴身设计，不同轴径段分别对应轮毂轴承内圈定位、油封安装、锁紧螺母装配的功能需求，轴端预留的螺纹段可通过锁紧结构固定轮毂轴承，防止车轮行驶中出现轴向窜动；与主销连接的支座部分采用带加强筋的分叉式结构，安装孔位同轴度公差控制在0.02mm以内，保证主销转动时无卡滞，转向动作顺滑。法兰连接面设置了多个均布的螺栓过孔，可与制动底板、转向节臂等周边部件刚性连接，法兰面的平面度公差控制在0.05mm以内，避免连接后出现应力集中导致部件开裂。

　　在安装边界设计上，该短轴的轴身各段长度、直径参数完全匹配对应车型的轮腔空间，不会与制动鼓、减震器支座、转向拉杆等周边部件发生运动干涉，转向极限角度下的运动包络经过反复校核，保证满打方向时部件间预留足够安全间隙。轴身与轴承配合的表面粗糙度要求达到Ra1.6，满足轴承压装后的配合精度，延长轴承使用寿命；支座部分的铸造圆角统一设置为R3-R5，避免铸造过程中出现应力集中导致的毛坯缺陷，同时也能减少热处理过程中的变形开裂风险。

　　从实际使用工况出发，该短轴的材质选用适配调质处理的中碳合金钢，经过调质热处理后芯部保持足够韧性，表面感应淬火后轴颈部分硬度达到HRC55-60，可承受长期的轴承摩擦与冲击载荷，避免轴颈过早磨损导致松旷。设计过程中通过有限元分析对垂直冲击、紧急制动、极限转弯三种典型工况进行应力校核，最大应力值均低于材料屈服强度的60%，保证1.5倍以上的安全系数，满足整车30万公里行驶里程的可靠性要求。

　　在细节结构处理上，轴肩位置均设置了退刀槽与过渡圆角，既方便机加工过程中刀具退刀，也能减少轴肩处的应力集中；润滑油道的布置可在保养时向主销配合面注入润滑脂，减少转动摩擦阻力，降低部件磨损速率。安装孔位的位置度公差经过严格控制，保证周边部件装配时无需额外修配即可顺利对位，提升整车装配效率。该短轴的结构设计充分考虑了量产加工的工艺性，大部分结构可通过普通车床、铣床完成加工，仅配合面需要进行磨削处理，加工成本可控，适合批量装车使用。
