可旋转式机用台虎钳结构设计

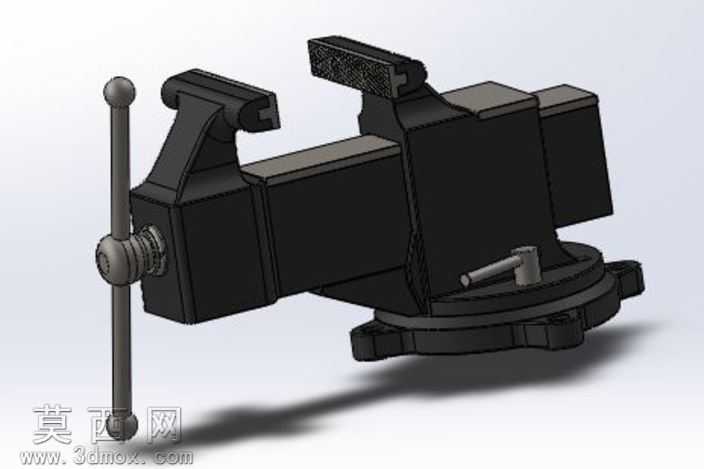

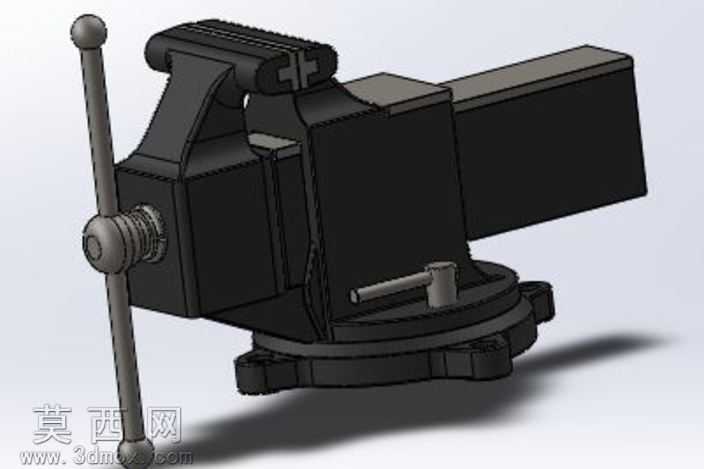

本作品为可旋转式机用台虎钳的三维建模设计，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，在三维建模环境中完成了全部零件的参数化绘制与整机虚拟装配。建模阶段首先从底座结构入手，完成带旋转锁紧机构的转盘底座绘制，还原了底座上的安装定位孔、旋转锁紧扳手的铰接结构，确保底座可实现水平方向360度旋转并通过侧边扳手完成角度锁紧，适配不同加工角度的夹持需求。随后依次完成固定钳身、活动钳身、传动丝杆、夹持钳口、操作摇柄等核心零件的建模，其中丝杆部分还原了梯形传动螺纹的细节结构，钳口部分刻画了交叉防滑齿纹的特征，操作摇柄的球形端头、杆身与丝杆连接的铰接结构均按照实际钳工工具的形态完成细节还原。材质与渲染阶段，为不同零件匹配了对应真实材质：钳身、底座等铸铁部件赋予哑光深灰铸铁材质，还原铸铁件磨砂哑光的金属质感；丝杆、摇柄等钢制传动部件赋予亮面金属材质，体现机加工钢件的光洁质感；钳口防滑齿部分做了细微的纹理强化，突出防滑结构的功能特征。结构设计上包含两种配置形态，一种为固定式钳身结构，仅保留基础夹持功能用于图纸示意，另一种为完整可调整结构，可实现钳口开合调节、底座旋转锁紧的全功能动作模拟，装配过程中严格校验了各零件的配合公差，确保丝杆传动无干涉、活动钳身滑动顺畅、旋转底座转动无卡顿，完整还原了机用旋转台虎钳的工作原理与结构特征，可作为钳工工装教学、机械结构认知的三维参考模型使用。
