三爪式轴承拉拔器维修工具三维建模

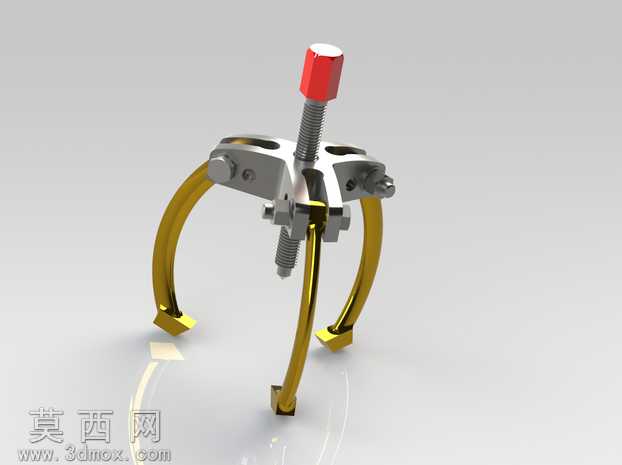

本模型为三爪式轴承拉拔器，是机械维修领域用于拆卸过盈配合安装在轴上的轴承、齿轮、皮带轮等零部件的专用手动工具，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械维修工具的实际尺寸规范与功能逻辑，完整还原了实物的装配关系与运动特性。模型主体结构分为顶部施压螺杆、中部连接架体、三个弧形拉爪以及顶部施力旋钮四个核心部分，建模时对每个零件的配合公差进行了合理预留，确保螺杆与架体的螺纹传动、拉爪与架体的铰接转动都能实现符合实际的运动模拟。材质渲染阶段，针对不同部件的实际材质进行了区分设置：顶部施力旋钮采用红色哑光工程塑料材质，还原防滑绝缘的握持质感；中部施压螺杆与架体采用镀铬合金钢材质，添加金属切削纹理与轻微反光效果，体现机加工零件的精密质感；三个弧形拉爪采用镀钛金色高强度合金钢材质，突出其高硬度、耐磨损的受力部件特性，拉爪末端的勾爪部分做了倒角与加厚处理，还原实物受力部位的强化设计。结构设计上，三个拉爪沿架体周向均匀120度分布，可随铰接轴小幅转动调整开合角度，适配不同直径的轴承外圈拆卸需求，螺杆中心与拉爪形成的抓取中心同轴，确保施力时受力均匀，避免拆卸过程中损坏轴件或轴承。建模过程中先通过草图绘制各零件的截面轮廓，经拉伸、旋转、扫描等基础特征完成主体造型，再通过倒角、螺纹线、切除等细节特征完善零件结构，最终按照实际装配顺序完成配合约束，可实现旋转顶部旋钮带动螺杆进给、拉爪同步收拢抓取的动作模拟，模型细节完整，可用于维修工具结构展示、维修教学演示以及相关产品的设计参考。
