华硕ROG高端电竞X570电脑主板结构设计

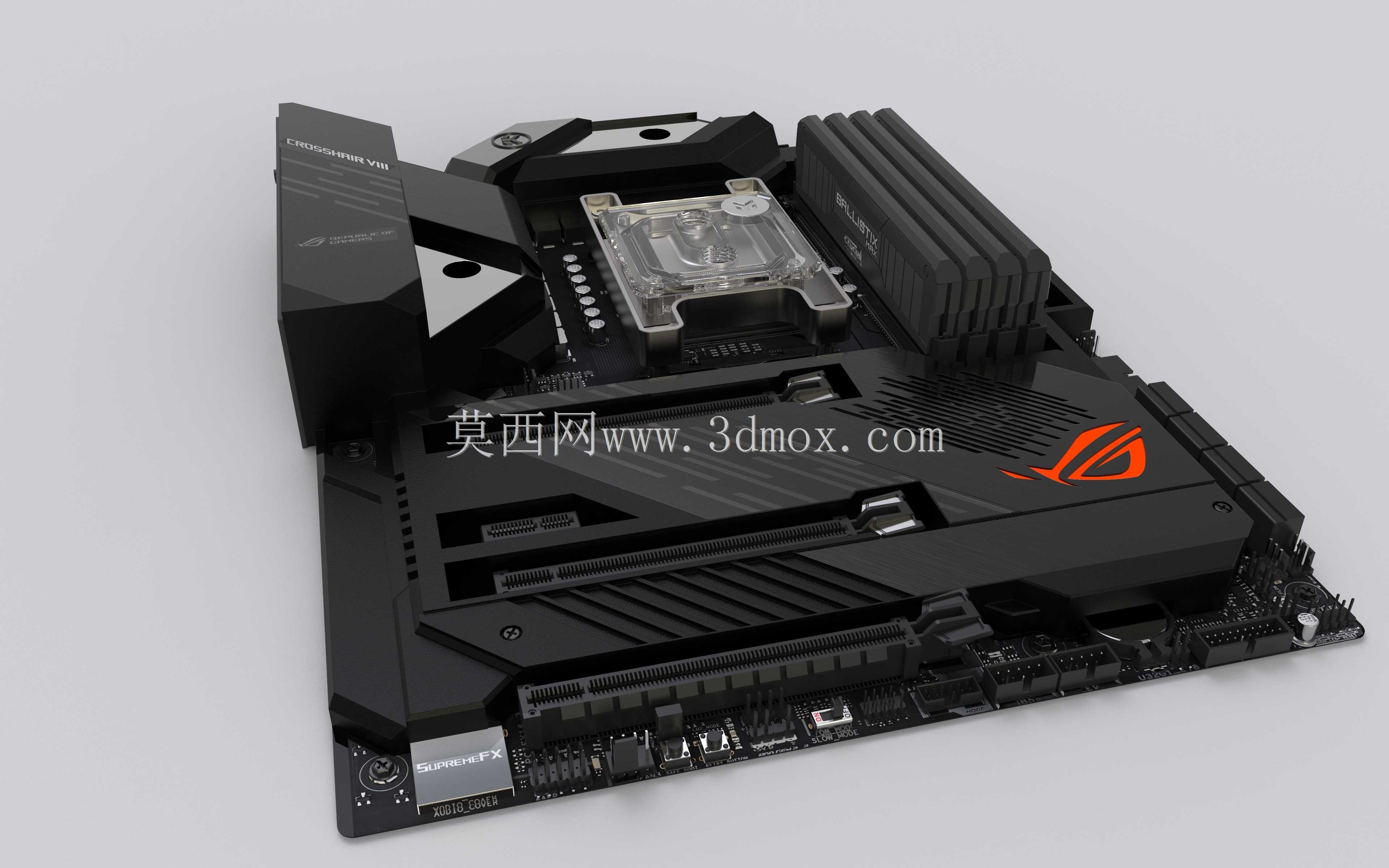

这款高端电竞主板的三维结构设计，完全围绕高端DIY装机、电竞主机搭建、硬件性能测试等核心应用场景展开，作为台式电脑的核心承载硬件，它承担着连接CPU、内存、显卡、存储设备等所有核心计算硬件的枢纽作用，所有电路走线、接口布局、结构固定位的设计都围绕硬件信号稳定传输、高负载下散热效率提升、装机操作便捷性三大核心目标推进。从功能特性来看，这款主板采用AM4规格CPU插座，可适配对应接口的高端桌面级处理器，围绕CPU供电区域做了强化的散热装甲结构，覆盖供电Mosfet与电感区域，能够在处理器长时间高负载超频运行时快速导出热量，避免供电模块过热降频影响性能发挥。主板搭载四条DDR规格内存插槽，支持双通道内存组建，插槽周边做了加固设计，避免大重量内存插拔时损坏插槽焊盘，同时内存走线采用等长设计，保障高频内存运行时的信号完整性。存储扩展方面，板载多个高速M.2接口与SATA接口，可满足高速固态与机械硬盘的扩展需求，其中主M.2插槽覆盖专属散热片，能够降低高速固态工作时的温度，避免固态因高温触发掉速。PCIe扩展区域采用金属加固的全长显卡插槽，可支撑大重量高端显卡的安装，避免显卡长期使用出现下垂、插槽焊盘脱落的问题，同时预留了充足的扩展空间，可搭载独立声卡、采集卡等扩展硬件。板载一体式水冷头覆盖CPU核心区域，水冷头内部做了优化的流道设计，能够增大冷却液与发热面的接触面积，提升CPU散热效率，水冷头的进出水接口位置做了避让设计，不会与周边内存、供电散热装甲产生安装干涉。从设计思路来看，整体采用黑色为主的电竞风格外观，装甲表面做了斜切纹理与品牌标识装饰，兼顾结构实用性与视觉质感，所有接口的位置布局都经过装机实操验证：后置IO接口集中布置在主板侧边，包含USB接口、网络接口、音频接口等常用外接接口，接口区域做了一体化挡板设计，装机时无需单独安装挡板，提升装机效率；主板四周的固定孔位完全遵循标准ATX板型的安装孔位规范，可适配绝大多数标准ATX机箱，安装时不会出现孔位错位的问题。从安装边界来看，这款主板为标准ATX板型尺寸，宽度与长度符合通用机箱的主板安装位尺寸要求，CPU散热区域预留了足够的高度空间，可兼容不同高度的风冷与水冷散热设备，内存插槽区域的高度避让空间充足，不会出现水冷头与高马甲内存安装冲突的问题，显卡插槽到机箱硬盘位的距离预留充足，可兼容长度超过300mm的高端旗舰显卡，所有接线插针的位置都布置在主板边缘区域，装机时接线操作不会被大型散热或显卡遮挡，大幅降低装机的操作难度。主板板载的音频区域做了独立分割设计，减少其他电路的信号干扰，保障音频输出的纯净度，网络模块区域也做了独立屏蔽，降低电磁干扰对网络信号稳定性的影响，完全满足电竞玩家、内容创作者对硬件稳定性与性能释放的高要求。
