透明水冷分流集成块结构设计

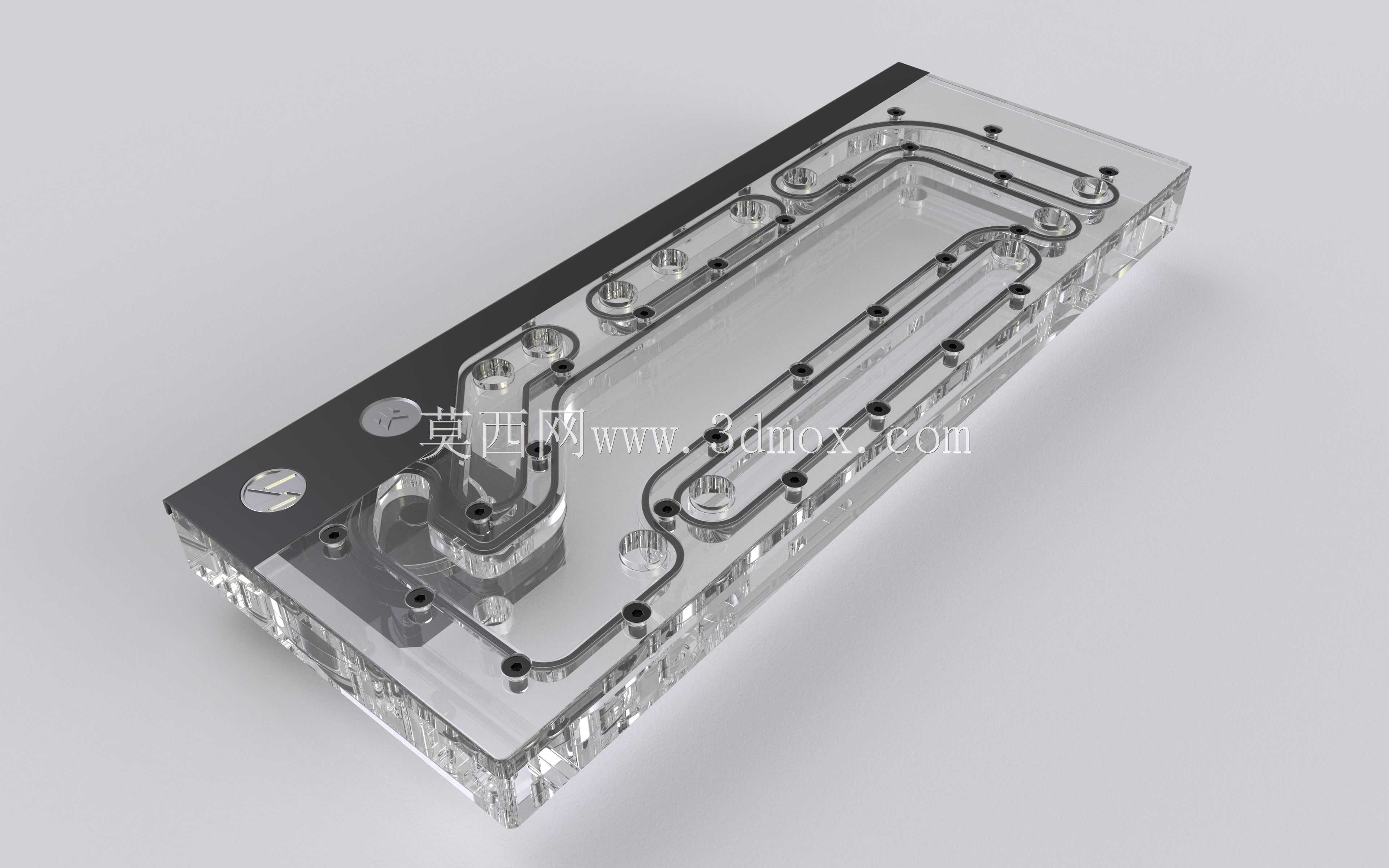

该结构为定制化液冷分流集成组件，主要应用于高性能计算硬件、精密电子测试平台、小型工业电控模块的散热回路中，承担冷却液分流、流道导向、回路转接的核心作用，可将单路输入的冷却介质均匀分配至多个发热单元，再将换热后的介质汇总回流，解决多热源紧凑布局下的散热管路杂乱、流阻不均、漏液风险高的实际问题。组件采用透明主体搭配金属封边的组合结构，透明主体选用高透光耐温工程材质，一方面可直观观测内部冷却液流动状态，快速排查气泡堆积、流道堵塞等运行故障，另一方面材质本身具备优秀的化学稳定性，可兼容常规水冷液、去离子水等冷却介质，长期使用无析出、无腐蚀风险。侧边金属封边为高强度铝合金材质，经阳极氧化处理，既承担结构加固作用，抵消透明材质受力易形变的缺陷，也集成了全部安装定位孔与管路接口，安装时可通过沉头螺丝直接固定在热源安装面，金属封边与透明主体之间采用密封槽搭配密封圈的压合结构，可承受常规水冷回路的运行压力，无渗漏隐患。内部流道采用等阻设计思路，经过多次流道截面与转角优化，让每个分流支路的流阻差值控制在极小范围内，保证各个发热单元获得均匀的冷却液流量，避免出现局部流量不足导致的热点问题；流道转角全部采用圆弧过渡，减少直角转角带来的流阻损失与湍流噪音，同时避免长期运行中杂质在转角处堆积堵塞。组件整体为长条形扁平结构，厚度控制在较低范围，可适配紧凑空间内的安装需求，安装孔位按照通用硬件安装间距设计，可兼容多数标准发热模块的安装布局，无需额外定制转接支架；侧边预留的管路接口采用标准螺纹规格，可直接对接常规水冷硬管、快插接头，降低管路改装的适配难度。在实际使用场景中，该组件可替代多根分散的分流管路，将原本零散的管路连接整合为单一集成块，大幅减少管路接头数量，从结构上降低漏液概率，同时规整的外形可让散热回路布局更整洁，减少管路占用的空间，为紧凑布局的设备留出更多硬件安装余量；透明可视的设计也让日常维护更加便捷，无需拆解回路即可判断内部流动状态，大幅降低运维排查的时间成本。
