踏板车用CVT无级变速传动结构

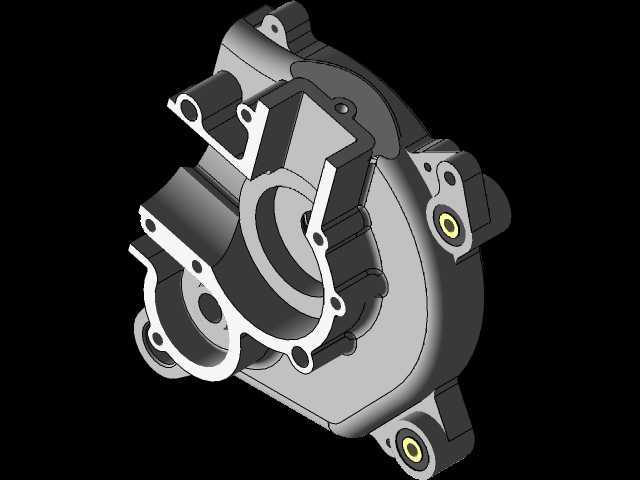

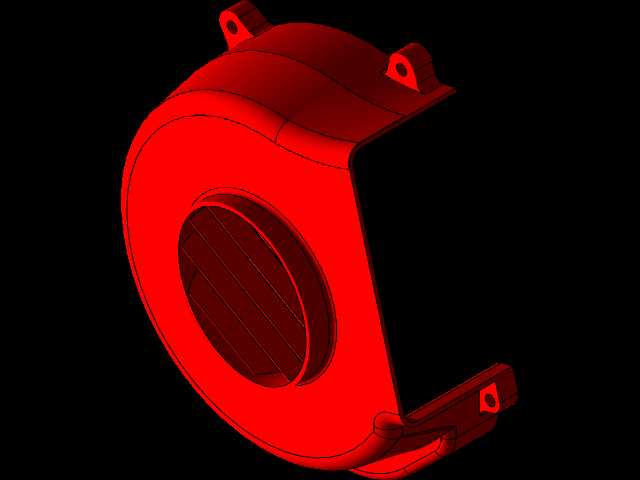

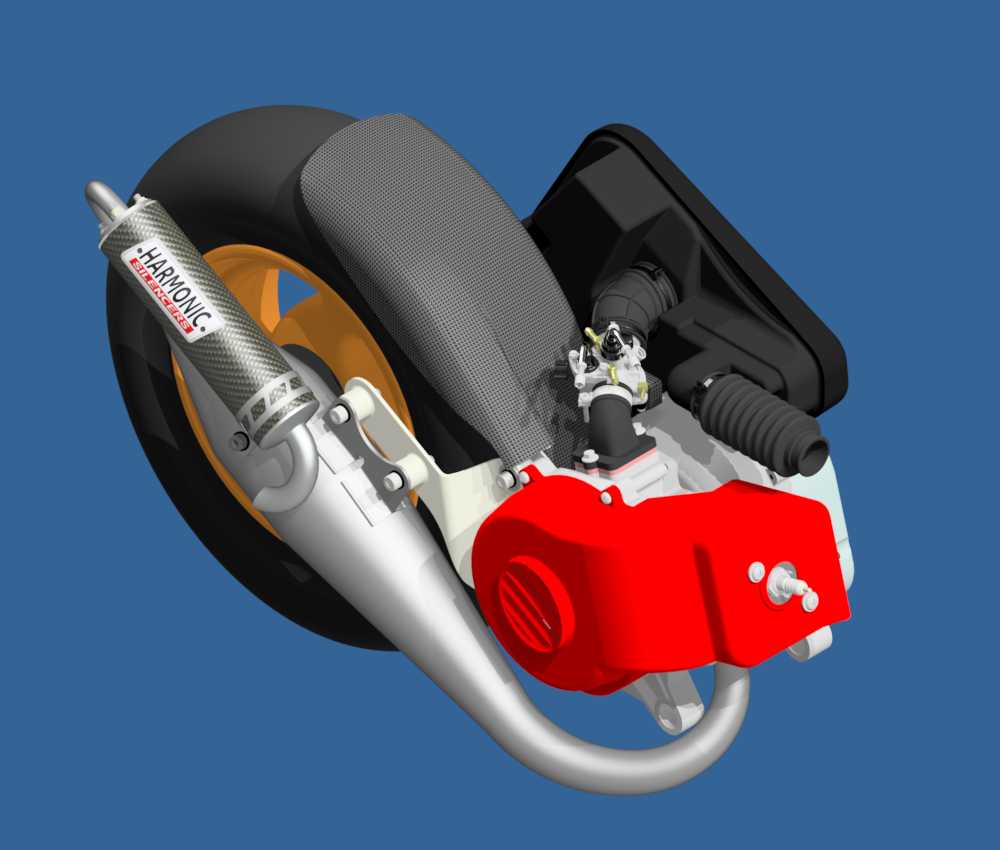

踏板车CVT传动的装配公差控制一直是小排量动力单元落地的核心痛点，主动轮与从动轮的轴系平行度偏差超过0.02mm就会导致皮带偏磨，三千公里内就会出现传动抖动、动力损耗骤增的问题，这套结构在设计阶段就把轴系定位的装配基准做了整合优化。你能看到红色的传动箱盖并不是单纯的外观覆盖件，它的内侧预留了与曲轴箱定位销完全契合的嵌套止口，装配时不需要反复调整轴系间距，止口卡入后主动轮、从动轮的中心距就直接落在设计公差范围内，省去了传统结构需要塞尺反复测量调整的工序，也避免了人工装配带来的偏差。

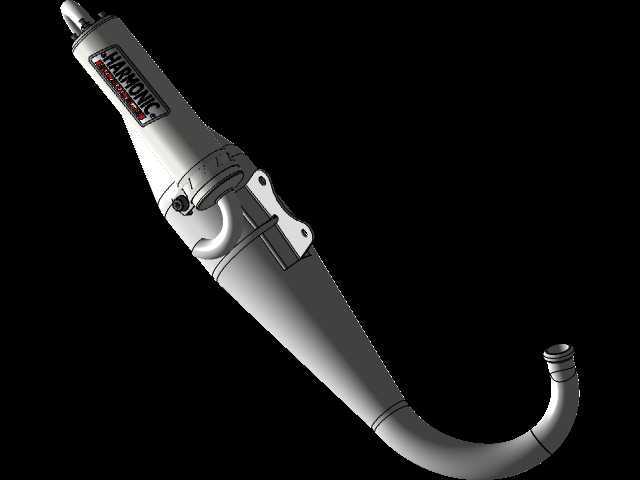

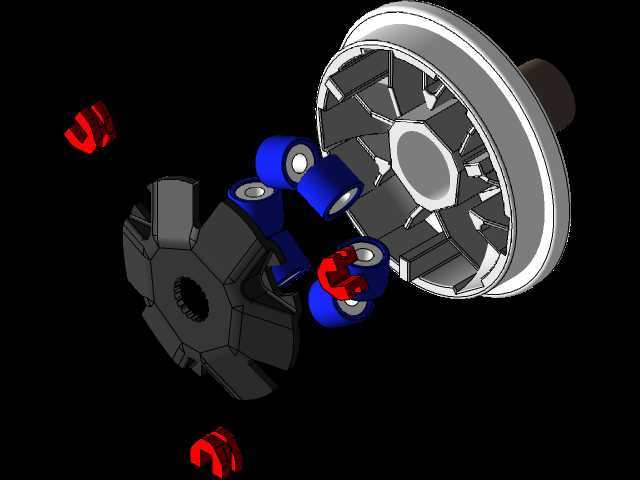

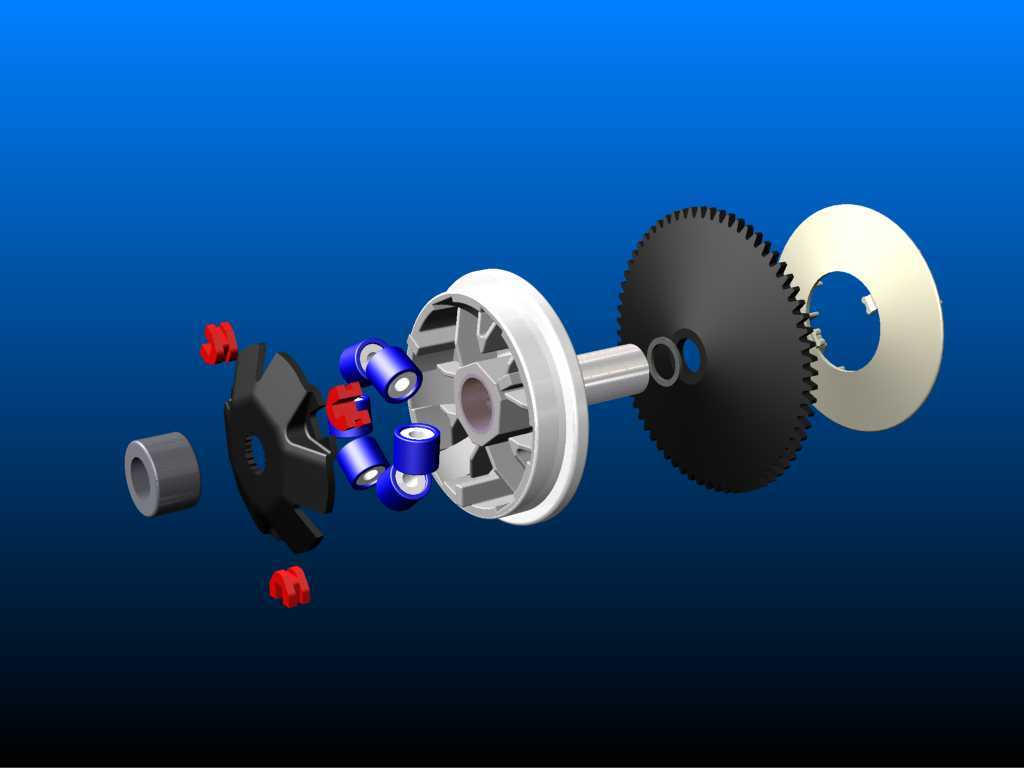

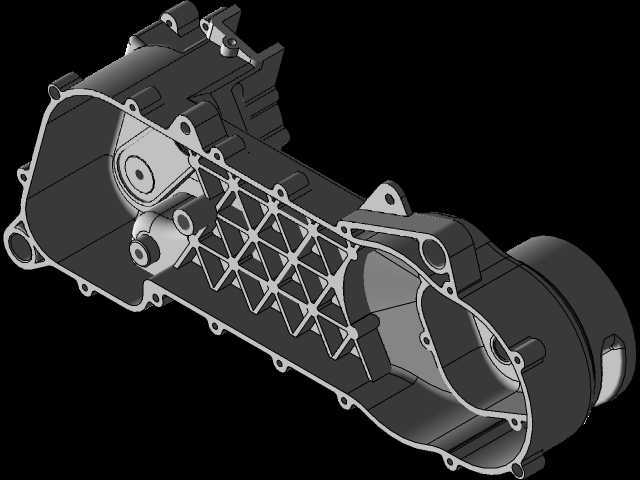

和常规跨骑车的变速结构不同，踏板车的CVT需要兼顾低速扭矩输出与高速巡航的转速控制，这套结构里的主动轮离心滚柱滑道做了渐开线修型，不是市面上常见的等斜率滑道，低速阶段滚柱移动速度放缓，能让皮带夹紧力线性提升，避免起步时的皮带打滑，高速阶段滚柱快速推到最大行程，让传动比快速降到最低，把发动机转速压在经济区间。排气前段的固定支架直接和传动箱的加强筋做了一体化设计，不是后期额外焊接的独立支架，发动机运行时的震动会通过加强筋分散到整个箱体结构，不会出现支架长期受震开裂的问题，排气与后轮的间隙也做了精准预留，满负荷颠簸工况下也不会出现磕碰剐蹭。

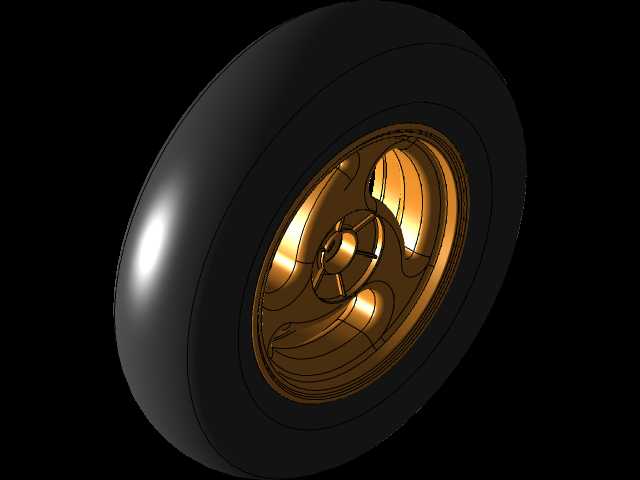

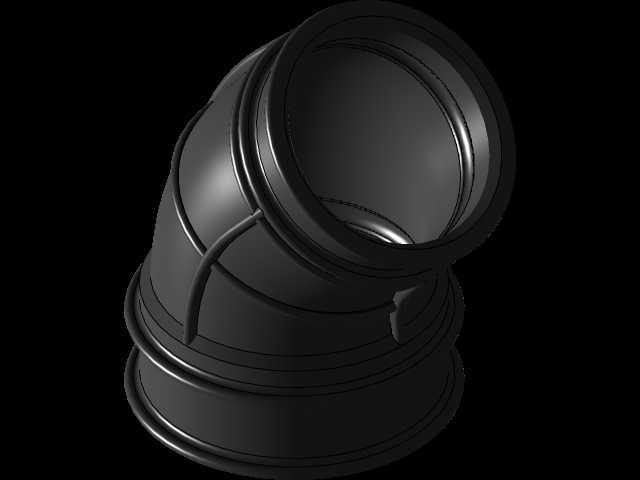

座垫下方的进气喉管与空滤接口的配合面做了环形密封槽，装配时套入橡胶密封圈后就能达到IP65级的防尘效果，踏板车日常行驶时后轮带起的灰尘、泥水不会被吸入传动箱内部，能大幅延长皮带与普利盘的使用寿命。后轮的轮毂辐条做了等强度减重设计，在保证轮组径向跳动公差不超过0.1mm的前提下，把非受力区域的材料做了掏空处理，轮组重量比同规格常规轮毂轻了12%，转动惯量的降低也能减少CVT变速过程中的动力损耗。

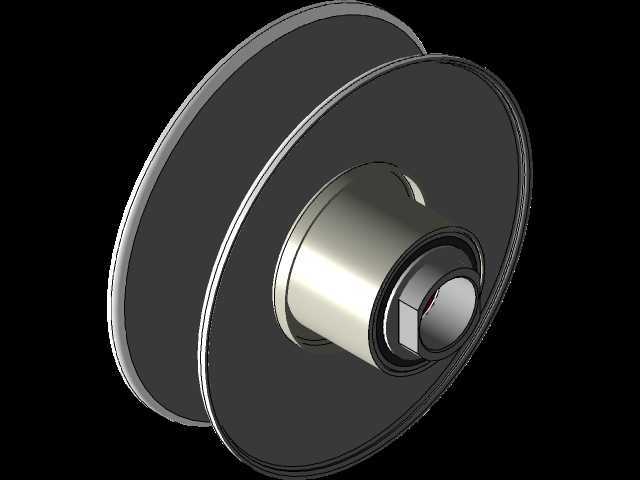

你看不到的内部配合面都做了表面粗糙度的分级处理，与皮带接触的普利盘工作面粗糙度控制在Ra0.8，既保证足够的摩擦力传递动力，又不会过度磨损皮带的橡胶表层，轴系的轴承安装位粗糙度控制在Ra1.6，能保证轴承压装后不会出现跑内圈、跑外圈的问题。整个传动结构的固定螺栓都做了长度分级，不同位置的螺栓对应不同的拧入深度，装配时不会出现螺栓过长顶到内部运动件、或是过短导致紧固力不足的问题，哪怕是新手按照装配指引操作，也能完成合格的装配，不会出现传统结构里容易犯的装配错误。
