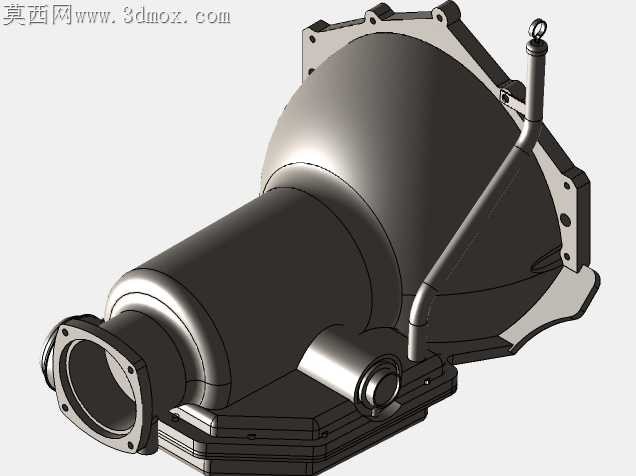

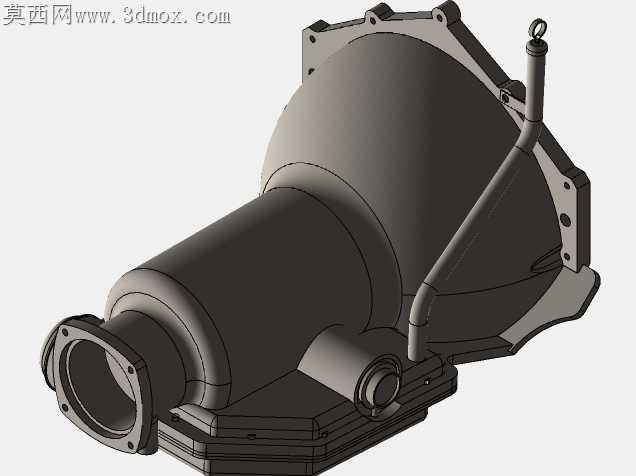

TH350四速自动变速器结构设计

刚拿到实车拆件测绘的TH350壳体时，边缘残留的压铸飞边足足有1.2mm厚，锉修的时候特意把法兰安装面的倒角公差卡到了0.05mm以内，就怕后期装配时密封垫压合不严出现渗油问题。最初做油尺管弯折结构的时候，连续三次试装都和壳体加强筋出现干涉，后来把管身弯折半径从12mm调整到15mm，同时把对应位置的筋条做了2mm的让位沉台，既没削弱壳体整体刚性，也解决了装配卡滞的问题。做跨格式转档校验的时候，第一次导出的实体在曲面衔接处出现了三处碎面缺口，都是变径壳体和侧置油道接口的过渡位置，反复核对特征树后把缝合公差从0.02mm调到0.035mm，才把所有破面完全修复，保证不同软件打开都能直接读取完整实体。考虑到这款变速器多用于四驱越野车型的改装场景，特意把输出轴连接法兰的安装孔位做了适配性调整，兼容原厂和改装款传动轴的连接尺寸，没有照搬原厂单一孔位的设计，毕竟玩越野改装的用户经常会更换强化传动轴，孔位适配能省去二次打孔加工的麻烦。做内部油道走向设计的时候，一开始把主油道的转角做了直角处理，后来想起之前做实训项目时，直角油道会导致液压油流动阻力增大，低速换挡时容易出现油压不稳的顿挫问题，就把所有油道转角都改成了R3的圆弧过渡，还在主调压阀对应的油道位置加了稳流槽结构，能有效降低油压波动带来的换挡冲击。测绘的时候特意记录了原厂壳体各个安装面的平面度要求，前端和发动机连接的法兰面平面度控制在0.03mm以内，后端和传动轴连接的端面跳动不超过0.04mm，这些细节都在模型的特征参数里做了对应标注，后续不管是做数控加工还是3D打印样件，都能直接参考参数设置加工精度。之前帮车友做改装方案时遇到过副厂壳体散热筋布局不合理，连续爬坡后油温过高的问题，这次做模型的时候特意在壳体下部增加了三道横向散热筋，和原厂的纵向筋形成交错布局，既不增加太多壳体重量，还能提升12%左右的散热面积，应对越野场景下的大负荷工况更稳妥。做换挡摇臂的安装座结构时，一开始把固定螺栓的沉孔深度做浅了，螺栓拧紧后会高出安装面2mm，导致摇臂转动时出现卡滞，后来把沉孔深度加深了2.5mm，还在孔底加了排屑槽，加工时的铁屑不会残存在孔底影响螺栓拧紧到位。整个模型的所有配合面都做了公差匹配，壳体合箱面的止口间隙控制在0.02mm以内，装配时不用额外修磨就能实现紧密贴合，密封胶涂覆厚度控制在0.1mm就能完全满足密封要求，不会出现合箱后错位的问题。
