奥迪前驱六速手动变速箱结构

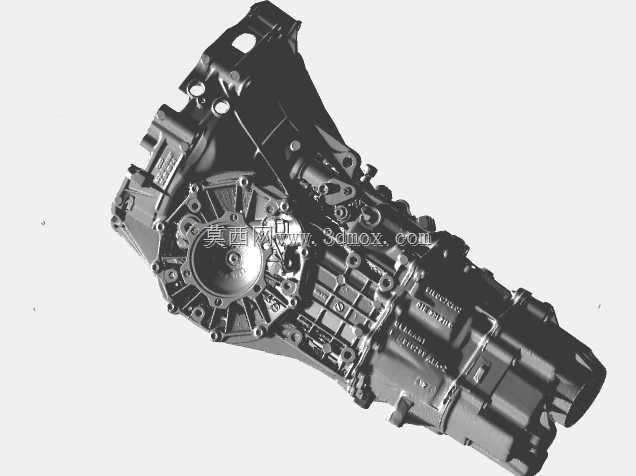

横置前驱平台的变速箱壳体加工一直是量产环节的痛点，这款六速变速箱的壳体曲面完全贴合机舱内的避让空间，没有多余的冗余结构，却要同时容纳输入轴、输出轴、差速器三组核心传动部件，轴系的平行度公差要求控制在0.02mm以内，稍有偏差就会出现换挡卡滞、齿轮啮合异响的问题。扫描得到的点云数据里能看到，壳体上的安装支脚并非统一厚度，靠近发动机悬置的位置做了局部加厚，筋条走向顺着受力方向排布，既不会增加不必要的重量，又能抵消急加速时输入轴带来的扭转力矩，避免长期使用后壳体出现微变形。

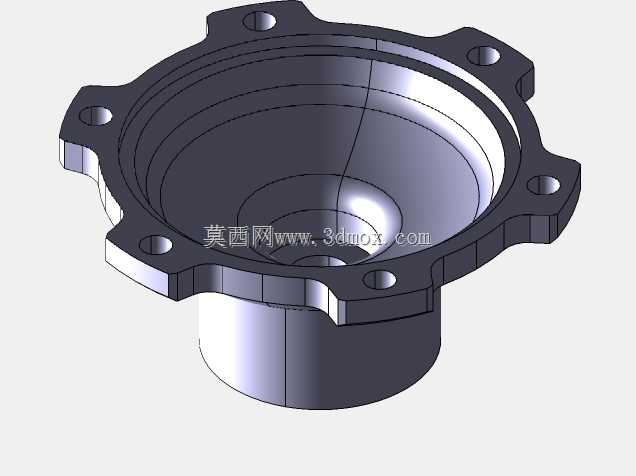

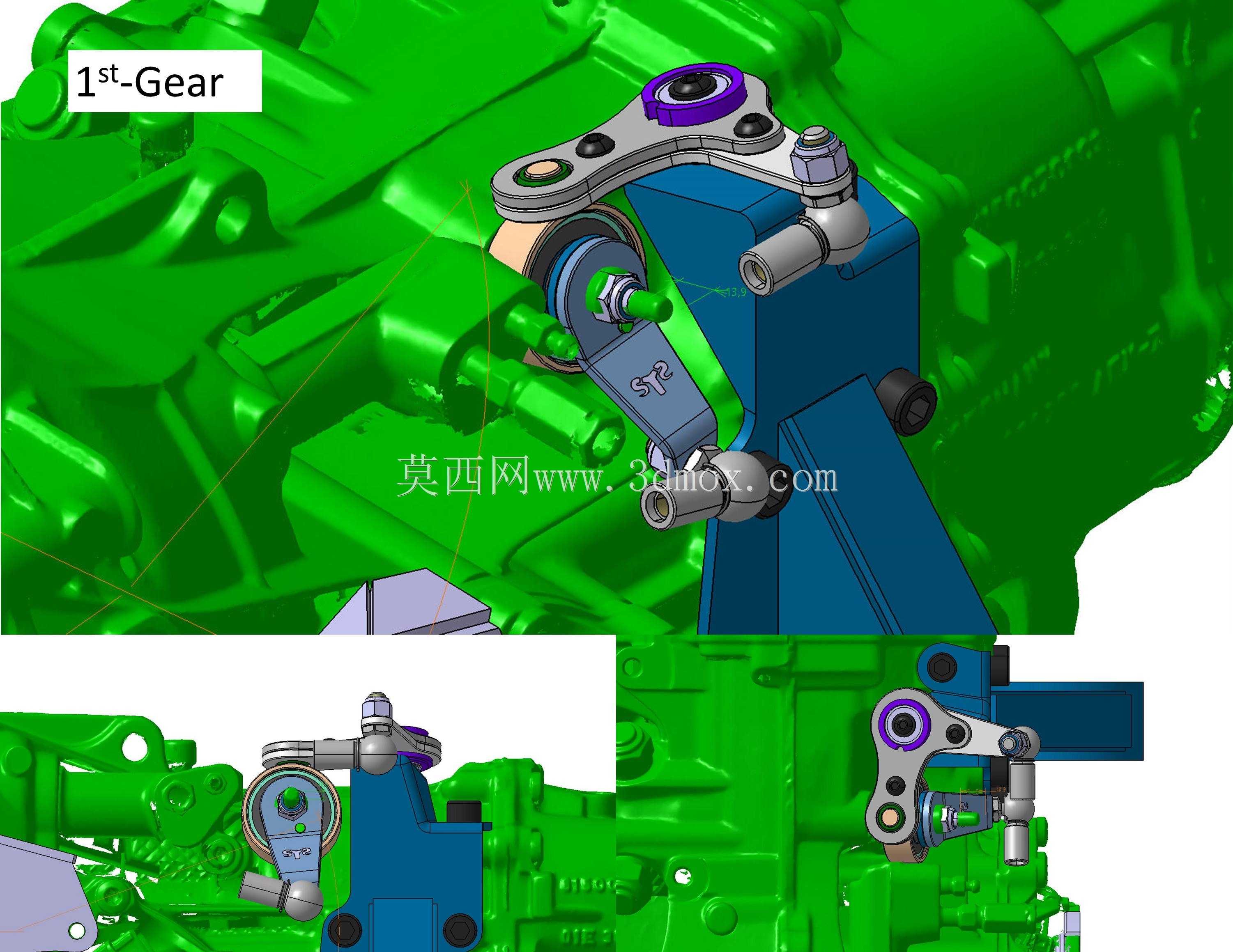

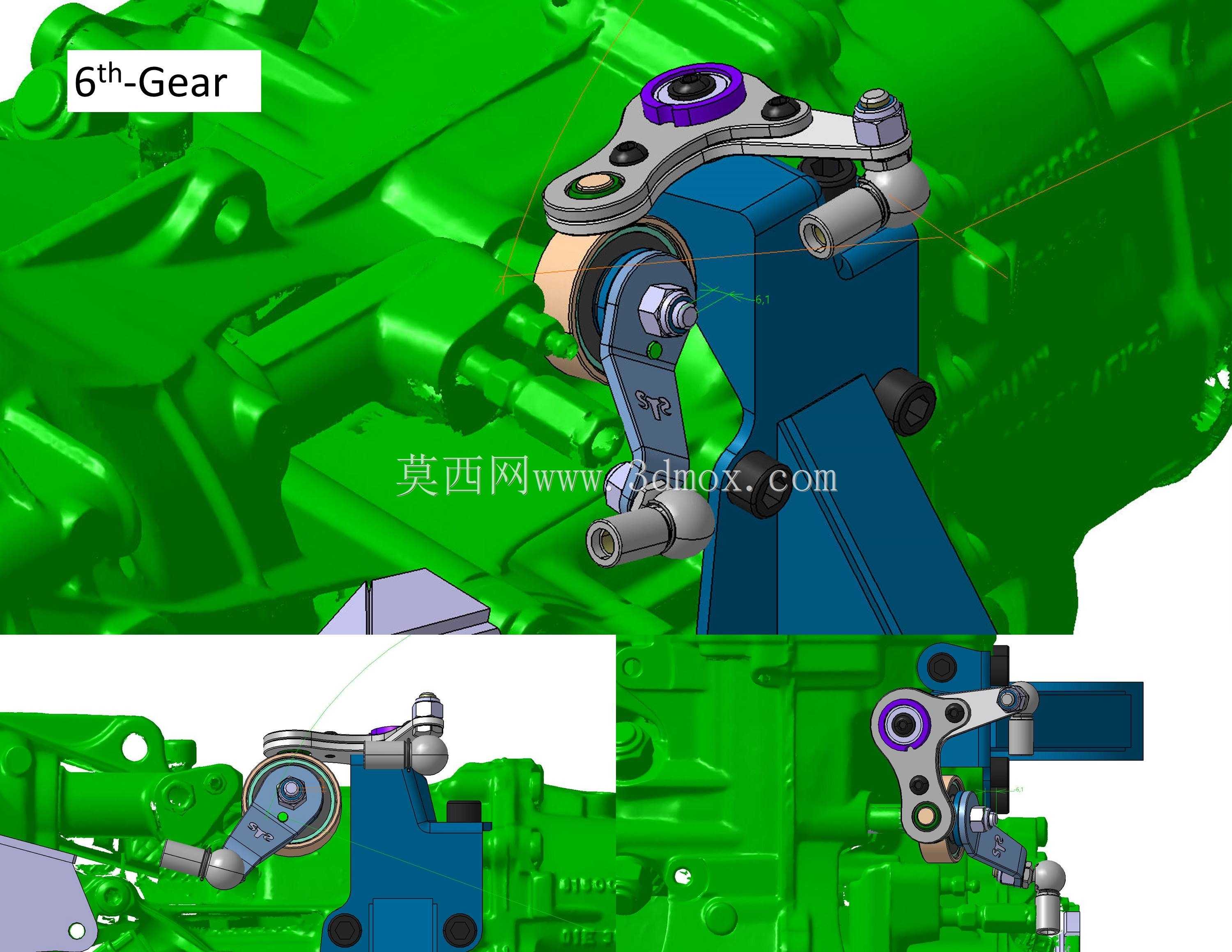

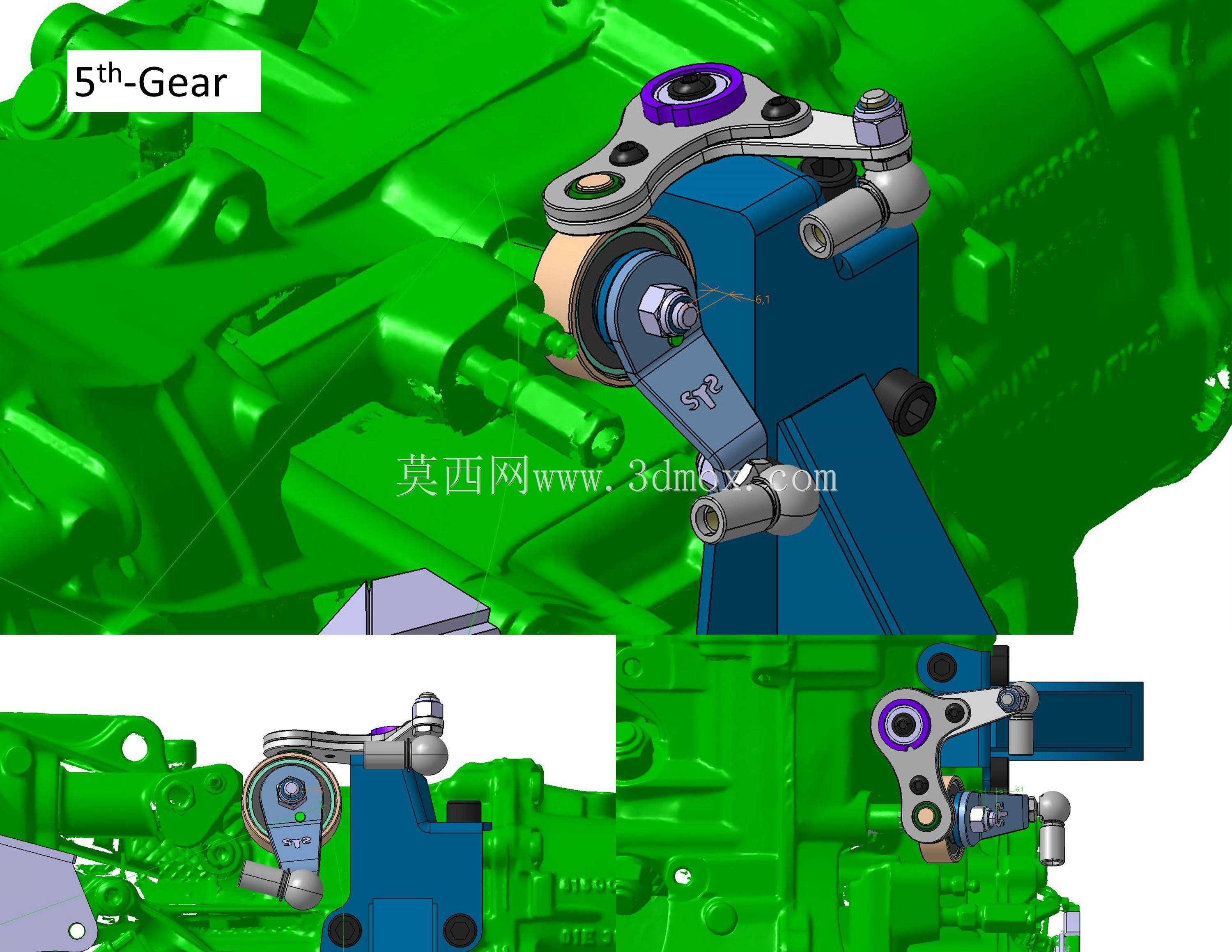

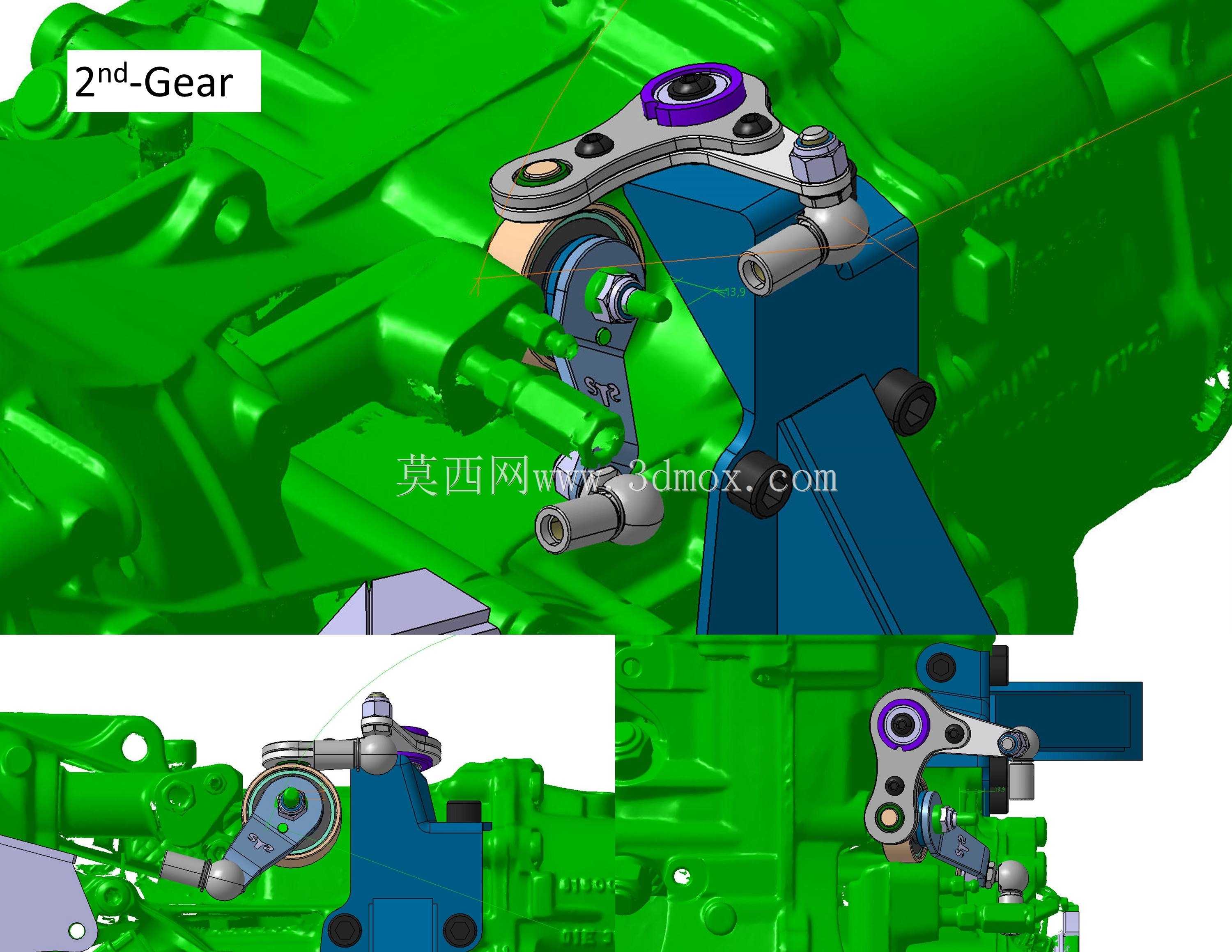

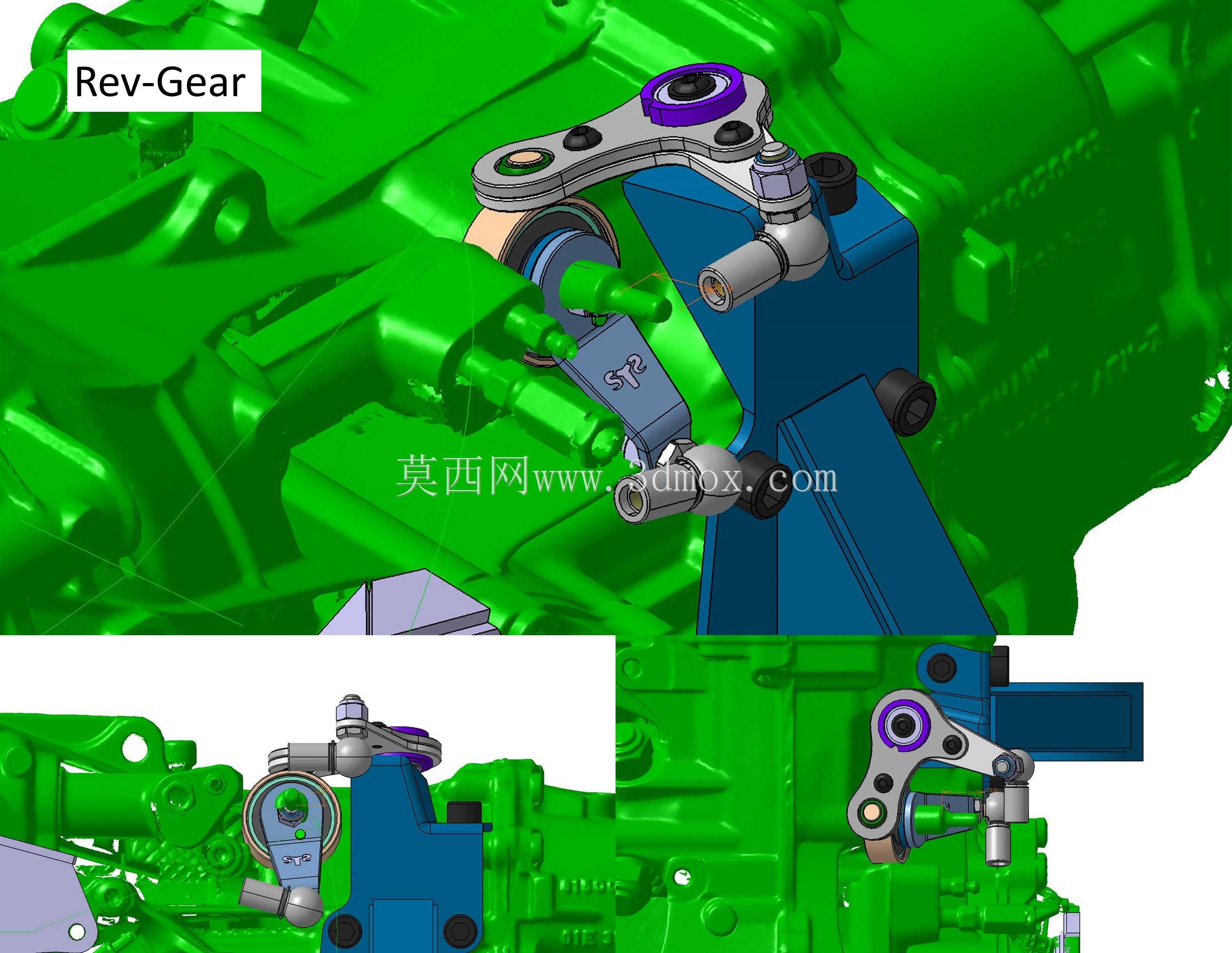

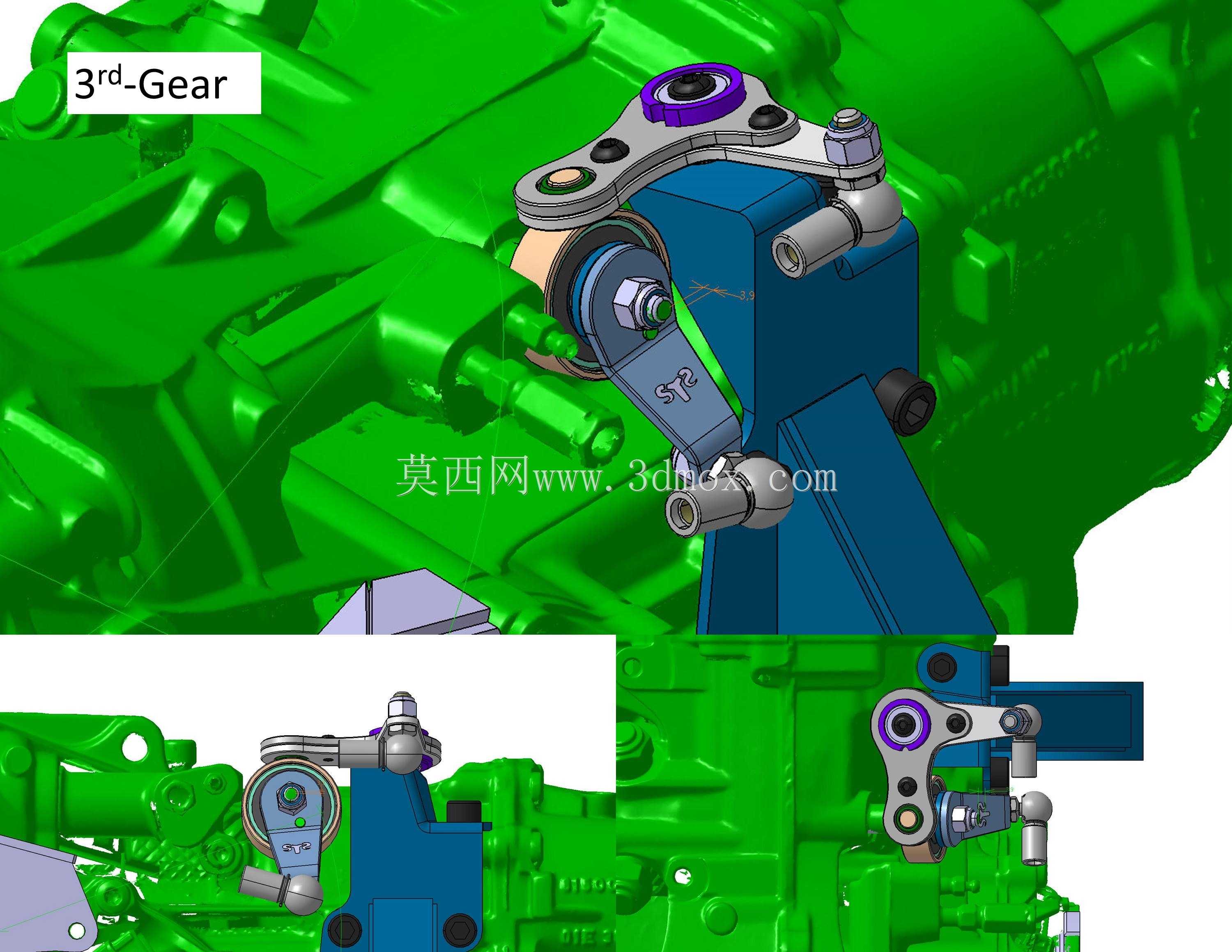

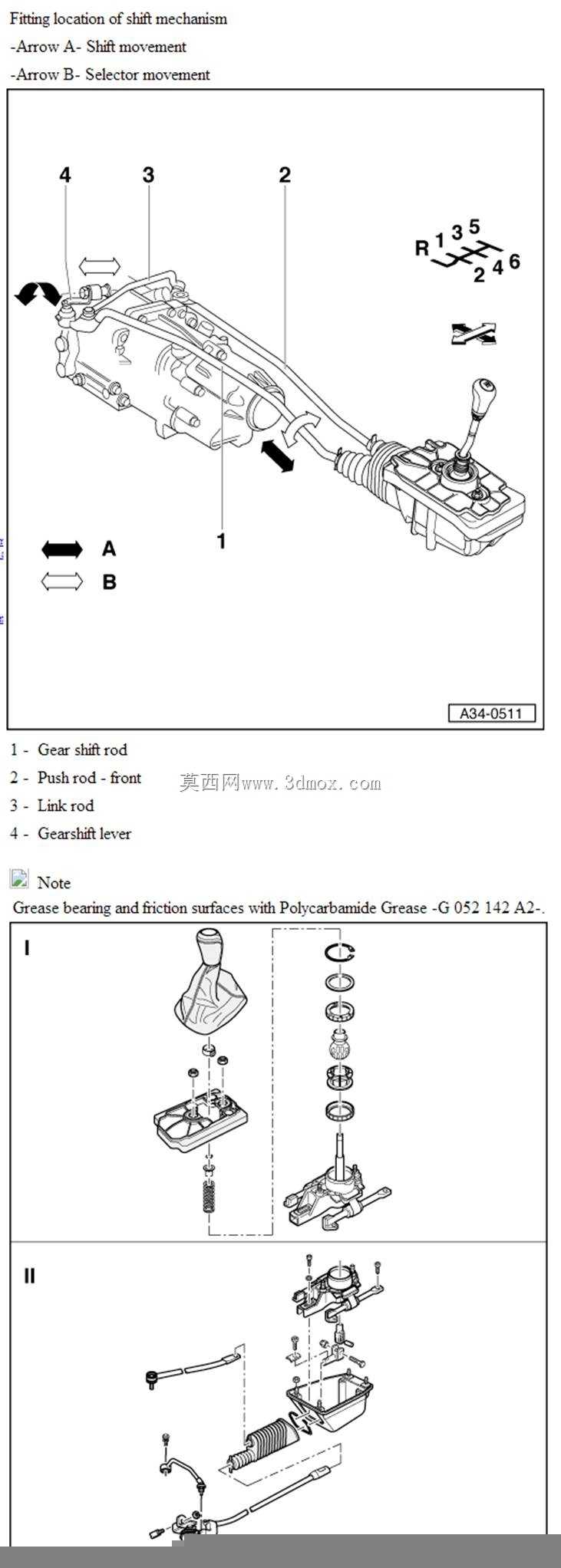

换挡拨叉的滑动槽做了渐变的倒角处理，边缘没有尖锐的直角，拨叉在槽内滑动时不会出现卡滞，槽内的润滑脂存储槽设计得很隐蔽，刚好在拨叉行程的中间位置，每次换挡都能均匀带起润滑脂覆盖接触面，减少长期使用后的磨损量。差速器端的连接法兰端面做了细密的防滑齿，和传动轴连接时不需要额外打胶，靠齿面的咬合就能传递大扭矩，不会出现起步打滑的情况。

壳体上的线束固定位全部做了内嵌式设计，传感器线束顺着壳体筋条的凹槽排布，不会和周边的排气管、冷却管路产生干涉，维修时拆卸线束也不会因为空间狭小刮破线皮。齿轮啮合的齿面修形量控制得很精准，扫描数据里能看到齿顶有微小的修缘，高速运转时不会出现啮合冲击，哪怕是高转速换挡，传动噪音也能控制在很低的水平。

轴系的轴承安装位预留了合适的过盈量，冷装时不需要过大的压装力就能到位，不会损伤轴承外圈，同时轴承座周围的散热筋直接和外界气流接触，长时间高负荷行驶时轴承温度不会过高，能有效延长润滑脂的使用寿命。换挡轴的密封槽做了双道密封设计，两道密封圈之间预留了存油空间，哪怕外层密封圈出现轻微老化，内层依然能阻止变速箱油渗漏，减少后期维护的成本。
