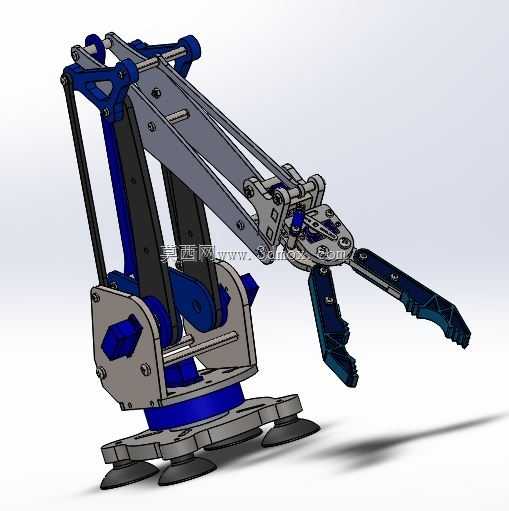

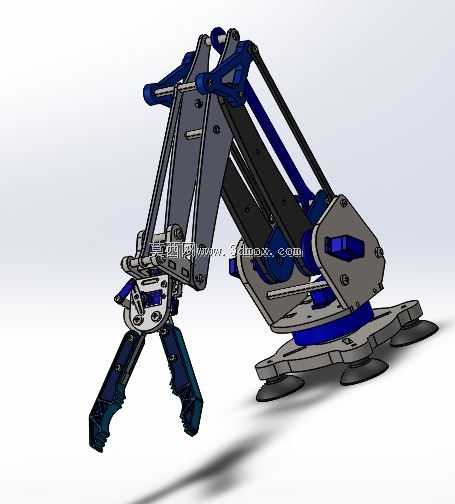

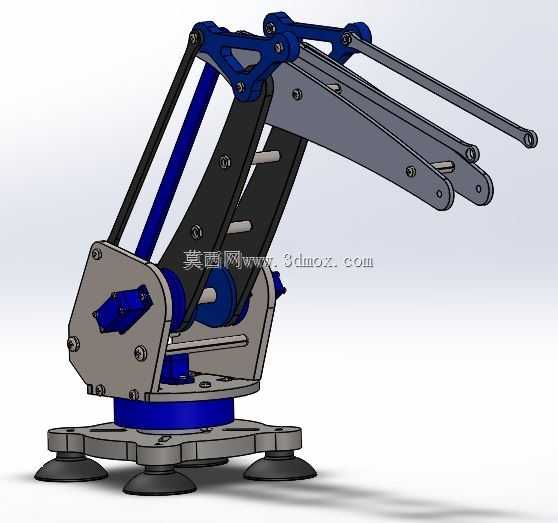

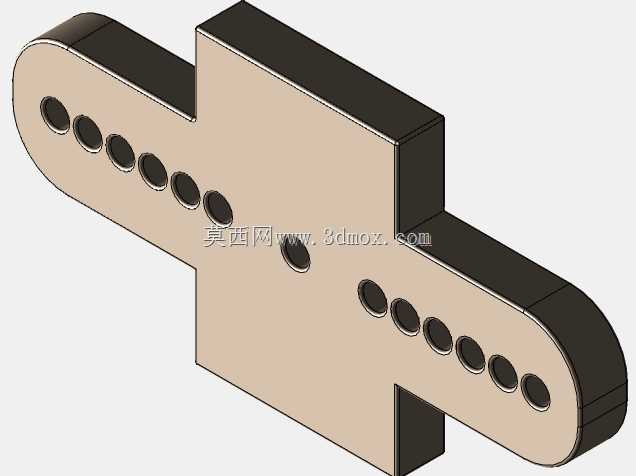

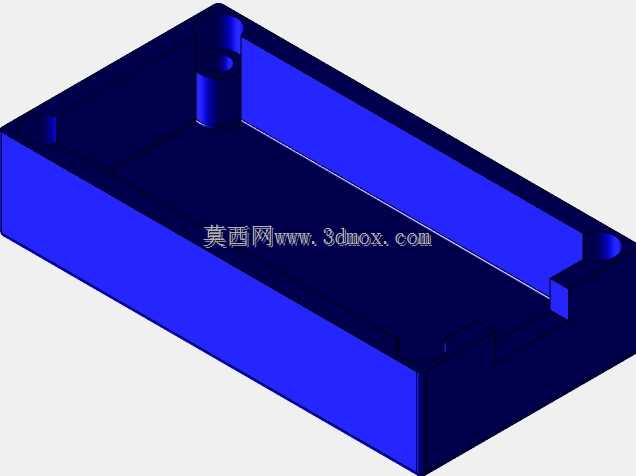

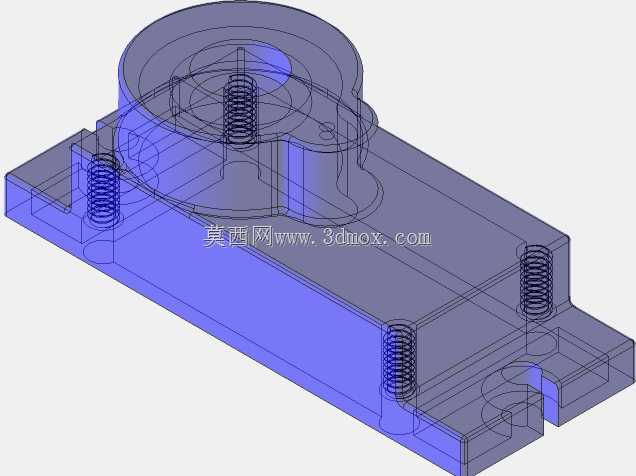

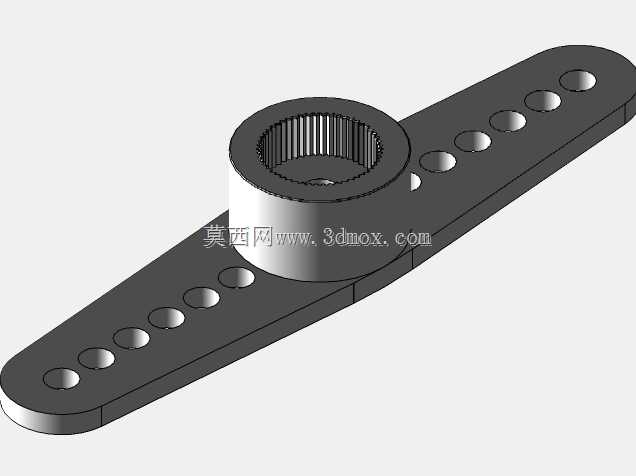

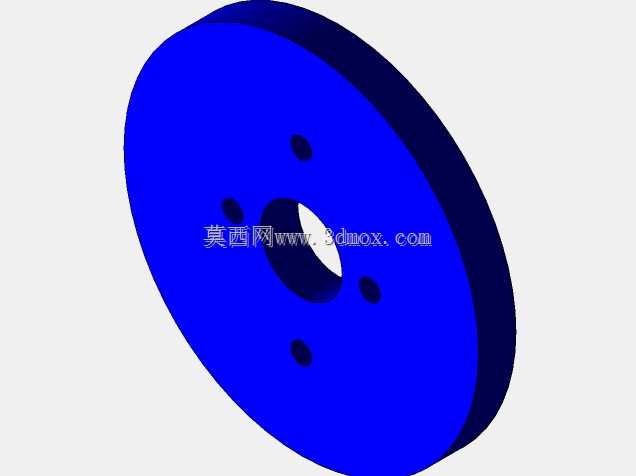

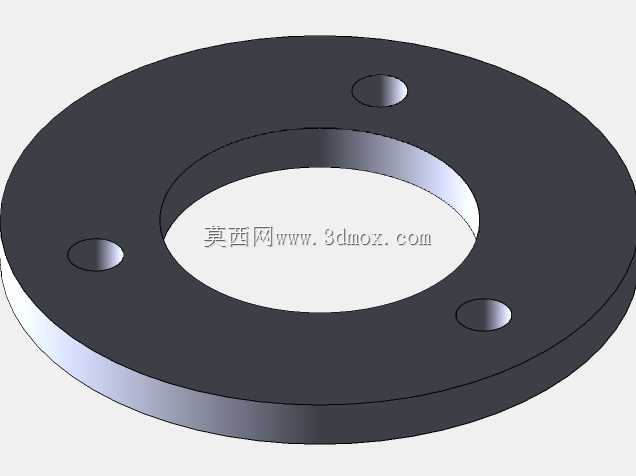

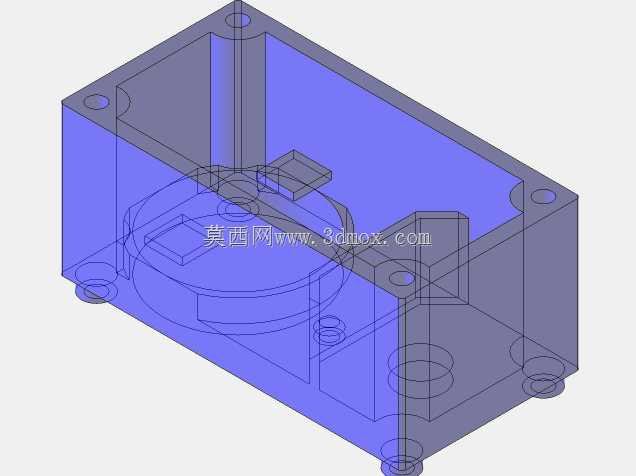

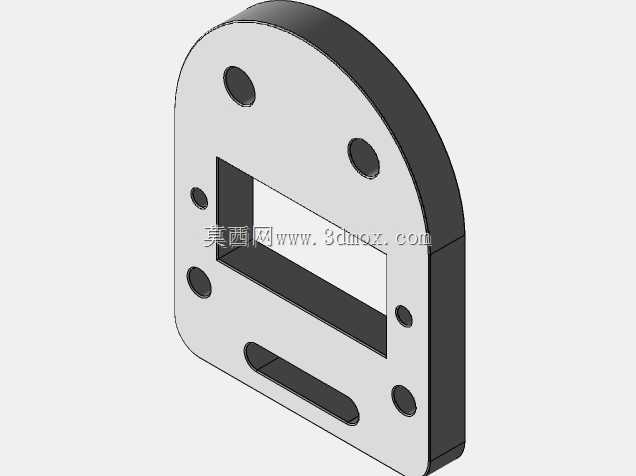

六自由度铰接式夹持机械臂结构设计

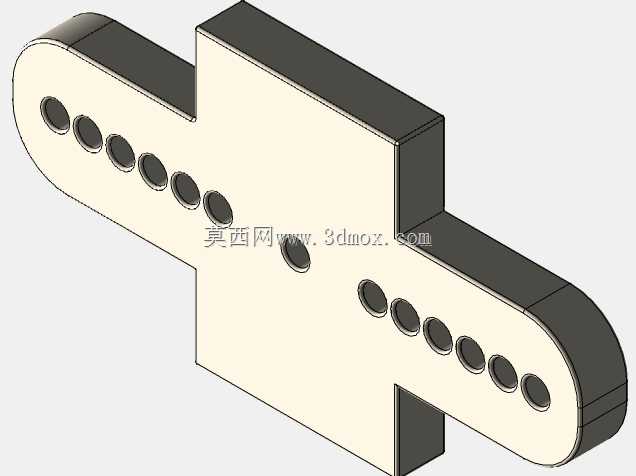

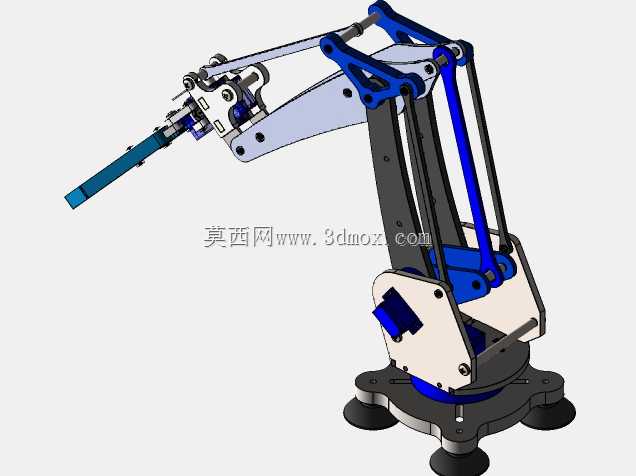

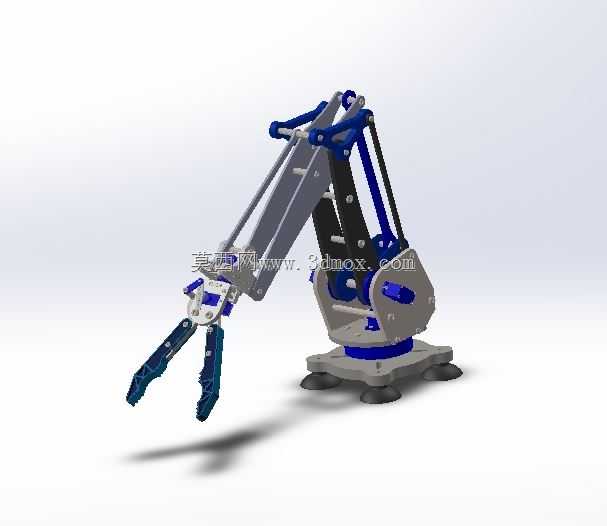

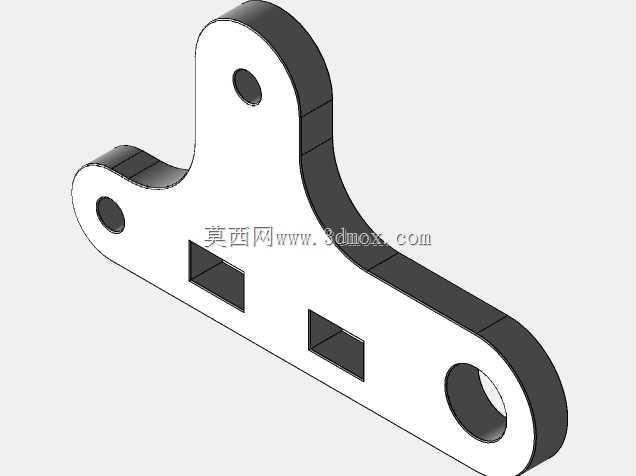

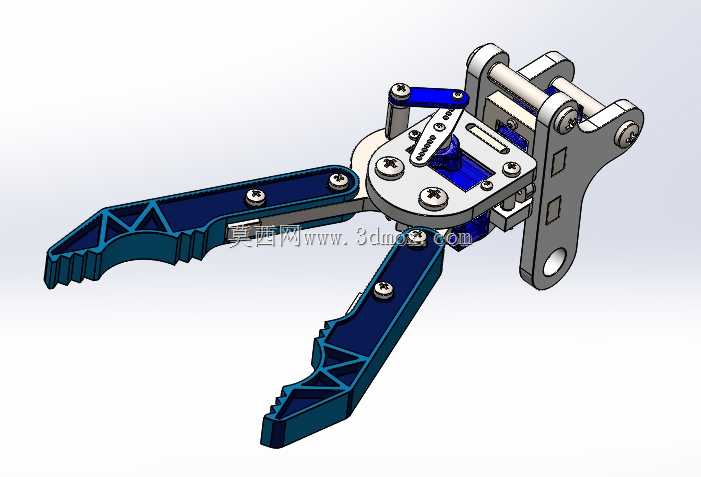

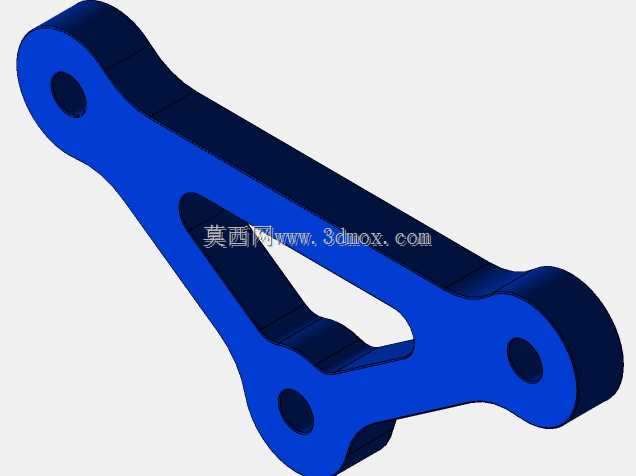

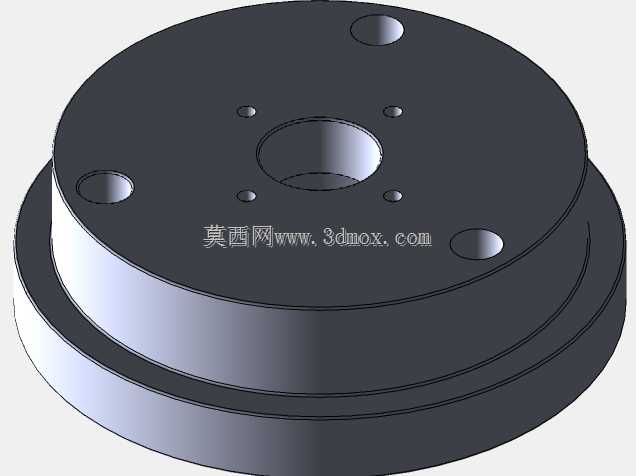

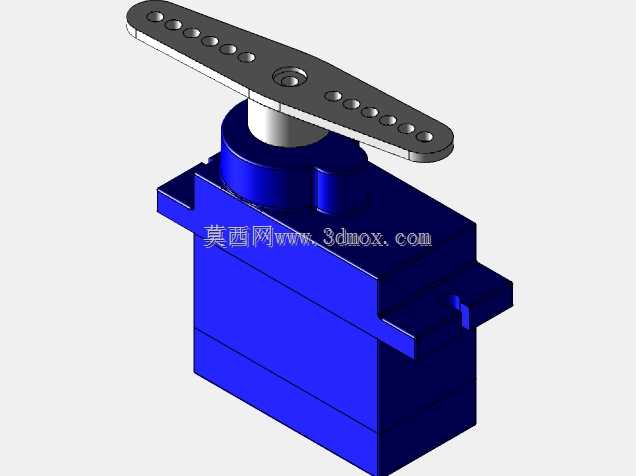

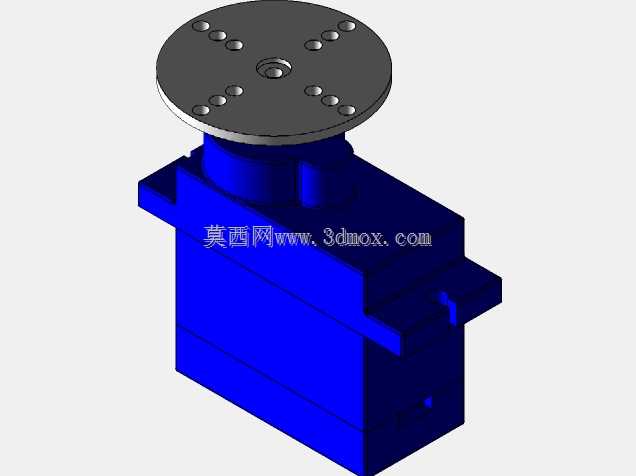

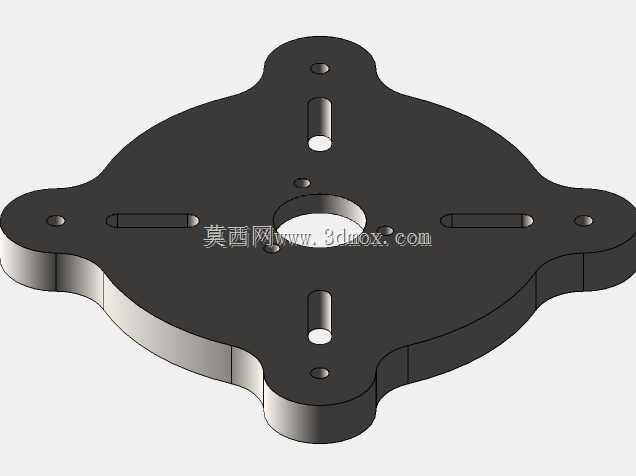

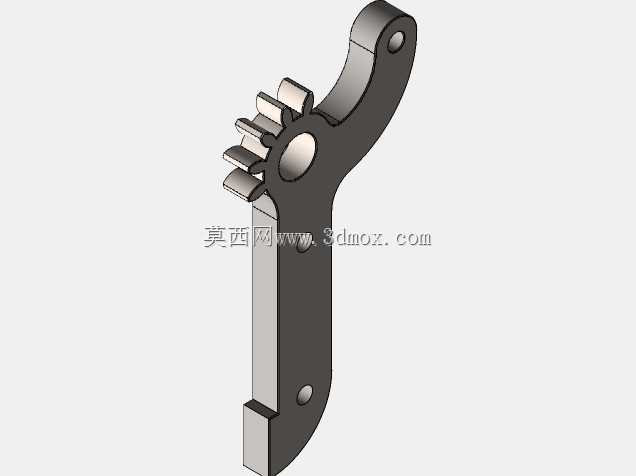

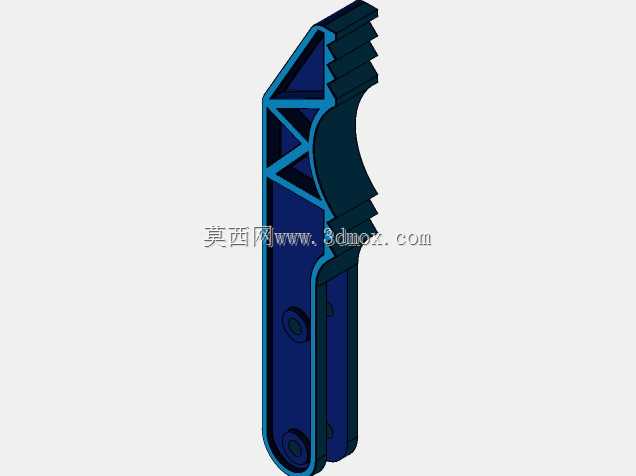

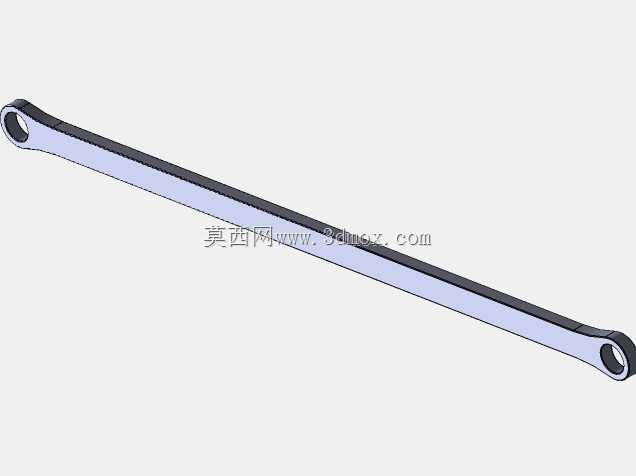

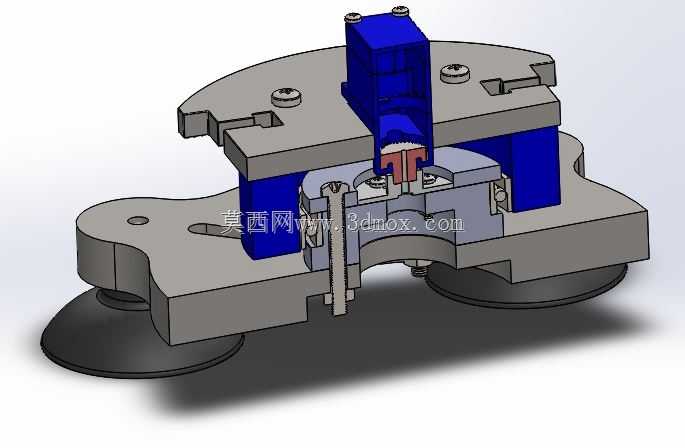

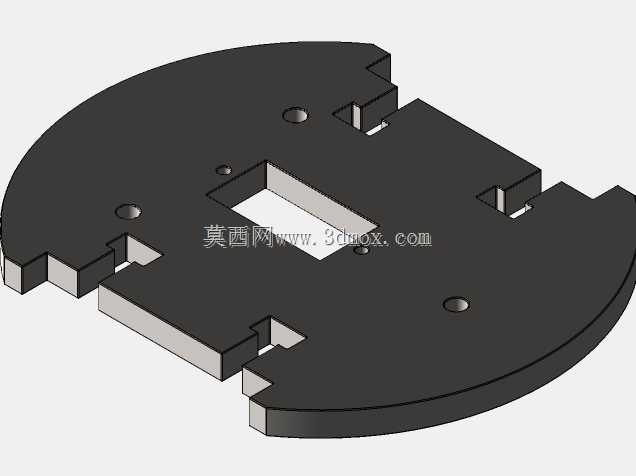

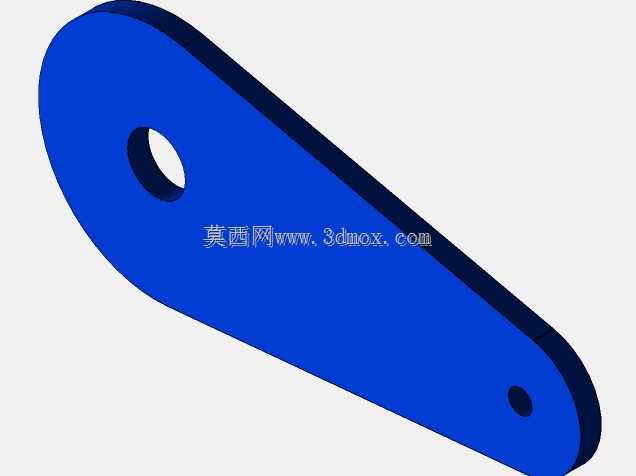

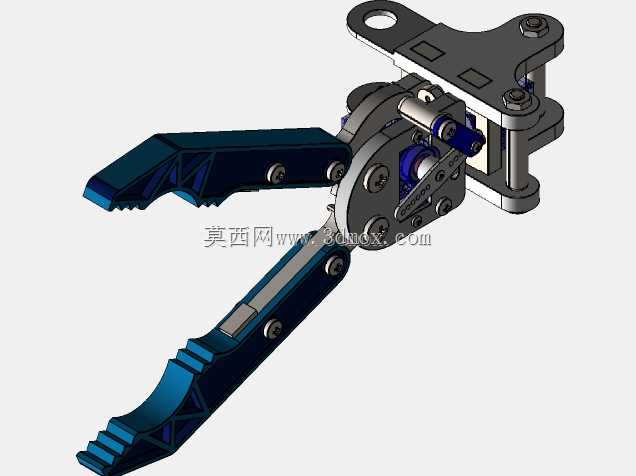

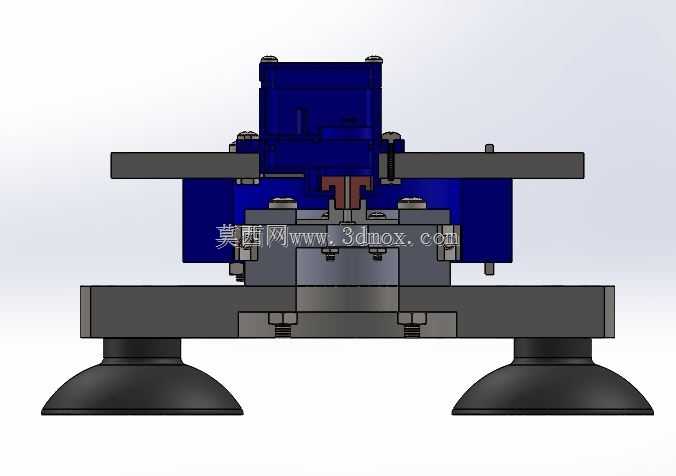

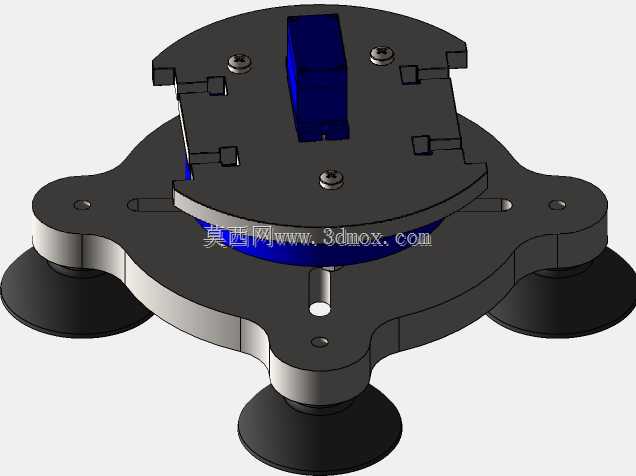

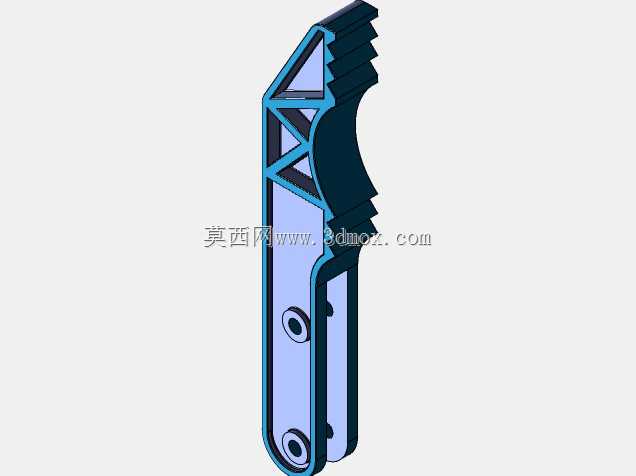

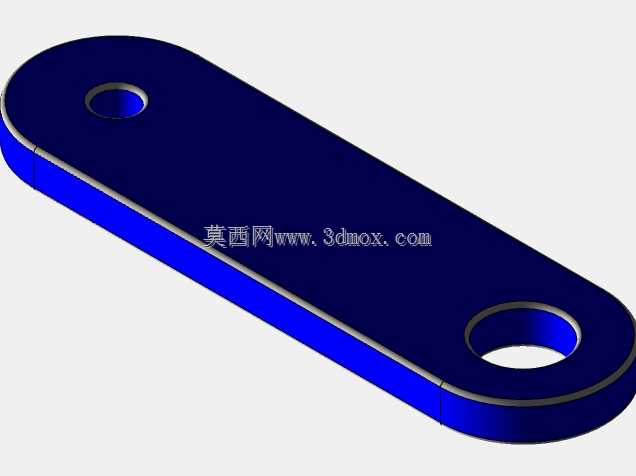

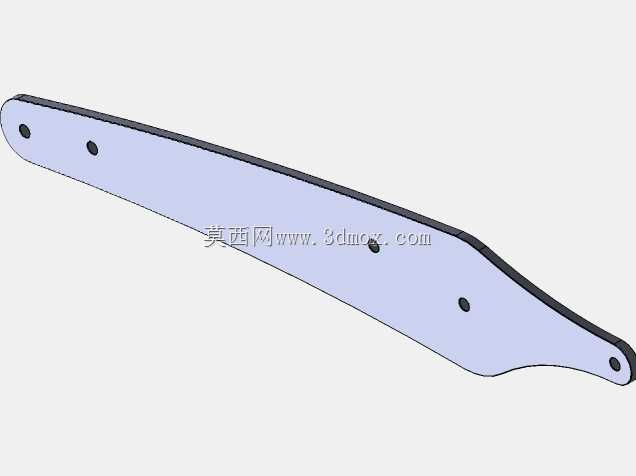

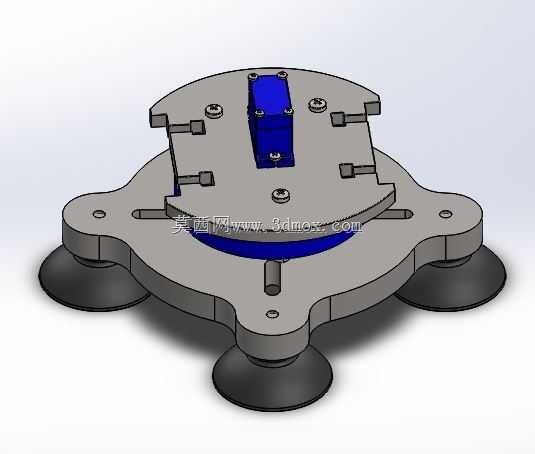

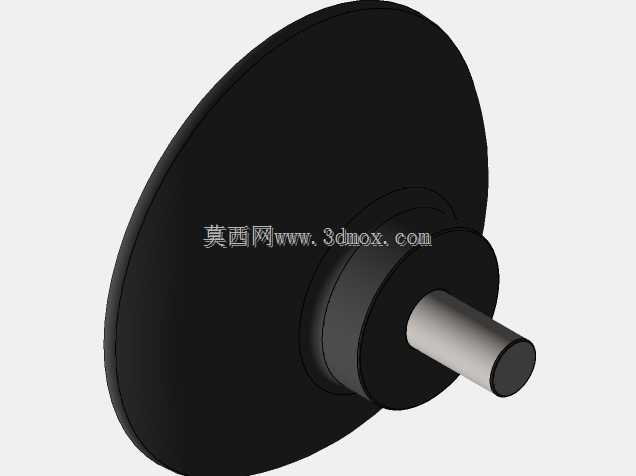

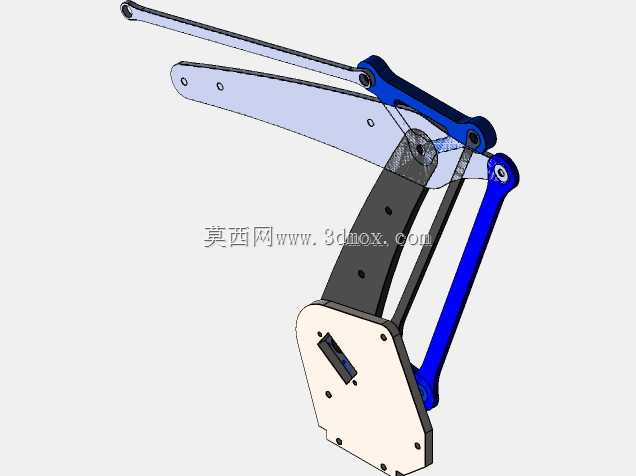

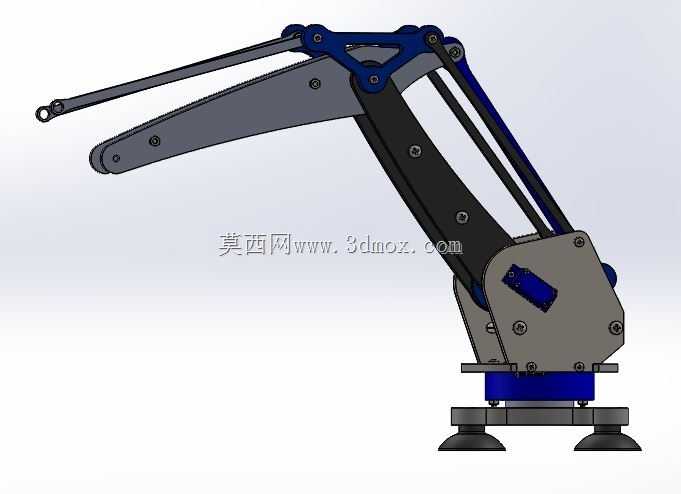

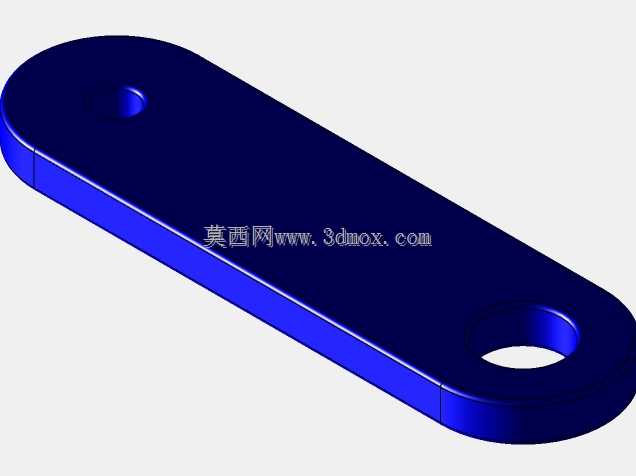

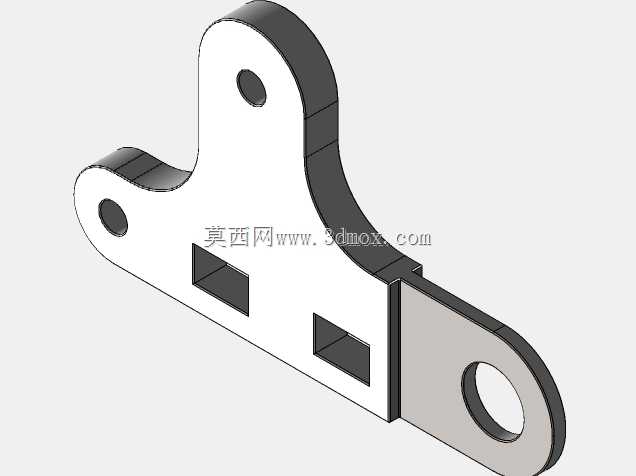

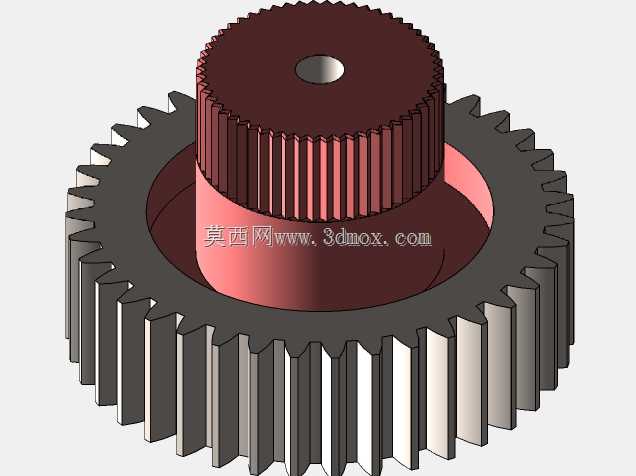

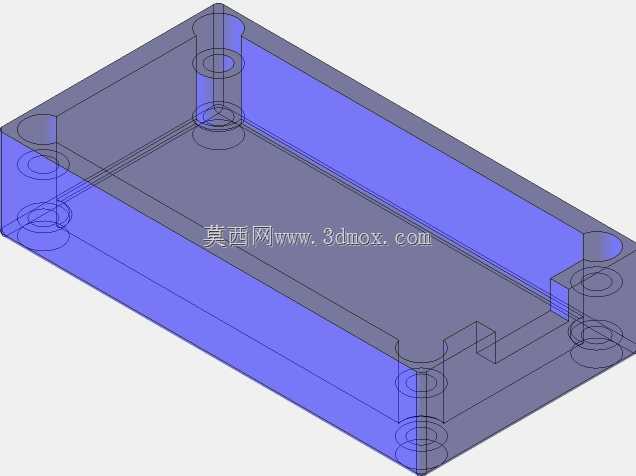

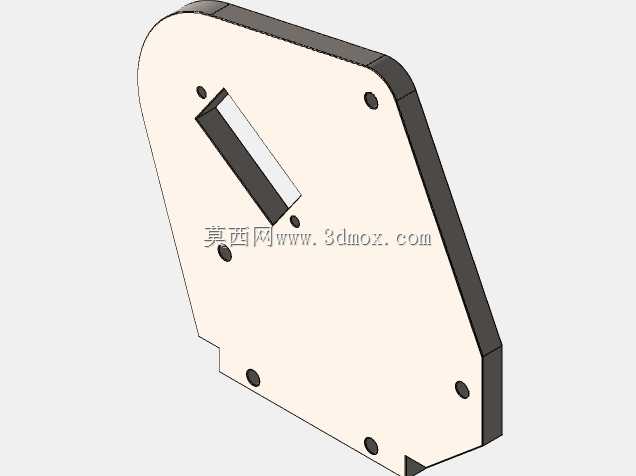

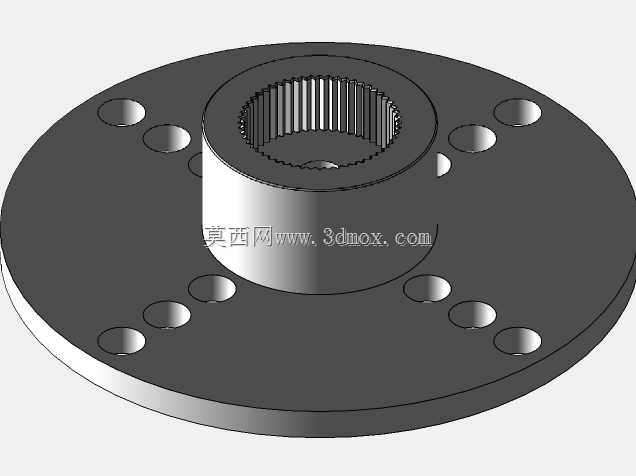

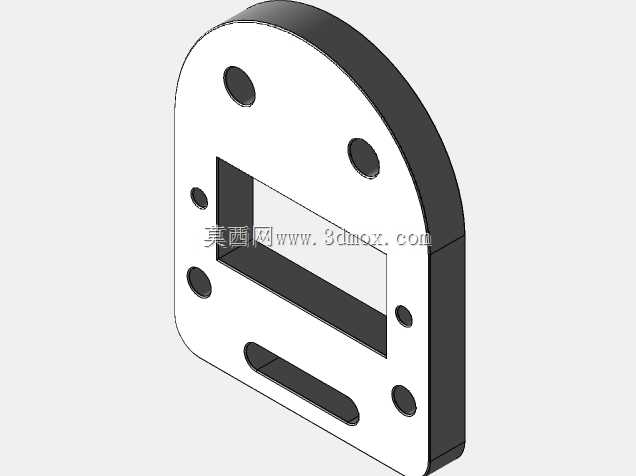

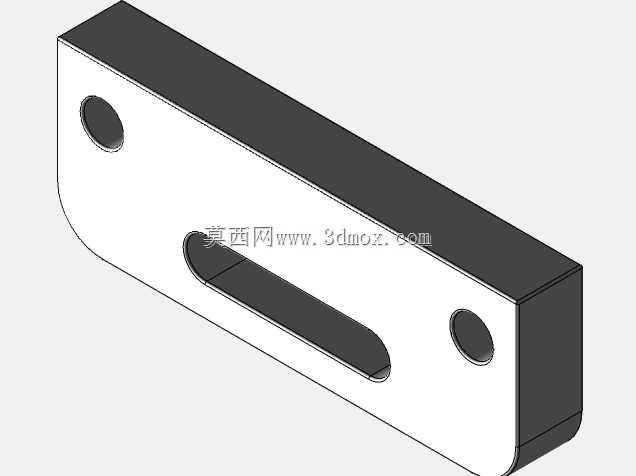

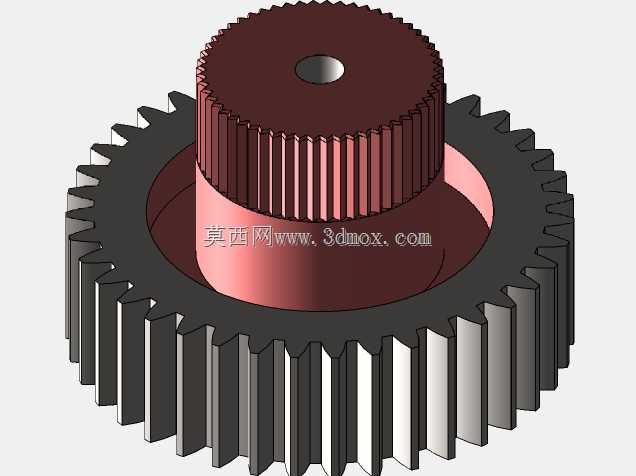

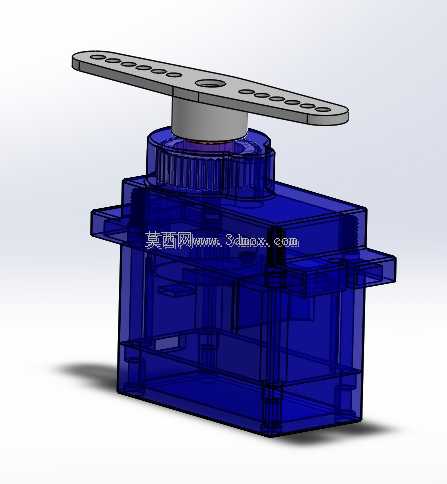

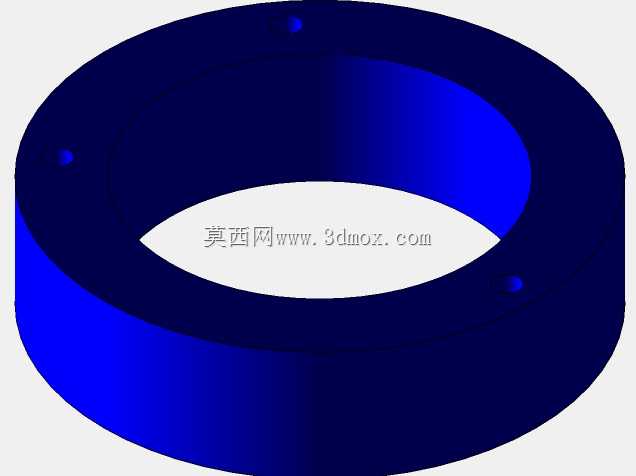

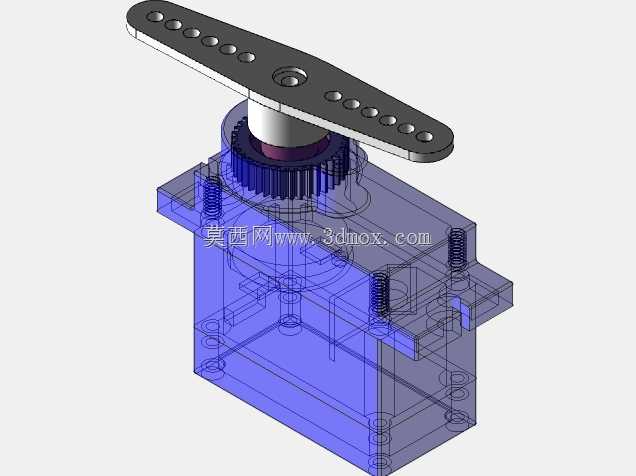

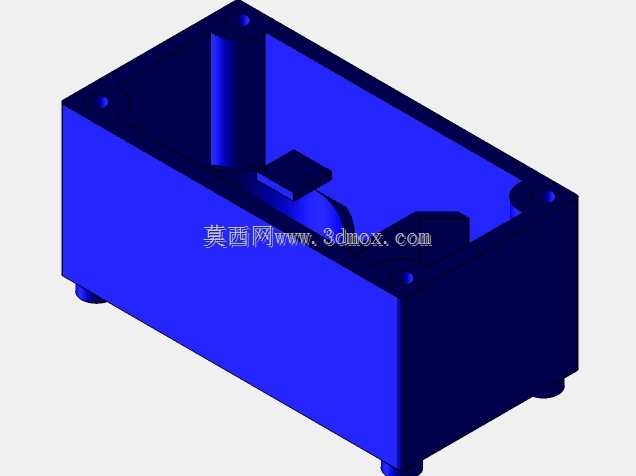

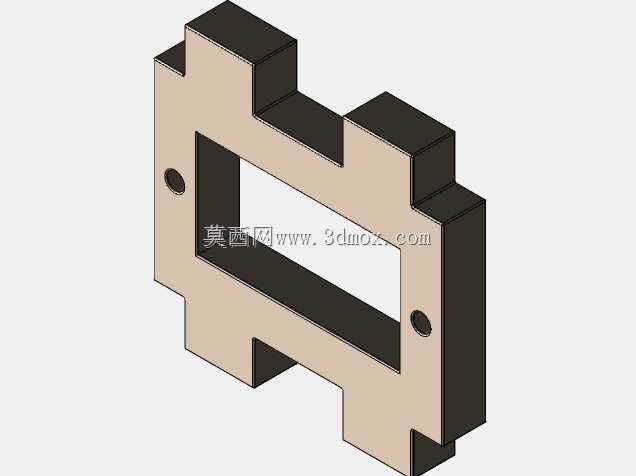

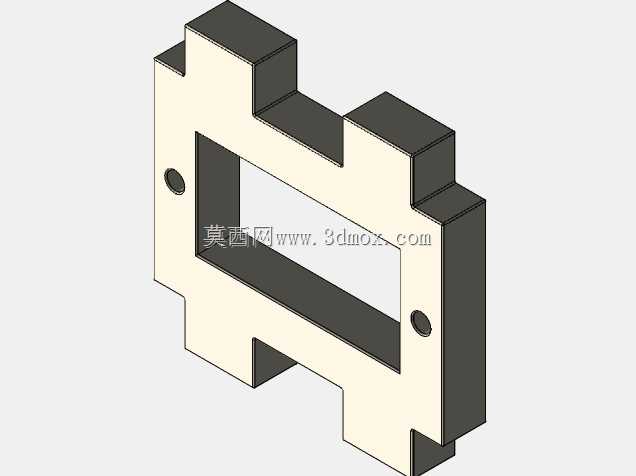

车间里常规小负载机械臂常遇到关节铰接处旷量累积的问题，长时间往复定位后末端夹持偏差能超出0.2mm，这款六自由度臂的结构在铰接副的公差匹配上做了针对性调整。大臂与基座衔接的旋转副没有采用常规的单轴承支撑，而是把交叉滚子轴承的安装座做了下沉式设计，轴承外圈与基座铸铝座的配合公差选了H7/k6，既能保证旋转时无径向窜动，又不会因为过盈量太大导致装配时压伤轴承滚道。小臂的平行四边形联动结构是整臂的核心，两根联动杆的两端铰接孔同轴度要求控制在0.01mm以内，加工时如果采用普通铣床分序装夹，很容易出现孔位偏差导致连杆运动卡滞，建模时特意把连杆的安装基准面与孔位做了关联设计，一次装夹就能完成两端孔的精加工，省去二次找正的误差。末端夹持器的指根铰接处留了0.03mm的间隙，配合聚四氟乙烯垫片，既能在夹持不同形状工件时自适应微小角度偏差，又不会因为间隙过大导致夹持时晃动。底座的四个吸盘安装位做了球面微调结构，哪怕放置的工作台面有微小不平，也能保证每个吸盘都完全贴合吸附，不会出现臂身高速运转时底座翘动的情况。布线槽藏在大臂的空腔内部，所有伺服电机的线缆都顺着铰接轴的中心孔穿出，运动时线缆不会随臂身摆动产生拉扯，避免了常规外置布线长期弯折断芯的隐患。夹持指的接触面做了锯齿状防滑纹，齿尖倒了0.2mm的圆角，既保证夹持光滑工件时不打滑，又不会划伤工件表面。整臂的所有铰接销轴都做了端部卡簧槽设计，装配时不需要额外打螺纹孔固定销轴，拆解维护时只需要取下卡簧就能抽出销轴，日常保养的效率能提升近四成。关节处的限位块做了可拆卸式设计，不同工况下需要调整关节转动角度时，只需要更换对应厚度的限位块即可，不需要重新加工臂身结构。
