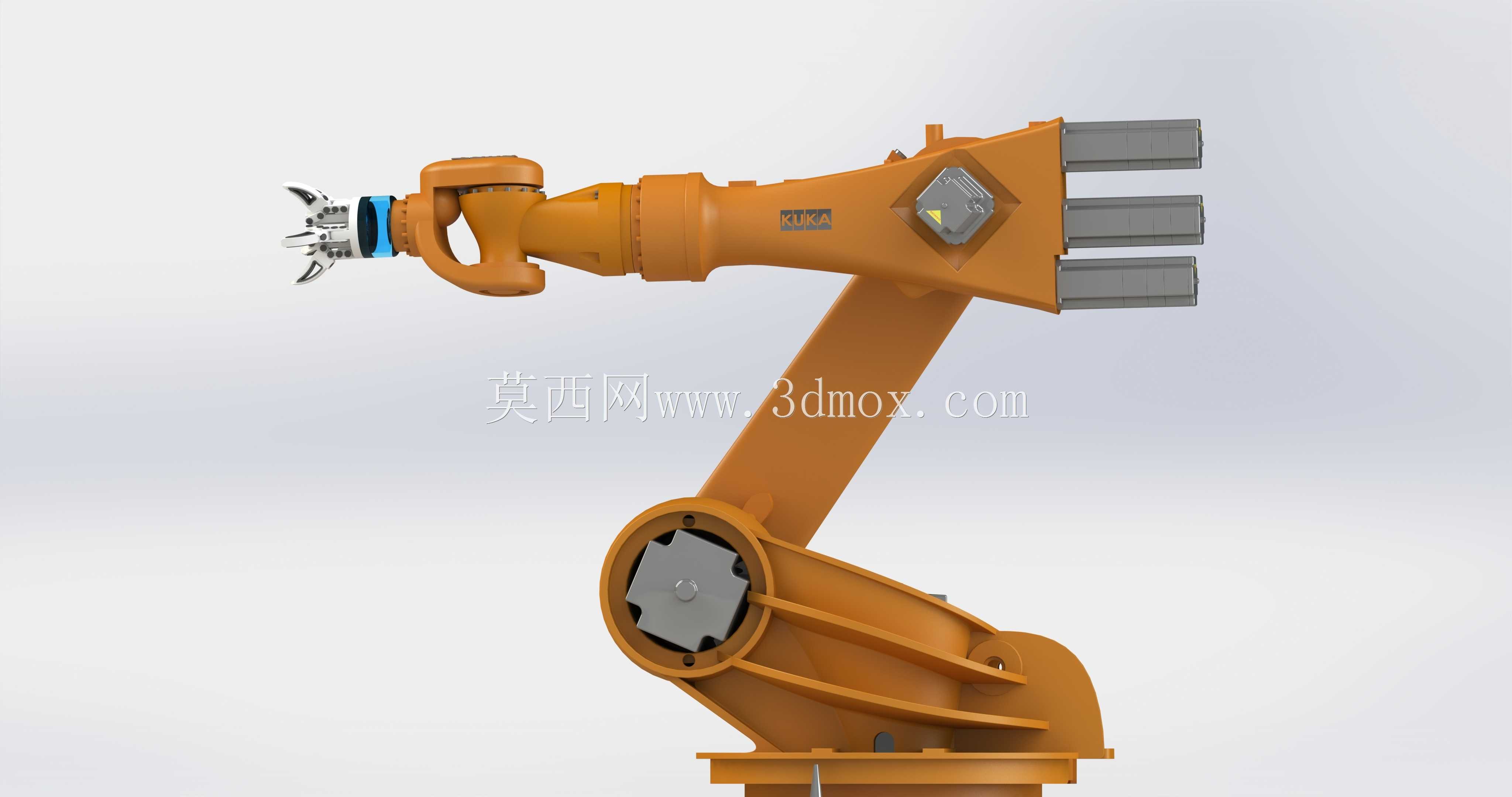

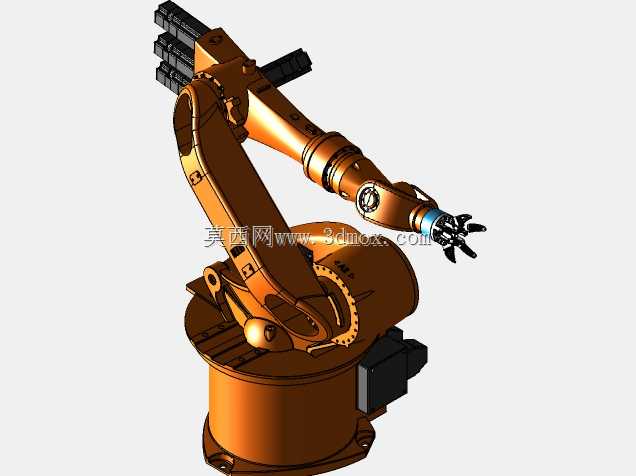

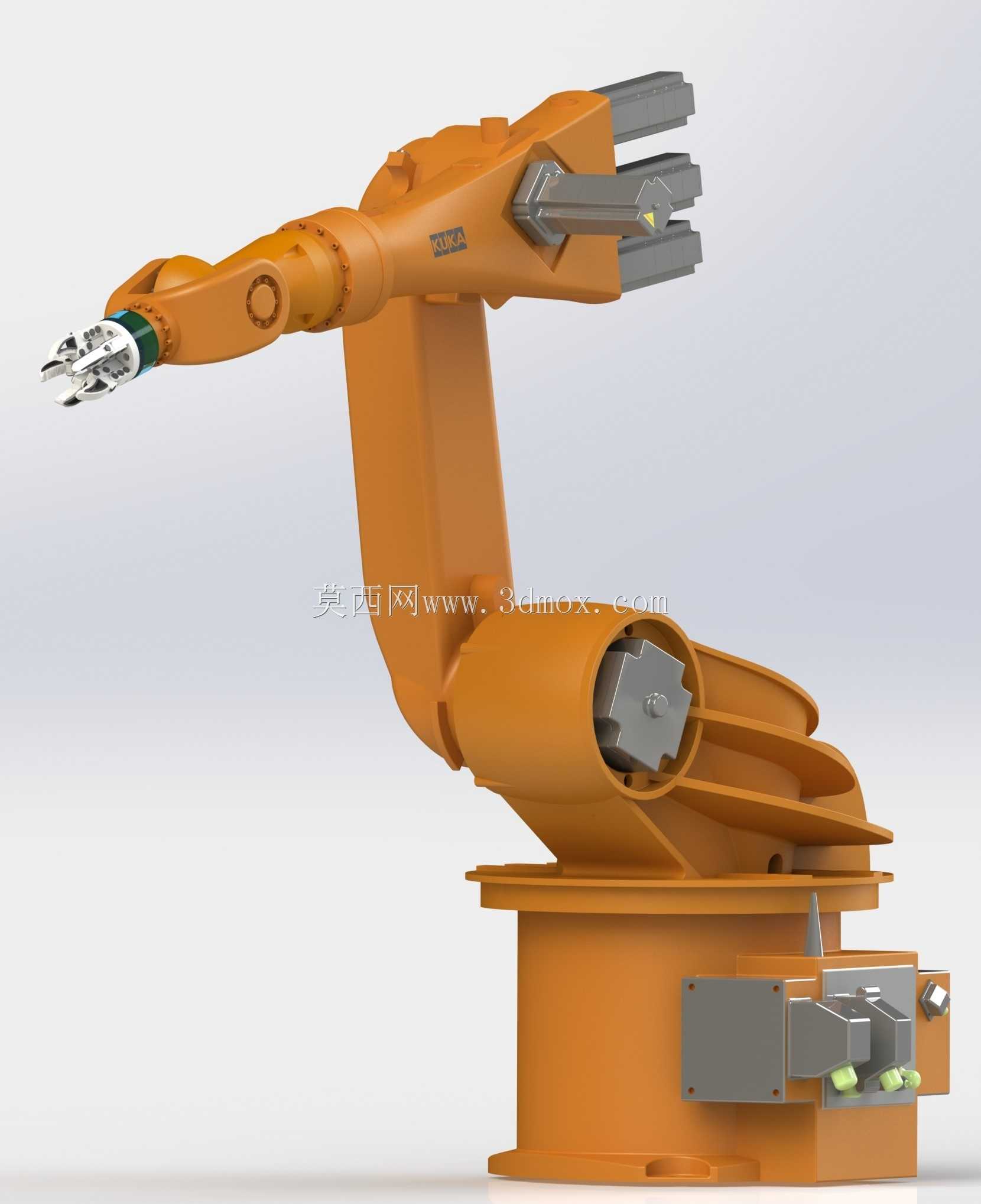

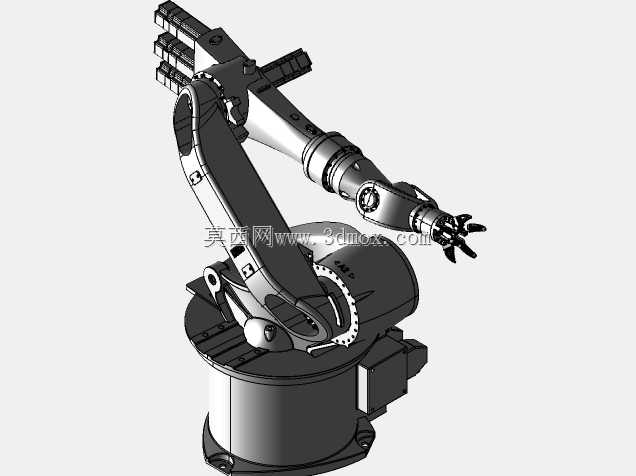

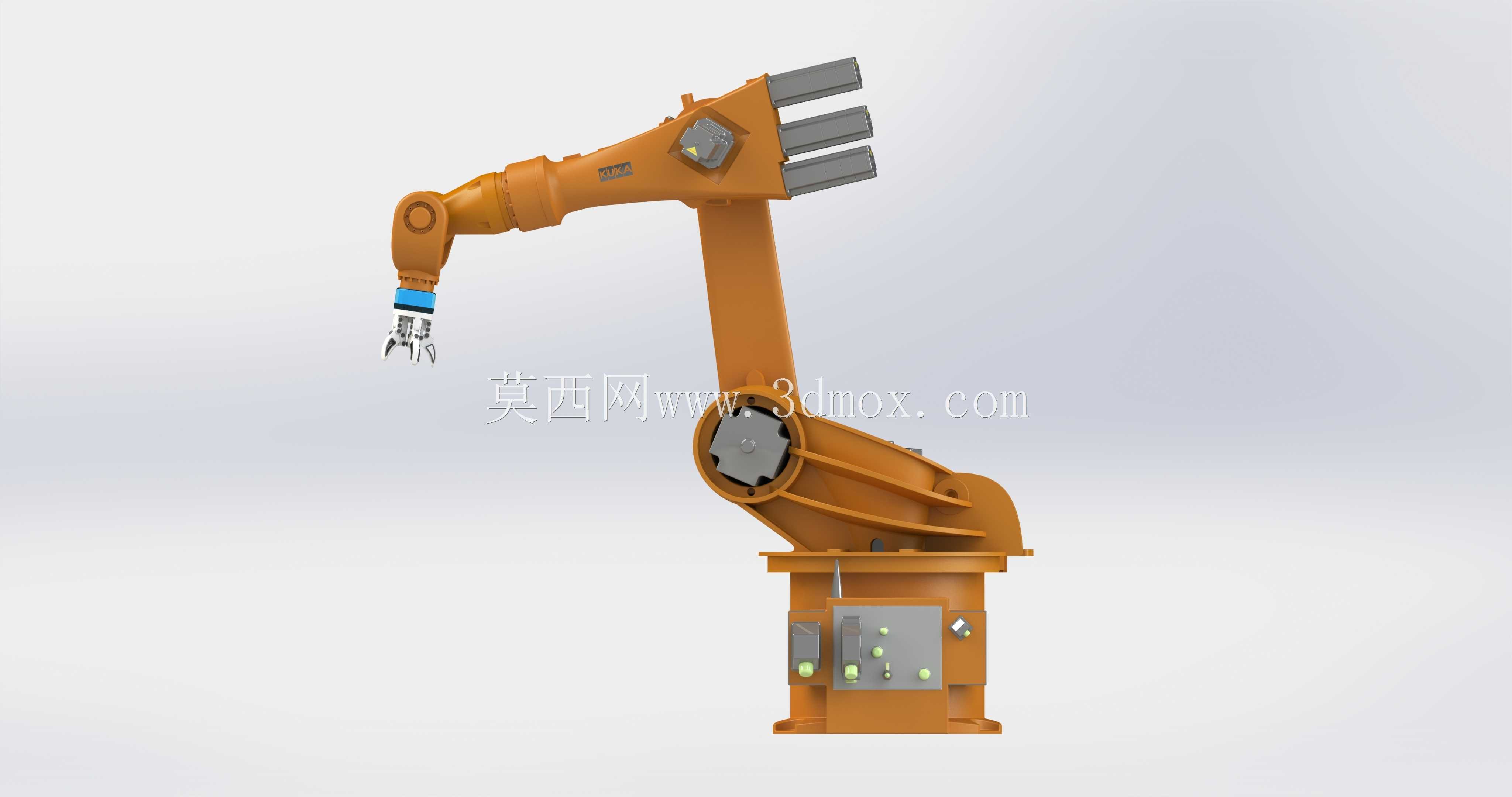

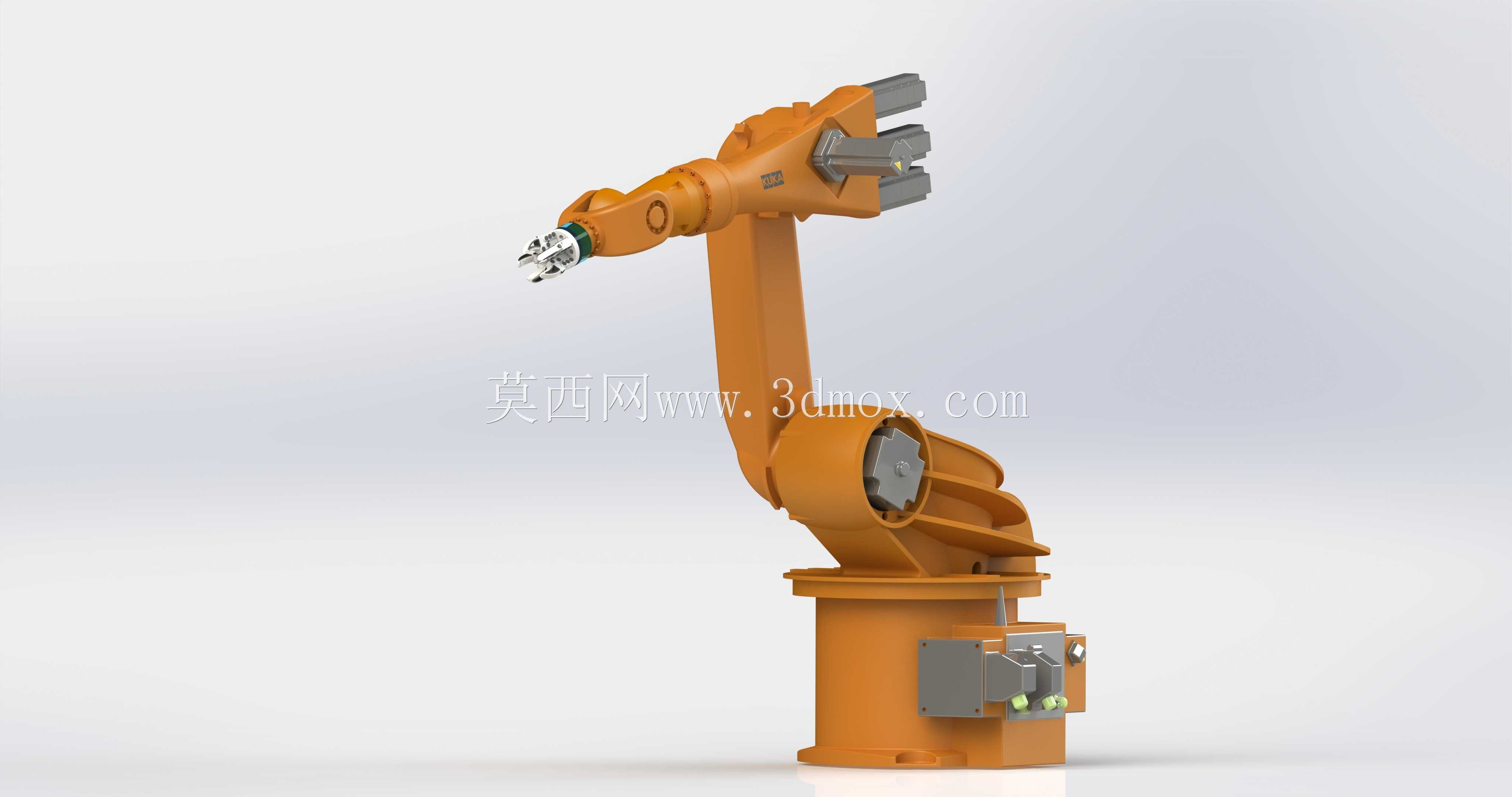

库卡六轴工业机械臂带集成钳爪结构

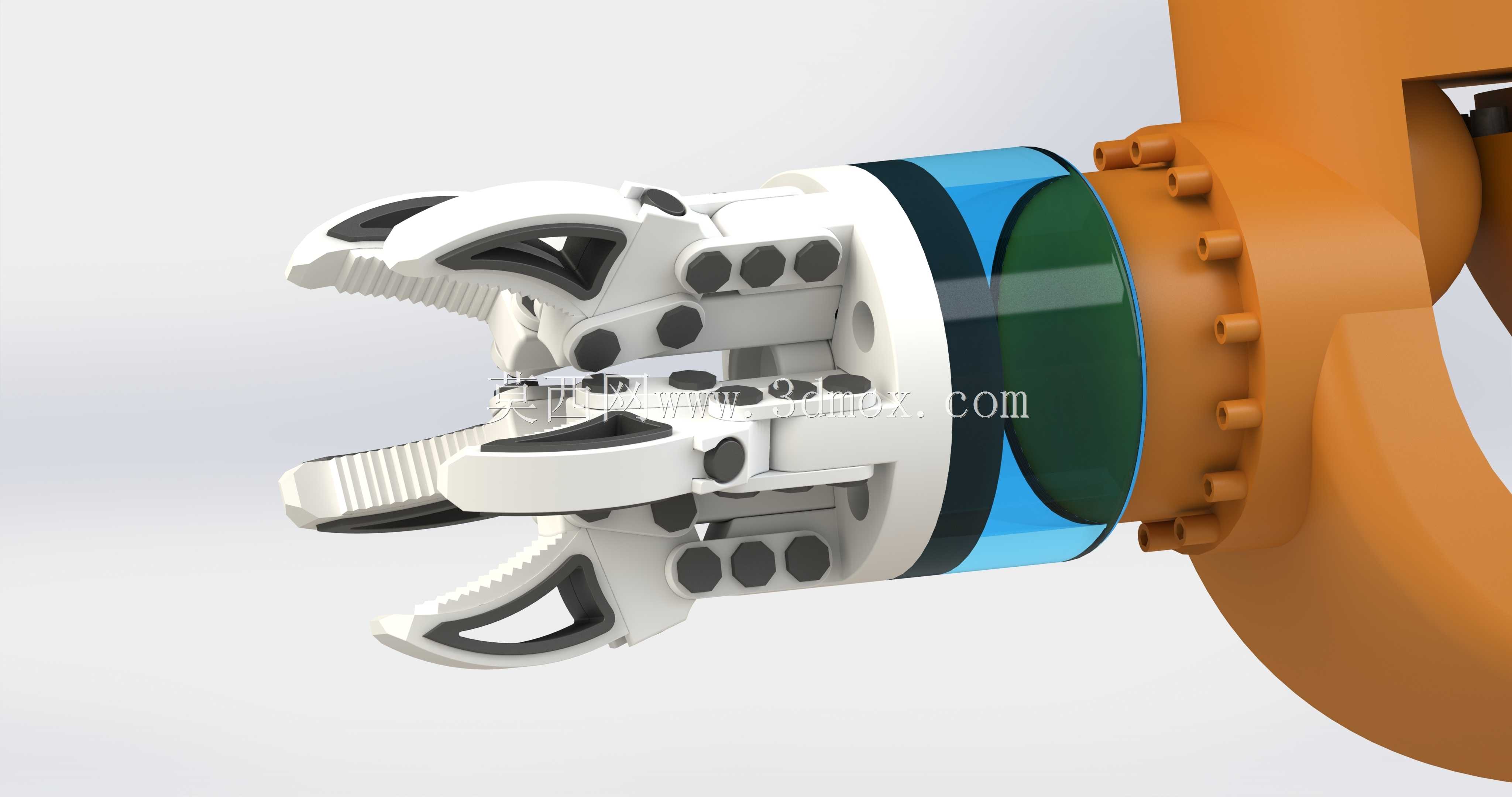

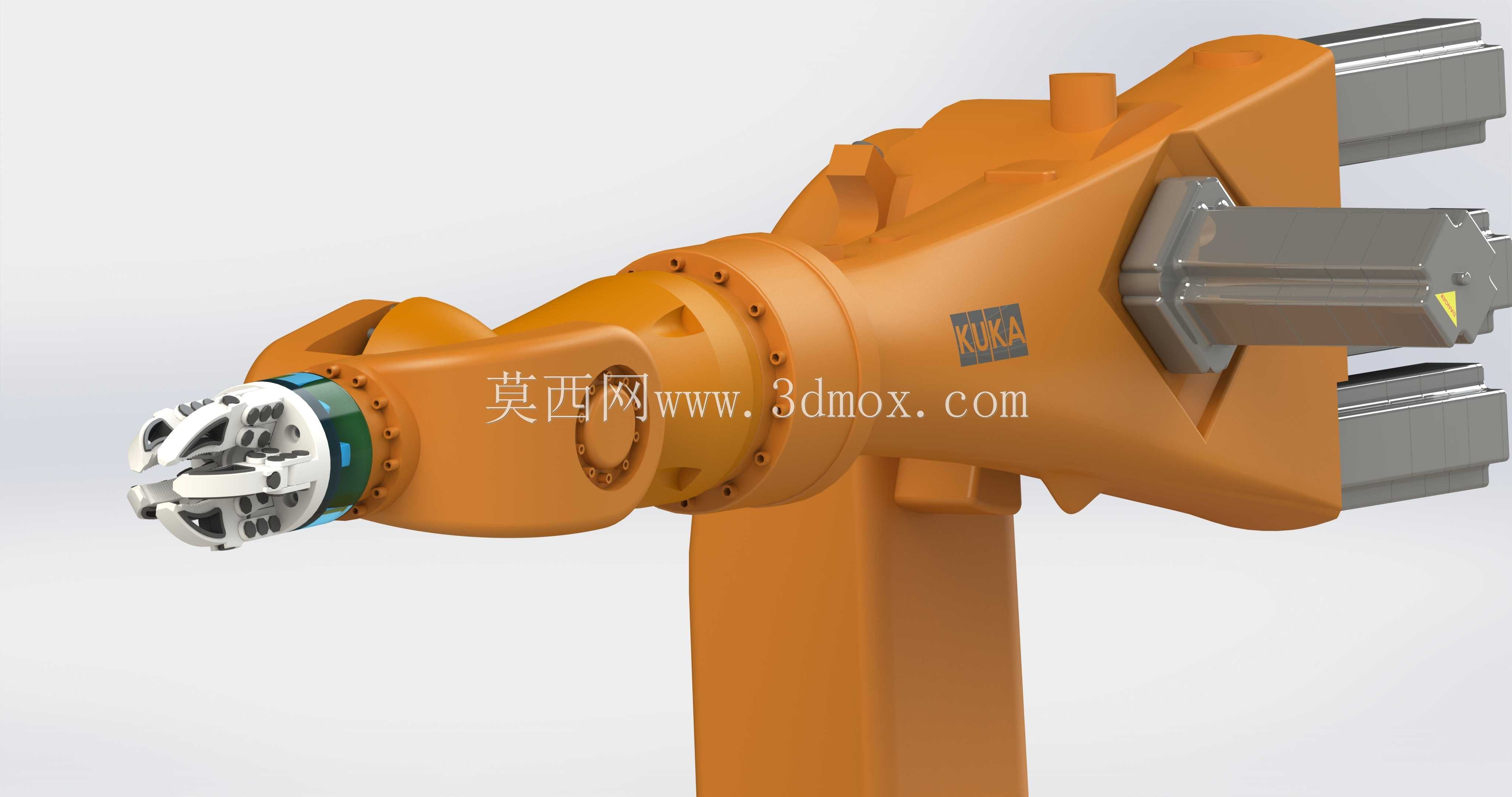

车间现场重载搬运工况下，六轴机械臂的关节连接刚性不足会直接导致末端定位偏移，反复启停的冲击载荷还会让腰座固定螺栓出现疲劳松动，这款集成钳爪的库卡臂结构在设计阶段就针对这些现场痛点做了针对性的结构适配。大臂与肘部的连接法兰面没有采用常规的整面贴合设计，而是在受力集中的铰接点位周边做了局部加厚凸台，既减少了大面积铣削的加工余量，又能让锁紧螺栓的预紧力直接传导到受力核心区，避免长期交变载荷下法兰面出现微变形。腕部的钳爪集成没有采用外挂式安装座，而是把钳爪的驱动气缸嵌入到小臂末端的空腔内，走线顺着臂体内部的预留线槽排布，不会在臂体大幅度回转时出现线缆剐蹭防护栏的隐患，钳爪的开合行程限位做了内嵌式硬限位，就算气压突然波动也不会出现钳口张角超程撞坏工件的情况。腰座的回转支承下方预留了三个定位销孔，现场安装时可以先打定位销再锁螺栓，不用反复校准回转中心的同轴度，能把现场安装调试的时间压缩近三成。肘部的关节走线槽做了圆弧过渡处理，没有尖锐的折角，臂体连续回转时内部线缆不会被折角割破绝缘层，也减少了线缆反复弯折的疲劳损耗。钳爪的指面做了可更换的硬质合金镶块设计，搬运不同粗糙度的工件时只需要更换镶块，不用整体拆卸钳爪主体，日常维护的拆装步骤少了一半。臂体的外表面没有做多余的装饰性凸棱，所有外露面都是顺滑的大弧面，车间落尘后用高压气枪就能直接吹净，不会在缝隙里积留切削碎屑和油污。各关节的油封安装位做了0.2mm的预装导向倒角，更换密封件时不用硬敲油封就能顺利装入，不会因为安装倾斜导致油封提前磨损漏油。末端法兰的连接孔位做了统一的标准间距设计，可以快速更换不同的执行器，不用额外制作转接法兰，适配产线快速换产的需求。
