可调宽度机器人抓袋夹爪机构

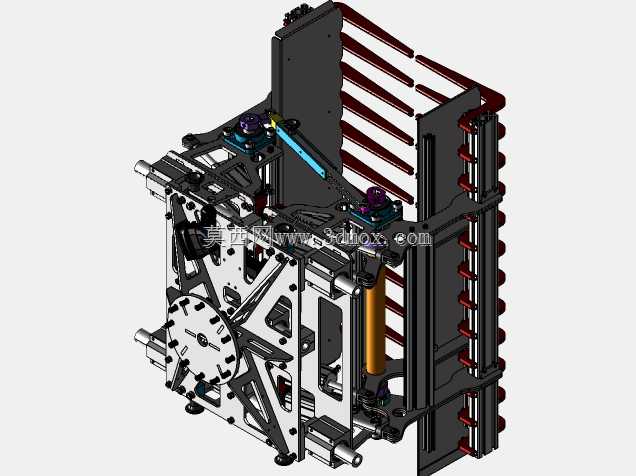

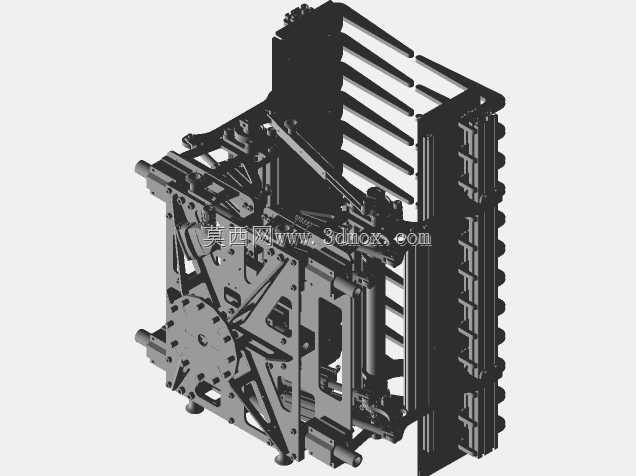

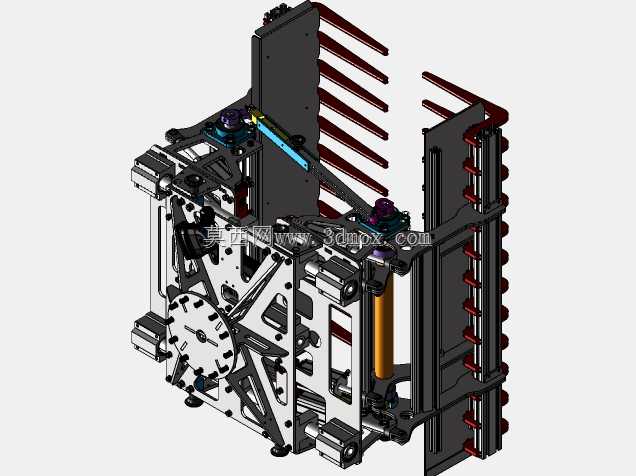

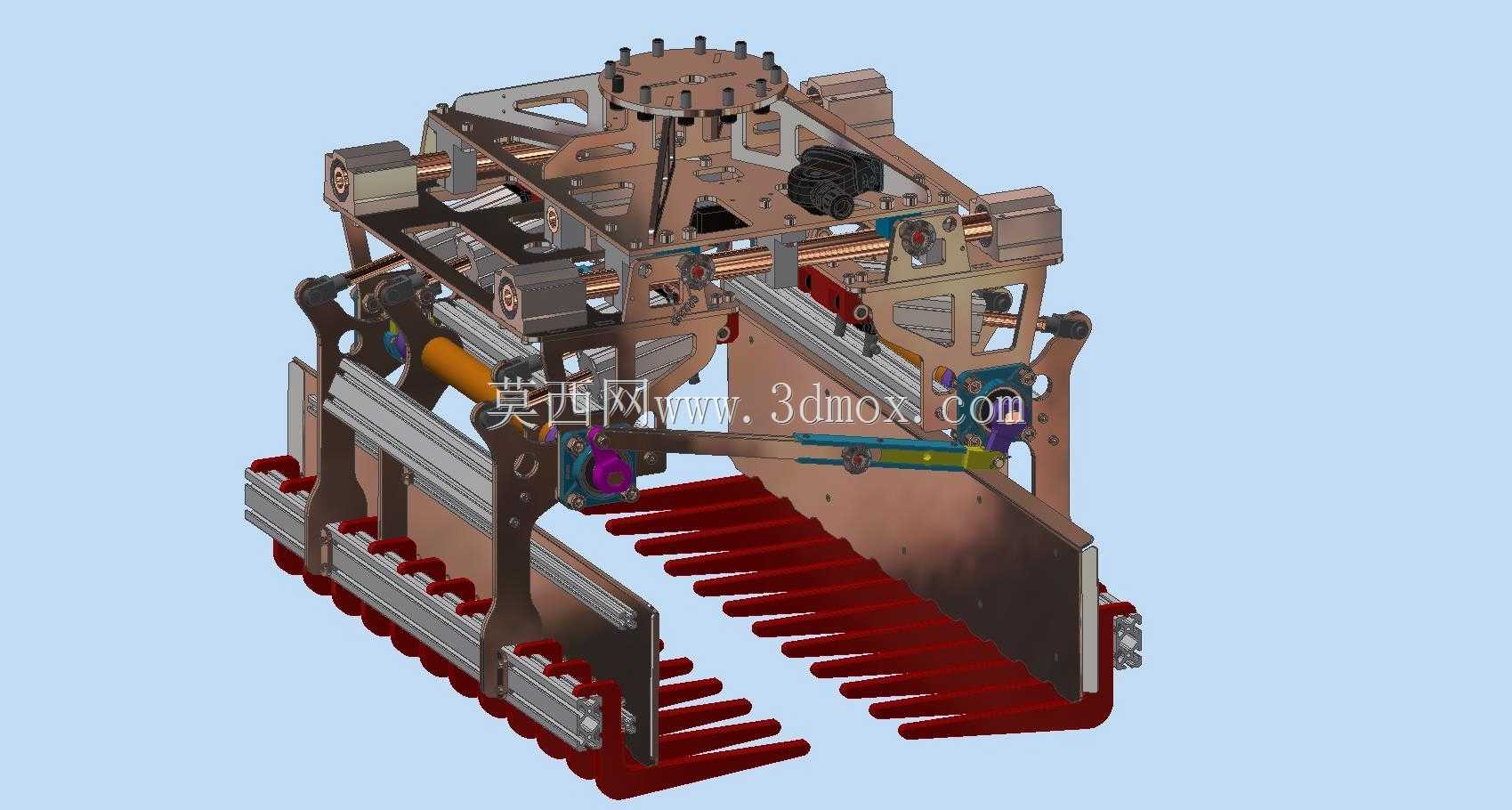

这款可调夹袋器是工业机器人配套的末端执行机构，主要应用于袋装物料的自动化搬运、码垛、拆垛作业场景，覆盖粮油、饲料、化工原料、建材等行业的袋装产品生产线，可适配袋装粉粒料、袋装颗粒料、袋装块状物料的抓取转运需求，替代人工完成重体力的袋装物料搬运动作，适配高速自动化生产线的作业节拍，降低人工搬运的劳动强度与作业风险。该设备的核心用途是安装在工业机器人法兰末端，跟随机器人完成多自由度的轨迹运动，实现袋装物料的可靠抓取、移位、放置动作，可对接生产线的出料工位、码垛工位、拆垛工位、转运工位的作业需求，适配不同规格包装袋的抓取作业，无需更换末端执行器即可完成两种宽度规格的袋型适配，大幅缩减产线换型的调整时间，提升多规格混线生产的作业效率。在功能特性上，该夹袋器采用双列梳齿式托持结构，两侧的红色梳齿托板可在驱动机构的带动下完成开合与宽度调节动作，抓取时梳齿从包装袋底部两侧插入托持，配合侧部的夹持定位结构，可避免袋装物料在转运过程中出现滑落、偏移、袋体破损的问题，夹持力可根据袋内物料的重量与包装袋材质进行适配调整，既保证夹持的可靠性，又不会因夹持力过大造成袋体破损漏料。宽度调节功能可实现400毫米与500毫米两种袋宽的快速切换，调节过程通过线性导轨导向配合驱动元件完成，调节定位精度高，切换后无需额外校准即可直接投入作业，适配市面上主流的25公斤、50公斤规格工业包装袋的抓取需求。在设计思路上，该机构采用框架式主体结构，主体框架采用高强度合金材质加工，在保证整体结构刚性的前提下尽可能降低自身重量，减小对机器人负载的占用，提升机器人的有效负载能力；驱动元件与传动部件均内置安装在框架内部，避免作业过程中粉尘、物料碎屑进入传动结构造成卡滞，提升设备在粉尘工况下的运行可靠性；梳齿托板采用高耐磨、高强度的工程材质制作，边缘做圆弧过渡处理，避免插入托持过程中划破包装袋；整体结构采用模块化设计，各功能部件可快速拆装维护，降低后期运维的难度与成本。在外形尺寸与安装边界上，该夹袋器的顶部设置标准的机器人法兰安装接口，适配川崎CP180型号机器人的末端安装尺寸，安装时无需额外制作过渡转接板，可直接与机器人法兰盘对接固定；整体机构的外形轮廓在最大开合状态下无超出机器人运动包络的突出部件，避免机器人运动过程中与周边设备、护栏发生干涉；梳齿的插入深度经过优化设计，可适配不同厚度的包装袋托持需求，同时不会因插入过深触碰下方的托盘或输送线台面，适配常规码垛工位的托盘高度与输送线高度差，无需额外调整机器人的作业轨迹即可完成常规码垛作业的抓取与放置动作。
