两阶段轴流压气机叶片结构三维设计

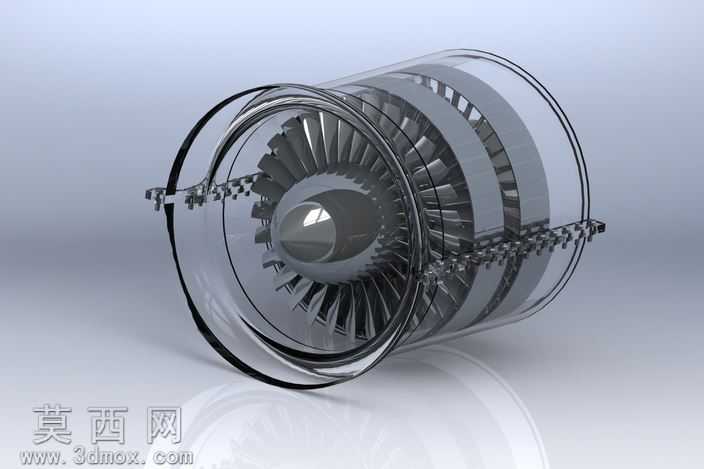

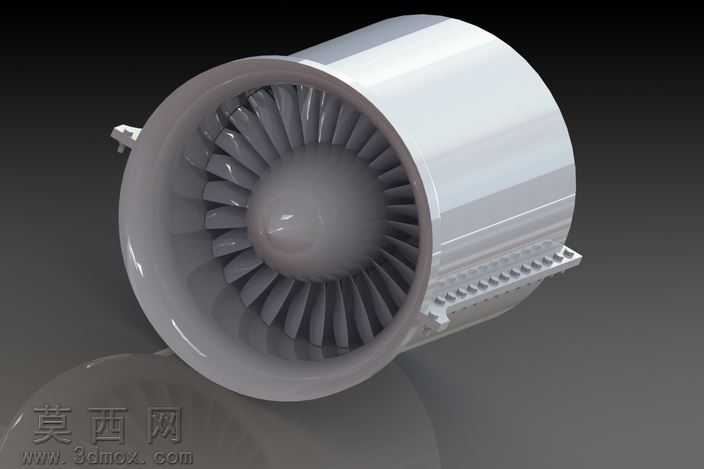

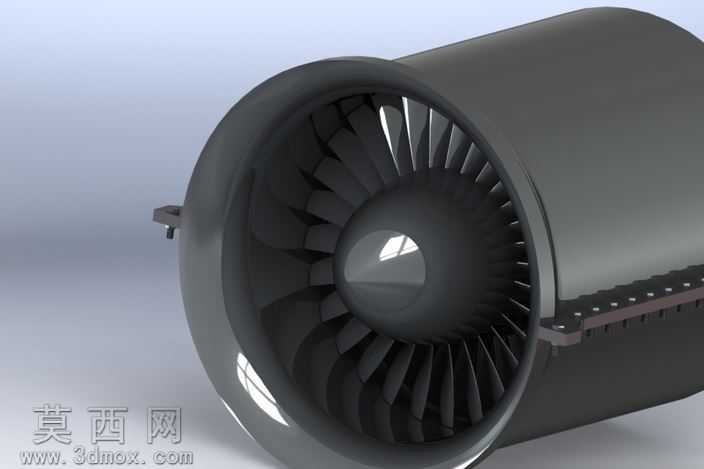

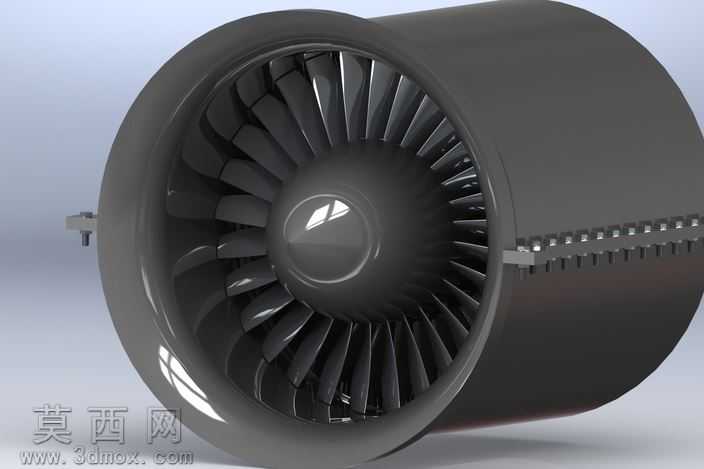

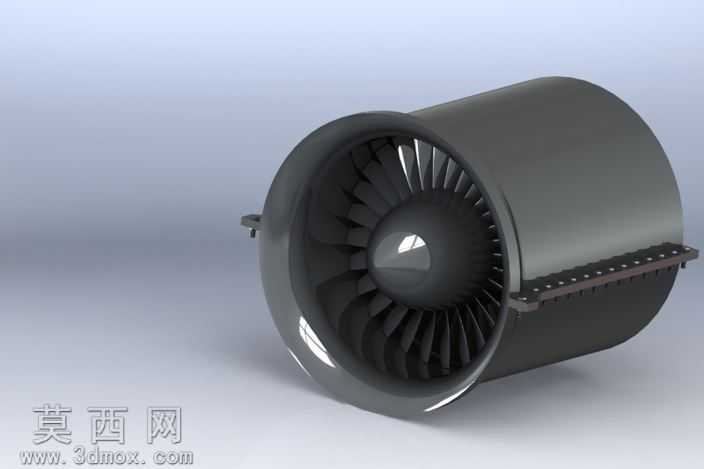

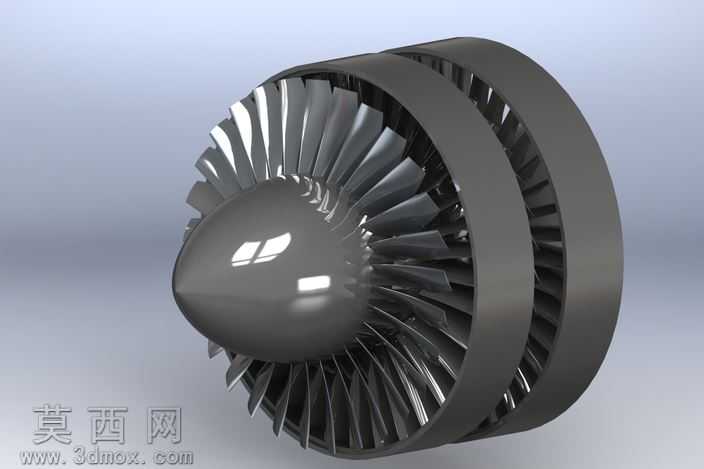

本作品为机械工程专业学生项目产出的轴流压气机三维设计成果，核心聚焦压气机叶片部分的结构设计与三维建模实现，配套的机匣、轮毂、轴等结构仅做视觉完整性补充，未做深度工程化设计。建模阶段采用SolidWorks完成全参数化结构搭建，针对压气机叶片这一核心设计难点，严格遵循轴流压气机气动设计逻辑，先完成叶片基元级的叶型参数定义，确定不同叶高截面的翼型弯度、安装角、弦长、厚度分布参数，再通过放样特征完成叶片的三维曲面成型，保证叶片型面的光顺连续性，满足气动流道的顺滑过渡要求。整体模型还原了两阶段轴流压缩级的结构布局，区别于实际设计中的四阶段压缩机构型，在保证核心叶片设计特征完整的前提下，简化了非核心的多级结构，突出叶片部分的设计成果。渲染阶段采用高光泽金属材质模拟压气机钛合金叶片与机匣的质感，通过环境反射效果凸显叶片型面的曲面精度，机匣部分采用哑光深灰金属材质区分不同部件的材质属性，轮毂部分做高光球面处理强化视觉焦点，引导视线集中在叶片阵列结构上。结构设计上，叶片沿轮毂周向均匀阵列排布，相邻叶片间的流道间隙符合轴流压气机的通流设计要求，机匣内壁与叶顶预留合理间隙，还原真实压气机的装配关系，机匣外侧的安装边结构做简化处理，仅保留视觉识别特征。设计思路上，项目以掌握轴流压气机叶片设计方法为核心目标，跳过了完整涡轮喷气发动机的全系统设计，将全部设计重心放在叶片的气动外形建模上，通过三维建模验证叶型设计的合理性，直观呈现两阶段压气机的叶片排布与流道形态，既满足课程设计的学习验证需求，也通过简洁的视觉化呈现清晰展示轴流压气机核心工作部件的结构特征，帮助理解轴流压缩级的工作原理与结构组成。
