移动式皮带传动空气压缩机结构设计

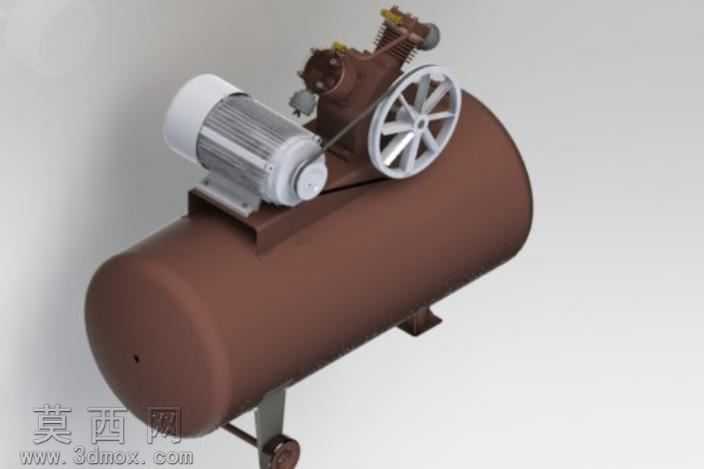

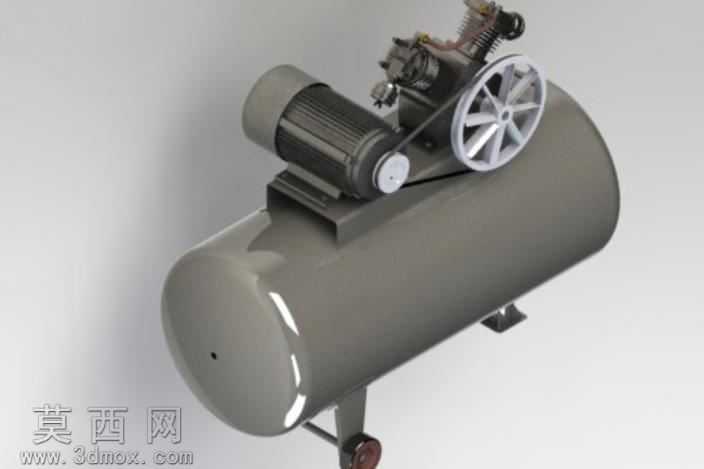

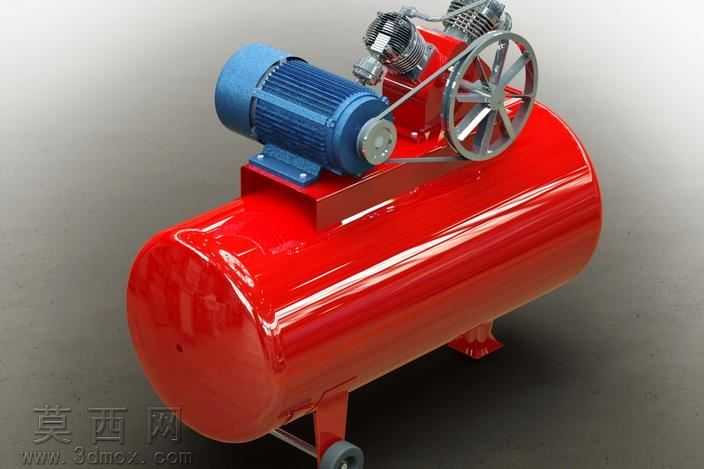

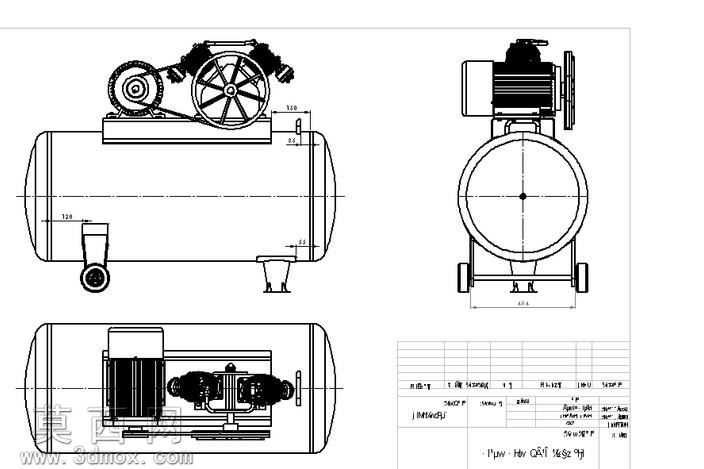

本作品为移动式皮带传动空气压缩机的三维参数化设计模型，建模过程严格遵循通用机械设计规范，完整还原了活塞式空压机的整机结构与装配逻辑。建模阶段首先以卧式圆柱形储气罐为基准载体，通过旋转特征生成罐体主体，结合拉伸、切除特征完成罐体底部的支撑脚、移动脚轮安装位、顶部的泵头安装支座的结构搭建，保证罐体壁厚、安装孔位的尺寸精度符合压力容器的常规设计要求。动力与压缩单元部分，先完成双缸活塞压缩泵头的建模，通过拉伸、扫描特征构建缸体、活塞连杆、进排气阀组的内部结构，还原皮带轮传动的动力传递路径，再完成驱动电机的模型搭建，匹配电机与泵头皮带轮的中心距，添加三角皮带的装配约束，还原皮带减速传动的结构关系。整机附属结构部分，通过钣金特征构建电机与泵头的共用安装底座，添加压力表、安全阀、排气球阀等外接辅件的模型，还原移动式空压机的脚轮、前部支撑支脚的结构，保证整机移动、静置放置的功能结构完整。建模过程中对所有配合面添加了贴合、同轴心的装配约束，运动部件预留了合理的活动间隙，可直观展示皮带传动、活塞往复运动的工作原理。材质渲染阶段，为储气罐赋予哑光金属漆材质，泵头与电机赋予铸铁哑光金属材质，皮带赋予黑色橡胶材质，脚轮赋予硬质橡胶与金属支架的组合材质，压力表表盘赋予透明玻璃与刻度标识材质，通过光影调整突出各部件的结构轮廓与材质差异，清晰展现整机的结构层次。设计思路围绕小型移动式空压机的实用功能展开，兼顾结构合理性与装配工艺性，完整覆盖了储气储压、动力输入、空气压缩、压力调控、移动转运的全功能结构，可用于空压机结构教学、产品改型设计、装配工艺演示等场景，模型结构严谨，各部件尺寸比例协调，能够准确反映传统皮带传动活塞式空压机的典型结构特征。
