阿特拉斯科普柯ZR275空气压缩机结构设计

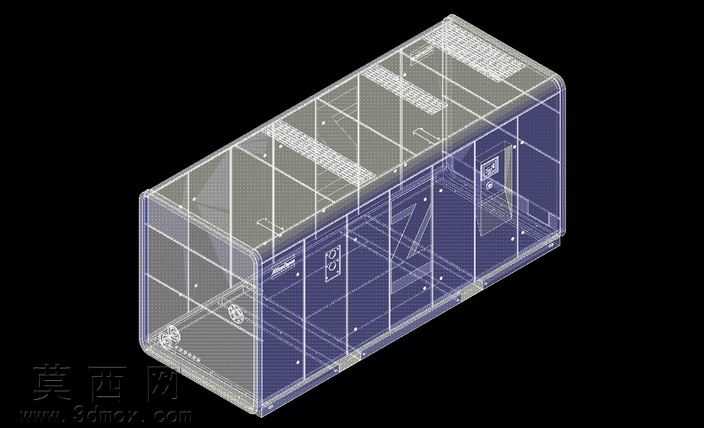

本作品为阿特拉斯·科普柯ZR275型空气压缩机的三维结构设计模型，建模过程严格参考该型号无油螺杆空压机的真实工业产品尺寸与结构逻辑，采用线框半透明渲染方案呈现设备整体布局，可清晰展示内部腔体分隔、部件排布与外部柜体的框架结构。建模阶段首先搭建整体长方体柜体的基准框架，按照工业产品的钣金机柜设计逻辑，划分出设备的进气段、压缩主机段、冷却段、电控段四大功能分区，每个分区的框架型材采用等比例还原的金属材质参数，赋予哑光银白的金属质感，柜体的外护板采用半透明的浅蓝灰色工程塑料材质，调整透明度参数至30%，既保留外轮廓的完整性，又可直观透视内部的结构布局。模型细节处理上，还原了柜体侧面的检修门、操作控制面板、通风格栅、吊装固定脚等外部结构件，每个结构件的倒角、安装孔位都按照真实产品的工艺要求做了细化处理，内部的框架加强筋、隔板固定位也做了1:1的结构还原，保证模型的结构合理性与工业参考价值。设计思路围绕工业设备的结构展示需求展开，摒弃了冗余的外观装饰，重点突出设备的模块化分区设计逻辑，通过半透明材质的运用，让观看者无需拆解模型即可清晰掌握该型号空压机的整体结构组成、部件安装位置与柜体的框架受力结构，可用于工业设备教学、产品结构演示、空压机选型参考等场景，模型的各部件均做了独立分组，可根据需求单独拆分展示单个功能模块的细节结构，也可调整材质参数切换为实体渲染效果，满足不同的展示使用需求。
