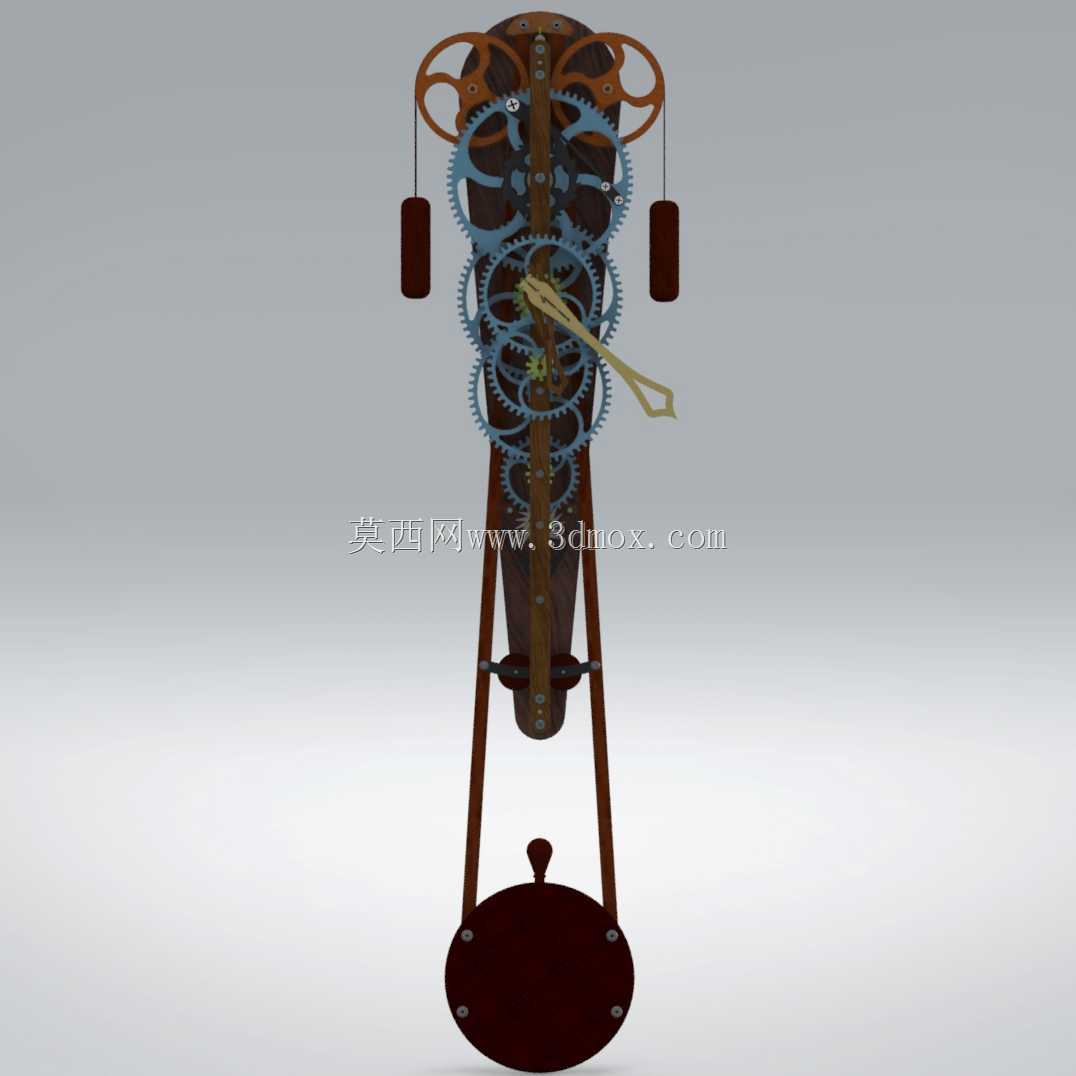

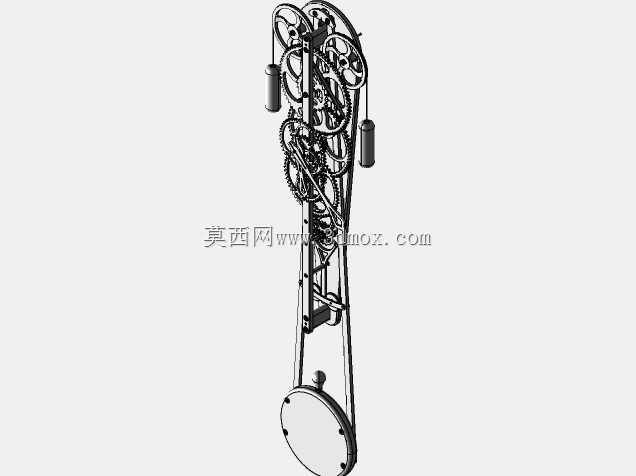

镂空齿轮传动立式木质机械钟结构

传统落地式机械钟的木质支架与金属齿轮组的配合公差，一直是手工制作场景里最容易出现卡滞的核心痛点，这套结构在设计阶段就针对木质件的形变特性做了适配调整。长条形木质支撑腿的安装孔位没有采用常规的同轴等径设计，靠近底部配重底座的孔位预留了0.12mm的径向补偿量，抵消木材因温湿度变化产生的横向胀缩，避免齿轮轴两端被支架抱死出现停走问题。外露的多层齿轮组全部采用渐开线齿形修正，相邻啮合齿轮的中心距偏差控制在0.08mm以内，既保证传动过程中没有多余回差，又不会因为齿面过盈配合增大走时阻力。钟摆的悬挂支点做了减摩结构优化，接触位置采用圆弧面过渡，没有额外加装轴承，靠木质件自身的低摩擦特性配合配重块的重力实现稳定往复摆动，减少了不必要的装配零件。指针的固定座做了防松卡槽设计，不需要额外点胶固定，装配时直接卡入时针轴的扁位即可，后期维护拆卸也不会损伤轴面。两侧的重锤挂绳轮做了防跳槽的挡边结构，挡边高度比绳径大1.5mm，即使重锤晃动幅度过大也不会出现绳索脱出卡入齿轮间隙的问题。底部圆形底座的配重块安装槽做了下沉式设计，重心比常规结构低12mm，整套钟体放置在平面上的抗侧翻能力提升明显，不需要额外固定也能保持稳定。齿轮组的排布没有采用封闭壳体包裹，全部外露的结构既方便观察传动状态，也减少了壳体加工的工序，木质支架的边缘全部做了圆角打磨处理，没有尖锐棱角，装配过程中不会划伤零件表面。走时系统的动力传递路径经过多轮验证，重锤下落的动力经过四级齿轮减速后传递到指针轴，传动比匹配精准，不需要额外增加调速机构就能实现稳定的走时速率，整套结构的零件数量比同规格机械钟减少近三成，加工难度大幅降低，不管是CNC加工还是手工裁切制作都能顺利实现装配，不需要复杂的专用工装辅助。
