自行车车轮修整校准支架结构设计

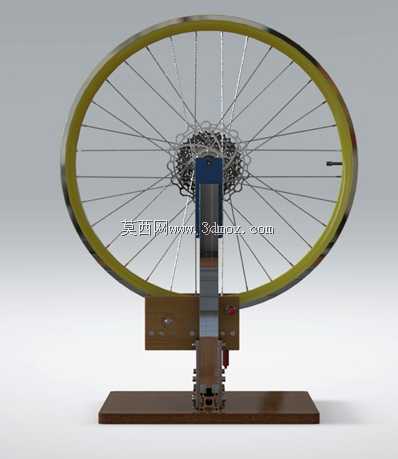

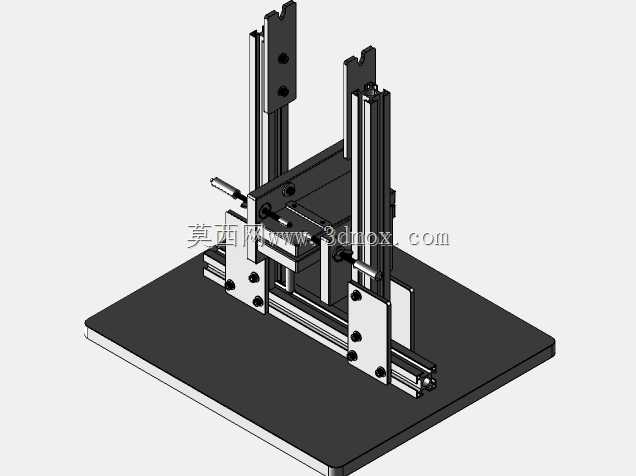

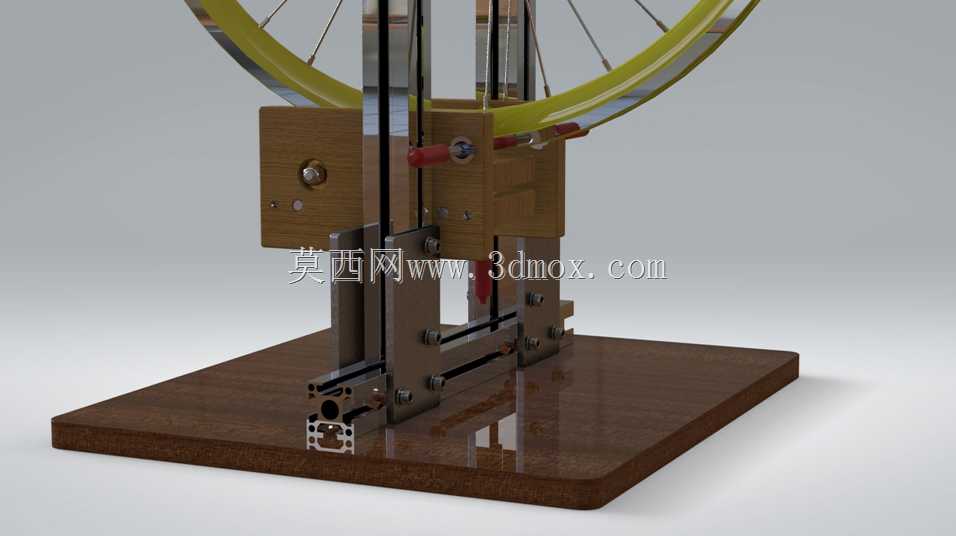

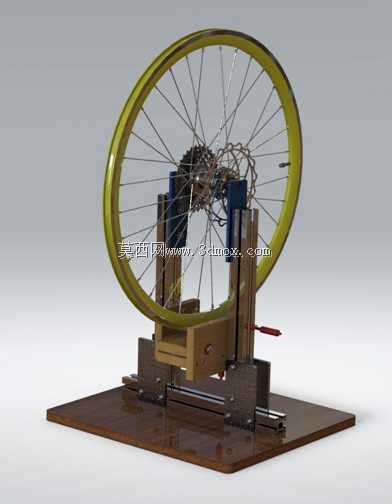

这款轮组修整支架主要面向自行车门店维修、个人骑行爱好者轮组调校、小型单车组装工坊的日常作业场景，可完成车轮径向跳动校准、轴向偏摆修正、辐条张力调整等核心作业，替代传统简易靠模式校轮工具，提升调校精度与作业效率。从功能特性来看，支架底部采用平整厚重的木质基座，保证作业过程中整体结构无晃动偏移，基座上方设置双立柱支撑结构，立柱采用铝挤型材质加工，兼顾结构强度与轻量化需求，两侧支撑臂可通过螺纹丝杆机构实现间距调节，适配不同开档尺寸的自行车轮组，涵盖常规公路车、山地车、城市通勤车的常见轮径规格，支撑端设置可转动的轮轴固定座，轮组装夹后可顺畅转动，方便逐段检测轮圈的形位偏差。支架上集成的可调式靠表座，可根据检测需求调整接触位置，分别抵靠轮圈的径向端面与轴向侧面，转动轮组时即可直观读取跳动量数值，配合辐条扳手调整对应位置的辐条张力，逐步将轮圈跳动控制在合格范围内。设计过程中优先考虑易加工性与装配便捷性，铝挤型立柱采用标准型材切割加工，无需定制复杂开模件，木质基座可通过常规板材裁切打孔完成，螺纹调节件采用标准通牙丝杆配套手拧旋钮，无需额外定制专用操作件，普通机加工条件即可完成整套支架的制作，整体装配无需复杂工装，各部件通过螺栓紧固即可完成组装。安装边界方面，基座整体长宽尺寸控制在桌面放置的合理范围内，可直接放置在常规维修工作台面上使用，无需额外地面固定，双立柱的最大调节高度可覆盖从20寸小轮径到29寸大轮径的轮组装夹需求，支撑臂的横向调节行程覆盖100mm到150mm的常见轮组开档尺寸，装夹后轮组转动时与支架各部件无运动干涉，靠表座的调节行程可适配不同宽度的轮圈截面，保证检测触头可稳定接触轮圈检测面。实际作业时，将轮轴固定在两侧支撑座上锁紧，调整靠表触头接触轮圈后预压合适量程，缓慢转动轮组即可标记出跳动超差的位置，通过调整对应辐条的松紧度逐步修正轮圈形位，相比手持轮组目测调校的方式，可大幅降低调校误差，保证轮组装车后的转动平顺性，减少骑行过程中的轮组偏摆带来的阻力增大、刹车蹭圈等问题。
