参数化可配置渐开线直齿圆柱齿轮

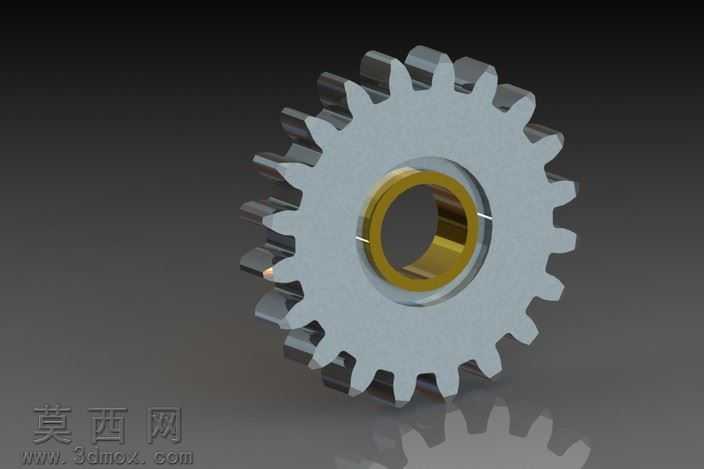

本作品为基于三维建模软件搭建的参数化渐开线直齿圆柱齿轮模型，核心设计逻辑围绕渐开线齿廓的精准生成与配置化拓展展开，建模过程严格遵循机械设计中渐开线齿形的数学定义，通过草图驱动的方式构建齿廓基准曲线：首先确定齿轮的分度圆、基圆、齿顶圆、齿根圆四个核心基准圆，依据渐开线生成原理绘制单齿齿廓曲线，通过圆周阵列操作完成全齿分布，再对齿根位置进行符合强度要求的圆角过渡处理，避免应力集中问题。模型采用设计表关联参数的方式实现多配置拓展，将模数、齿数、压力角、齿厚、轴孔直径、键槽尺寸等核心齿轮参数与设计表进行绑定，使用者无需重新绘制齿形，仅需在设计表中调整对应参数数值，即可快速生成不同规格、不同传动参数的渐开线齿轮模型，大幅提升同类型零件的建模效率。模型的结构设计完全贴合实际机械加工的工艺要求，中心轴孔与键槽的尺寸公差预留合理，齿面与端面的结构过渡顺滑，无建模过程中常见的碎面、重叠几何、破面等问题，可直接导入装配体用于传动机构的运动仿真，也可导出工程图用于后续的加工生产参考。渲染阶段采用金属哑光材质模拟实际钢制齿轮的表面质感，通过柔和的环境光与定向补光突出齿廓的曲面形态与结构细节，阴影效果自然真实，能够清晰展示齿轮的整体结构与齿形特征。整个建模过程兼顾了设计的精准性与使用的便捷性，既保证了渐开线齿形的啮合精度符合机械传动的设计标准，又通过参数化配置的设计思路拓展了模型的适用场景，可广泛用于机械传动系统的方案设计、教学演示、装配验证等多个场景，能够帮助设计者快速完成齿轮类零件的选型与建模工作，减少重复建模的时间成本。
