T-Maker12V20A开关电源壳体结构

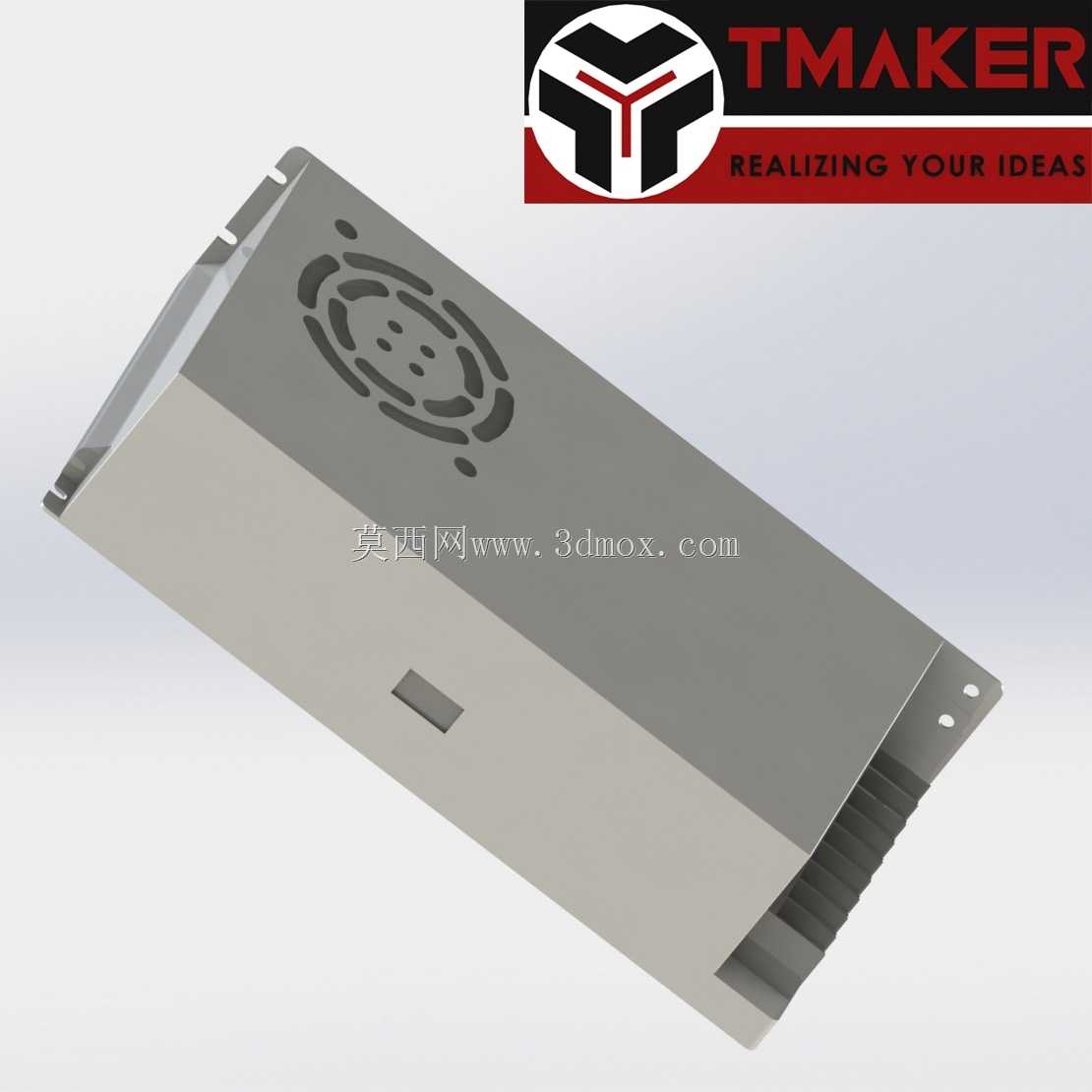

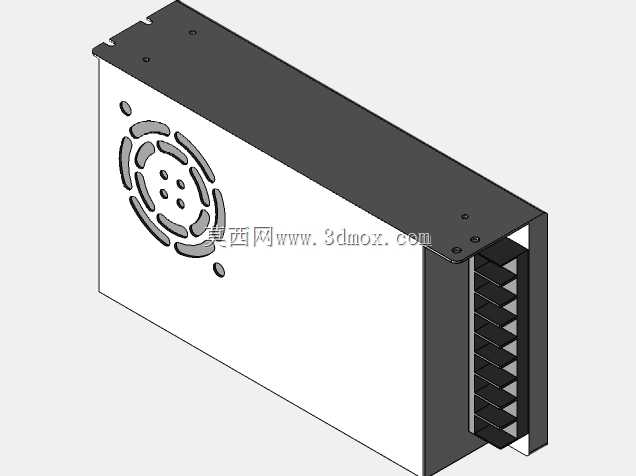

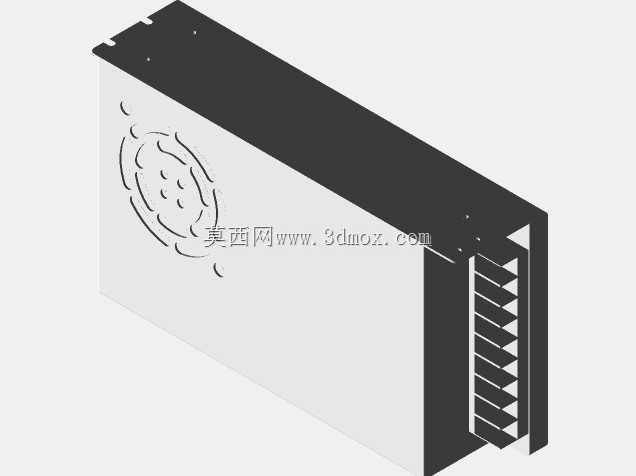

常规中小功率开关电源壳体量产时，最容易被忽略的是钣金折弯后的装配干涉问题，尤其是带侧装固定耳的款式，折弯R角如果和内部PCB板边缘预留间隙不足，组装时螺丝锁紧的拉力会让钣金微变形，直接剐蹭板上的电解电容引脚，埋下短路隐患。这款12V20A电源的壳体在结构处理上，特意将两侧安装耳的折弯根部做了内凹让位，避开了PCB板边缘的元件排布区，哪怕钣金公差浮动到±0.2mm，也不会出现剐蹭问题。顶部的散热风扇开孔没有采用常规的整面圆形冲孔，而是做了三段式弧形格栅，既保证了通风面积，又避免了大尺寸开孔带来的壳体顶面刚度下降，哪怕堆叠放置其他轻型设备，顶面也不会出现凹陷变形。侧面的散热齿槽采用了不等距排布，靠近功率管的位置齿缝更宽，进风阻力更小，能直接把发热元件的热量带走，远离热源的位置齿缝收窄，兼顾壳体的整体防护性，避免大尺寸缝隙进灰导致的绝缘下降。壳体前端的接线槽做了外翻边处理，接线时电线的绝缘皮不会被钣金锐边割破，哪怕是现场施工时硬拽电线，也不会出现绝缘层破损的问题。底部的固定螺柱采用了压铆工艺，和钣金壳体结合强度高，反复拆装PCB板也不会出现滑牙问题，螺柱的高度刚好让PCB板和壳体底部留出2mm的间隙，避免板底的焊盘直接接触金属壳体造成短路，同时这个间隙也能形成底部的空气流通层，辅助带走板底的热量。壳体表面采用了哑光喷塑处理，不会像亮面处理那样容易留下指纹和划痕，工业场景下长期使用也能保持外观整洁，喷塑层的绝缘性能也能额外增加一层安全防护，哪怕内部出现元件脱落接触壳体内壁，也不会出现外壳带电的风险。两侧安装耳上的长圆孔做了去毛刺处理，安装时可以根据机柜的固定孔位微调位置，不用精准对位也能顺利锁紧螺丝，现场安装效率能提升不少。
