大行程台式CNC雕刻切割设备结构

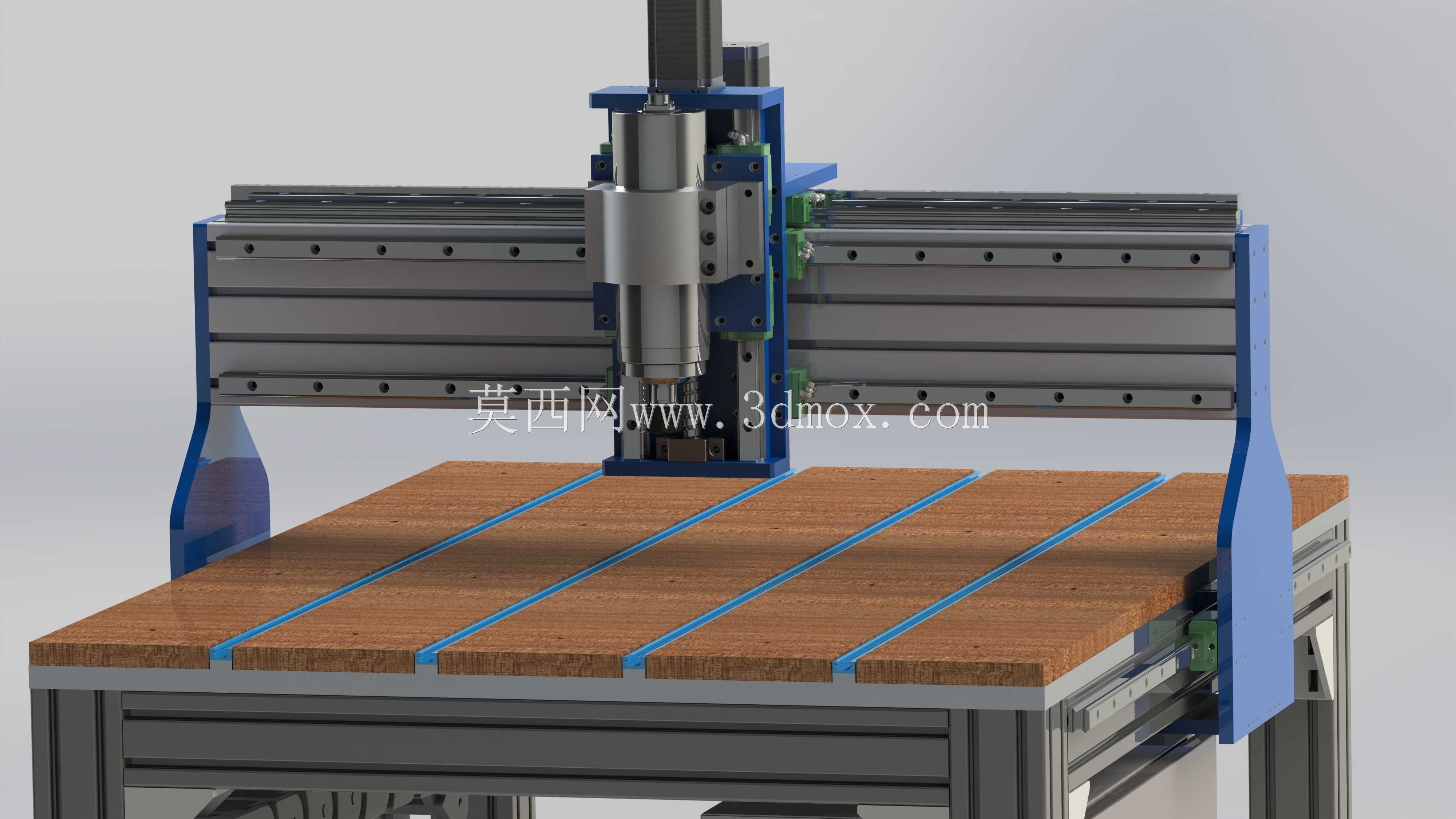

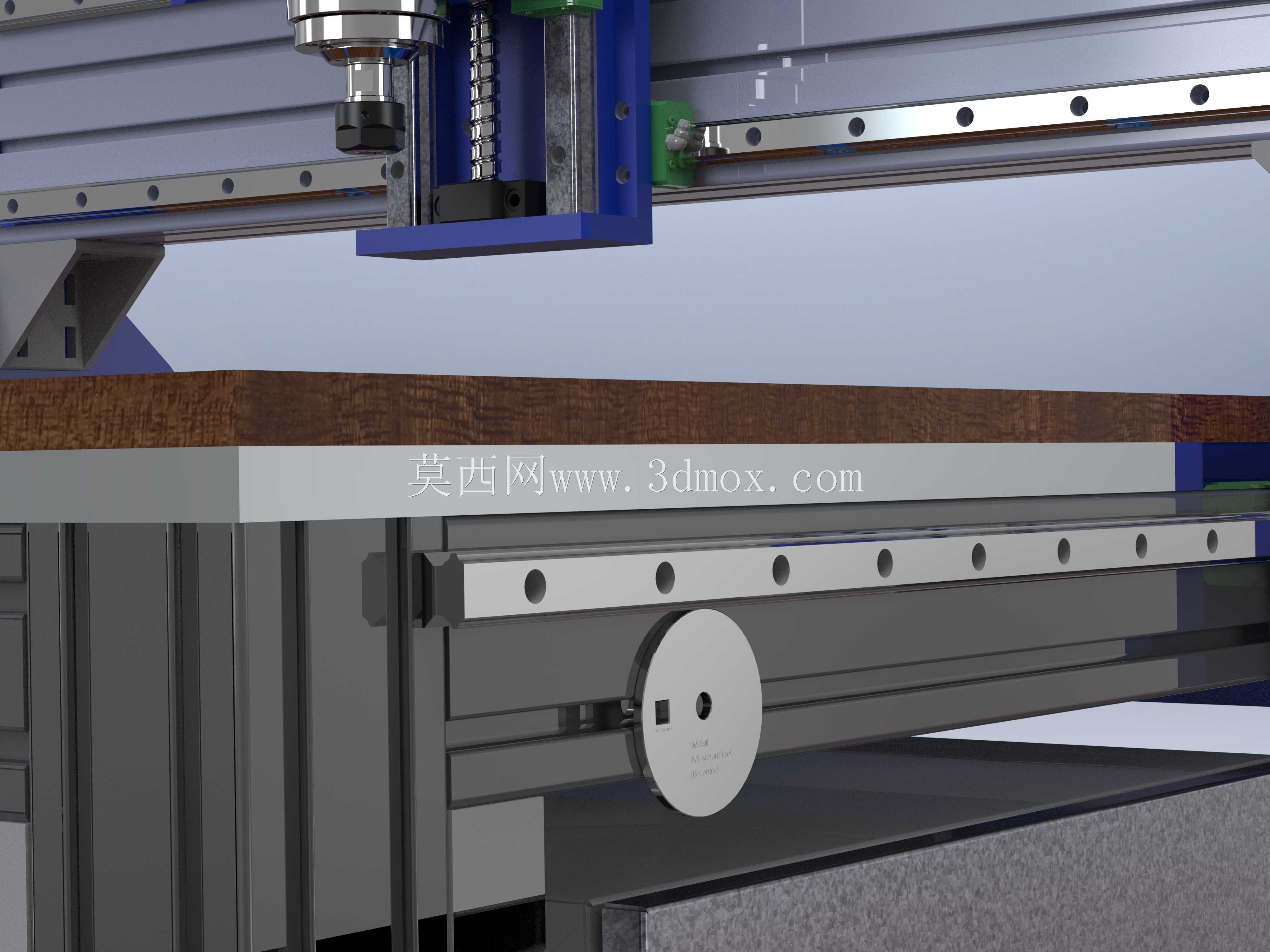

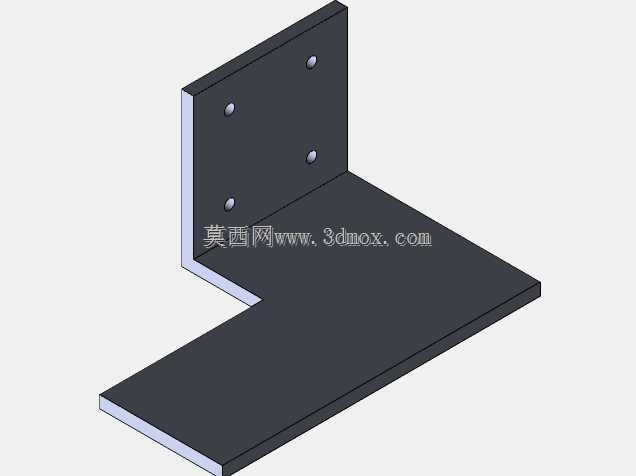

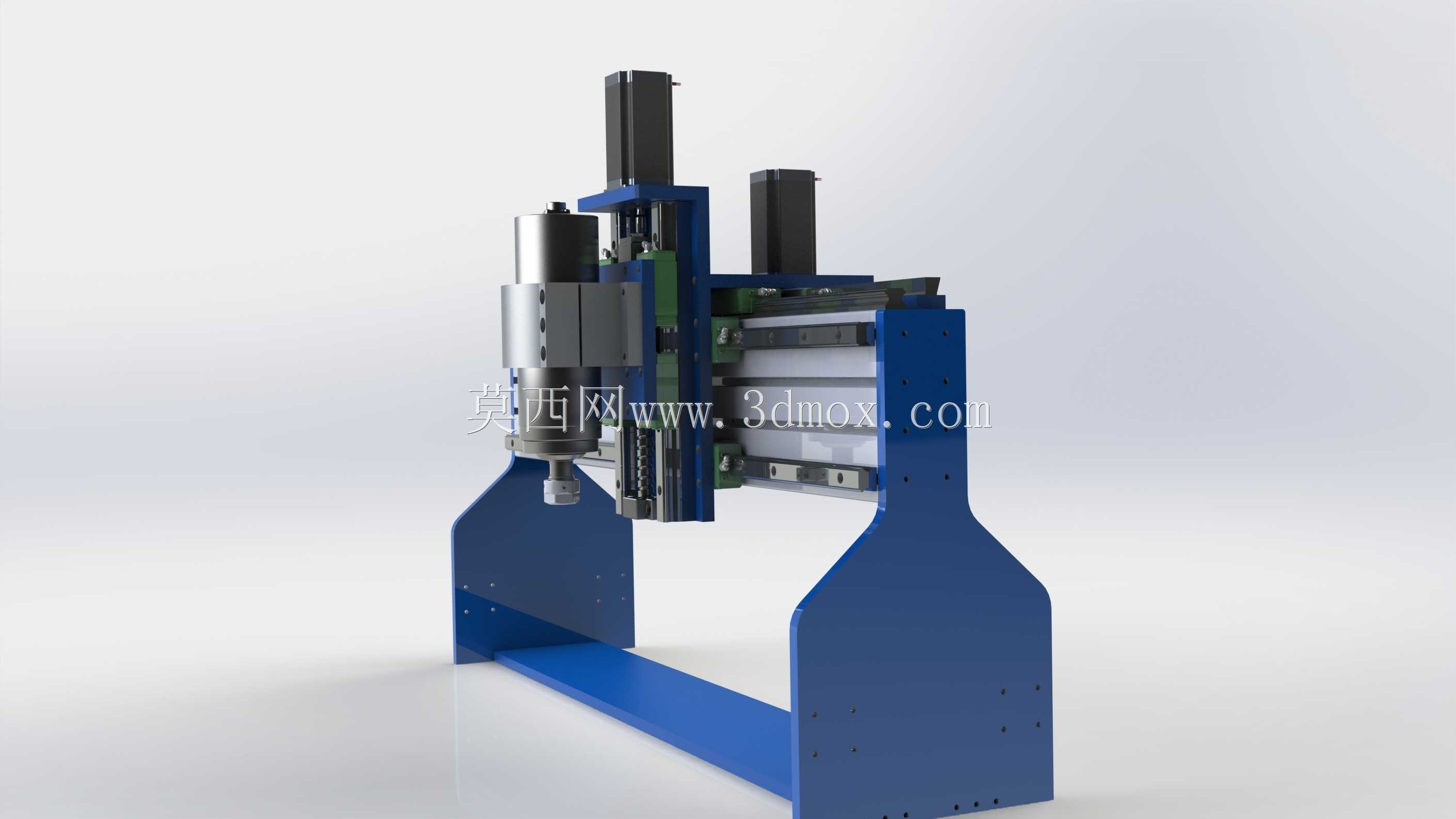

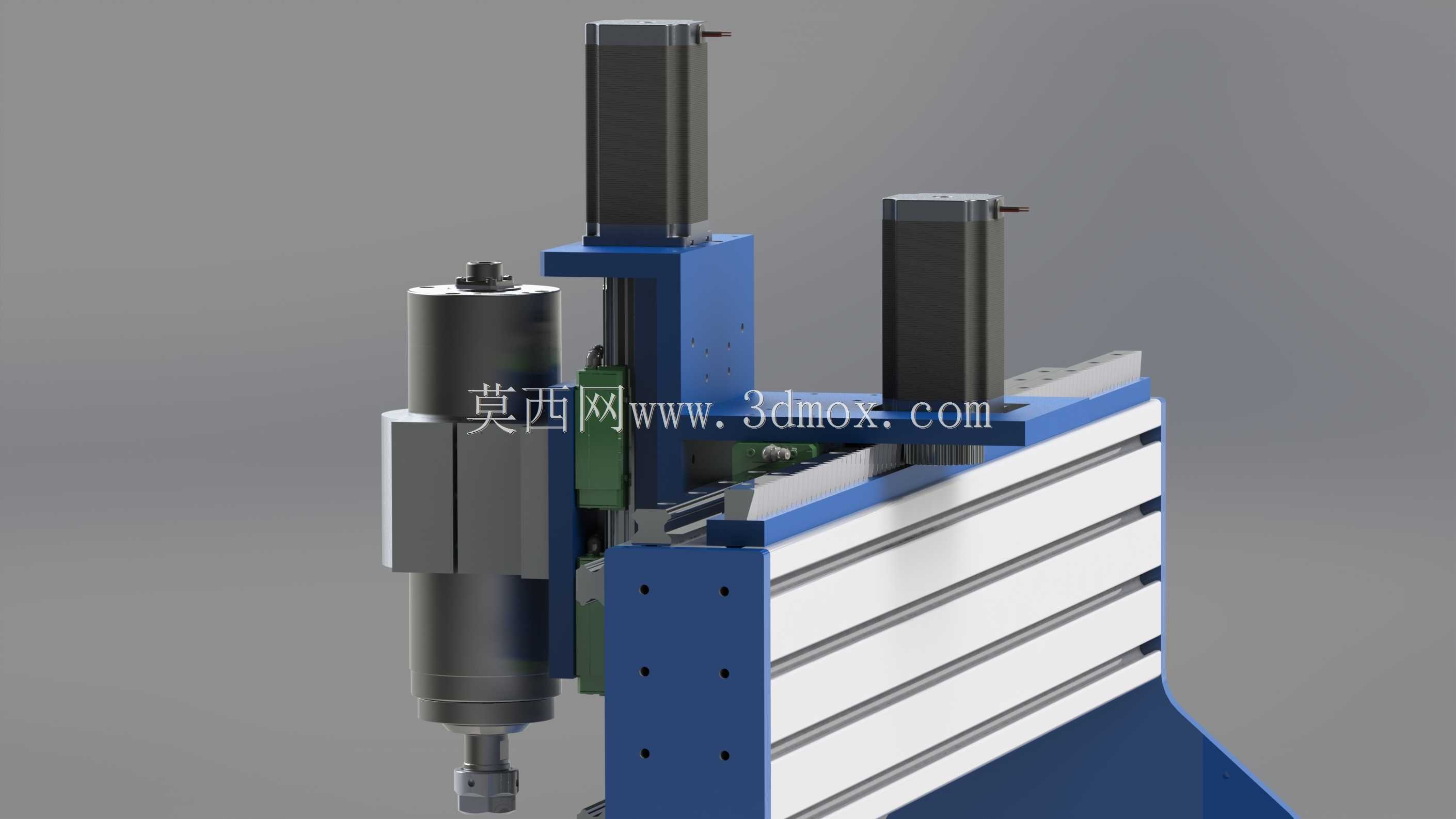

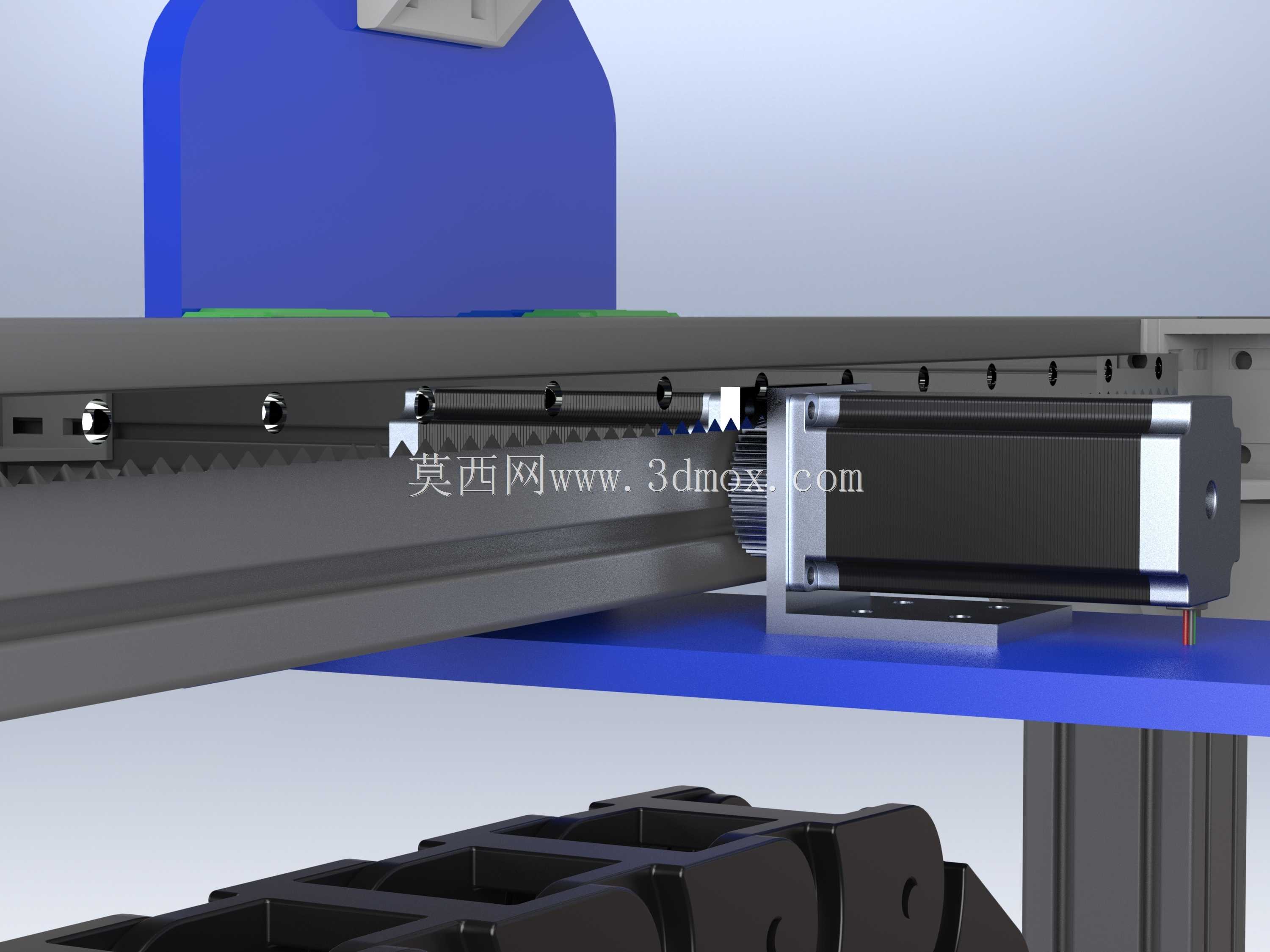

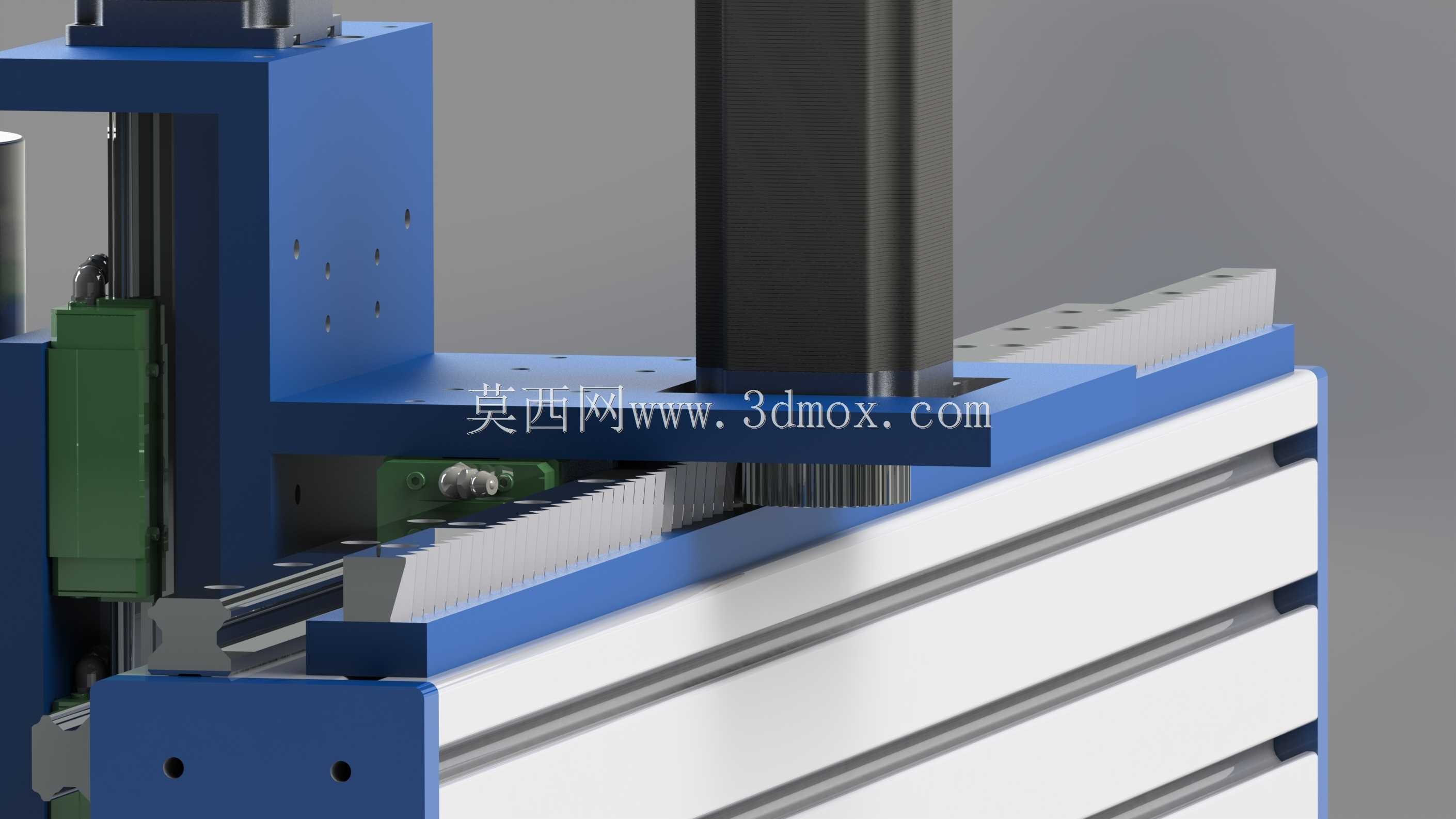

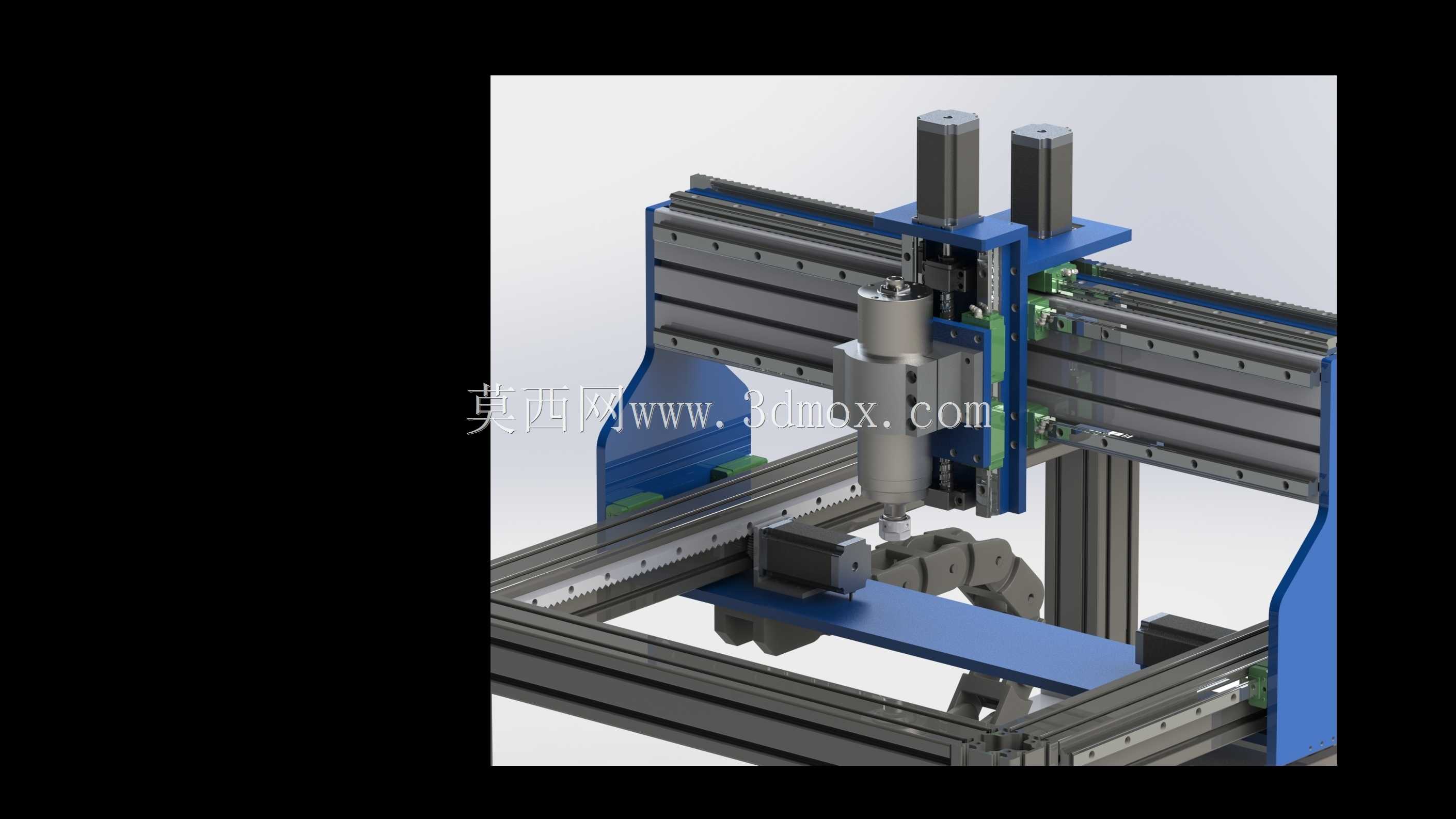

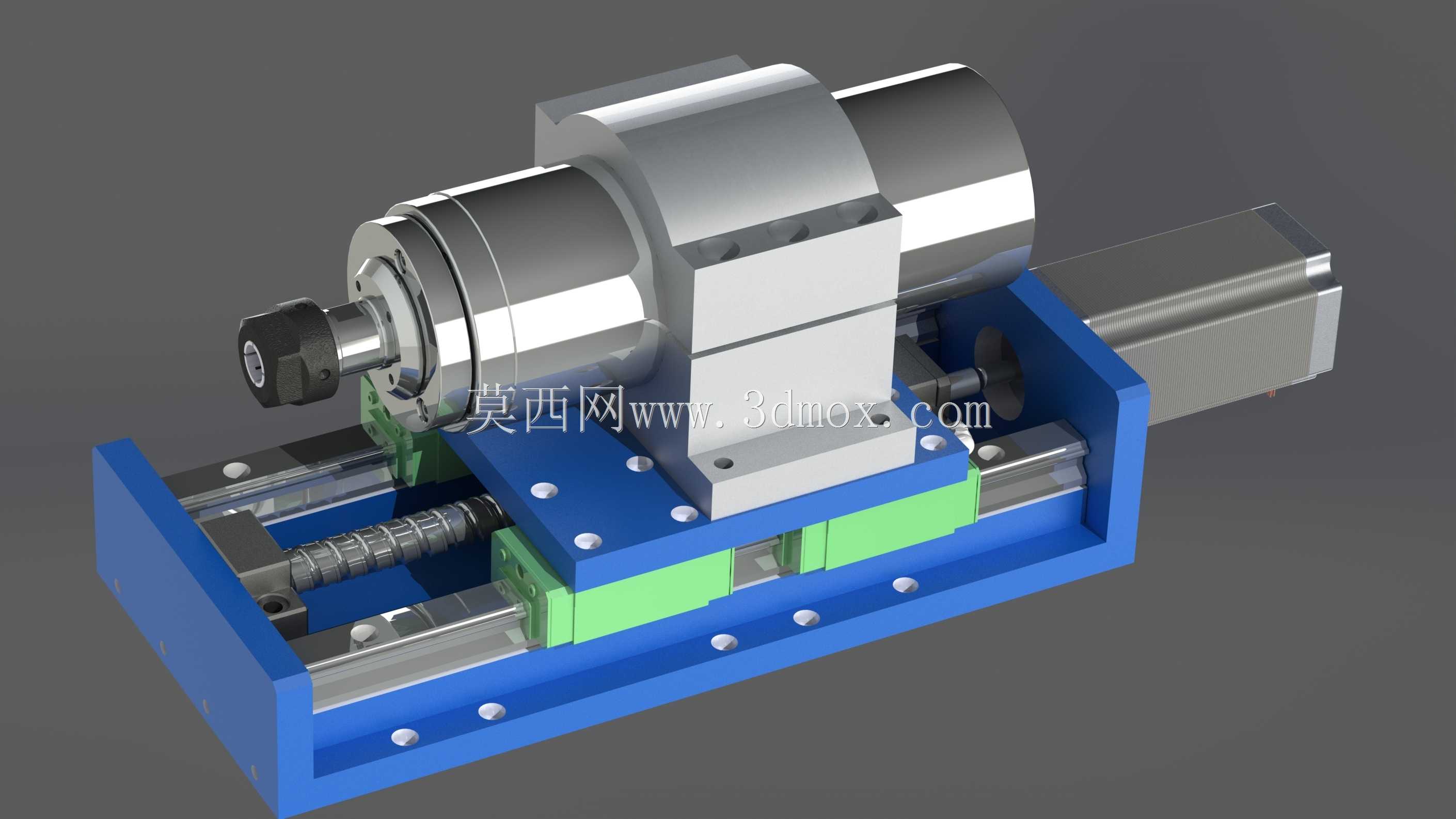

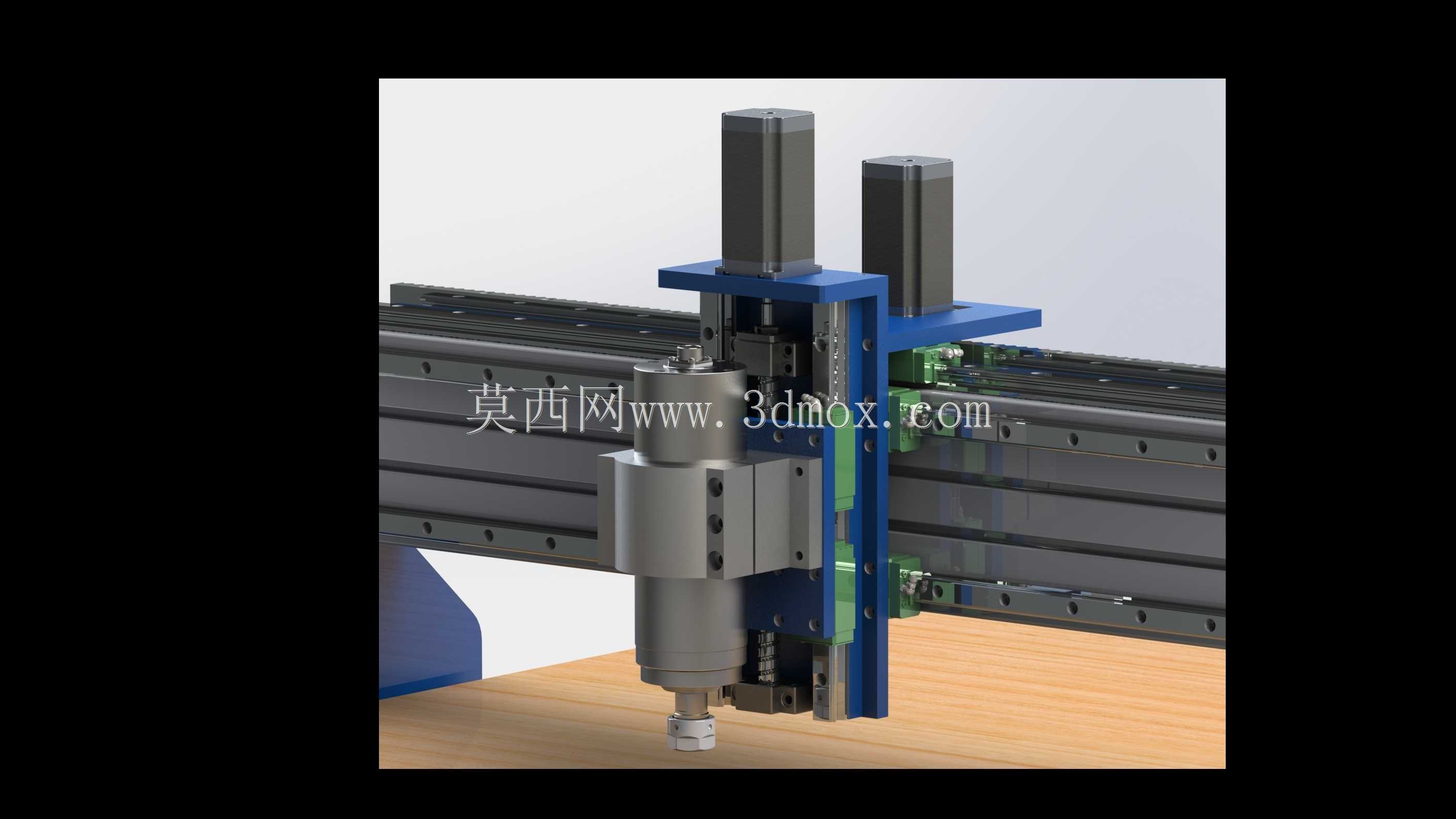

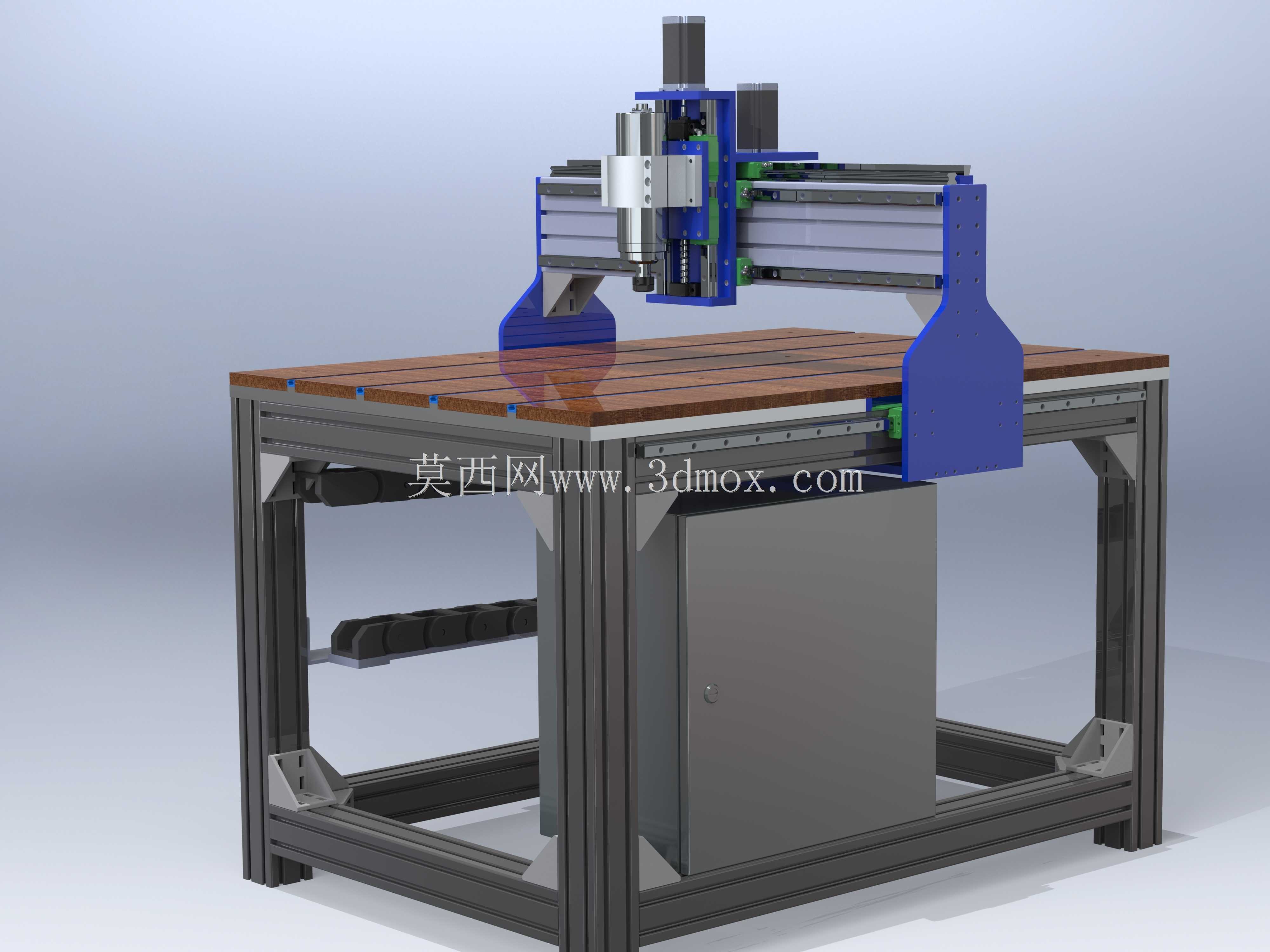

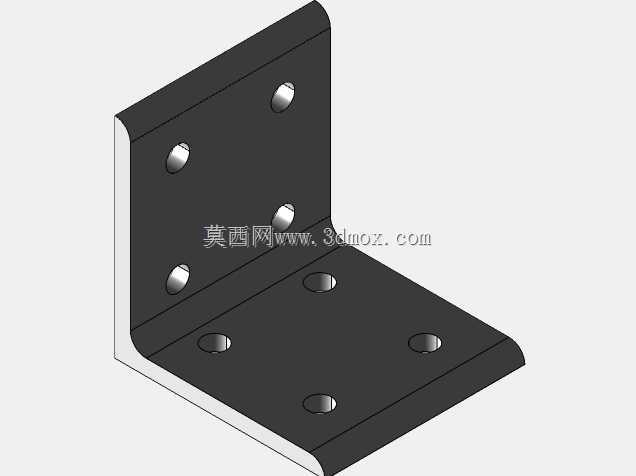

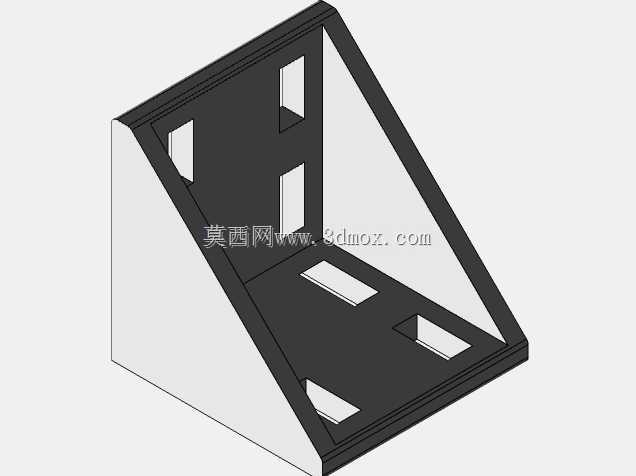

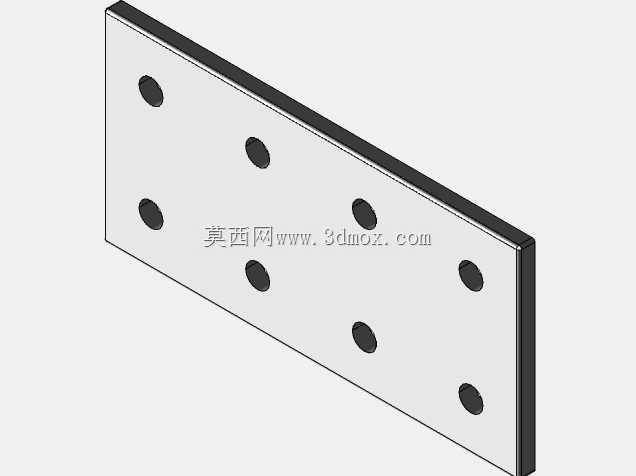

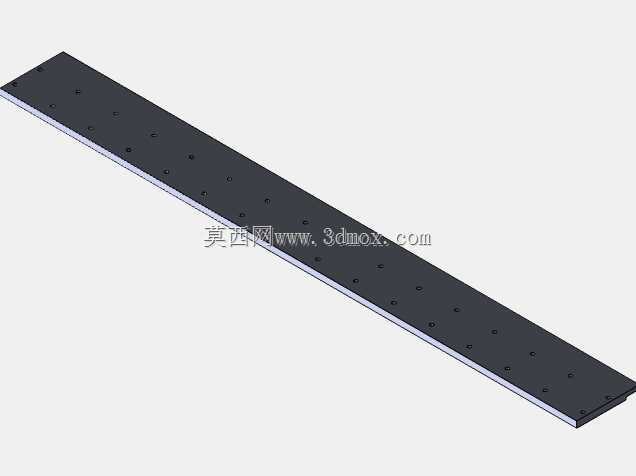

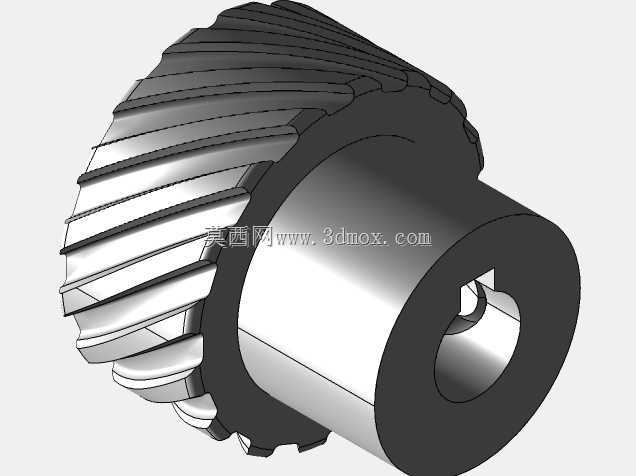

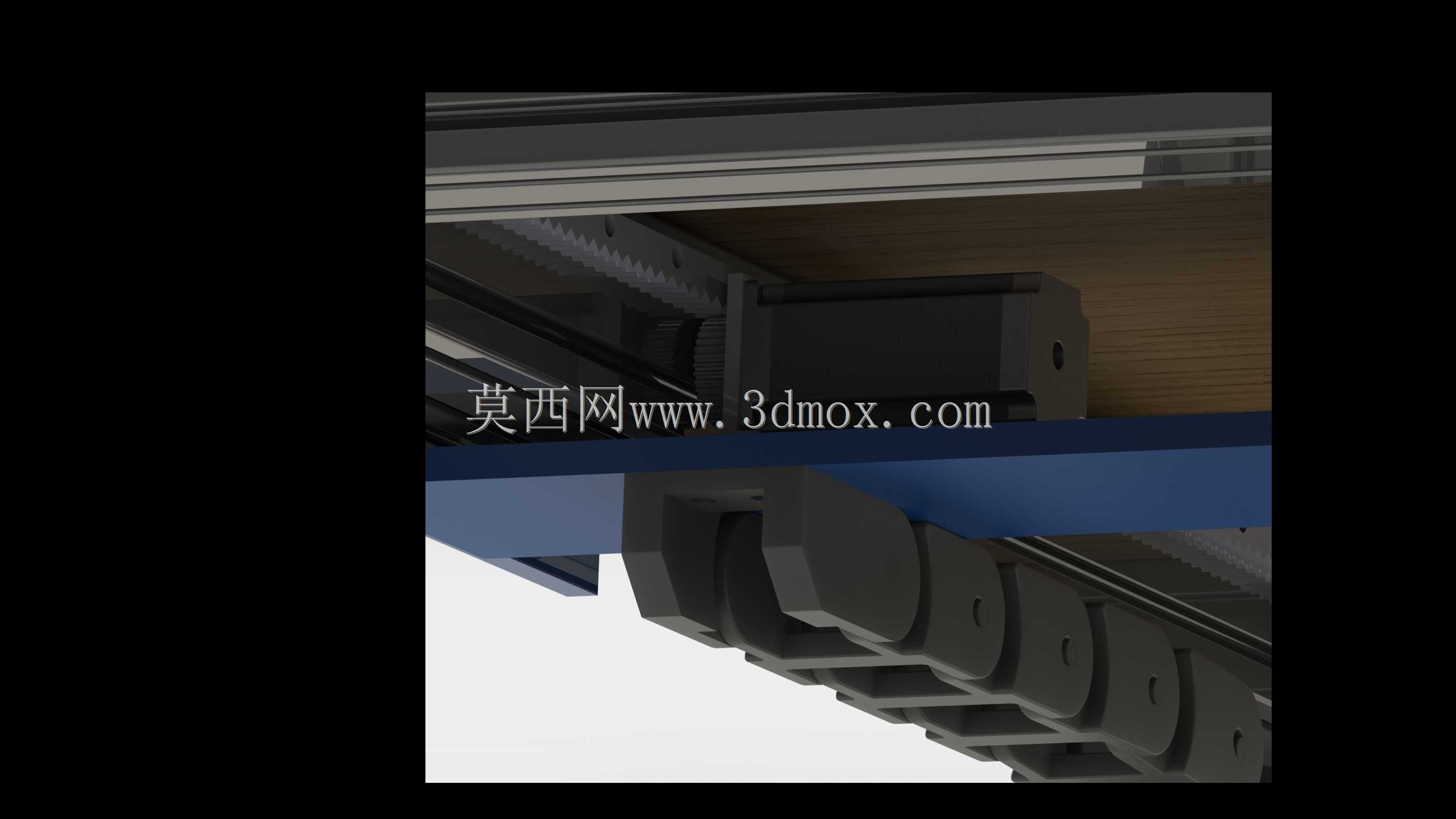

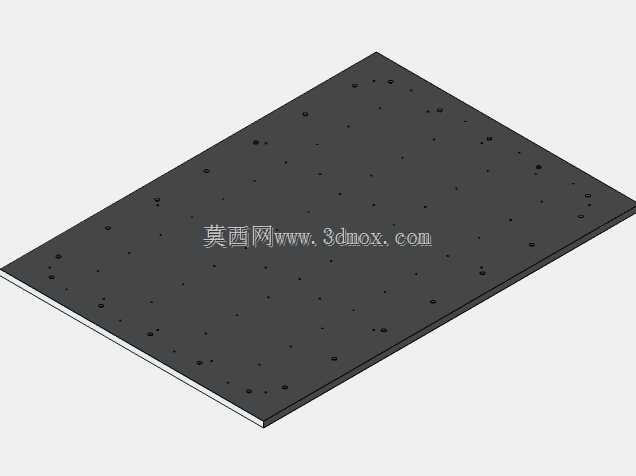

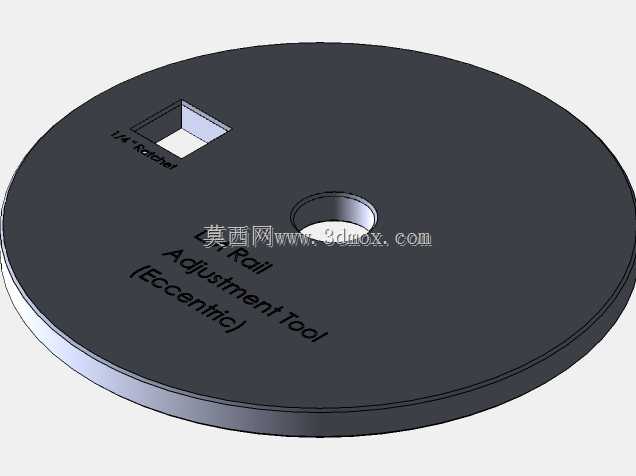

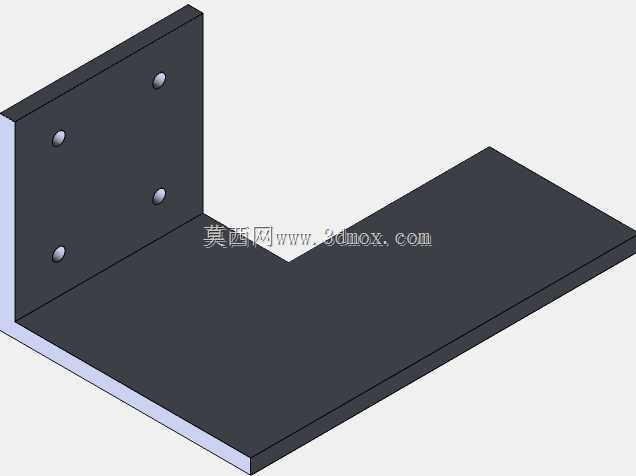

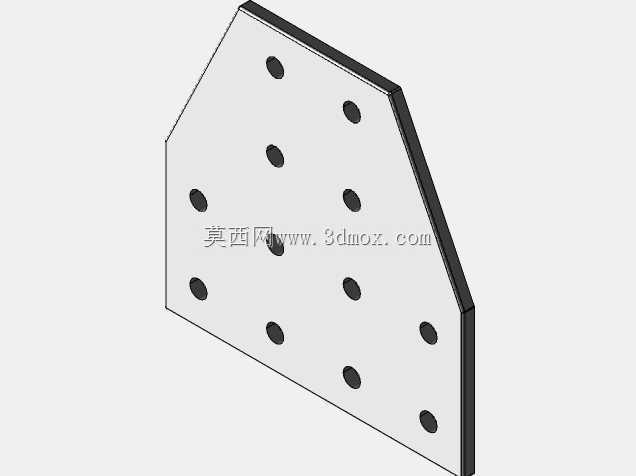

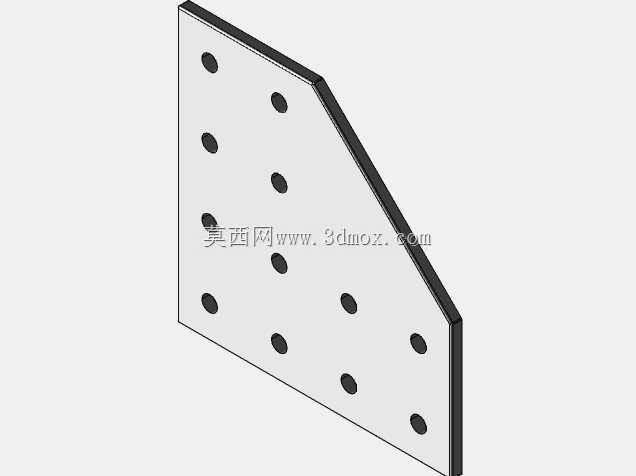

台式数控加工设备落地最容易踩的坑，是机架刚性不足导致高速走刀时台面震颤，切出来的工件边缘有锯齿状振纹，长期使用后横梁下垂影响加工精度。这款34×48英寸行程的CNC设备在结构设计上，针对这类加工痛点做了多处针对性的取舍。台面采用多层实木拼接的工装板，相比常见的密度板台面，抗冲击性更强，装夹工件时反复拧动压紧件也不容易出现滑牙、凹陷的问题，台面下方的铝型材框架做了双层横纵梁排布，中间预留的柜体空间既可以收纳控制线缆、驱动模块，也能靠柜体的钣金外壳提升下部框架的整体抗扭能力，避免单侧受力时机架出现歪斜。龙门侧的支撑座做了加宽的斜面过渡，没有采用单薄的直角立板结构，Z轴滑台的导轨安装面和侧支撑座一体加工，减少了拼接带来的装配累积误差，横梁采用的是工业铝型材搭配线性导轨的组合，相比钢板焊接的横梁重量更轻，Y轴驱动时的负载更小，高速往复运动时的惯性冲击能被伺服系统更好地吸收。走线槽藏在横梁下方的型材槽内，不会像外露走线那样在加工时被切屑刮破线缆，Z轴主轴的安装座做了可调的抱紧结构，后期更换不同功率的主轴时不需要重新加工安装板，只需要调整抱紧箍的松紧就能完成适配。机架底部的脚杯安装位做了加厚的角码加固，设备调平后不会因为长期承重出现角码变形的问题，X轴的传动丝杠藏在台面下方的护罩内，加工产生的木屑、塑料切屑不会直接落到丝杠表面，减少了日常维护的清理频率。很多同类型DIY设备容易忽略的驱动模块安装位置，这款设备将其放在下部柜体的内侧，既远离加工区域的粉尘，也方便后期检修时打开柜门直接操作，不需要拆解设备外壳。龙门两侧的同步轮安装座做了张紧调节的长槽设计，皮带使用一段时间出现松弛后，不需要拆卸整个端盖就能调整张紧度，日常维护的门槛更低。台面的T型槽采用预埋式的设计，不是直接在木板上开槽，装夹时的受力点落在金属槽上，反复装夹也不会损坏台面本体，能大幅延长台面的使用寿命。
