带滚珠丝杠传动的Z轴数控铣削进给单元

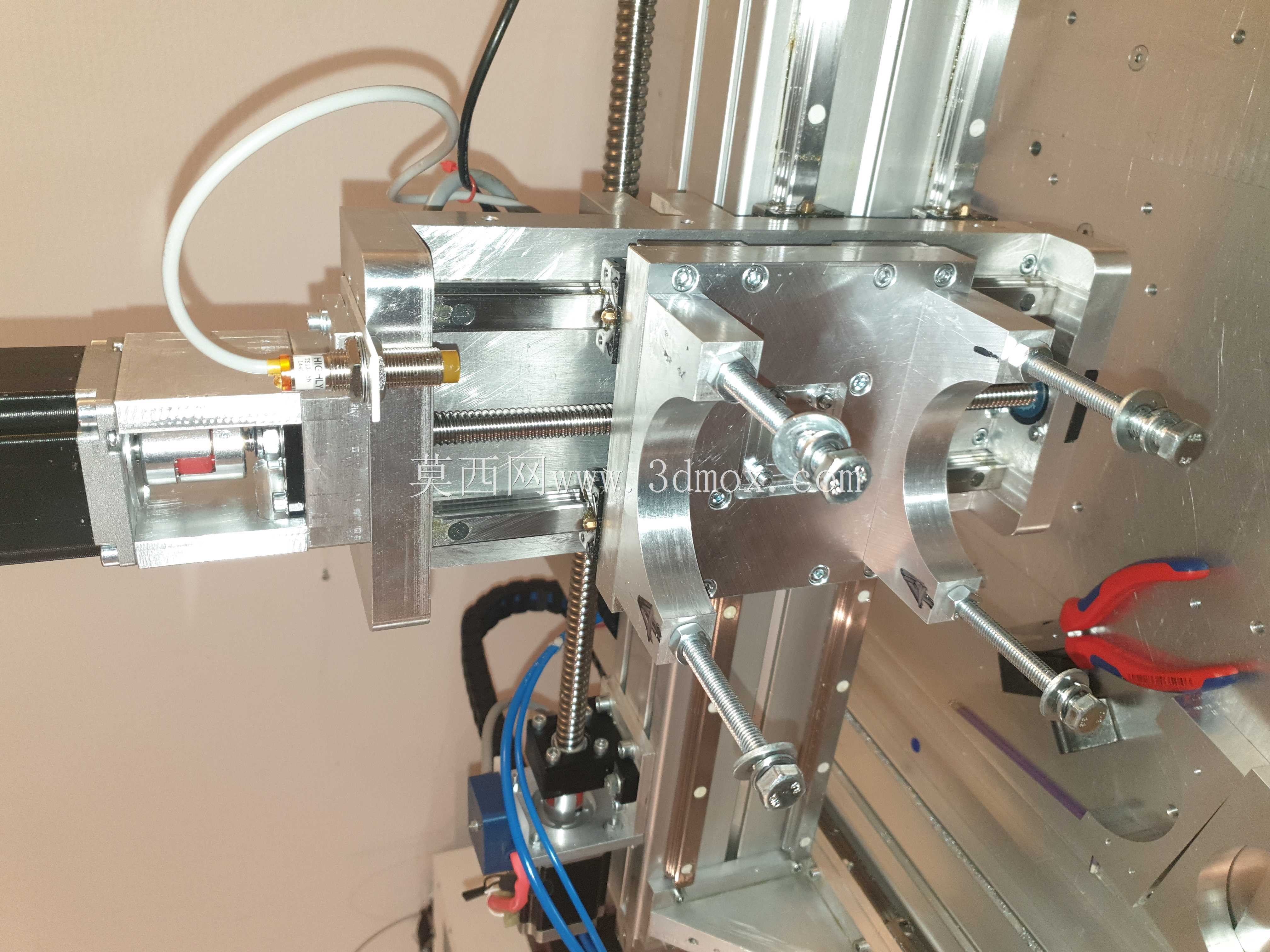

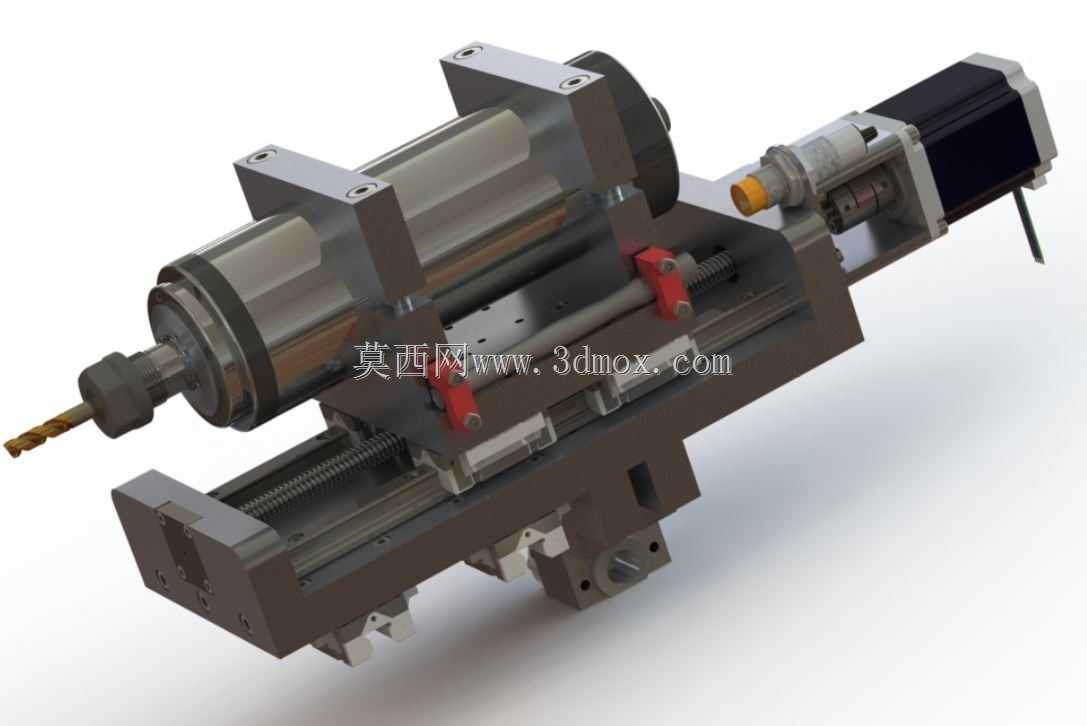

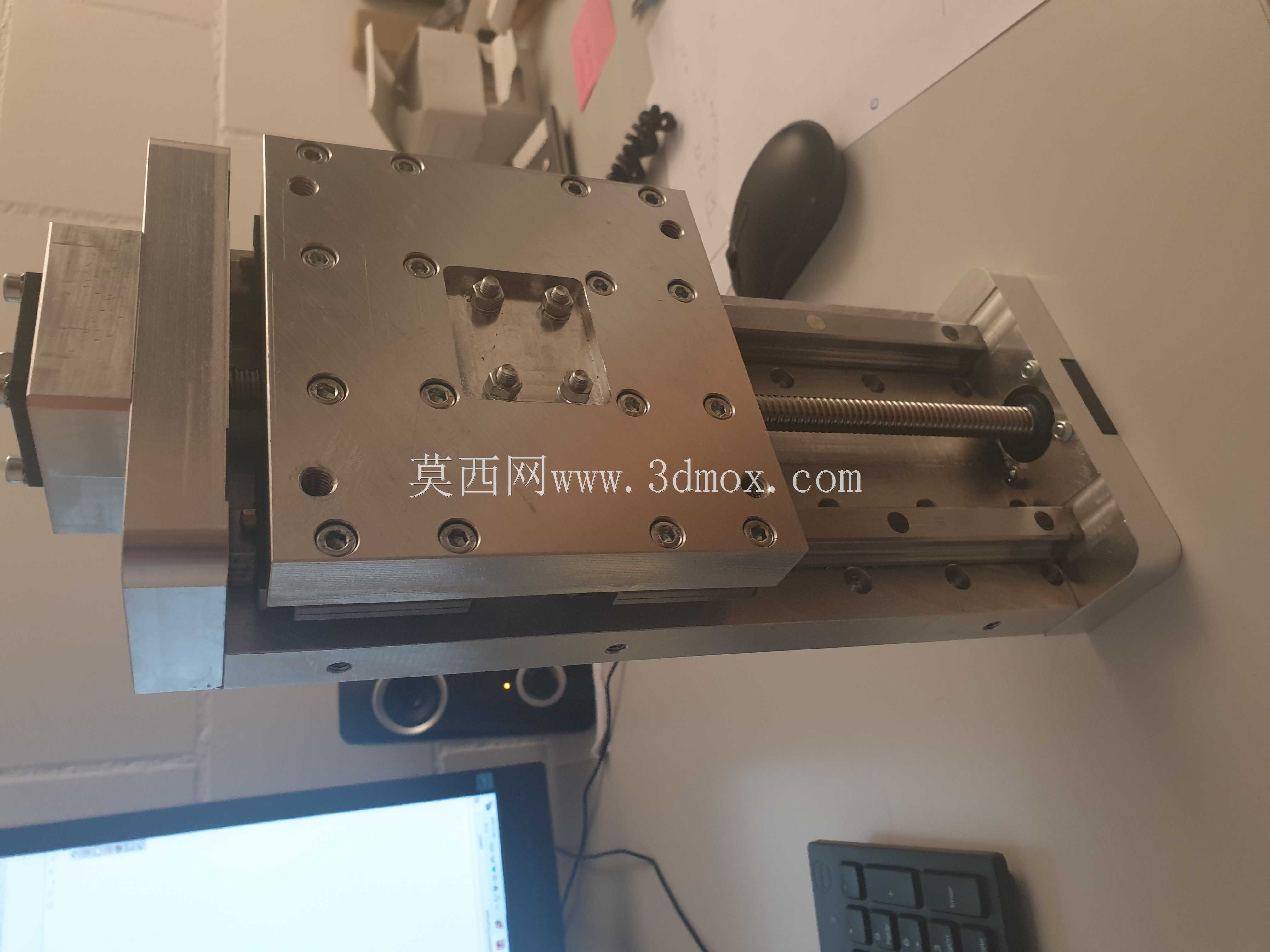

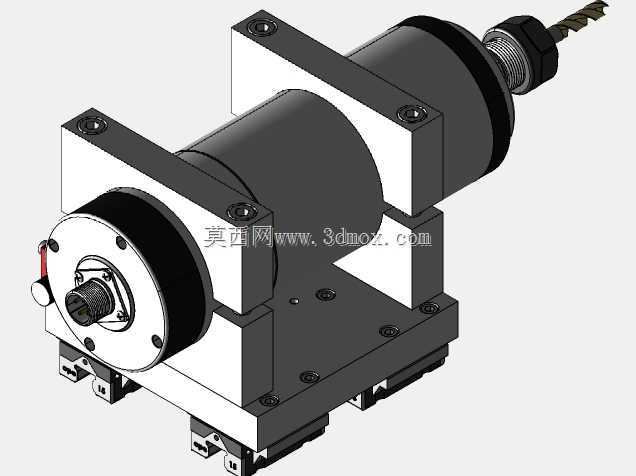

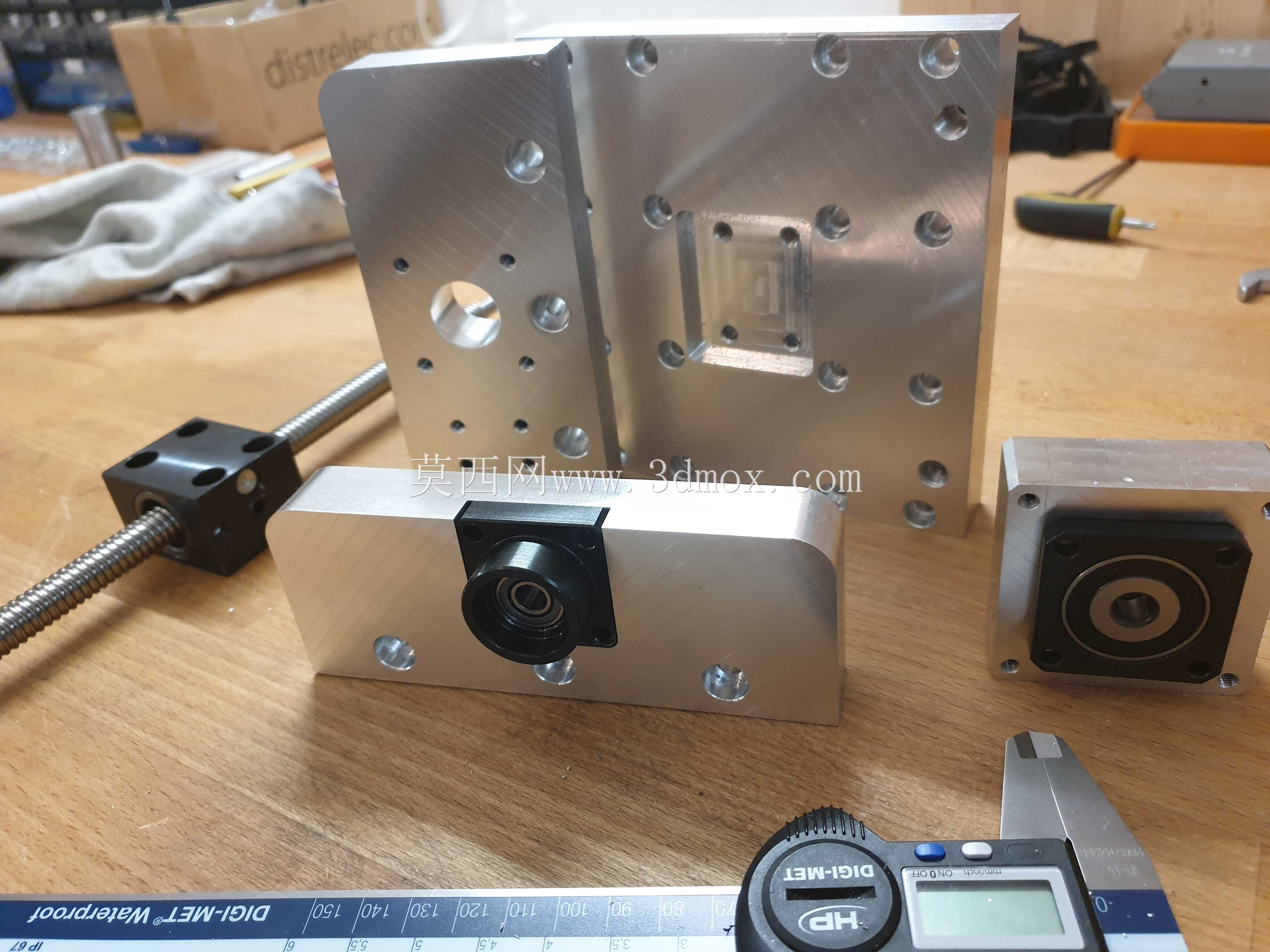

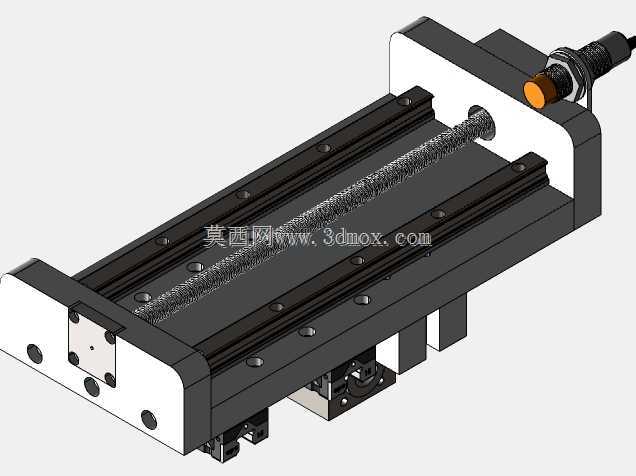

小型数控铣削设备的Z轴进给长期存在传动刚性不足、低速爬行的痛点，传统梯形螺纹丝杠在频繁换向的铣削工况下，反向间隙累积快，重切削时主轴震颤直接反映在工件表面刀纹上，这套进给单元的结构调整完全围绕这些现场问题展开。主轴节距限定在12毫米与2.5毫米两个规格，对应仿形导轨15毫米的安装尺寸，所有安装孔位的同轴度公差控制在0.02毫米以内，避免丝杠与导轨平行度偏差带来的额外负载，伺服电机通过联轴器直连丝杠输入端，省去中间齿轮传动环节，既减少了传动间隙，也压缩了Z轴整体的安装空间。导轨滑块与主轴安装座的结合面做了刮研适配处理，红色锁紧块的位置刚好对应丝杠螺母副的受力中点，锁紧时不会对导轨产生偏载力矩，日常换刀或者长时间停机时，能牢牢固定主轴位置，不会因为自重出现下滑位移。主轴端部的刀具夹持结构做了轴向尺寸优化，伸出长度刚好满足常规铣削加工的行程需求，不会因为悬伸过长降低刀具刚性，电机尾部的出线位置做了避让设计，Z轴上下移动时不会和机身其他部件产生干涉。丝杠两端的支撑座采用固定加支撑的配置，靠近电机端用成对角接触轴承承受轴向铣削力，远端用深沟球轴承做径向支撑，既保证了传动刚性，也不会因为热胀冷缩导致丝杠卡死，日常维护时只需在注油孔定期补充润滑脂，不用拆解整个进给单元。这套结构完全适配小型桌面级数控铣床的改装需求，替换原有梯形丝杠结构后，铣削铝合金工件的表面粗糙度能稳定提升一个等级，频繁换向的仿形加工场景下，反向间隙可以控制在0.01毫米以内，不用频繁做间隙补偿操作。
