大行程台式数控龙门雕铣加工设备

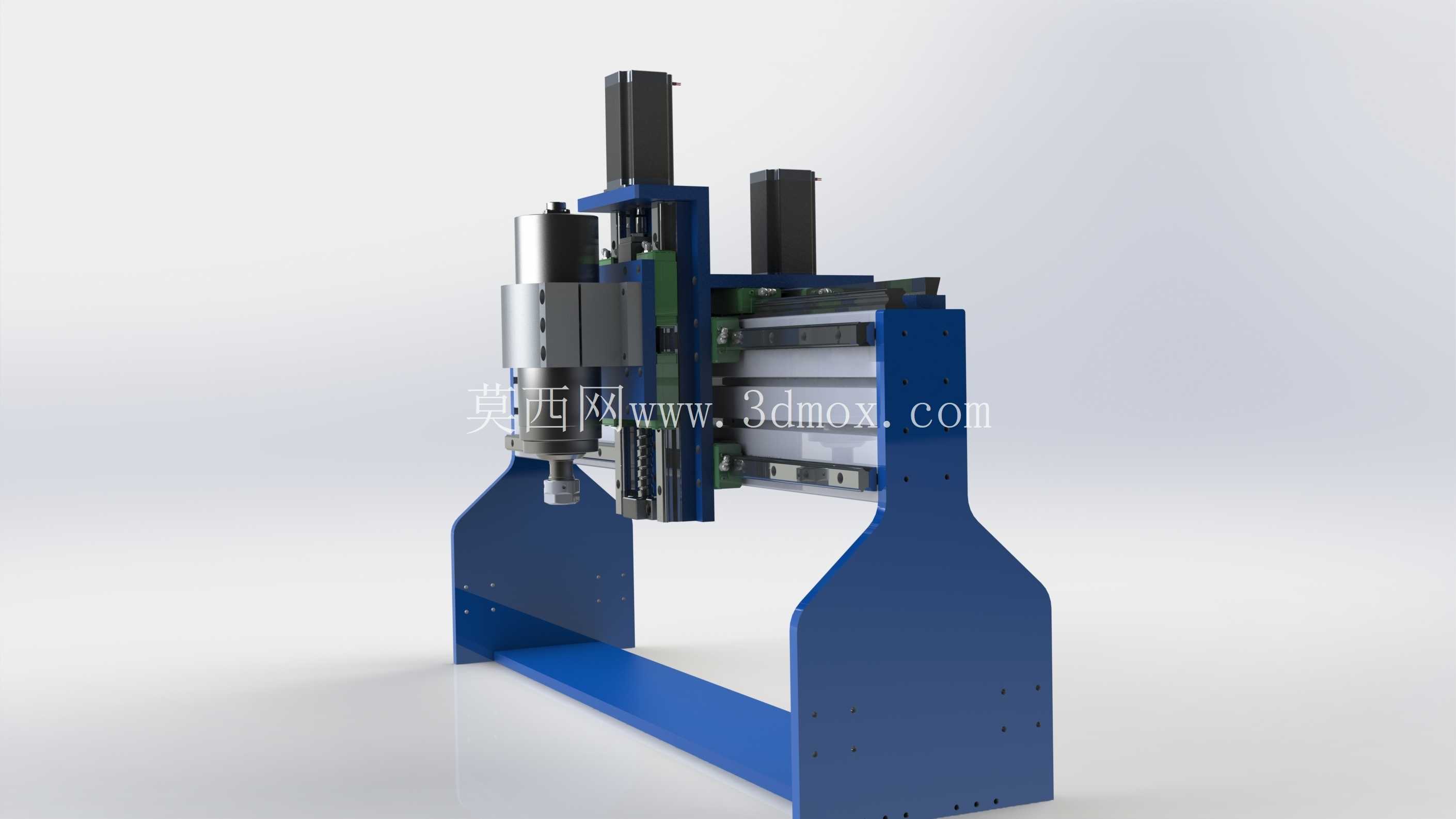

　　这套台式数控龙门雕铣设备面向中小尺寸板材的铣削、开槽、雕刻与轻量切削场景，常见于木工板材加工、广告标识制作、非金属件修形、软金属试切以及教学实训车间。整机采用龙门跨置布局，主轴组件沿横梁做横向移动，横梁两侧滑座沿床身纵向导轨进给，工件固定在工作台面上后无需频繁移位，即可覆盖较大的矩形加工区域。

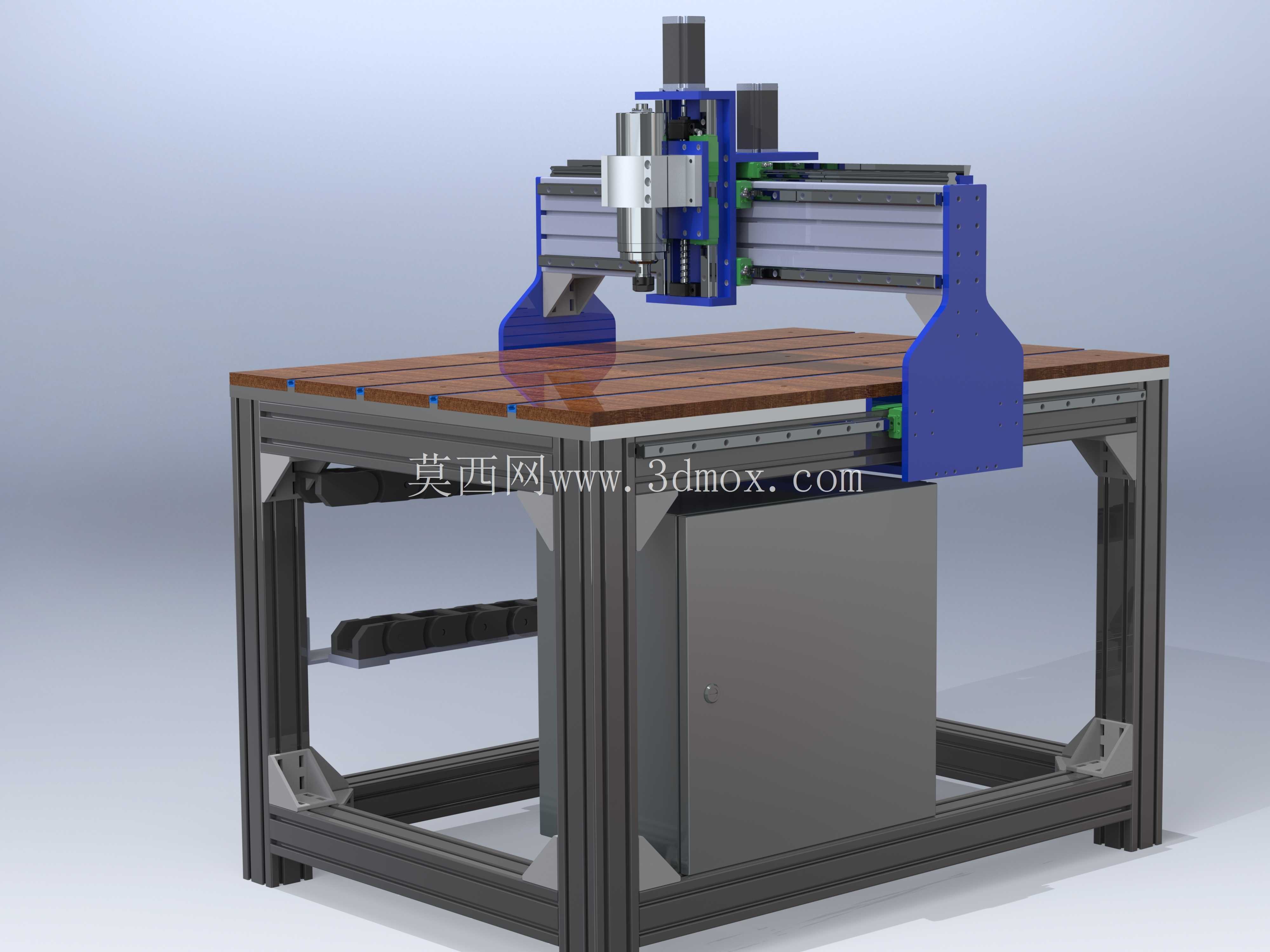

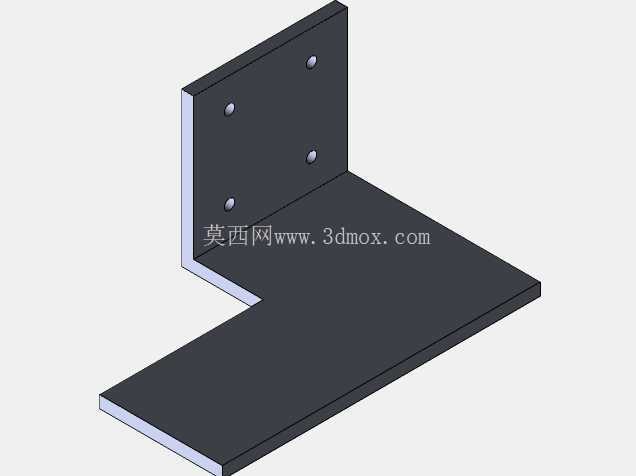

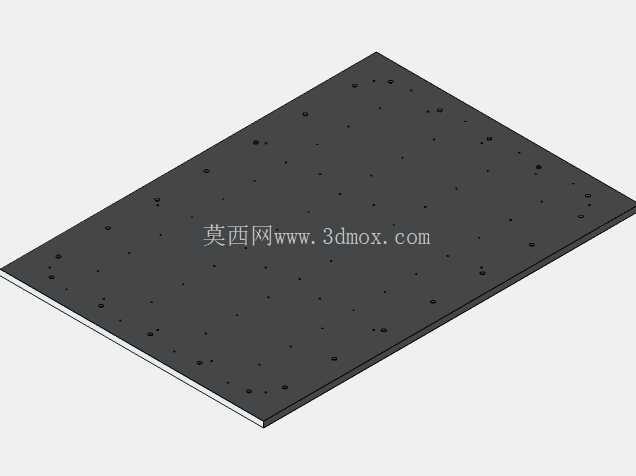

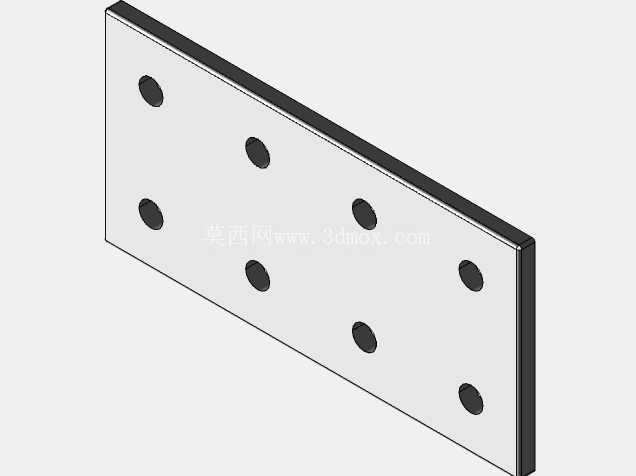

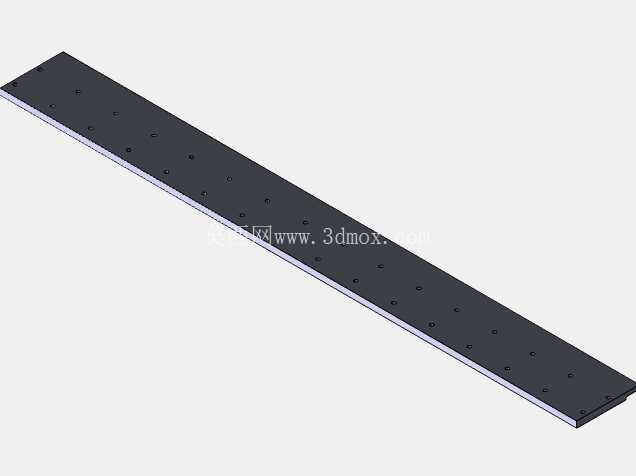

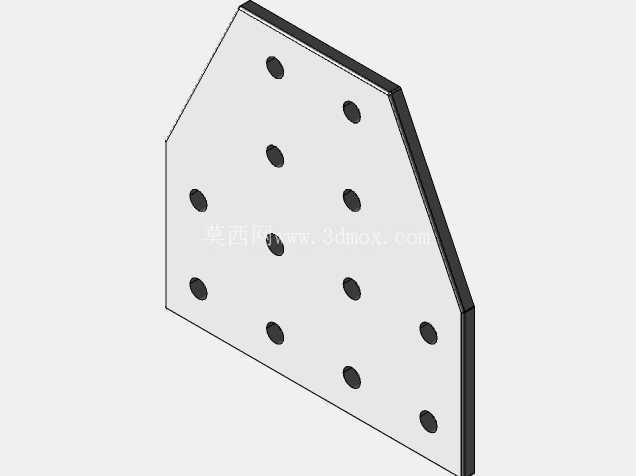

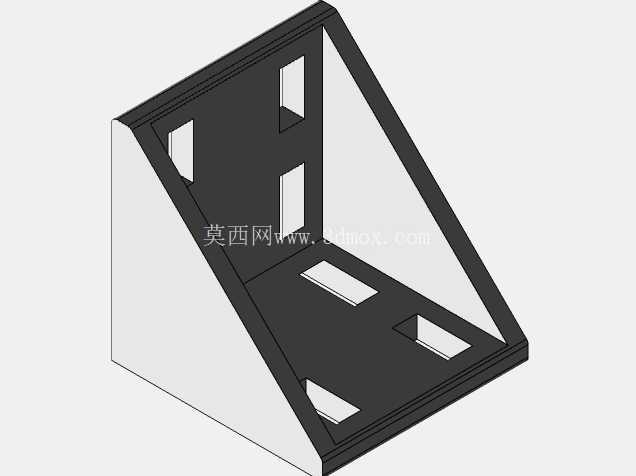

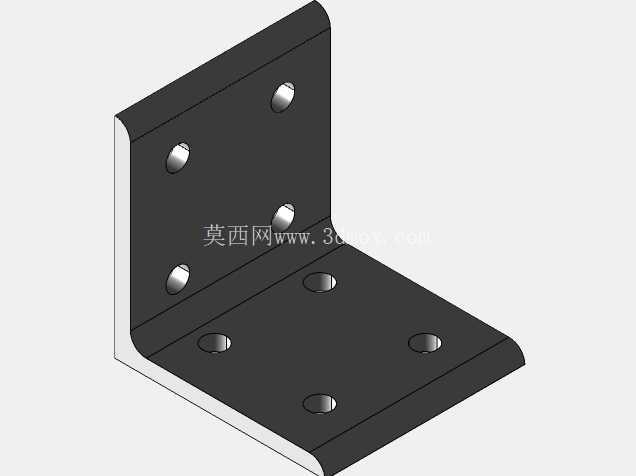

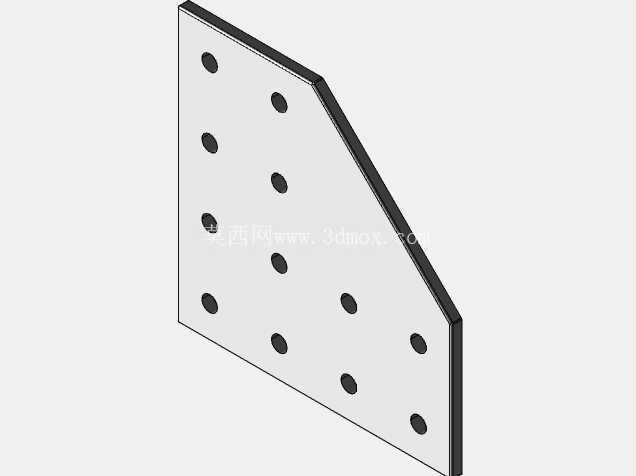

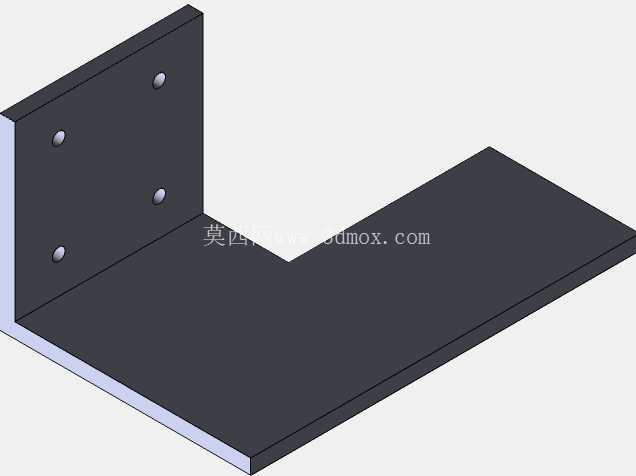

　　床身部分以工业铝型材和金属框架组合搭建，底部形成封闭支撑腔，侧面预留电气柜安装空间，控制柜嵌入机架下部，既缩短走线距离，也避免线缆外露干涉运动部件。工作台面采用多块条状垫板拼接，垫板上预留装夹槽位，配合压板、夹具可固定木板、塑料板、铝板及工装底板；台面四周留出凸缘边界，方便排屑和安装防护附件。框架连接处使用角件和加强块，立柱根部增加三角支撑，以抵抗主轴往复运动产生的倾覆力矩。

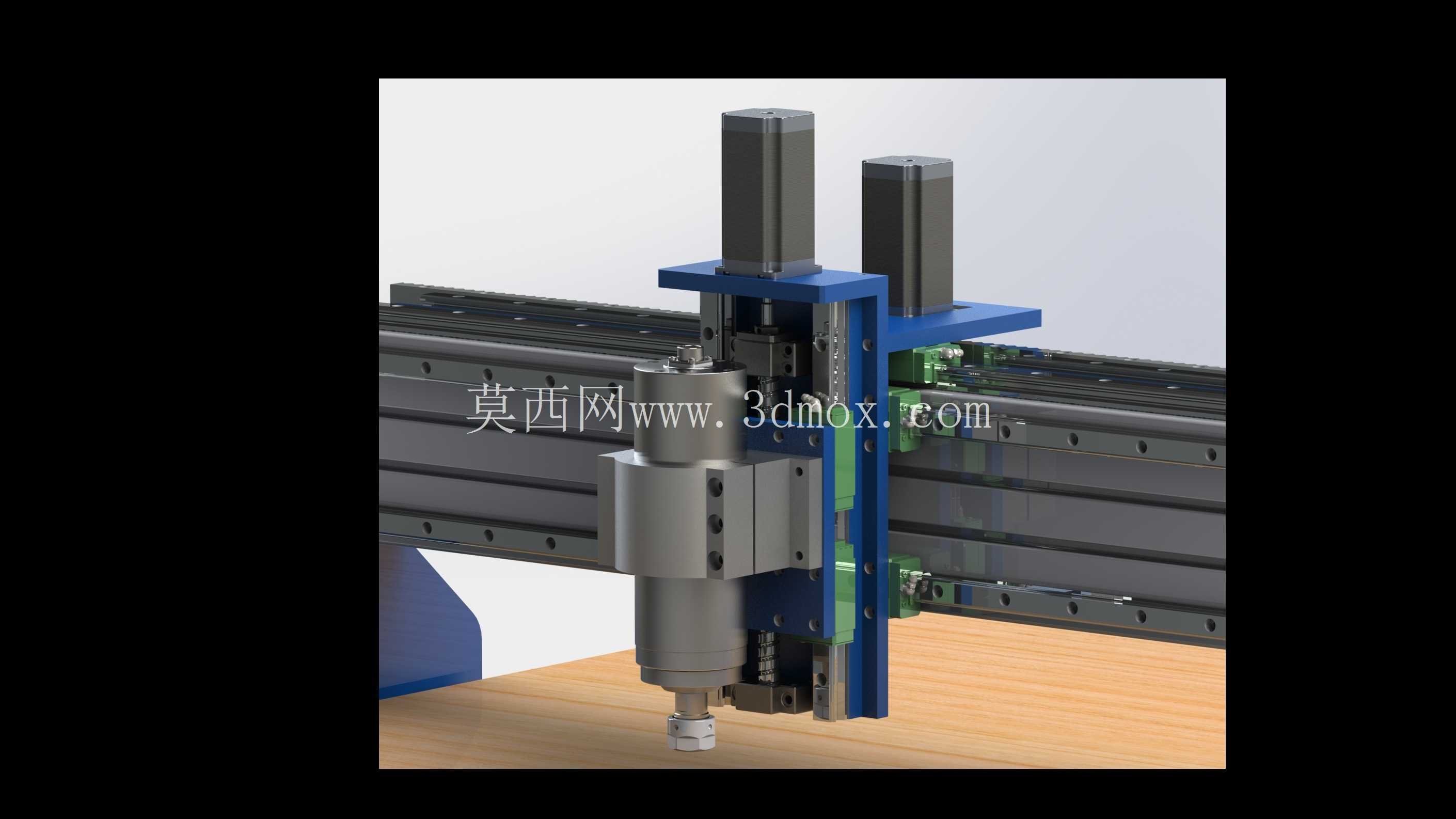

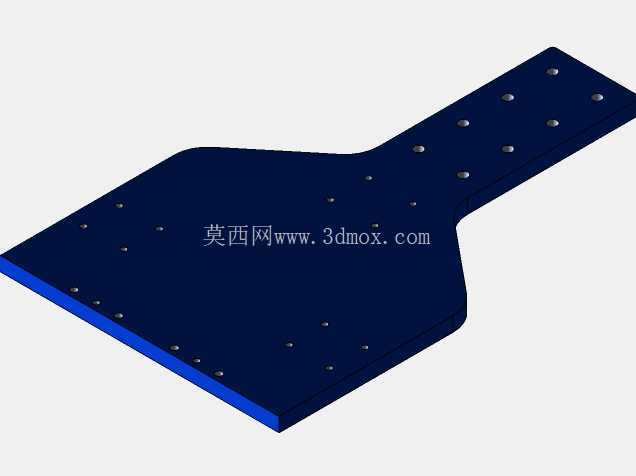

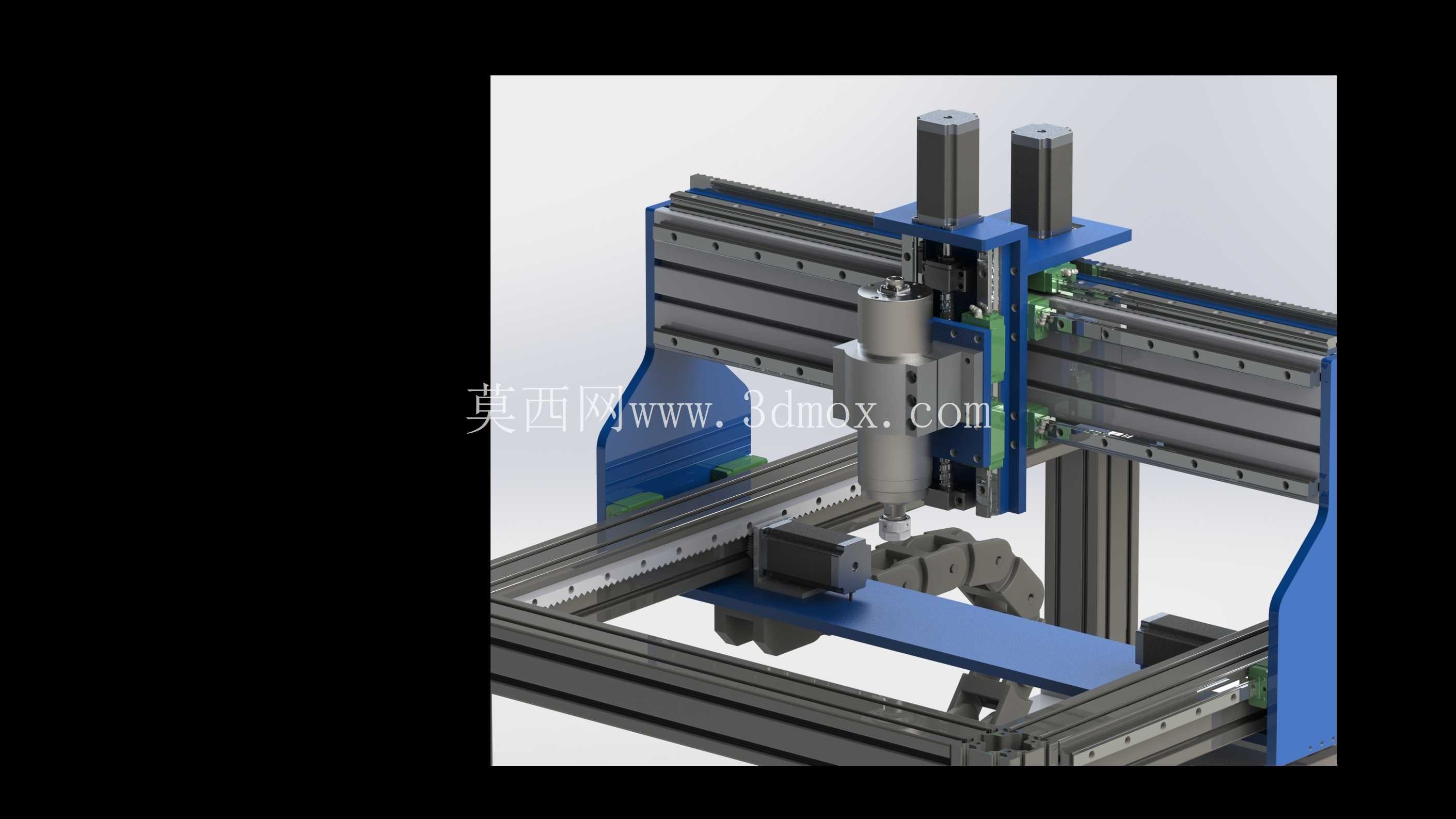

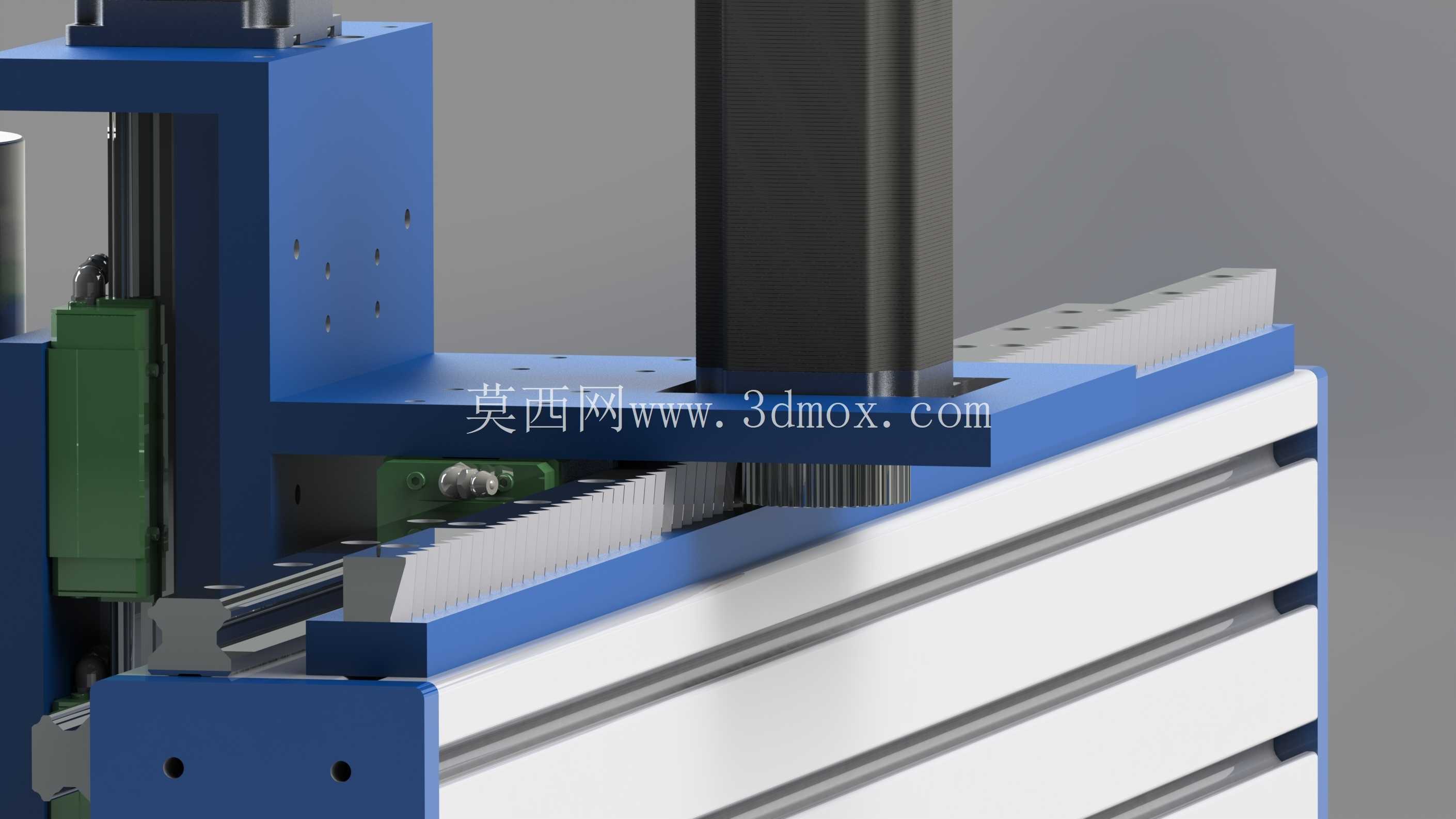

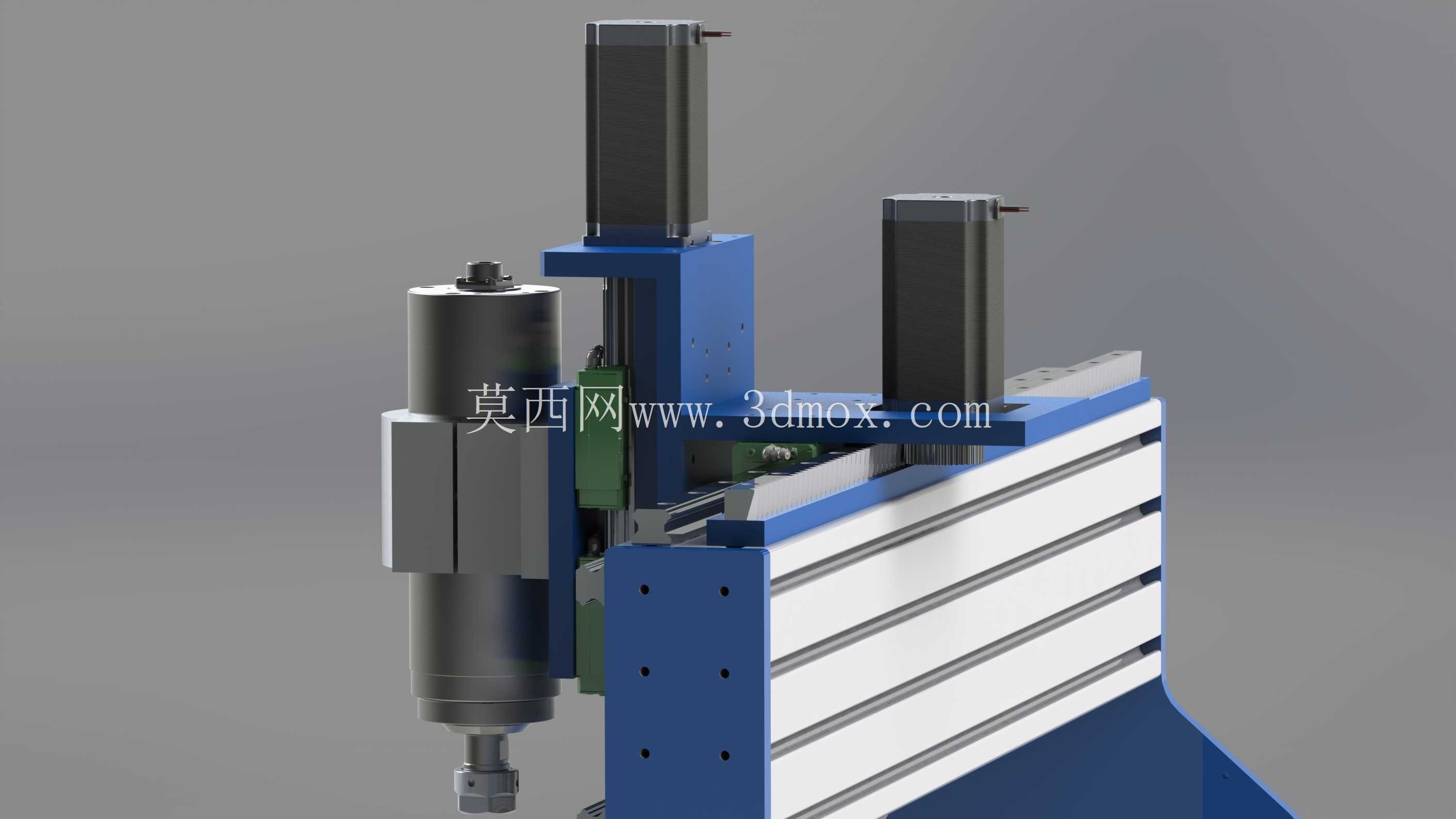

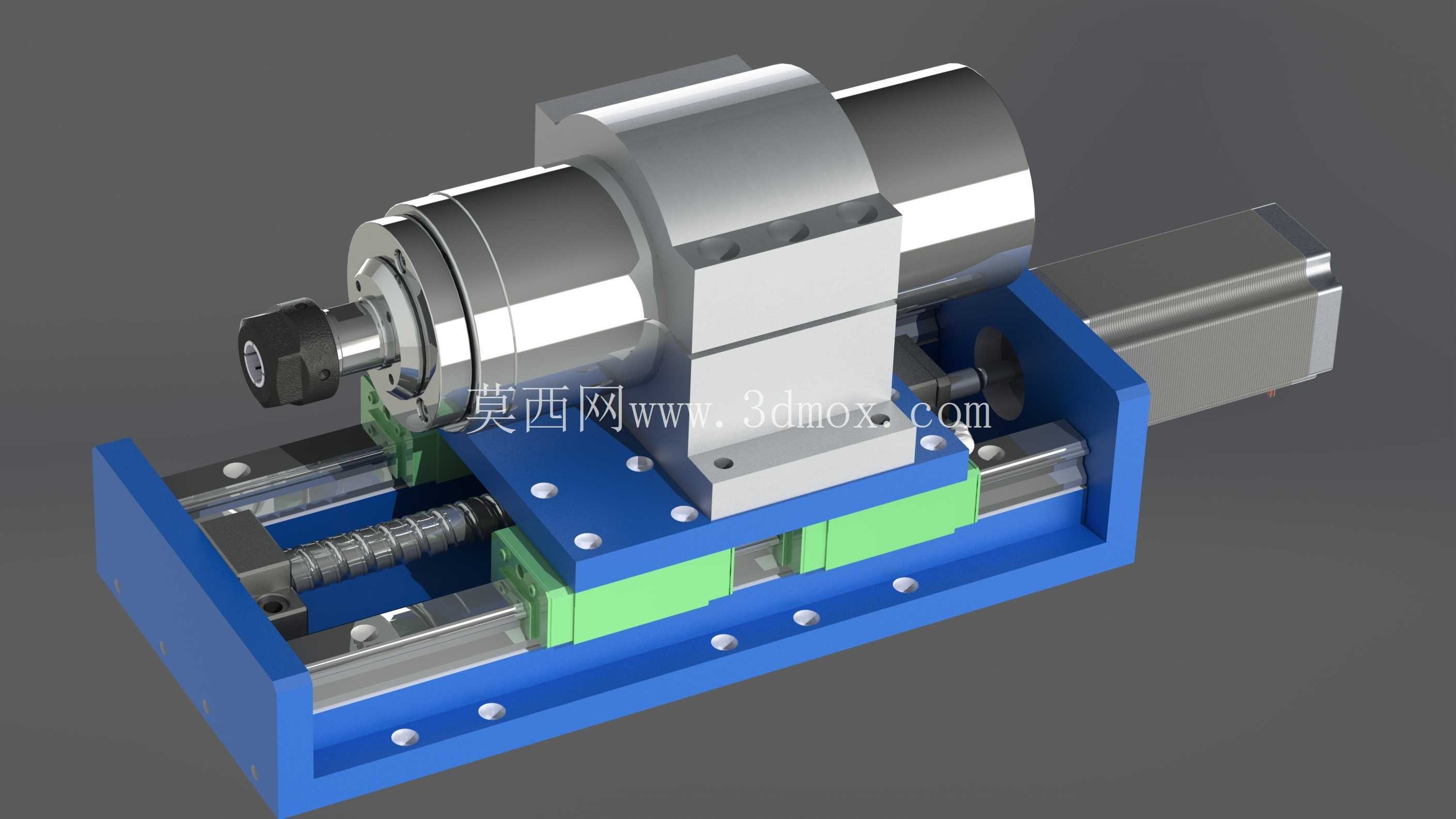

　　横梁是保证加工精度的关键部件，其截面刚度需要兼顾减重与抗挠曲，模型中横梁采用型材拼装并在滑座配合处设置安装基准。横向滑座承载主轴电机和主轴夹座，通过直线导轨导向、传动件驱动，实现X向定位；Z向滑座布置在横向滑座前端，主轴沿竖直方向升降，用于控制切深和抬刀。主轴下端预留刀具装夹位置，周边可加装冷却管、吸尘口或防护罩，针对不同材料选择风冷、喷雾或吸尘方案。

　　从安装边界看，设备工作台有效加工幅面约为34英寸×48英寸，折算后接近864mm×1219mm，选型时应在台面四周预留操作和维护空间，后侧留出电控柜散热与线缆弯折距离，上方保证主轴抬刀、换刀及夹具高度。设备就位后需调平地脚，使工作台纵向、横向水平偏差控制在机床安装允许范围内；若用于铝板等较硬材料，应进一步校核床身共振点，并在地脚处增加减振垫。

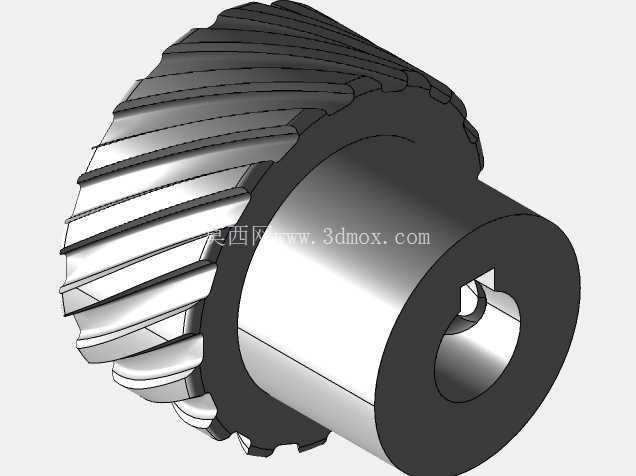

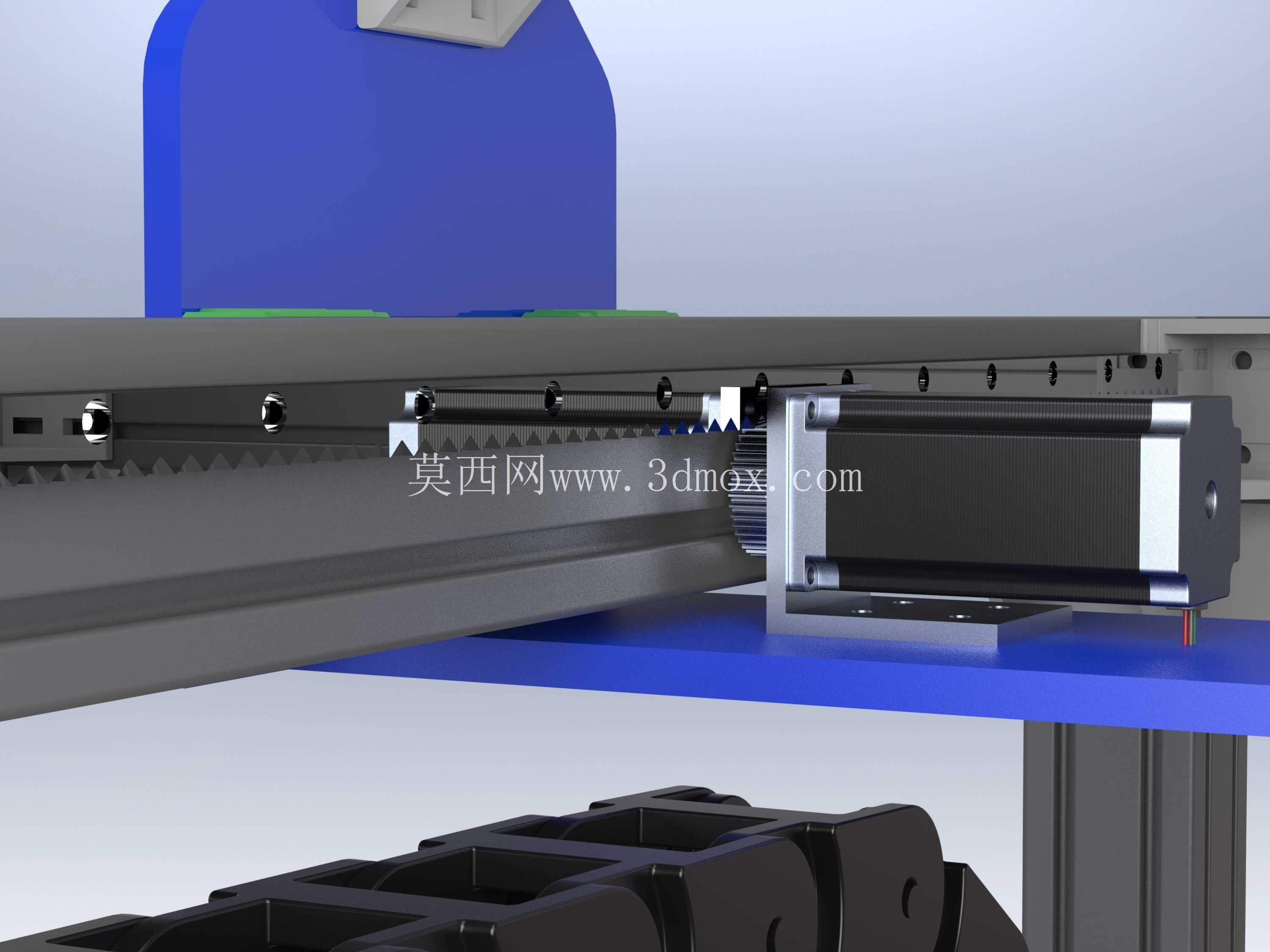

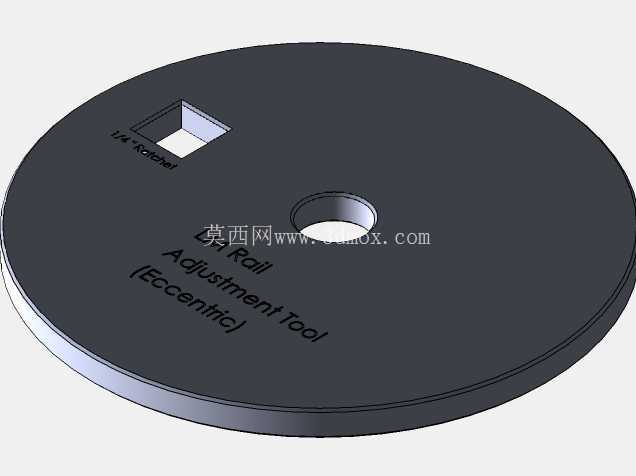

　　传动设计上，进给轴可采用步进或伺服方案，模型标签同时保留两种配置思路：步进方案成本较低，适合低速雕铣和教学验证；伺服方案动态响应更好，适合频繁换向、高速进给和较稳定的切削负载。导轨、丝杠或同步带的安装面需要在装配时保证平行度，主轴板的平整度尤其重要，若安装基准存在翘曲，会直接导致主轴轴线与台面不垂直，加工深浅不均。实际调试中，可通过飞切垫板或重新加工基准面的方式修正装配误差，使刀具在全行程内保持一致切削状态。

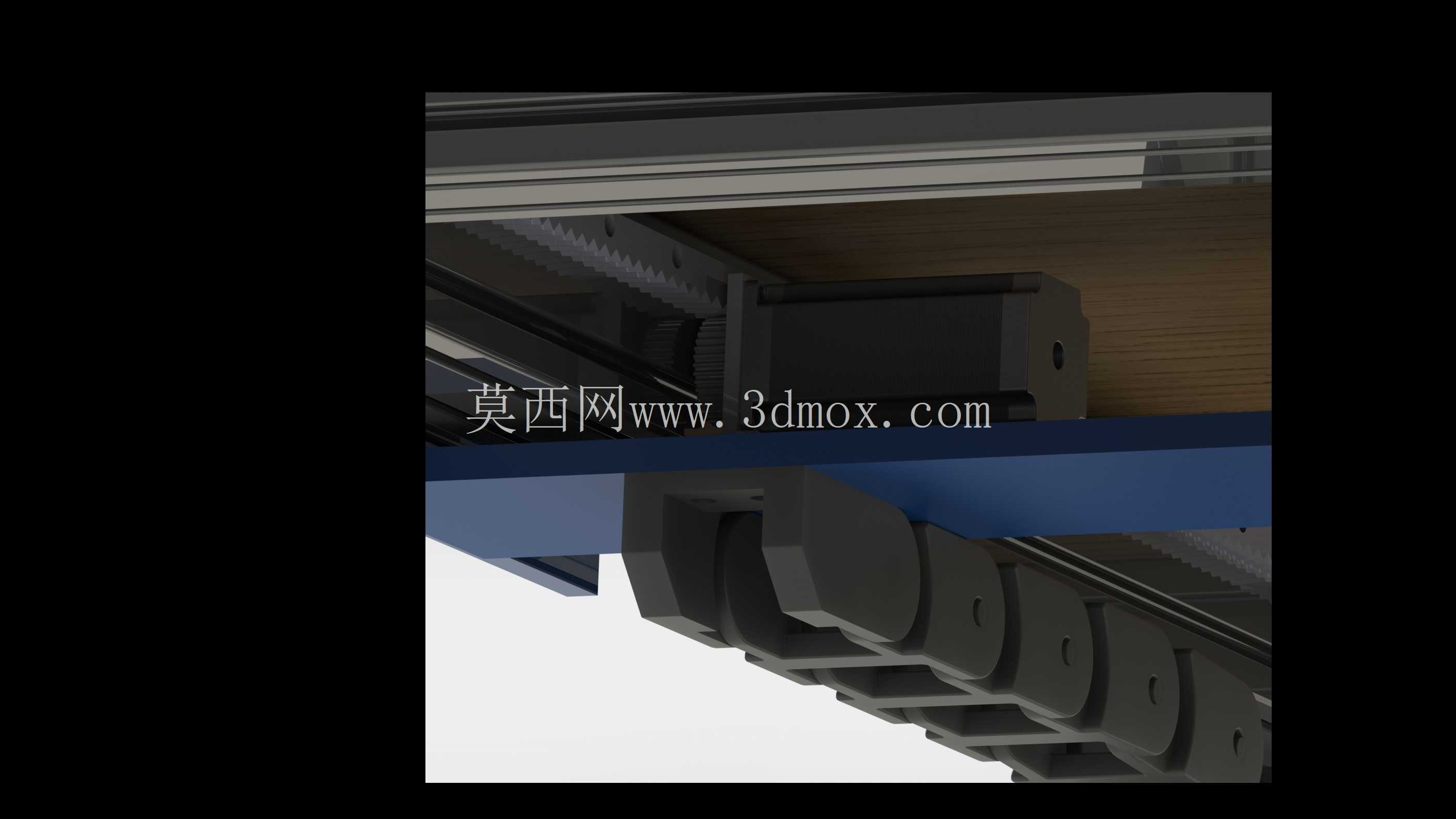

　　整机结构还考虑了维护可达性：电控柜柜门朝向操作侧，驱动器、电源和接线端子集中布置；拖链沿横梁和床身布置，将动力线、编码器线与主轴线缆分层收纳，减少运动弯折疲劳。机架下部开放区域可安装吸尘器、冷却系统或切屑收集装置，台面后方可增加防护挡板。对于结构设计人员，该模型可作为非标轻型数控设备的布局参考，用于校核龙门跨距、滑座包络、主轴行程、工作台装夹空间以及外围防护边界；对于设备选型人员，则可据此判断加工幅面、安装空间、进给配置和自动化扩展方式是否满足实际生产需求。
