可3D打印碳纤维纹理搜救四旋翼机架

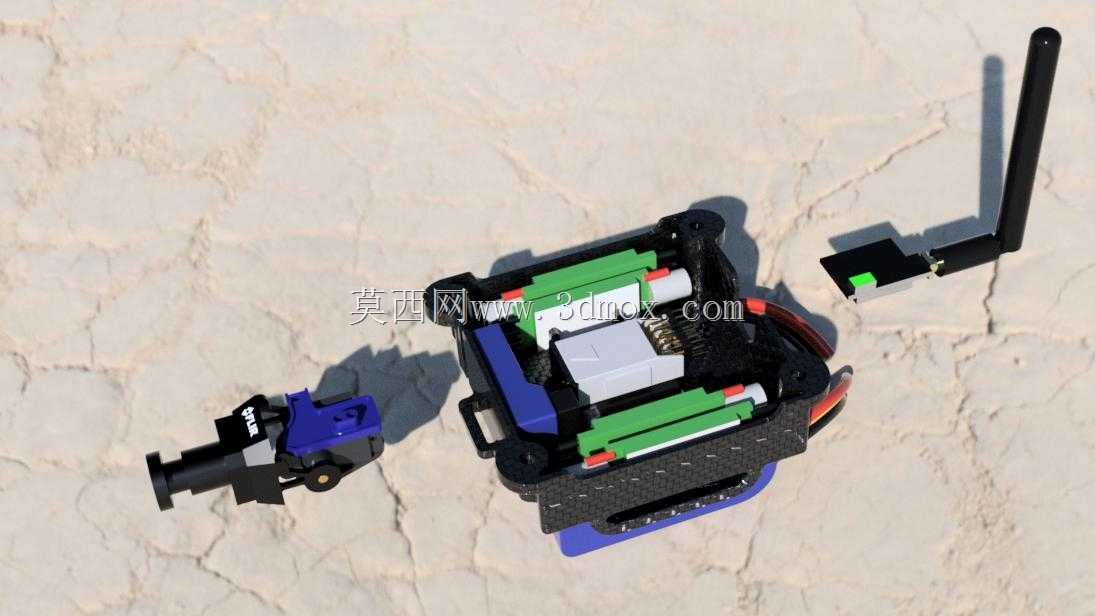

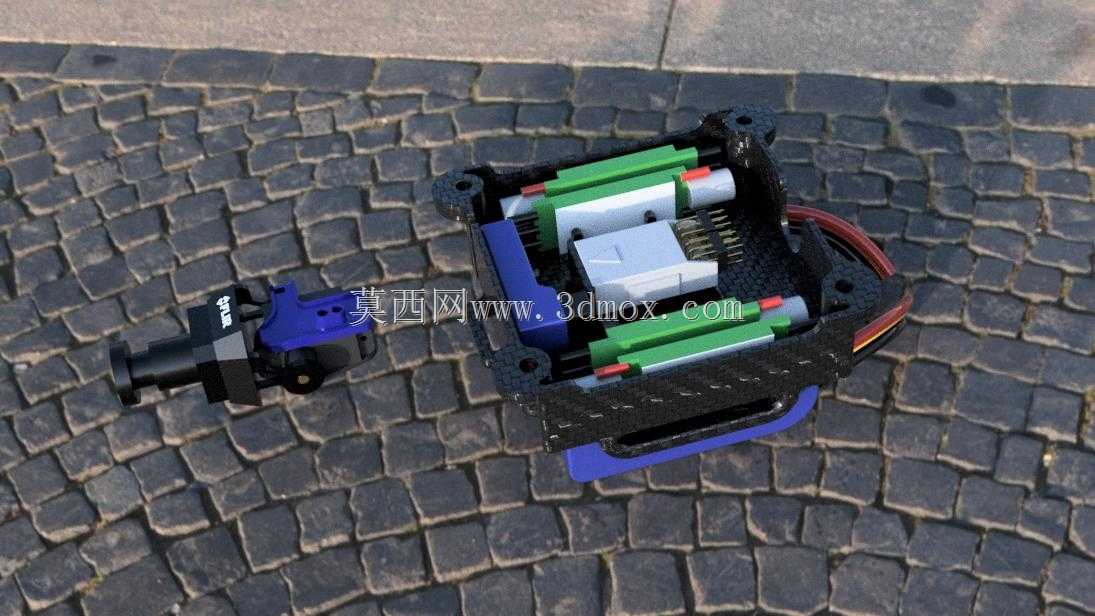

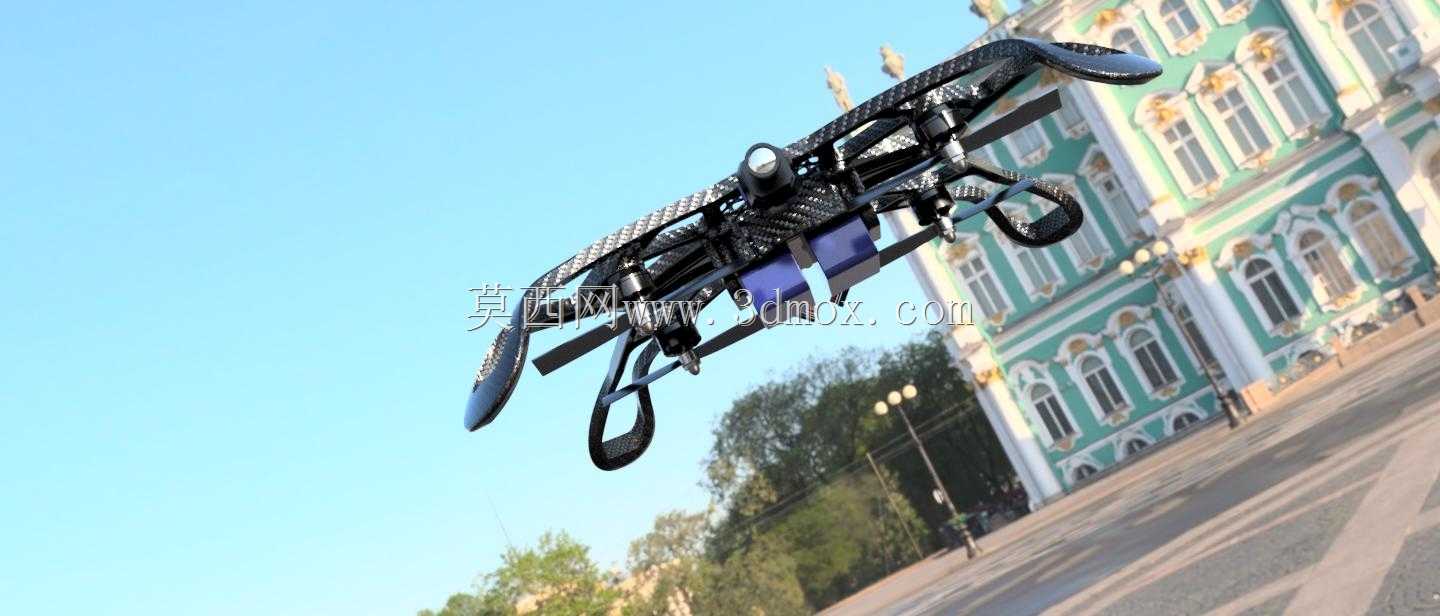

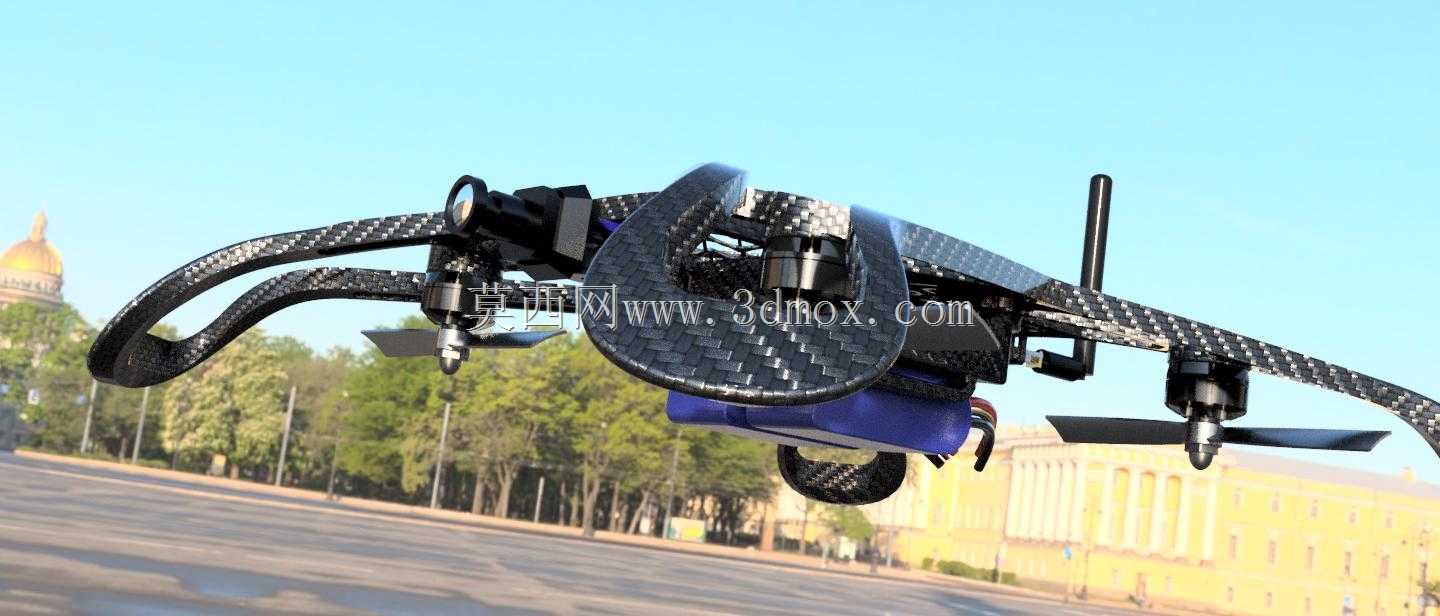

小批量定制搜救无人机机架时，传统开模注塑的周期与成本始终是绕不开的痛点，尤其是针对复杂搜救场景的异形防护结构，开模后很难根据实战反馈快速迭代调整，这款机架的结构设计完全围绕FDM与光固化3D打印的工艺特性做适配，从根源上规避了增材制造常见的翘曲、支撑难去除、层间结合力不足等问题。机架主体采用一体化骨架设计，没有拆分过多零散小件，减少了后续装配的定位误差与连接松动隐患，四个机臂的弧形防护圈做了渐变壁厚处理，外侧受力频繁的区域壁厚加厚到2.2mm，内侧走线与安装电子元件的区域壁厚控制在1.2mm，既保证了坠机时的抗冲击性能，又能最大限度降低整机自重。机臂末端的电机安装座做了内嵌式定位凸台，公差控制在0.15mm以内，适配市面上主流的2204、2206系列无刷电机，不需要额外打磨就能直接卡入固定，省去了传统机架需要反复校准电机水平度的步骤。顶部的天线固定座做了斜向支撑加强，避免飞行过程中天线受气流震动产生偏移，影响图传信号的稳定性。底部的手持握把区域做了人体工学弧度处理，表面预留了0.3mm的纹理凹槽，打印时不需要额外做表面处理就能获得不错的防滑手感，握把内部做了镂空网格填充，在保证结构强度的前提下，进一步降低了不必要的重量。机架中部的组件托盘做了模块化的安装孔位，飞控、电调、电池的安装位置都预留了通用孔距，既可以适配常用的CC3D、F4飞控，也能根据搜救需求加装热成像摄像头、气体检测模块等额外载荷，孔位周边都做了加厚凸台，避免螺丝拧紧时出现塑料开裂的问题。外观的碳纤维斜纹效果并不是后期贴图渲染，而是在建模时就将纹理做在模型表面0.1mm深度的位置，打印时直接就能呈现出碳纤维质感，不需要后期喷漆水转印，对于小批量试制的搜救样机来说，能省去不少后处理的工时。所有的转角位置都做了R2以上的圆角过渡，既避免了3D打印时尖角位置出现的缺料、层间剥离问题，也能防止救援人员在野外作业时被尖锐边角划伤。机架的走线槽全部设计在骨架内侧，飞行时不会出现线材外露被桨叶打到的隐患，线槽的宽度预留了3mm的余量，能同时容纳电源线、信号线、图传线等多组线材，不需要额外使用扎带固定，装配效率能提升近40%。针对尼龙材质打印时的收缩率问题，整个机架的安装孔位都提前做了0.2%的尺寸补偿，打印完成后不需要二次扩孔就能直接安装标准件，哪怕是使用普通的桌面级FDM打印机，也能获得不错的装配精度。
