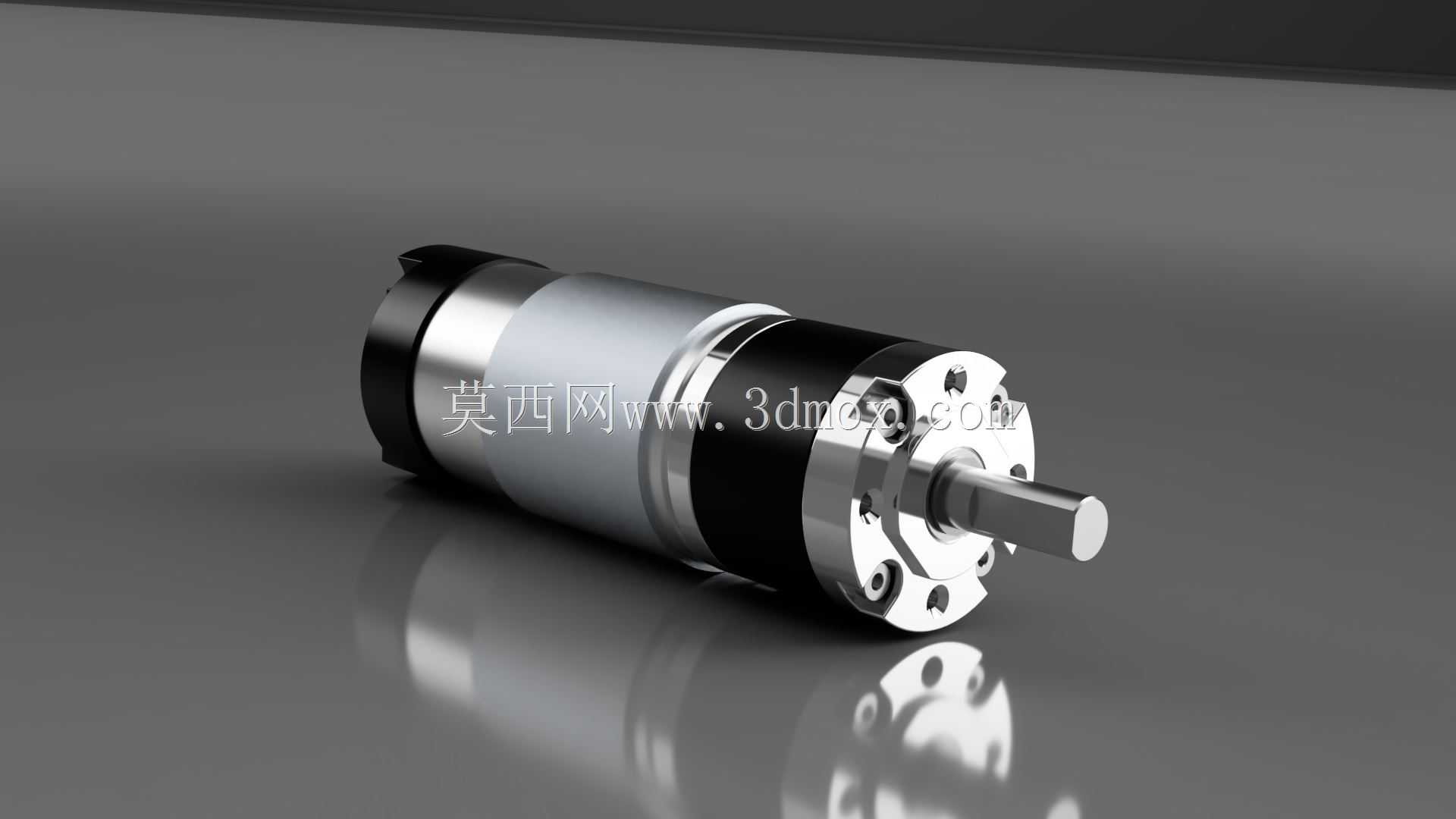

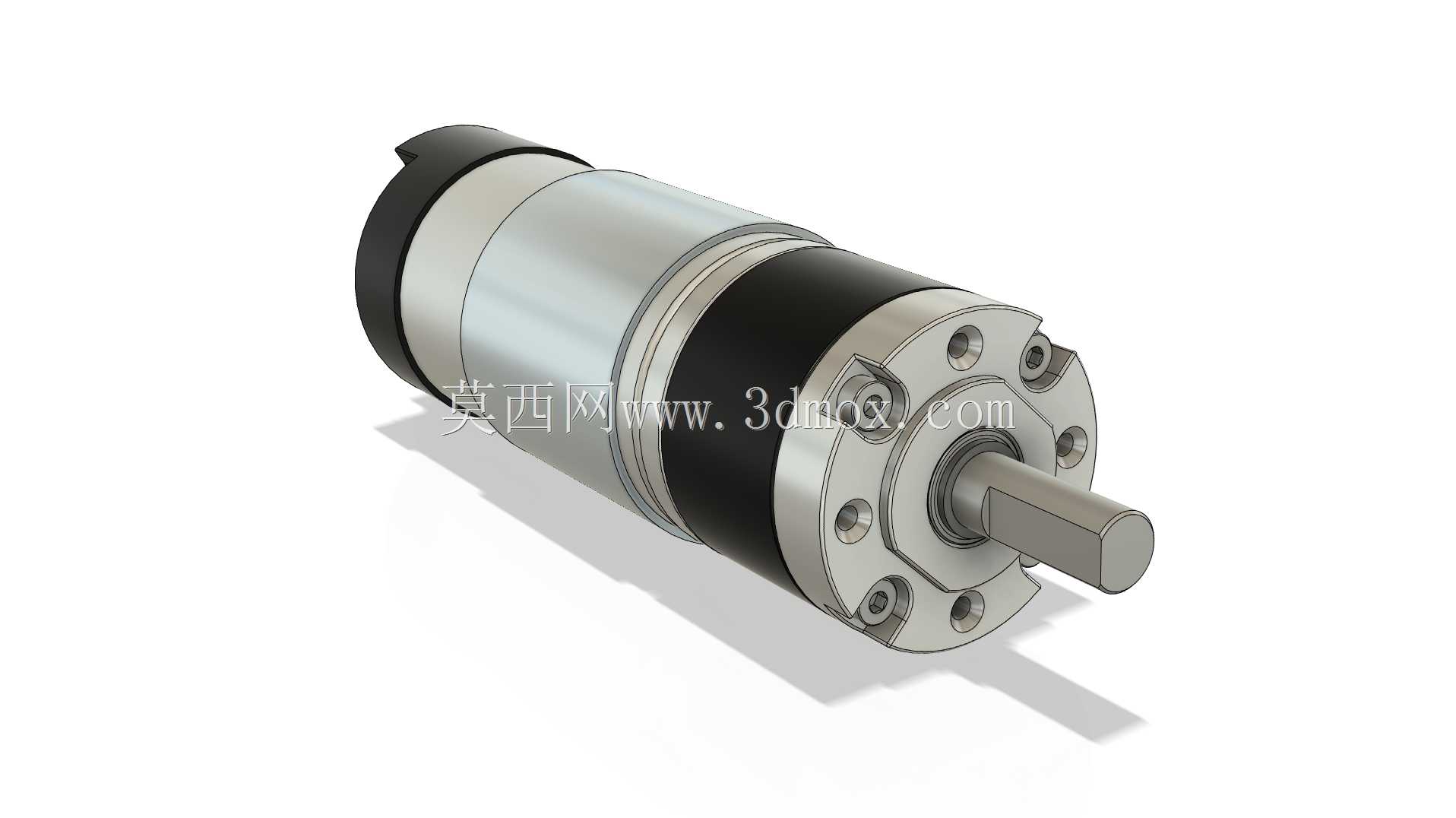

带编码器12V行星直流齿轮电机结构

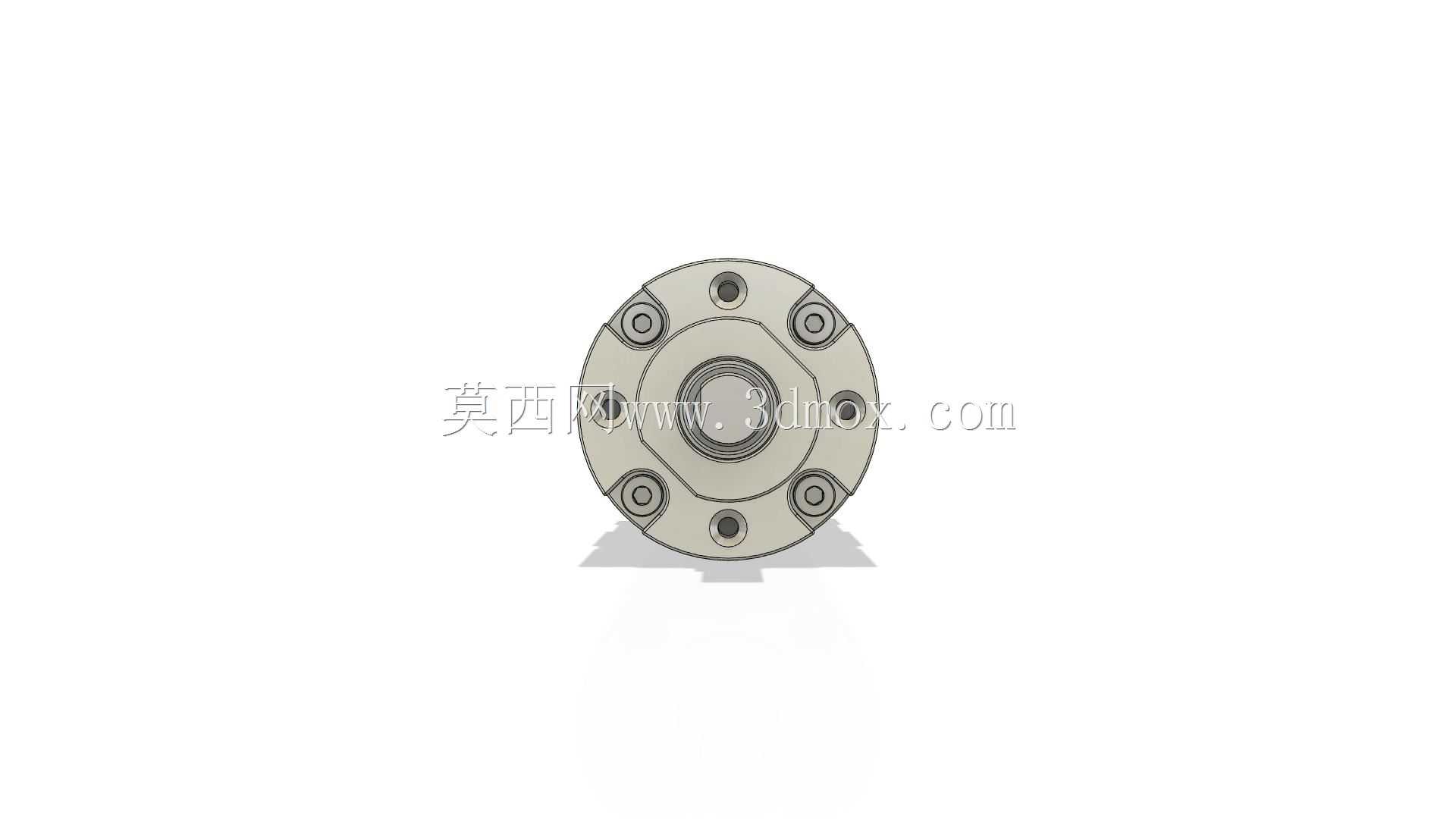

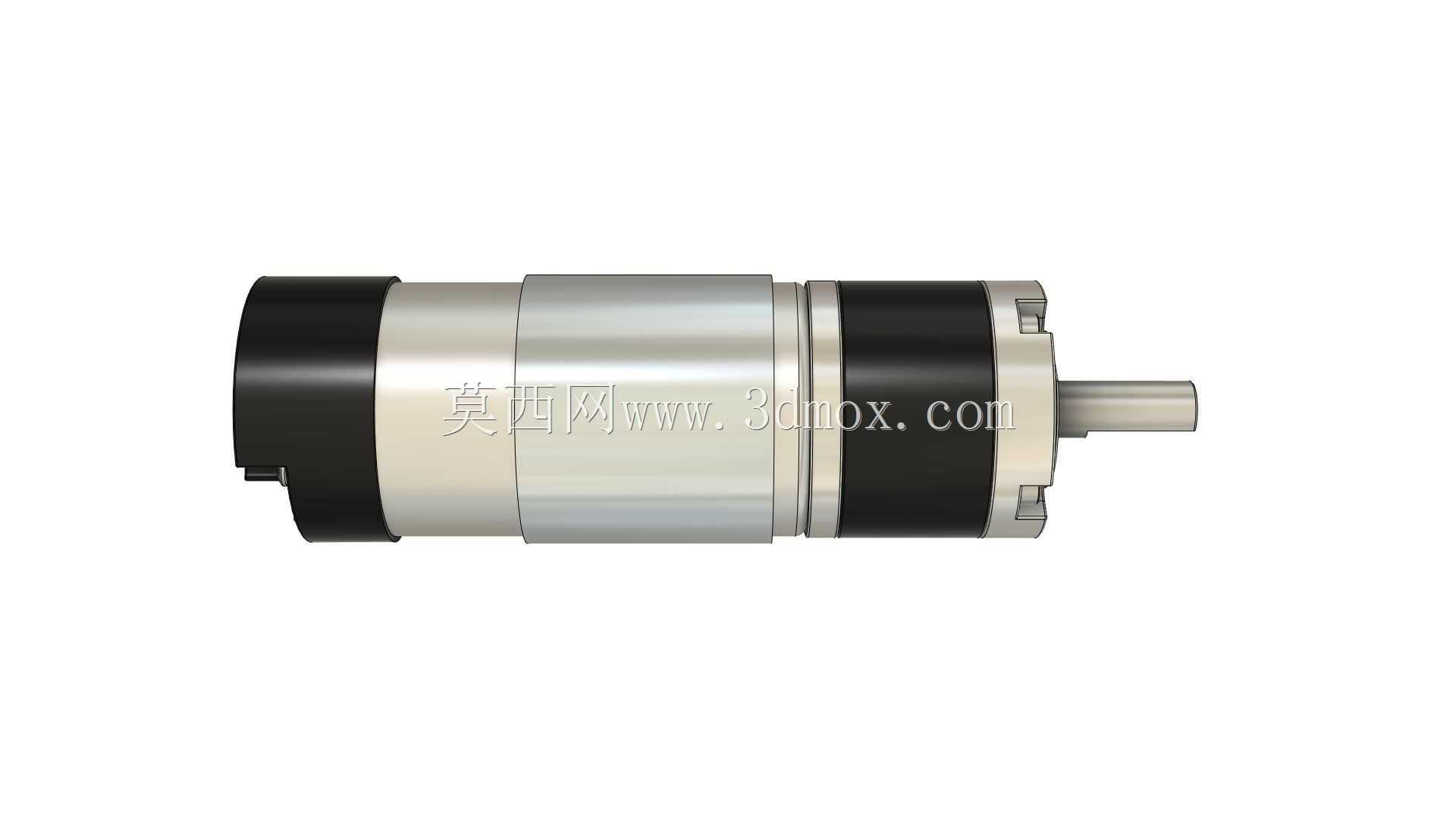

这款集成编码器的行星直流齿轮传动部件，常被应用在小型自动化执行端、服务机器人关节驱动、智能物流分拣模组、小型精密输送线的动力输出环节，也可适配桌面级自动化设备的进给驱动需求，在需要精准转速反馈、低速大扭矩输出的紧凑安装场景中适配性较强。从结构设计逻辑来看，整体采用同轴式布局，动力输出轴与电机主轴保持同轴线设计，能最大程度压缩径向安装空间，适配设备内部狭窄的安装腔体。行星减速级采用多行星轮均布结构，可将电机端的高转速低扭矩输出，通过齿圈、行星轮、太阳轮的啮合传动转化为低转速大扭矩的动力输出，同时均布的行星轮能分散啮合载荷，提升传动过程的平稳性，降低运行过程中的振动与噪音。集成的编码器模块布置在电机尾端，可实时采集输出轴的转速、转角信息，为设备的闭环控制提供位置与速度反馈，满足需要精准定位、转速恒定的工况需求。外形设计上，主体采用圆柱式结构，前端输出法兰设置有均匀分布的安装螺孔，可直接与设备安装面通过螺栓锁紧固定，输出轴采用扁位结构设计，可与传动轮、联轴器等部件快速配合，避免传动过程中出现轴与连接件的相对打滑。安装边界方面，径向尺寸控制紧凑，可直接嵌入设备的管状安装腔或小型安装座内，轴向长度经过优化，不会在设备内部占用过多纵深空间，适配各类对安装体积有严格限制的小型设备设计需求。在实际选型适配时，可根据负载端的实际扭矩需求、转速要求匹配对应的减速比参数，该结构的传动效率较高，长时间运行下的温升控制表现稳定，编码器的反馈精度可满足多数常规工业场景的闭环控制要求，无需额外加装外置测速元件，能简化设备整体的结构设计流程，减少额外的安装固定工序。
