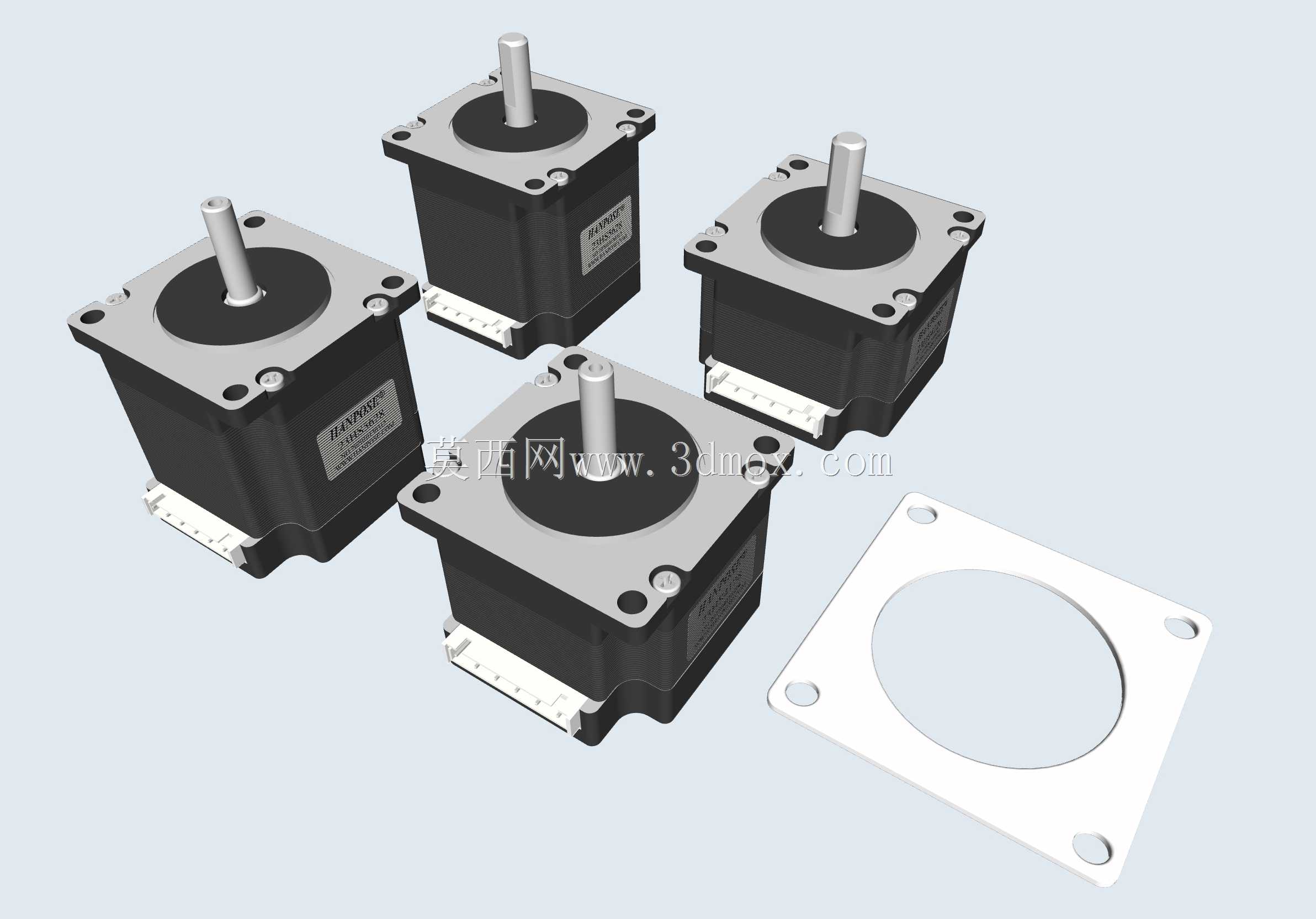

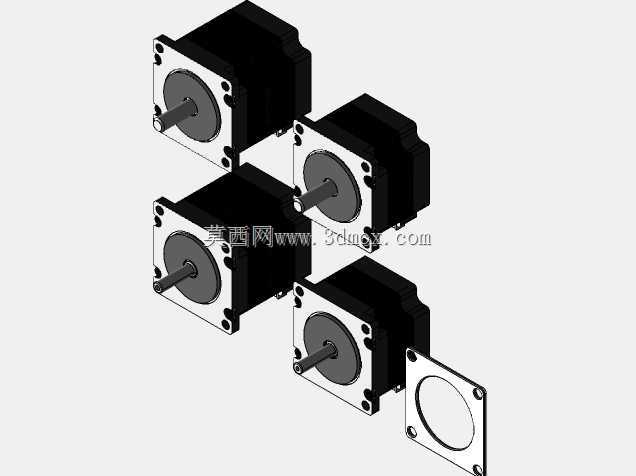

多款规格NEMA23步进电机及配套安装法兰

步进电机在自动化设备装配现场最常遇到的痛点，就是不同机身长度的同系列电机安装孔位偏差、出轴高度不统一导致的支架返工问题，很多小批量设备组装时，采购的电机到货后才发现安装面贴合度差，出轴和联轴器的同轴度超差，不得不重新加工转接板，既耽误工期又增加额外加工成本。这套NEMA23系列电机模型把四款常用机身长度的规格做了统一的安装基准校准，所有安装孔的位置度公差控制在0.02mm以内，前端盖的止口尺寸完全统一，配套的方形安装法兰直接适配全系电机，不需要针对不同长度的电机单独调整安装座的加工尺寸。出轴部分的直径公差、轴伸长度都按照市面通用的5mm、6.5mm、8mm规格做了精准还原，轴上的D型切面位置和深度也和实物一致，装配时可以直接匹配标准联轴器，不用再反复核对轴的配合尺寸。电机尾部的出线座位置也做了统一规划，四款电机的出线方向、接插件尺寸完全相同，布线时可以用同规格的线束固定件，不会因为电机长度变化出现线束长度不够或者弯折半径过小的问题。配套的安装法兰做了轻量化的减重孔设计，在保证安装面平面度的前提下减少了不必要的材料厚度，法兰上的沉头孔深度刚好适配标准内六角螺丝的头部高度，安装后螺丝不会突出法兰表面，避免和设备其他运动部件发生干涉。电机外壳的散热筋结构也按照实物的比例还原，做结构仿真时可以直接导入模型计算散热面积，不用再简化外壳结构导致仿真结果出现偏差。端盖上的固定螺丝位置、标签槽的尺寸都和实物一致，做设备外观设计时可以直接参考这些细节排布走线槽和标识位置，不会出现后期装配时标签被遮挡、螺丝无法紧固的问题。很多工程师做设备设计时，往往只关注电机的扭矩参数，忽略了安装细节的匹配，导致加工完的零件无法装配，这套模型把同系列不同规格电机的安装基准做了统一，设计时只要选定NEMA23系列，不管后期采购哪款长度的电机，都不需要修改安装结构的图纸，大幅减少了设计变更的概率。法兰的安装面做了0.01mm的平面度要求模拟，装配时电机和法兰的贴合面不会出现间隙，避免电机运行时因为贴合不牢产生振动噪音，长时间运行也不会出现螺丝松动的问题。接插件的引脚间距、定位卡扣的尺寸也完全还原，做线束设计时可以直接匹配对应的接插件模型，不用再单独测量引脚尺寸，减少了线束设计的出错率。
