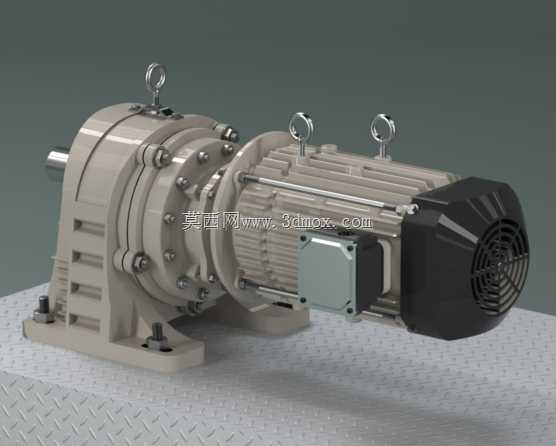

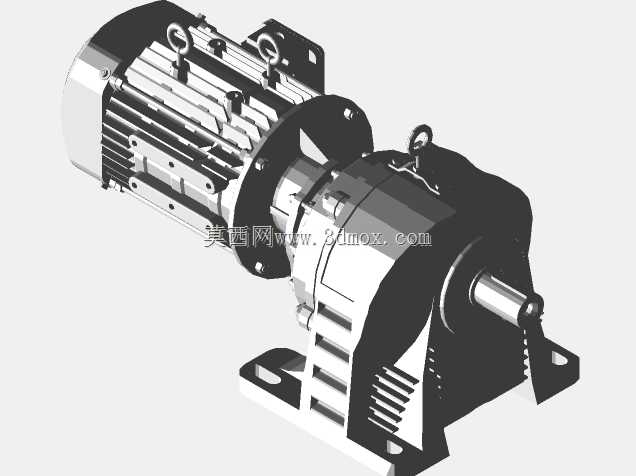

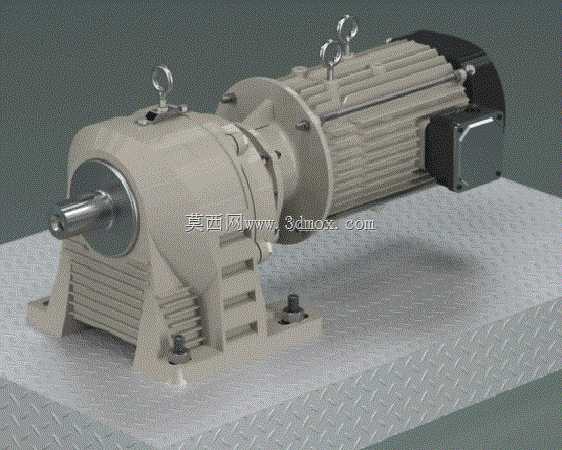

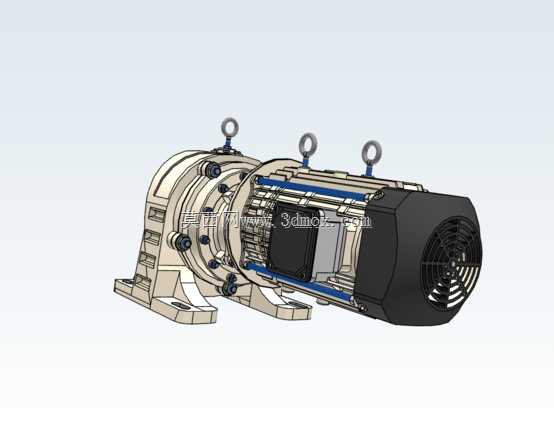

卧式齿轮减速电机带底座安装结构

车间现场安装减速电机时，常遇到底座地脚螺栓孔位偏差、输出轴同轴度超差导致的轴承早期磨损问题，这款带脚架的齿轮电机结构在设计阶段就把这些现场痛点纳入了考量。脚架与减速箱壳体的连接面做了0.02mm的平面度公差要求，避免安装时壳体受螺栓预紧力产生形变，挤压内部齿轮啮合间隙。输出轴的轴伸端预留了足够的联轴器安装空间，轴肩位置做了退刀槽处理，既方便卡簧定位，也能避免装配时联轴器刮伤轴面。电机壳体的散热筋排布顺着设备运行时的气流方向设置，脚架的安装孔做了长圆孔设计，允许现场安装时±3mm的位置调整，不用再为了对中重新扩孔。吊环的安装位置经过重心测算，起吊时整机保持水平，不会出现输出轴端磕碰地面的情况。接线盒的朝向可以根据现场布线需求旋转调整，不用额外更改进线方向。减速箱与电机的连接法兰止口做了过渡配合公差，装配时既能轻松对位，又能保证两者的同轴度控制在0.01mm以内，减少运转时的径向跳动。脚架底部的安装面做了防滑纹理处理，和设备基座贴合时能增大摩擦力，即使长期受振动影响也不会出现移位。内部齿轮的啮合侧隙经过适配调整，既保证传动效率，又能在重载启动时缓冲冲击，避免打齿。壳体的铸造圆角都做了R3以上的处理，减少应力集中，在频繁正反转的工况下也不容易出现壳体开裂的问题。
