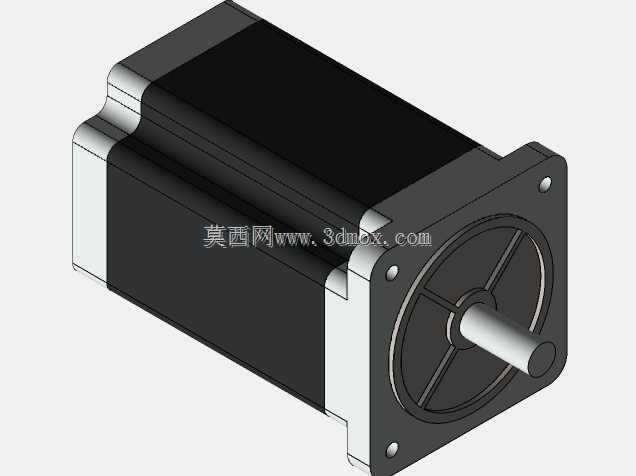

NEMA34规格86mm法兰大扭矩步进电机

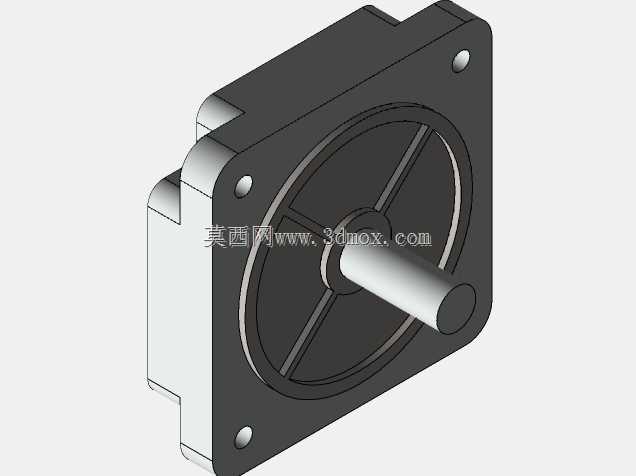

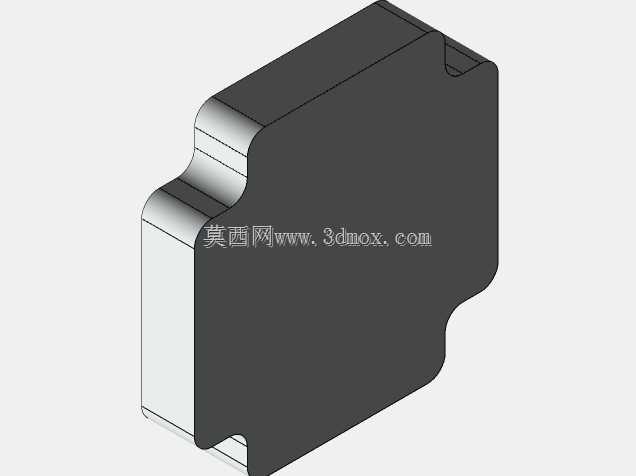

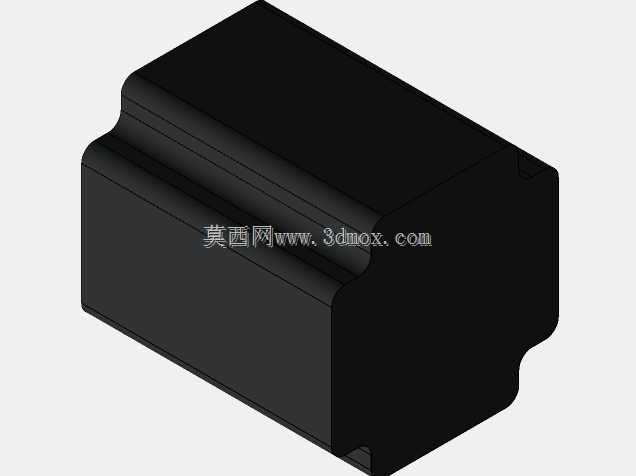

86规格步进电机在自动化产线长期高负载启停工况下，最容易出现的问题是前端盖与定子铁芯的同轴度偏差超差，导致输出轴径向跳动量过大，带载运行时出现异响、丢步甚至轴承过早磨损。这款模型在结构设计阶段就针对该痛点做了针对性优化，前端盖的安装止口与定子外壳的配合面采用了小间隙过盈配合设计，配合公差带控制在0.012mm以内，既保证装配时的定位精度，又避免过盈量过大导致端盖挤压变形，影响轴承室的圆度。输出轴的轴伸端做了退刀槽优化，槽边的圆角半径控制在R0.3，既避免轴类零件淬火热处理时的应力集中开裂，又能保证联轴器安装时的轴向定位精度，不会出现联轴器贴死端盖导致的运转摩擦问题。后端盖的出线孔位置做了斜向倒角处理，避免电机运行时的振动拉扯线缆，磨损线缆外层绝缘皮，同时预留了防水胶圈的安装槽位，适配多粉尘、轻度溅水的车间工况。定子绕组的固定槽在模型里做了均匀的壁厚处理，槽口的倒角避免嵌线时刮破漆包线的绝缘层，铁芯叠片的定位槽采用了对称分布设计，叠压时不会出现片间错位导致的磁路不均问题。电机外壳的散热筋采用了不等高分布设计，靠近前端轴承室的位置筋条高度更高，针对性带走轴承高速运转产生的热量，避免轴承润滑脂过早高温失效，后端的筋条高度稍低，平衡整体散热效率的同时减少不必要的材料浪费。安装法兰的四个安装孔做了锪平处理，沉孔深度控制在2mm，保证内六角螺栓安装时头部完全沉入孔内，不会出现螺栓头突出导致电机安装面与设备安装板贴合不严的问题，同时孔位的位置度公差控制在0.05mm以内，适配不同厂家的安装支架互换需求。输出轴的键槽采用了标准GB/T1096的平键槽设计，槽侧的粗糙度要求控制在Ra1.6，保证平键安装时的配合精度，传递大扭矩时不会出现键侧挤压变形导致的传动间隙。
