N型凸轮轨迹传递机械手结构

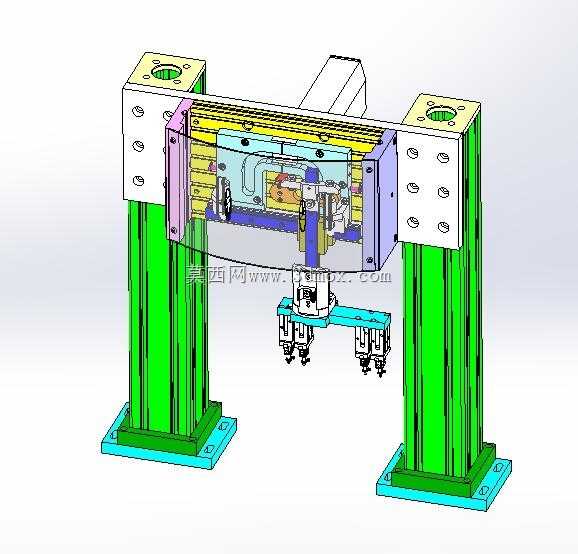

双立柱支撑的横梁在现场调试时最容易出现的问题是两端安装面的平行度偏差，一旦立柱底座的地脚螺栓锁紧后出现微米级的倾斜，横梁上滑动的凸轮传动模组就会出现卡滞，长期往复运行还会加剧导轨滑块的偏磨。这套结构在立柱与横梁的连接位置做了浮动式的连接块设计，连接块上的腰型孔预留了横向调整余量，装配时不用强行靠螺栓拉力拉扯横梁对位，能在锁紧前通过塞尺逐点调整横梁的水平度，把两端的高度差控制在两丝以内，避免后续运行中出现的交变应力集中。

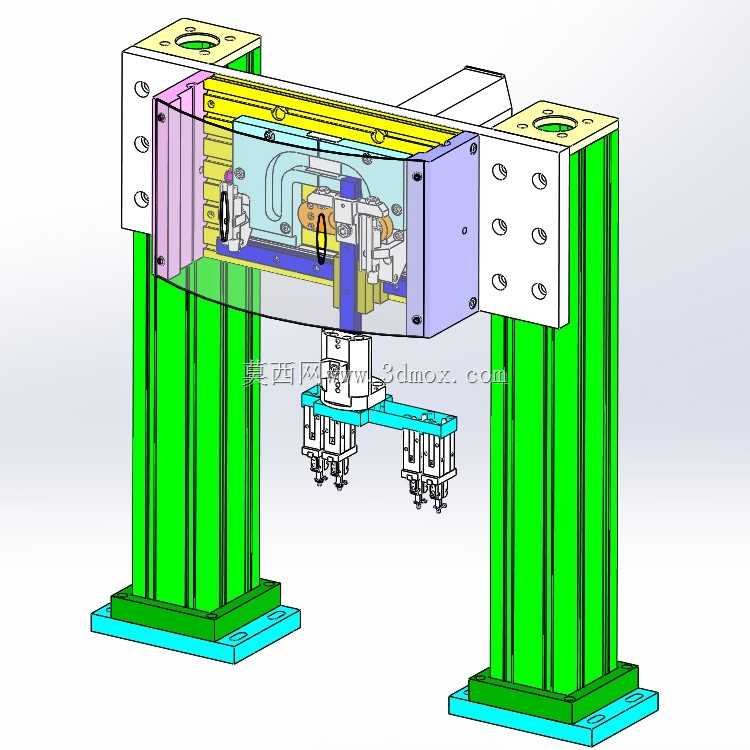

下方的拾取端采用双组吸头并列布局，凸轮轨迹的曲线段特意做了过渡圆角修正，原本的硬拐点轨迹会让吸头在下行拾取时出现刚性冲击，修正后的轨迹能让吸头接触工件时的速度平缓降到零，不会碰伤轻薄工件的表面。传动槽内的随动轴承安装位预留了0.01毫米的间隙，既能避免轴承在槽内卡滞，又能控制传动回程误差，保证每次拾取的位置重复精度达标。

横梁内部的凸轮传动组件采用模块化设计，整个传动模组可以单独从横梁侧面抽出维护，不用拆解两端的立柱结构，日常更换易损件时能大幅缩短停机时间。两侧的立柱采用加厚的型材焊接结构，内壁加了加强筋来抵消横梁高速往复运动带来的振动，避免振动传导到拾取端导致吸头定位偏移。拾取端的安装板做了镂空减重处理，在保证结构刚性的前提下降低了运动部分的整体重量，能减少凸轮传动时的负载惯性，让整套机构的运行速度可以提升百分之十五左右，同时不会出现过冲现象。

走线槽隐藏在横梁的后侧，所有气管和线缆都顺着拖链排布，不会在机构运行时出现线缆剐蹭的问题，拖链的弯曲半径特意选了比常规大一个规格的型号，能延长线缆的使用寿命，避免长期弯折导致的线芯断裂。
