沥青瓦码垛夹持作业机械抓手结构

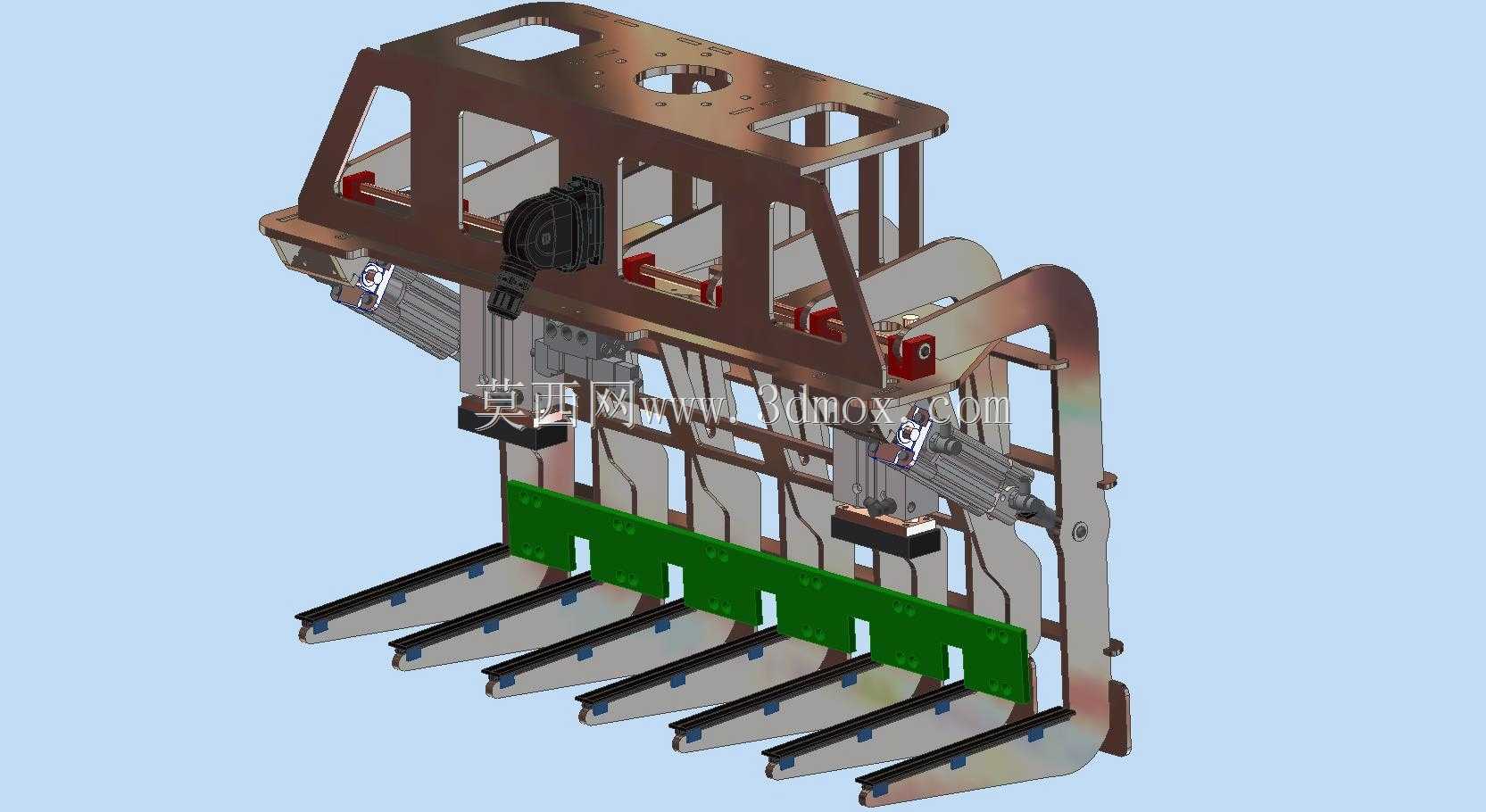

瓦件类建材码垛现场最棘手的问题，从来不是抓取力够不够，而是薄脆沥青瓦叠放时边缘易崩裂、层间错位滑料的隐患。这套夹持结构的设计逻辑，完全围绕瓦件的物理特性做适配，没有照搬通用板材抓手的硬压式方案。多组平行排布的叉齿前端做了微翘过渡，接触瓦面的棱边全部倒了R3的圆角，避免硬接触刮破沥青瓦表面的防水覆膜，叉齿的间距刚好匹配单摞沥青瓦的承托受力点，不会因为局部悬空导致瓦件中部弯折断裂。上部的机架框架采用镂空式焊接结构，在保证整体刚性的前提下削减了近三成自重，降低机械臂末端的负载冗余，框架上预留的安装孔位做了长槽调节设计，能适配不同幅面规格的沥青瓦生产节拍，不用整体更换抓手就能完成产线换型。侧向的夹紧组件没有采用整面压合的结构，而是分段式布置了独立的压块，每块压块背后都带微型缓冲阻尼，遇到瓦摞厚度不均的情况，单块压块能自适应伸缩，不会出现局部压空或者过压碎裂的问题。气管和线路全部藏在框架的内侧槽道里，外部没有裸露的管线，避免码垛作业时瓦屑、粉尘堆积磨损管线，也减少了抓手升降过程中的风阻晃动。底部的绿色挡料板做了分段式缺口设计，刚好和叉齿的排布位置对应，叉齿托举瓦件上升时，挡料板能挡住瓦摞后侧防止向后滑移，叉齿下放退出时，缺口能完全避开叉齿的运动轨迹，不会出现卡滞干涉。整套结构的连接位全部采用定位销加螺栓的双重固定，现场维护时不用反复校准位置，拆换单个磨损叉齿只需要拧下两颗固定螺栓，十分钟就能完成更换，完全适配建材厂连续化生产的运维节奏。夹紧力的传递路径做了优化，气缸的推力通过杠杆臂均匀分散到每一组压块上，不会出现靠近气缸端压力过大、远端压力不足的偏载问题，哪怕瓦摞存在10mm以内的厚度差，整摞瓦的夹持力也能保持在稳定区间，搬运过程中不会出现掉料、散摞的情况。
