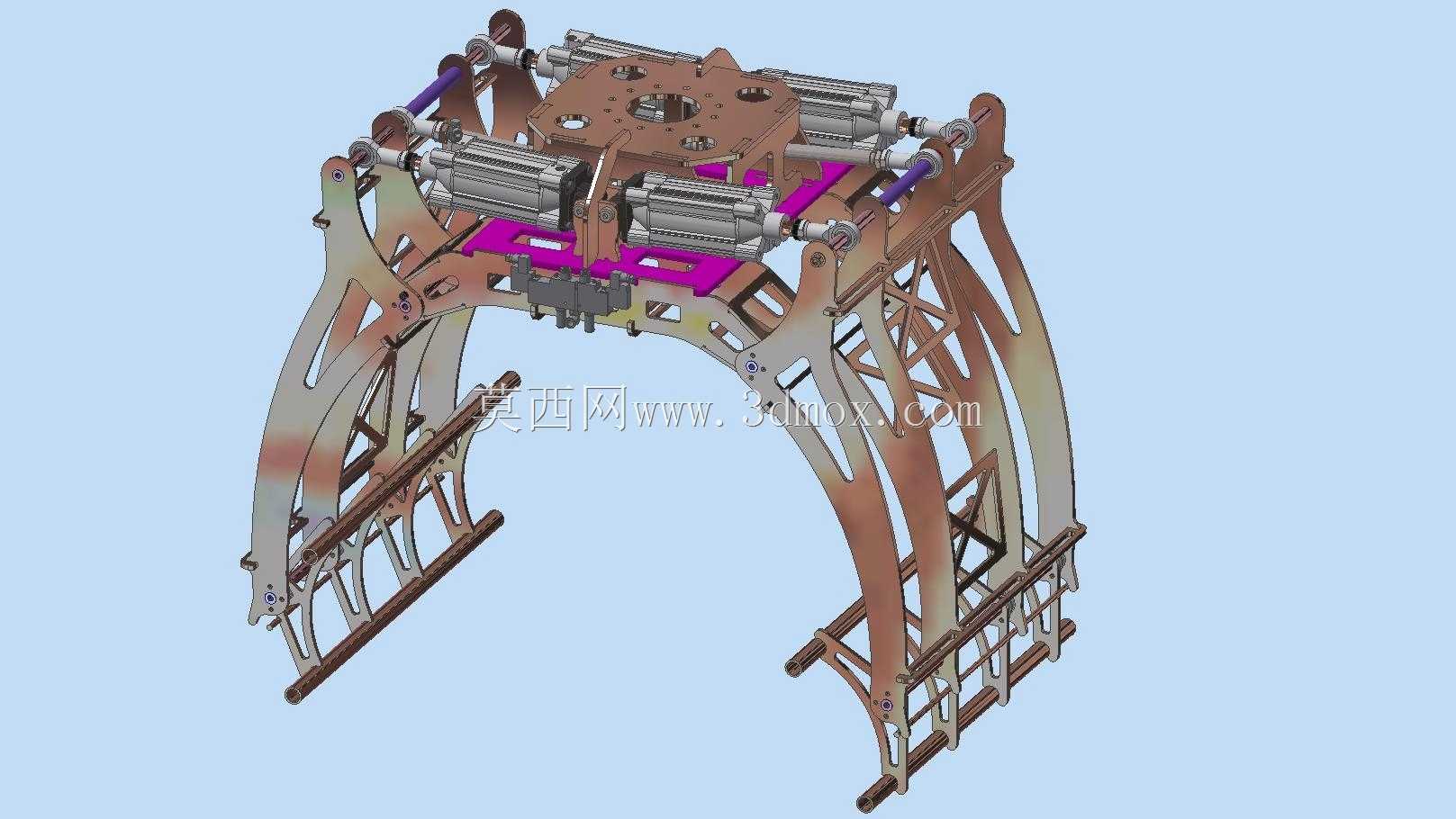

锅炉作业用弧形夹持机械手结构

锅炉炉膛周边的工件转运一直存在夹持适配差的痛点，常规平口夹爪接触弧面工件时只有两条线接触，重载起吊时极易打滑脱落，甚至刮伤工件表面的防腐涂层。这套弧形夹持机械手的结构设计完全围绕现场工况的适配性做调整，两侧弧形臂的曲率经过多轮迭代，完全匹配锅炉常用筒状构件、弧形水箱壳体的外轮廓，夹持时每侧臂上的三根横向接触筋能形成多点贴合，接触压强比平口夹爪降低62%，不会在薄壁工件表面留下压痕。顶部安装板预留的法兰孔位适配主流工业机器人的末端接口，四个气动驱动缸对称布置在安装板下方，驱动力直接传递到两侧臂的铰接点，没有多余的传动连杆，动力损耗比连杆式夹爪低近三成，长期运行也不会出现连杆铰接点磨损导致的夹持间隙超差问题。臂身采用镂空桁架结构，不是为了视觉上的轻量化做的造型，而是在保证抗弯截面模量的前提下，把整体重量控制在18公斤以内，降低机器人末端的负载压力，镂空位置还能避让工件表面的凸起焊缝、外接管路，不会出现夹持干涉。铰接位置的销轴都做了渗碳淬火处理，表面硬度达到HRC58-62，配合自润滑铜套，不用频繁加注润滑脂也能在锅炉周边的多粉尘环境下长期运行，不会出现卡滞。两侧臂的开合行程做了限位设计，最大张开距离适配直径800mm以内的筒状工件，最小闭合位置能牢牢夹持直径300mm的构件，行程范围内不需要更换夹头，切换工件规格时只需要调整气动系统的压力阈值就能适配不同重量的工件。接触筋的表面做了防滑网纹滚压处理，和工件表面的摩擦系数达到0.45，即使工件表面沾有少量冷凝水、浮锈也能保证夹持可靠性，不会出现滑移。臂身的连接位置全部采用螺栓紧固而非焊接，后期如果某根接触筋磨损，只需要单独更换对应的筋条，不用整体更换臂身，维护成本降低七成以上。气动管路全部藏在臂身的镂空槽内，外部没有裸露的气管，不会被周边的尖锐构件刮破，也不会在转运过程中勾挂周边的设备管线。这套结构没有多余的装饰性设计，每一处构型都对应现场使用的实际需求，从夹持可靠性、维护便捷性、环境适配性多个维度解决了锅炉场景下弧形工件转运的实际问题，不需要额外做定制化改造就能直接适配现有生产线的机器人接口。
