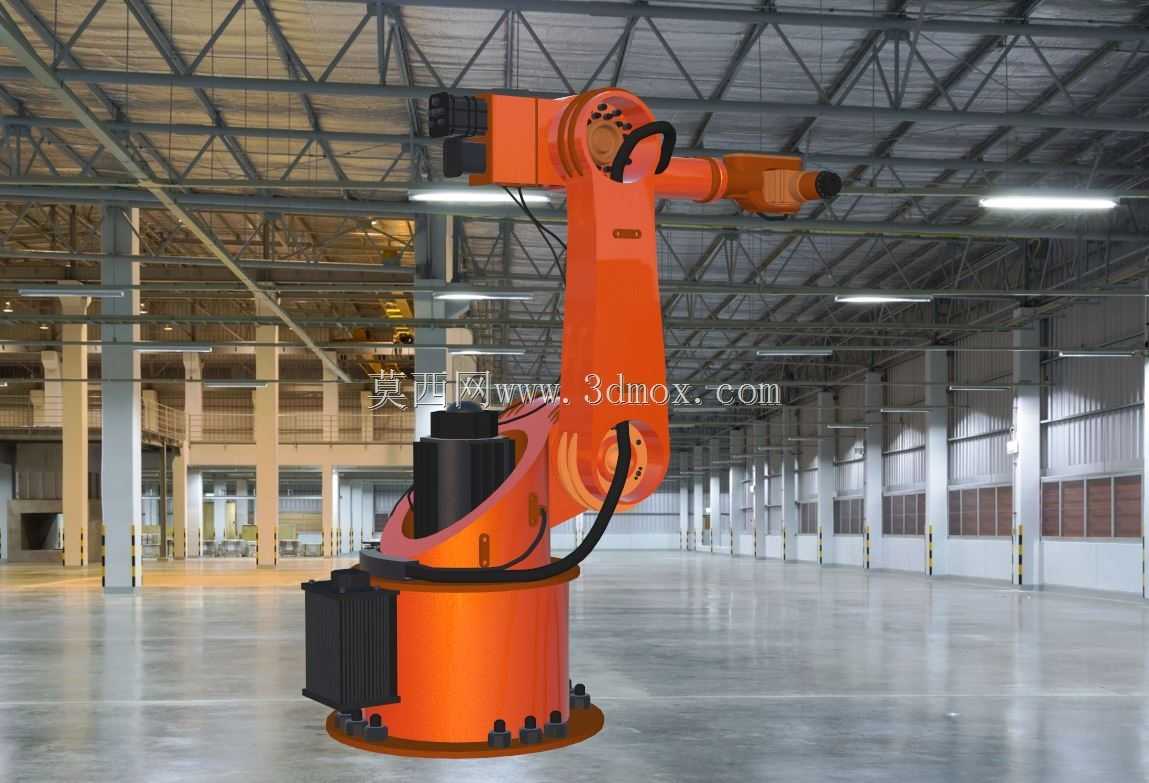

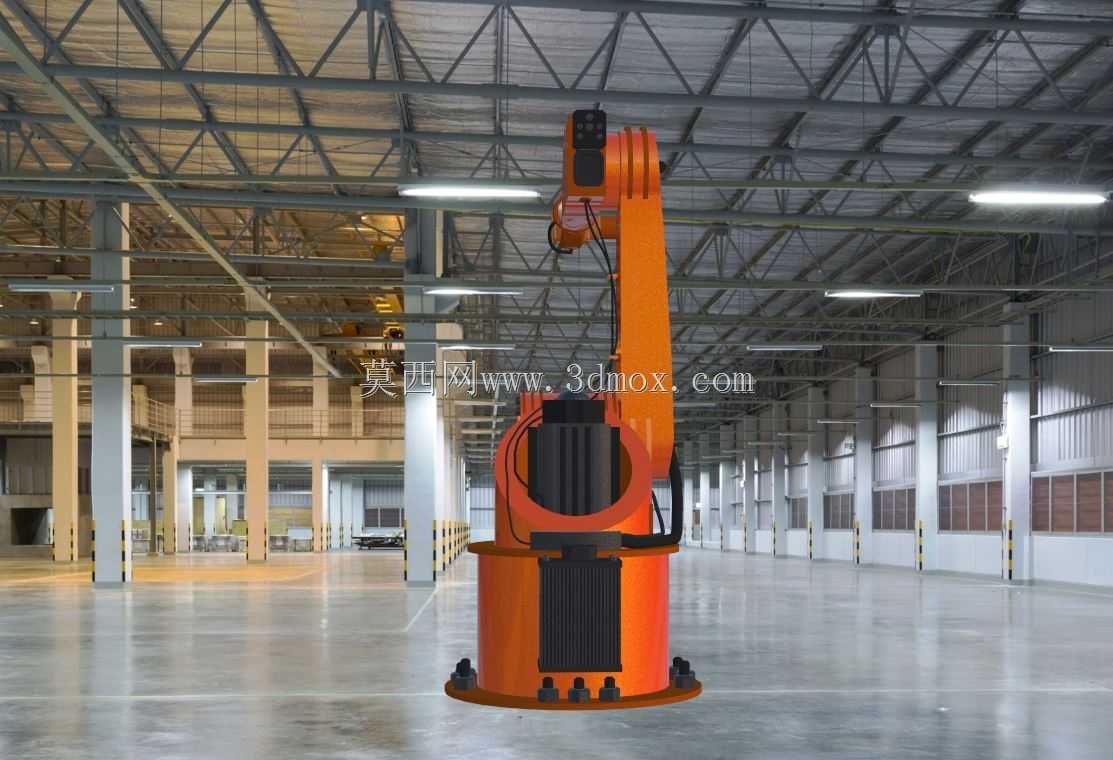

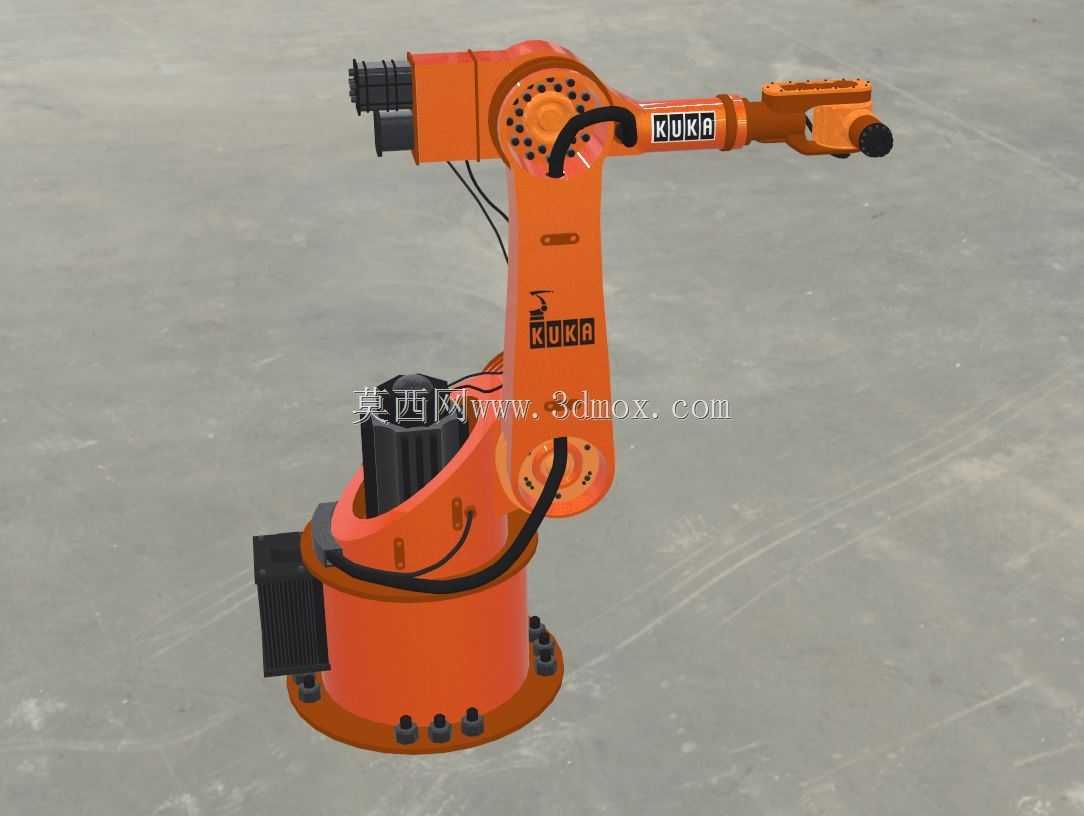

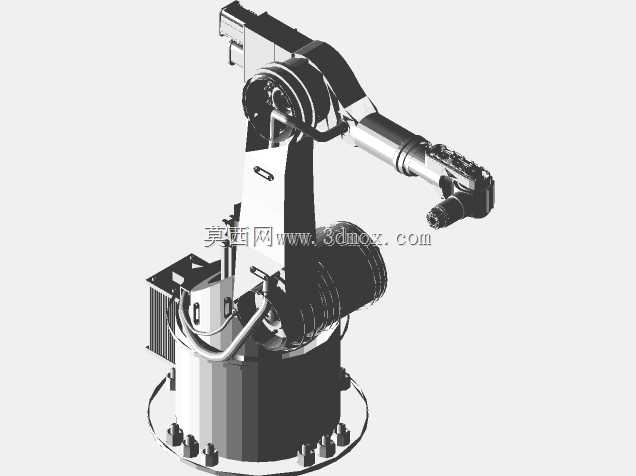

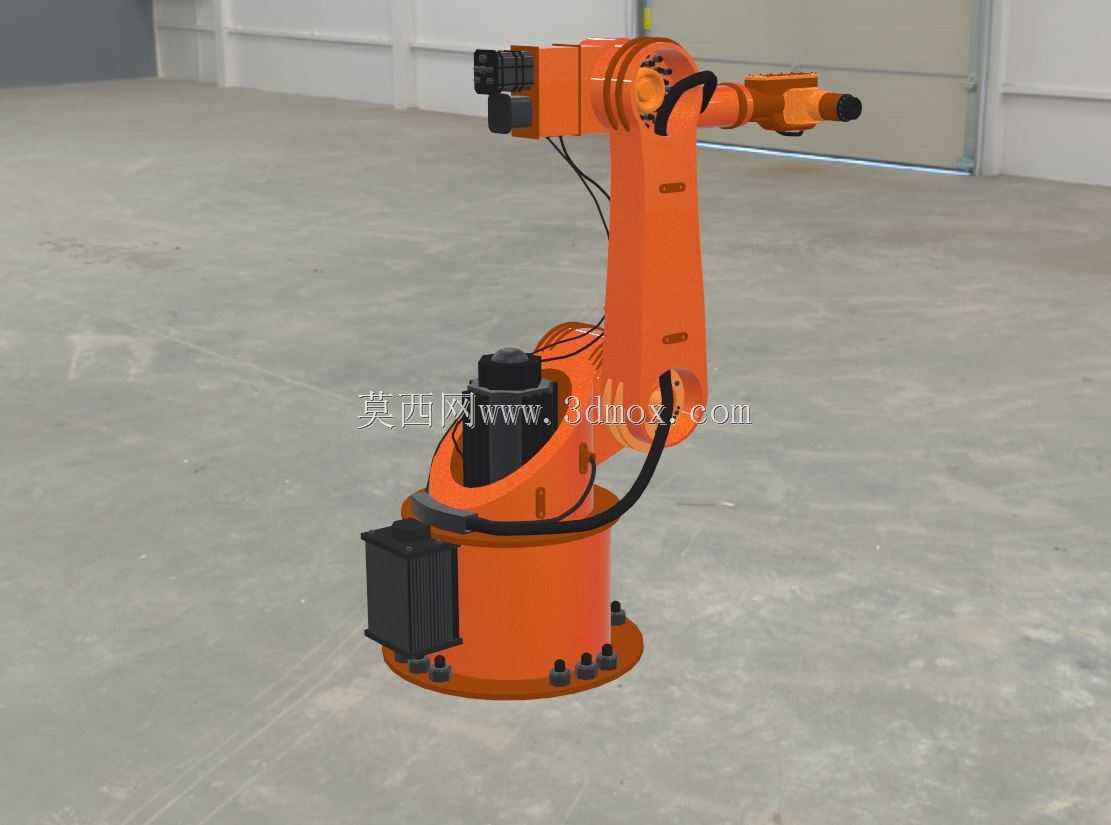

库卡六轴工业机械臂高精度结构还原

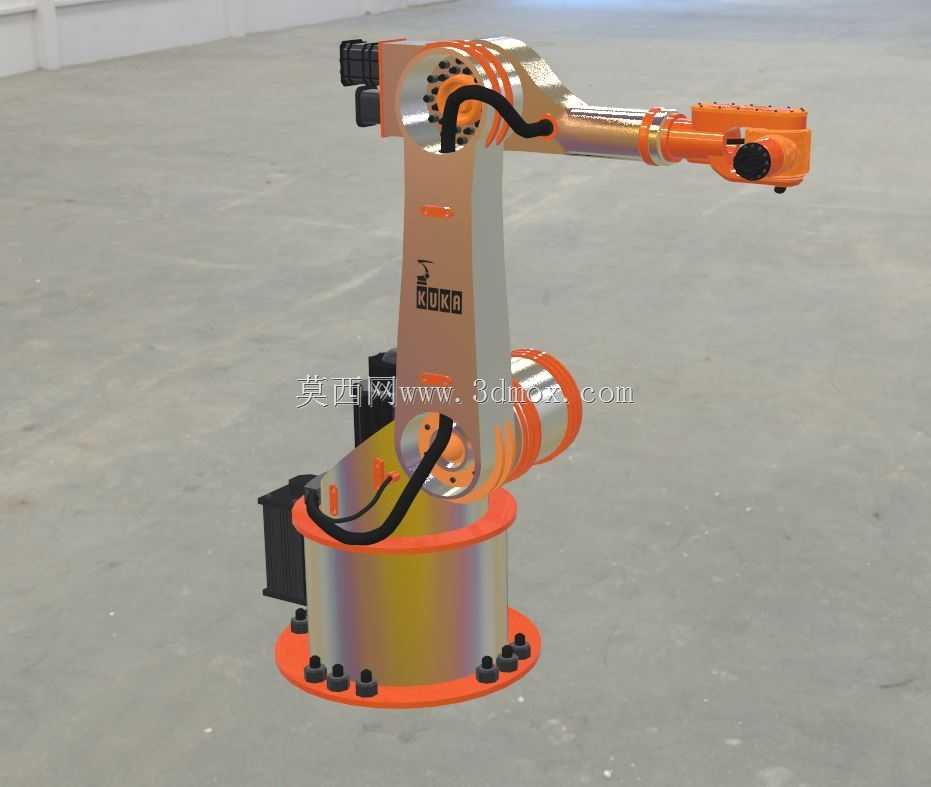

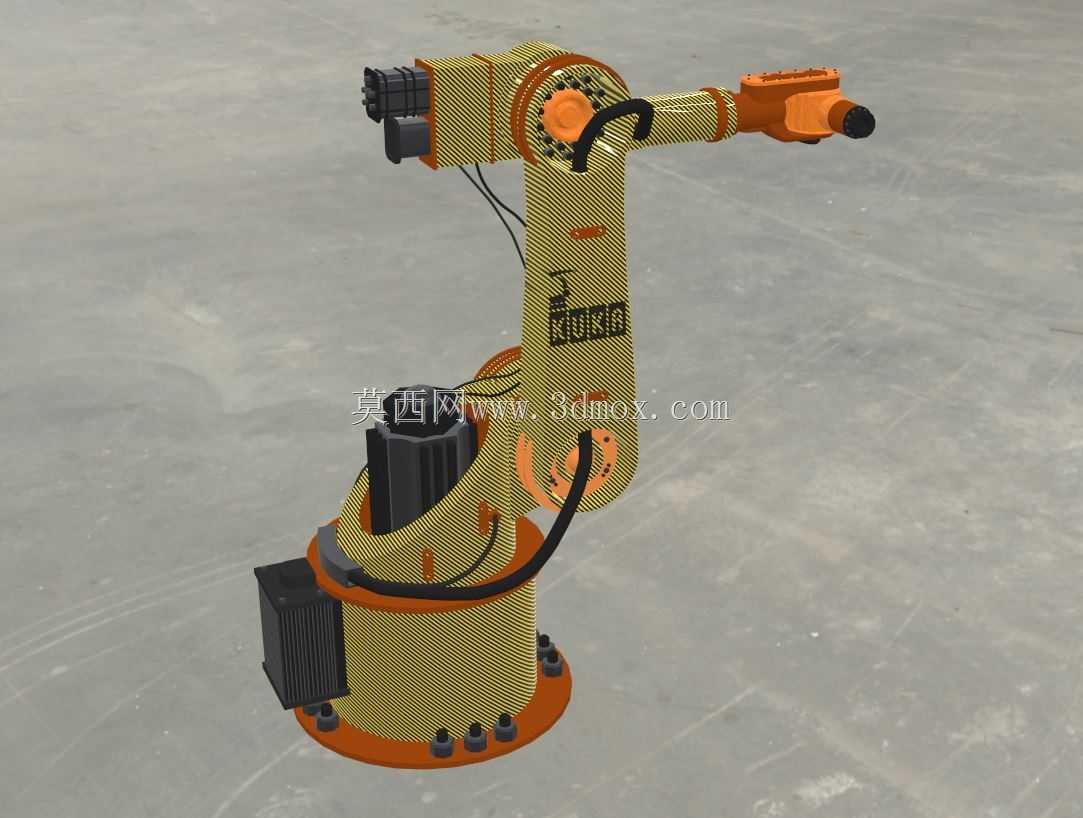

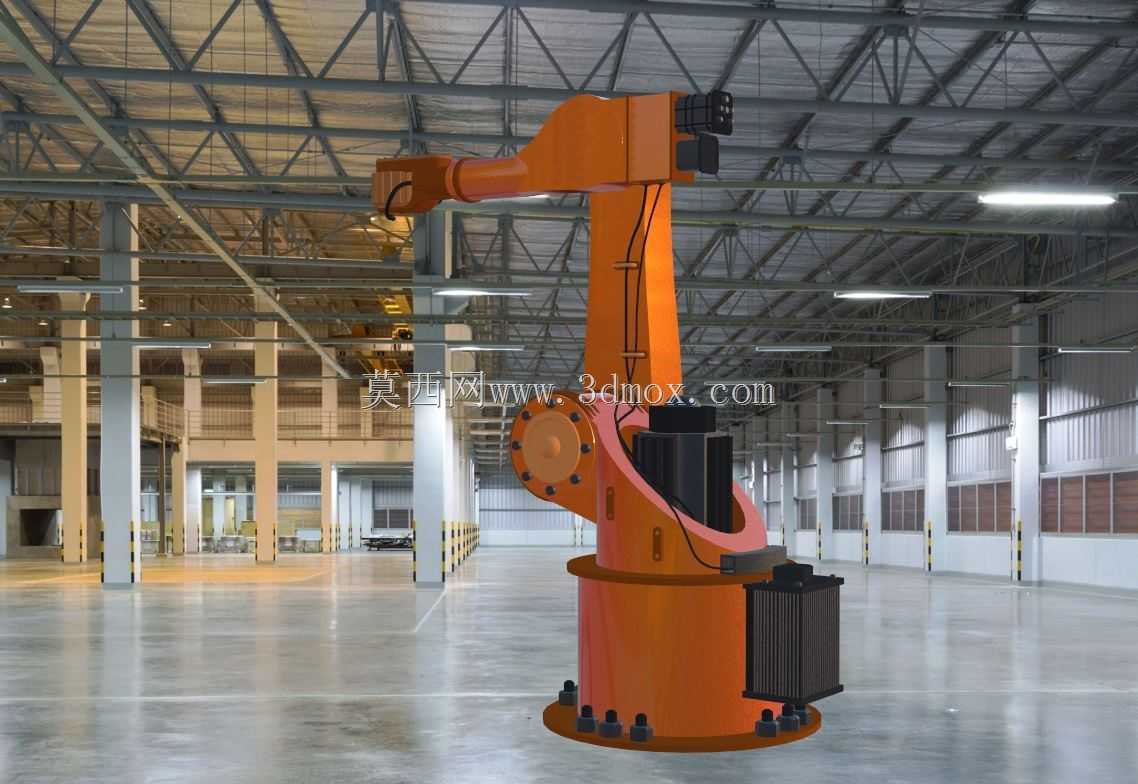

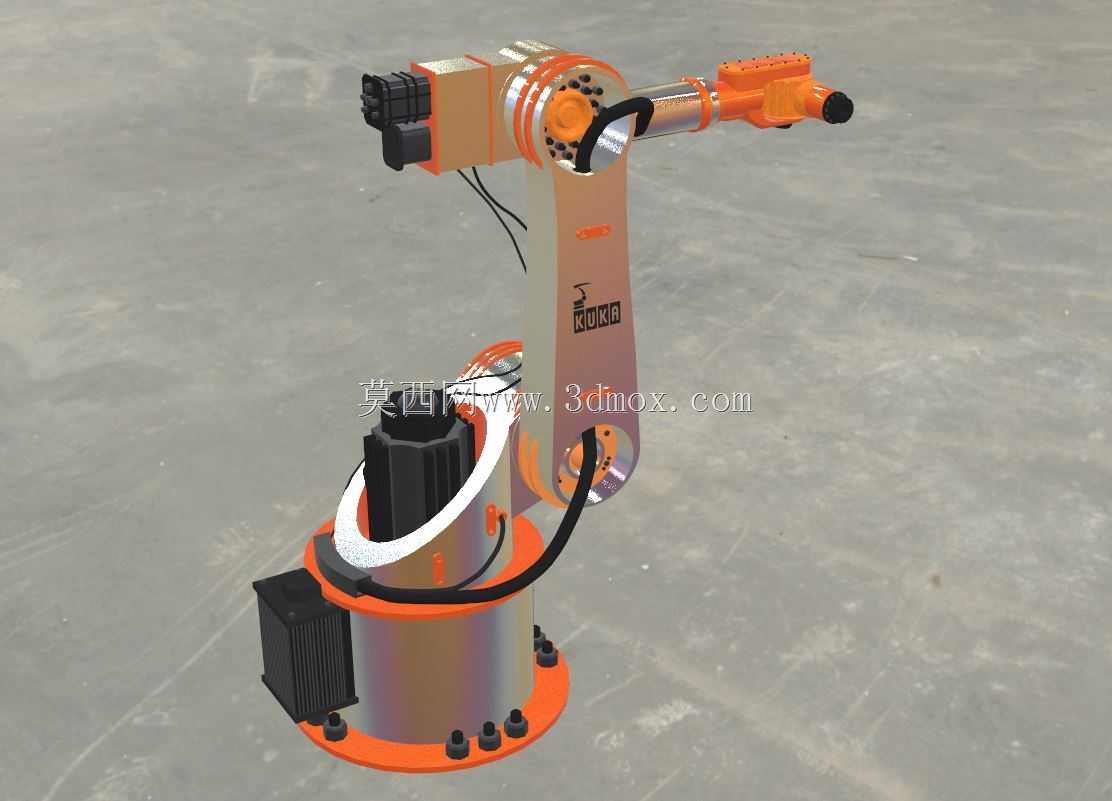

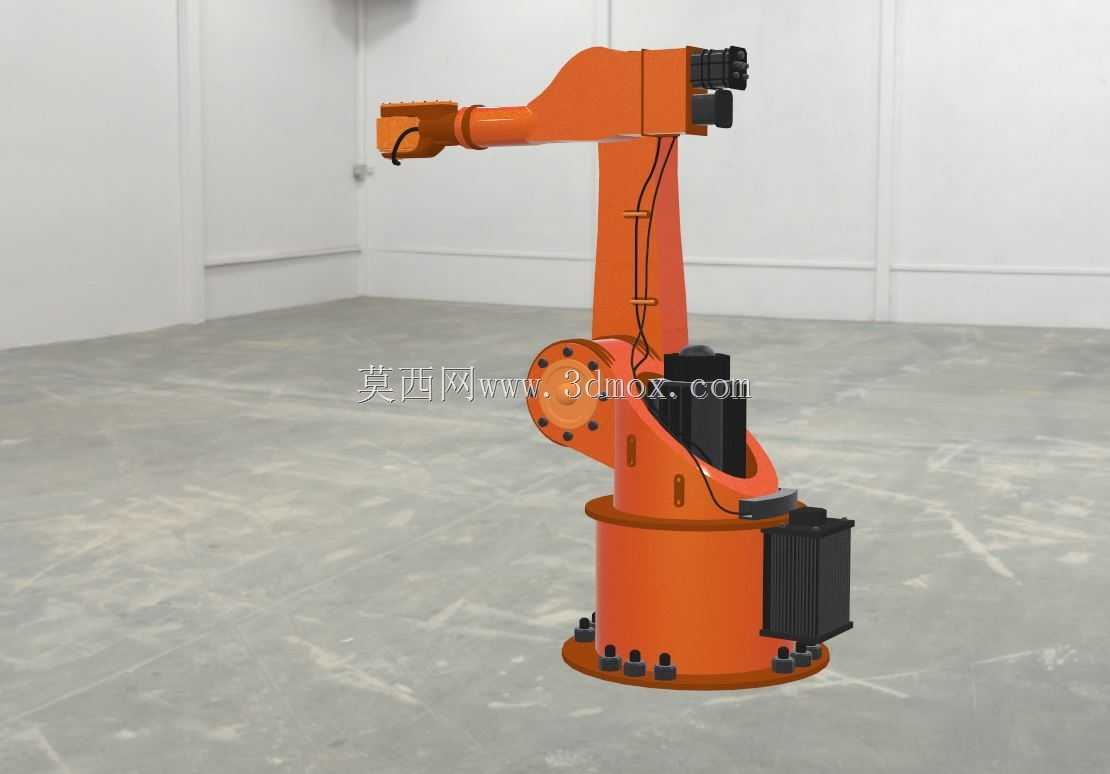

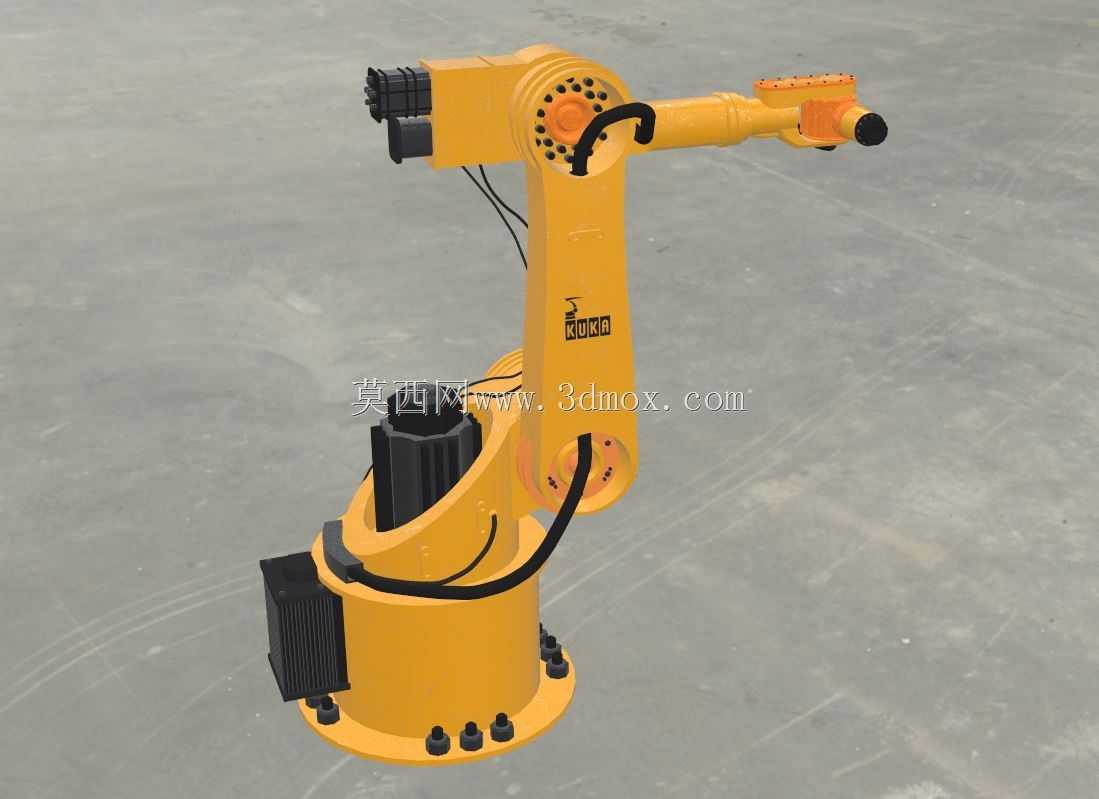

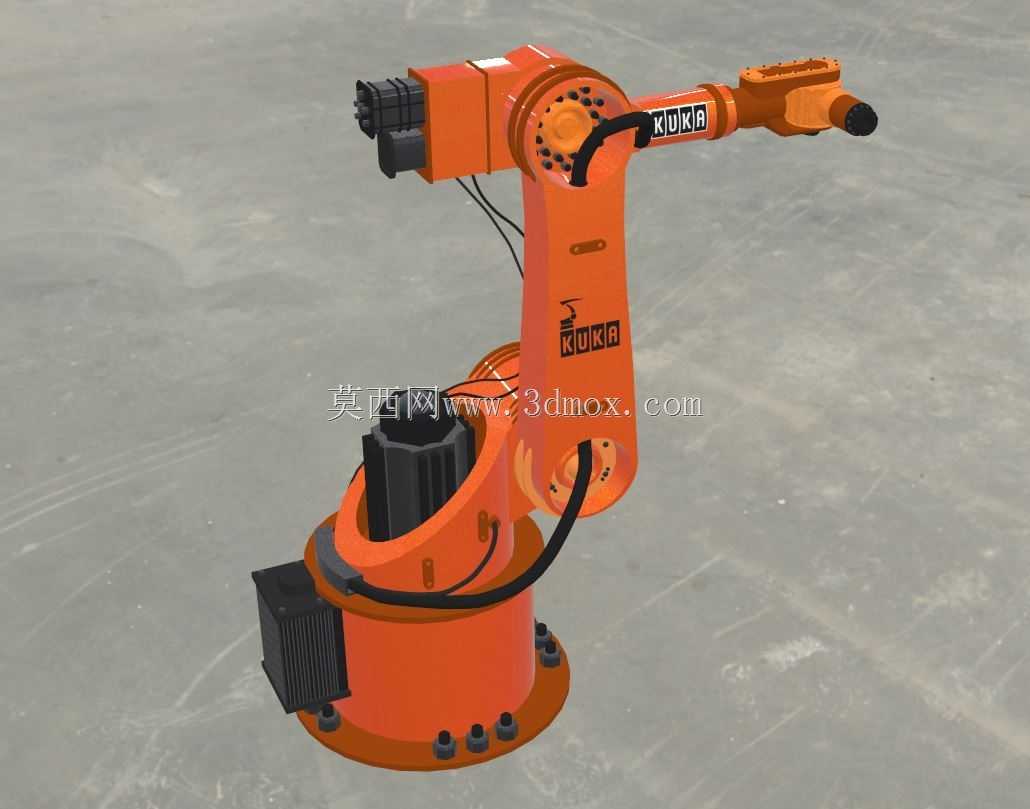

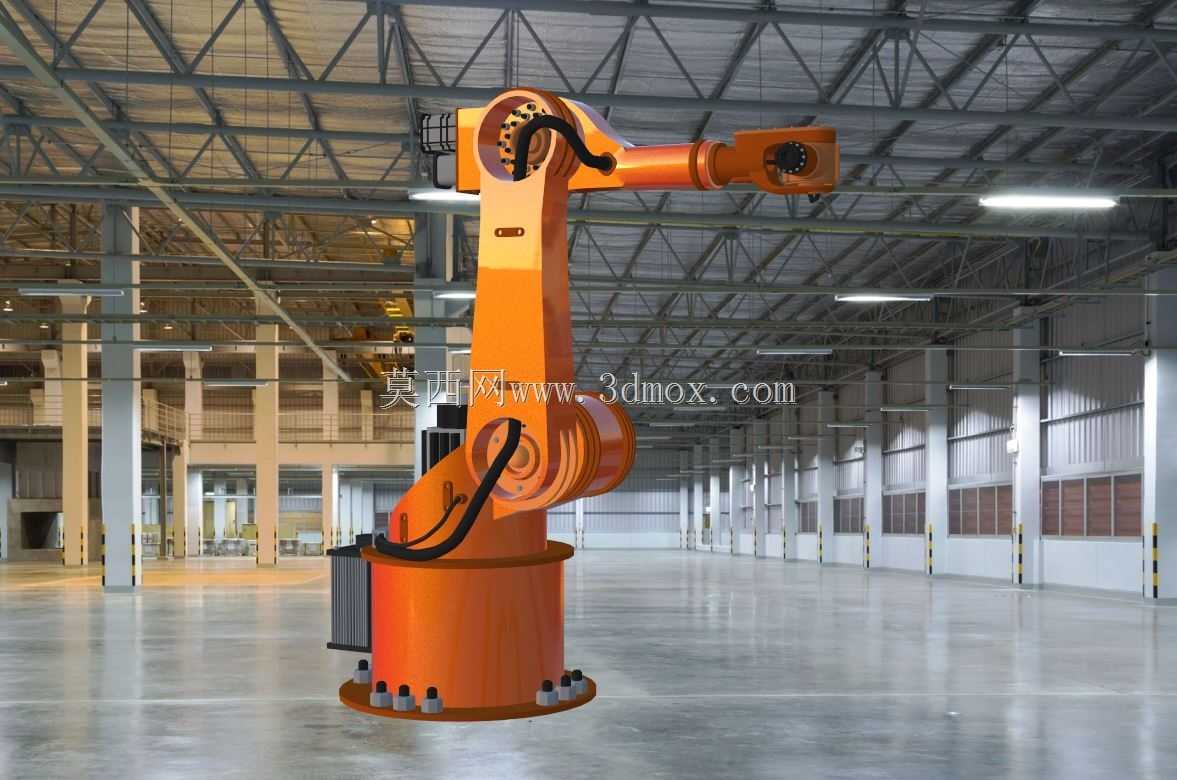

车间现场多尘、重载连续运转的工况下，工业机械臂的关节密封与线缆排布一直是容易被忽略的失效诱因，这款库卡机械臂的结构还原恰好把这些容易在建模阶段被简化的细节做了完整呈现。大臂与底座衔接的回转支承位置，没有做理想化的整圈平滑过渡，而是还原了实际装配中用来固定密封压盖的六颗内六角螺栓点位，螺栓沉孔的深度刚好匹配标准件的头部高度，既不会因为沉孔过深导致压盖压紧量不足出现润滑脂渗漏，也不会因为沉孔过浅让螺栓头突出干涉外部护罩的安装。底座侧面的电气接线盒做了向内凹陷的安装位，盒体边缘预留了3mm的密封胶条卡槽，现场布线时线缆从盒体下方的格兰头接入，不会因为臂体回转拖拽线缆磨损绝缘层，接线盒旁的散热筋高度控制在12mm，既保证伺服驱动器长时间运转的散热面积，也不会因为筋条过高在转运时发生磕碰变形。小臂末端的法兰盘做了H7精度的定位止口，端面均匀分布八个M6的螺纹孔，孔位的同轴度公差控制在0.02mm以内，适配不同品牌的夹爪、焊枪等末端执行器，不需要额外做转接板就能直接安装，法兰盘内部预留了气路与信号线缆的穿行通道，通道内壁做了圆角过渡，避免穿线时划伤线缆外皮。大臂与小臂衔接的关节位置，外露的动力线缆做了螺旋状的余量预留，臂体在极限角度俯仰时线缆不会被拉扯绷断，线缆固定卡扣的位置刚好避开关节的运动包络，不会出现运转时卡扣蹭到臂体外壳产生异响的问题。臂体表面的喷塑层质感做了区分，底座与大臂的橙色漆面做了细微的颗粒质感，还原实际铸件表面喷塑的哑光效果，关节处的黑色标识牌做了轻微的凸起，模拟真实金属铭牌的安装高度，标识牌上的字符边缘做了0.1mm的倒角，不会因为长期积灰导致字符模糊不清。底座底部的安装法兰做了整圈的地脚螺栓孔，孔位周边做了加厚的加强筋，满负载全速运转时底座不会因为刚性不足产生共振，加强筋的厚度从根部的15mm逐步过渡到端部的8mm，既保证结构强度，也不会因为壁厚不均导致铸件出现缩孔缺陷。
