波士顿动力Spot四足仿生机器人结构

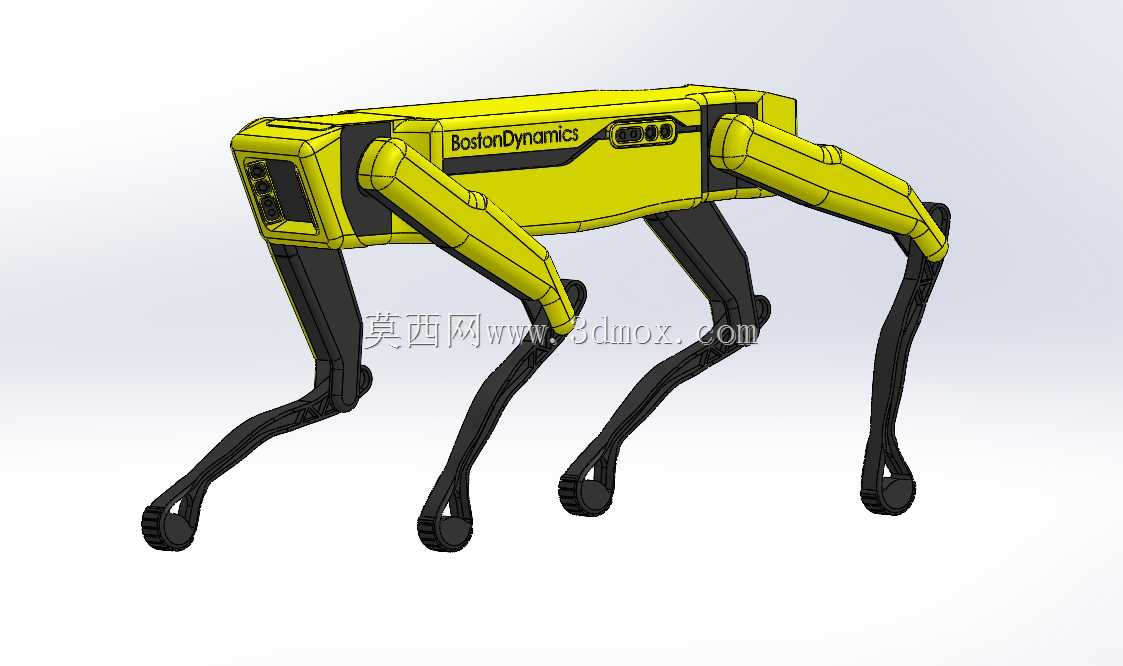

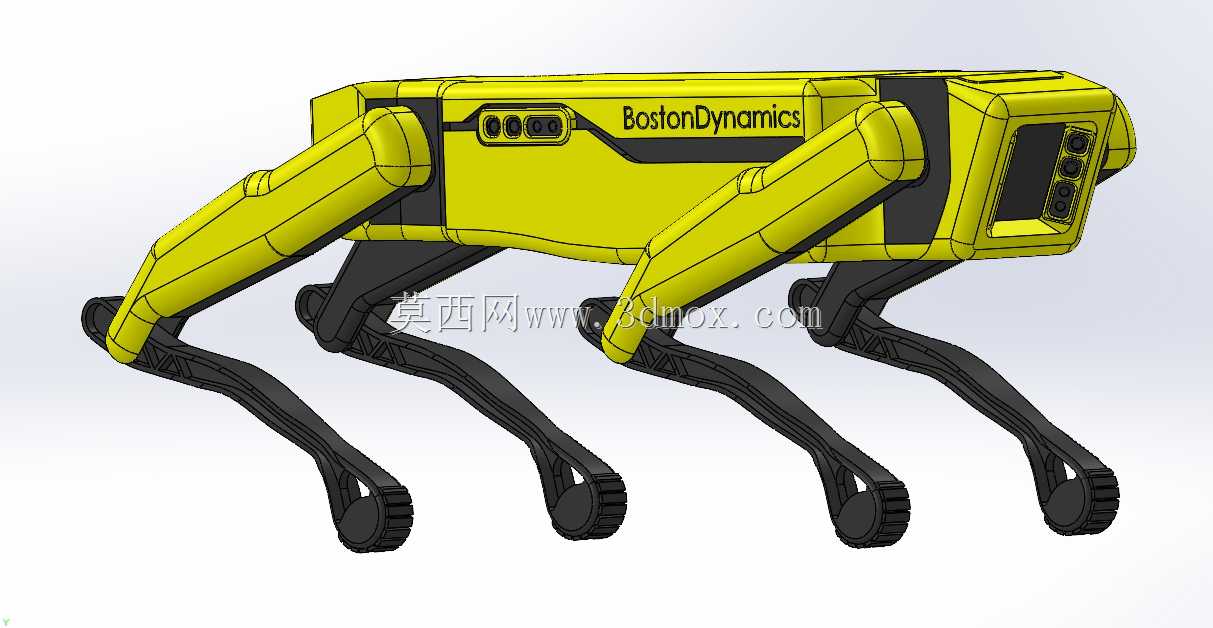

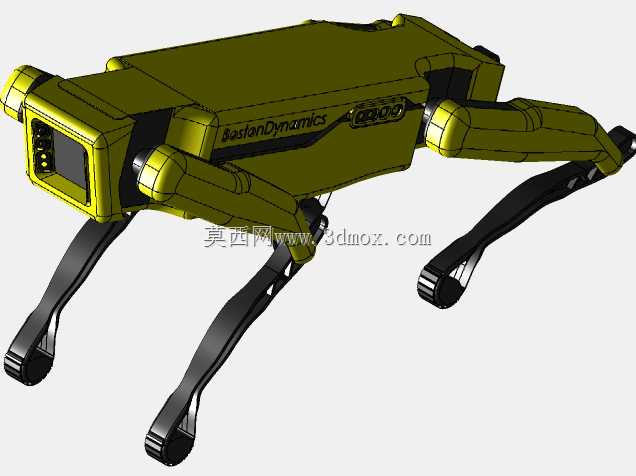

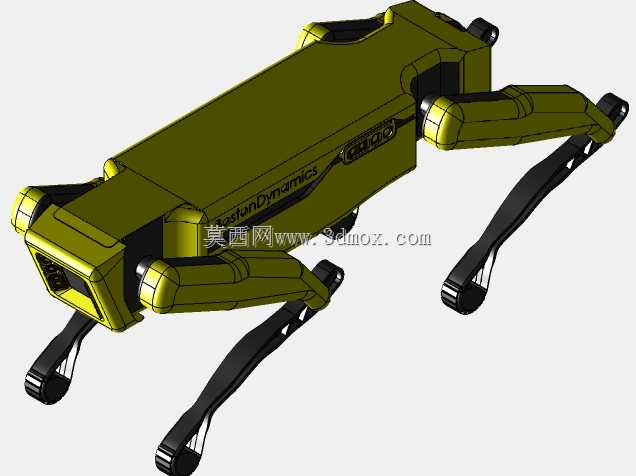

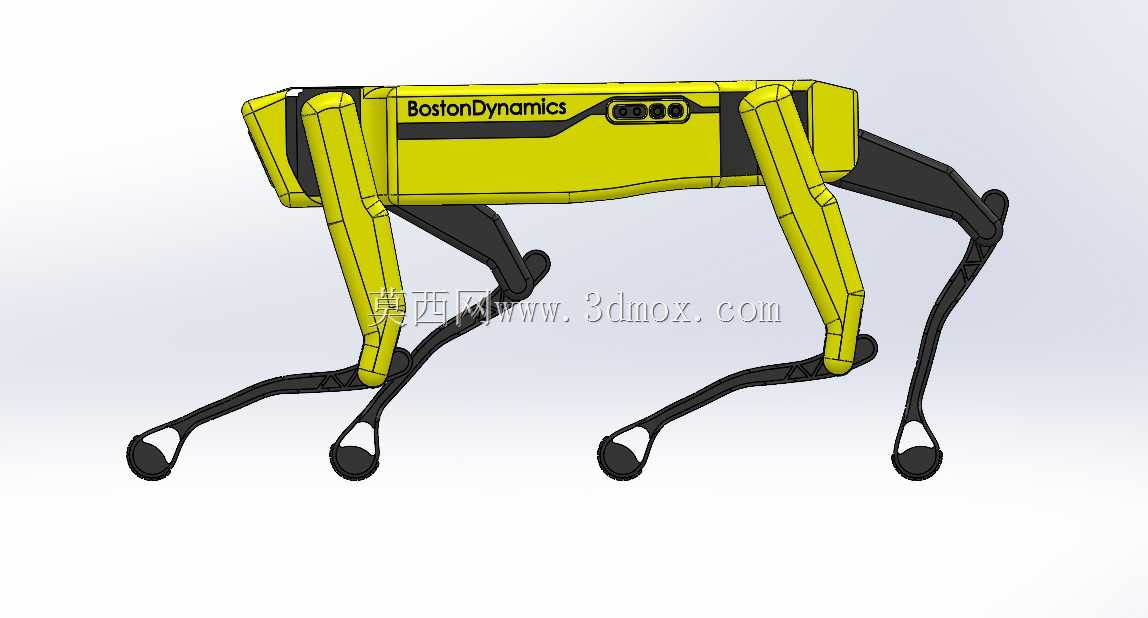

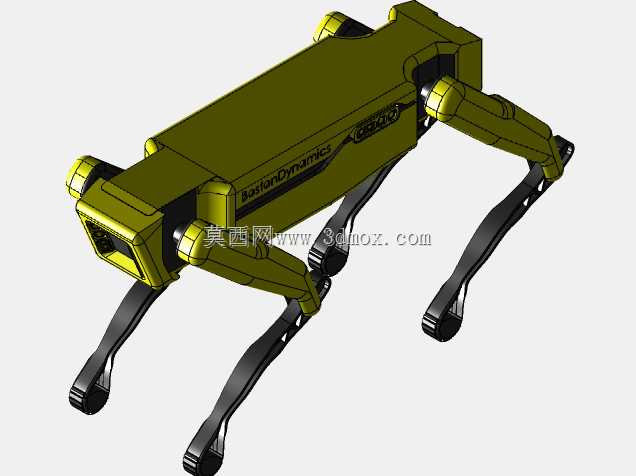

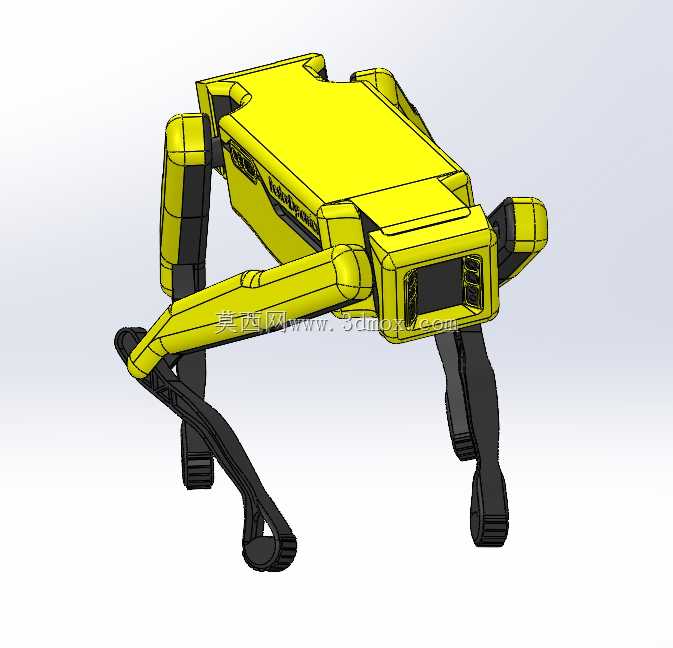

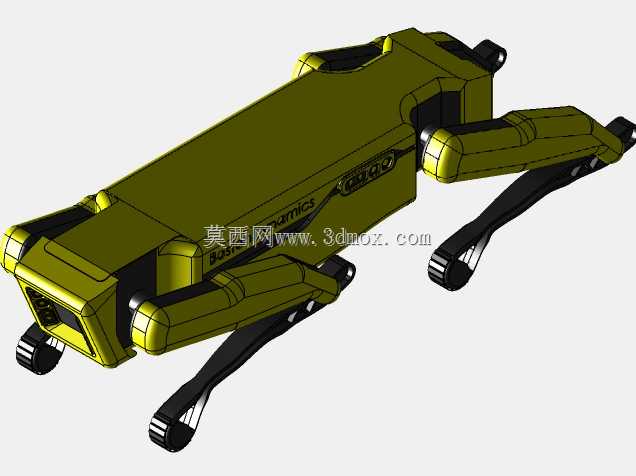

四足仿生机器人落地场景里最容易被忽略的是腿部铰接处的交变载荷冲击，常规铰接设计在连续越障、高速小跑的工况下，轴孔配合面很容易出现微动磨损，跑不到百小时就会出现旷量，直接影响步态控制精度。这款Spot的腿部连杆分段做了差异化的壁厚处理，靠近躯干的大腿段采用封闭箱型截面，抵抗落地瞬间的冲击弯矩，靠近足端的小腿段做了局部挖空的减重槽，既降低腿部转动惯量，又给足端压力传感器预留了走线空腔，不会让线缆在关节摆动时出现反复弯折的疲劳断裂。躯干部分的壳体分模线特意避开了顶部的传感器安装面，所有外接感知模块的安装座都和内部的承重骨架做了一体式连接，不会因为外壳受外力形变就导致激光雷达、视觉模组的标定参数偏移。腿部的四个关节转动副都预留了0.02mm的间隙公差，既保证转动顺滑无卡滞，又不会在侧向受力时出现明显的晃动，足端的橡胶垫安装位做了倒扣结构，不需要额外打胶就能实现牢固固定，更换磨损足端的时候只需要徒手插拔就能完成，不需要拆解整个腿部连杆。躯干内部的电池仓、控制板仓做了独立的分隔腔体，即使在雨天涉水行进，溅入壳体的水也会顺着底部的导流槽排出，不会直接接触电路部分。之前做同类四足结构调试的时候，经常遇到腿部运动干涉的问题，这款模型里的关节限位凸台都做了圆弧过渡，不会在极限摆角的时候出现硬碰撞，也不会因为长期撞击产生塑料碎屑卡入铰接缝隙。腿部的连杆转角范围刚好匹配狗类动物的自然步态区间，不需要额外做复杂的运动学补偿就能实现流畅的行走、小跑、跳跃动作，外壳的黄色覆盖件和内部黑色骨架的卡扣位置都做了隐藏式设计，外表面没有突兀的螺丝孔，既降低了行进过程中的风阻，也避免野外环境里的树枝、杂物勾挂到壳体缝隙。
