双爪自适应机器人夹持执行机构

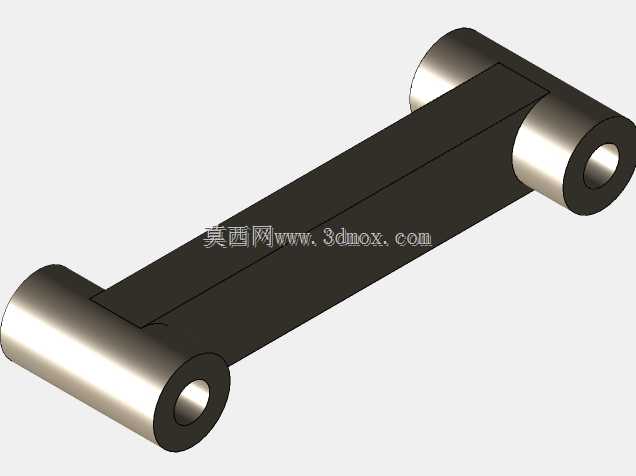

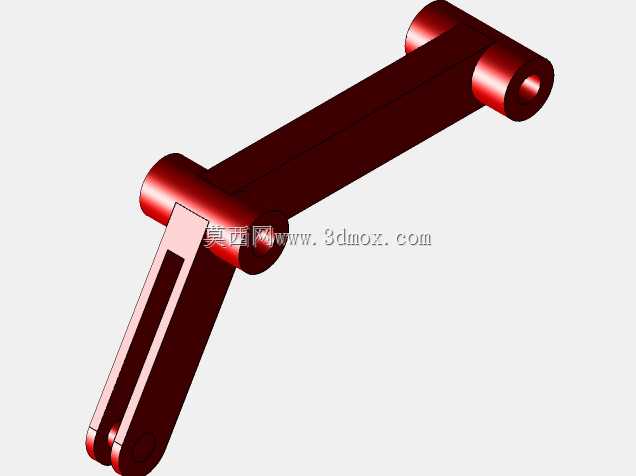

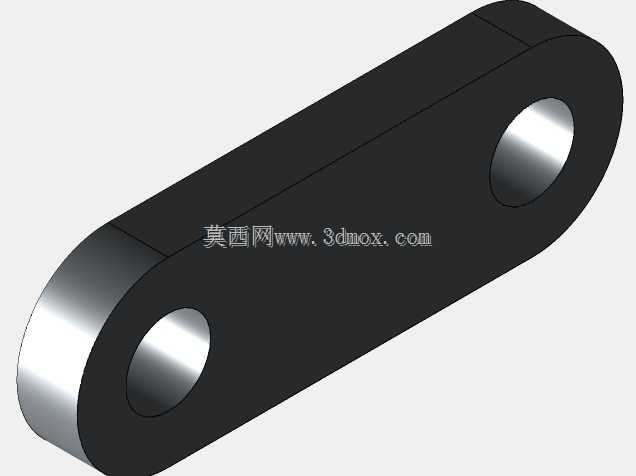

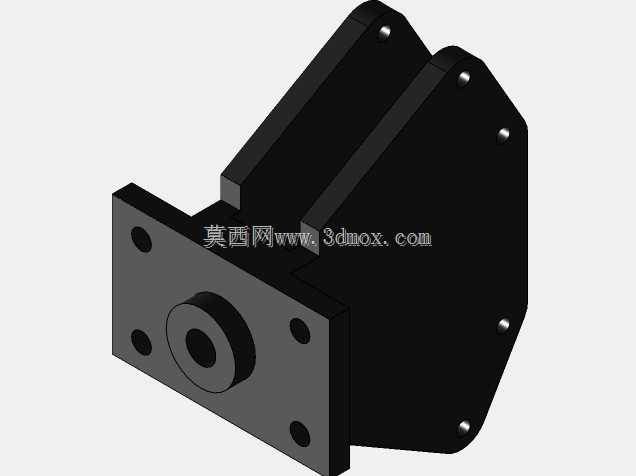

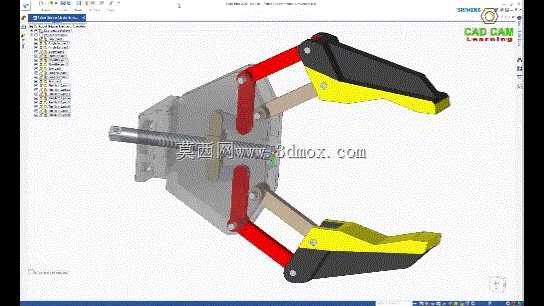

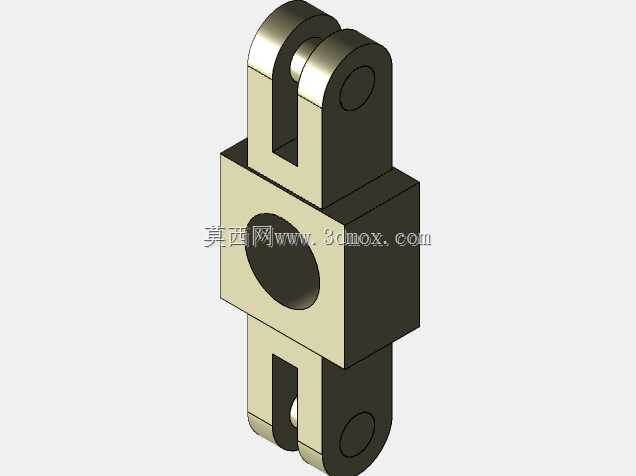

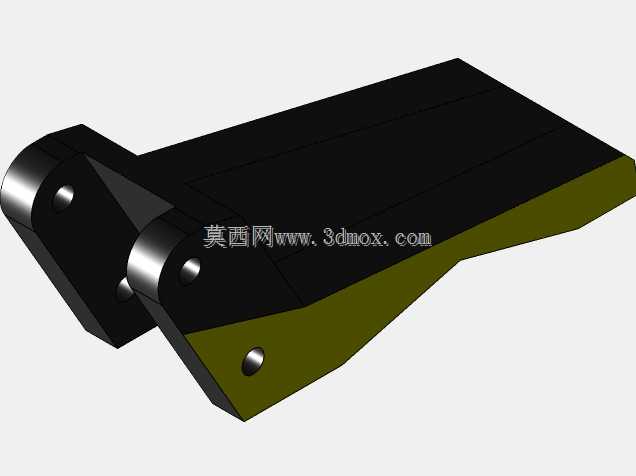

丝杠驱动的夹爪在实际产线调试时，常遇到夹爪开合行程与夹持力不匹配的问题，这款双爪夹持机构在传动路径上做了针对性的结构调整，把传统单连杆传动改成了红黑配色的长短连杆组合，靠近基座的短连杆承担主要的传力载荷，外侧的长连杆负责控制夹爪的开合角度，避免了单连杆传动时夹爪末端行程过大、夹持力衰减过快的问题。夹爪的接触端面做了分段式的倾角设计，靠近铰接点的位置倾角更小，用来夹持大尺寸的硬质工件，末端的倾角更大，适配小尺寸异形件的夹持需求，不需要更换夹爪就能覆盖更多的工件规格，减少产线换型的调整时间。铰接位置的销轴预留了0.02mm的间隙公差，既保证连杆转动时没有卡滞，也不会因为间隙过大导致夹爪夹持时出现晃动，销轴的端部做了沉孔设计，装配时卡簧可以完全嵌入沉孔内，不会突出到连杆外侧剐蹭周边的管线或者工件。夹爪主体的黄黑区域做了等厚度的筋位补强，在保证整体重量不超标的前提下，把夹爪末端的形变控制在0.1mm以内，高速开合时不会因为惯性出现夹爪抖动的情况。丝杠和基座的连接位置加装了铜质的导向套，丝杠往复运动时的同轴度误差可以被导向套自动补偿，不会出现丝杠偏磨导致的传动卡顿，长时间运行也能保持稳定的夹持精度。夹爪和连杆的连接位置做了可拆卸的铰接座设计，如果夹爪末端出现磨损，只需要更换夹爪本体，不需要拆解整个连杆机构，后期维护的成本能降低六成以上。传动路径上的所有受力面都做了圆角过渡，避免应力集中导致的连杆断裂，在满负载夹持的工况下，连杆的应力分布均匀，没有出现局部应力超过材料屈服强度的区域。
