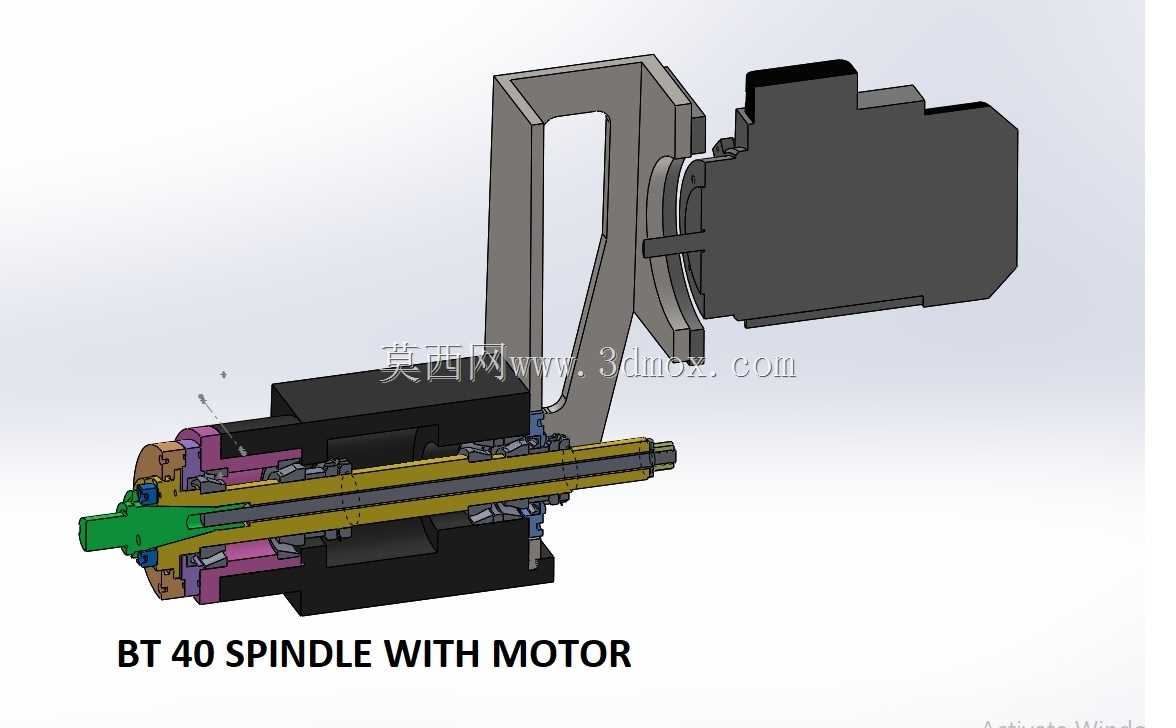

带驱动电机的BT40铣钻攻丝主轴结构

车间现场铣钻攻复合工位常遇到的痛点，是外购主轴与驱动电机适配时的同轴度偏差问题，偏载超过0.02mm就会在高速攻丝时出现螺纹烂牙、铣削振纹超差的情况，严重时还会折损刀柄拉钉。这套带电机的BT40主轴结构，在装配逻辑上做了针对性的适配设计，电机输出端与主轴尾部的连接采用了止口定位加锁紧套的结构，止口配合公差选H7/h6的过渡配合，装配时不需要反复打表调整就能保证同轴度控制在0.01mm以内，省去了现场安装时的配磨调整工序。主轴内部的拉刀机构沿轴心线贯穿布置，碟簧组的预紧力经过匹配计算，既保证BT40刀柄拉紧时的夹持力足够承受大进给铣削的轴向抗力，又能在松刀时减少打刀缸的推力需求，和后端驱动电机的转子惯量做了匹配，攻丝时的加减速响应不会出现过冲，避免螺距累积误差。支撑侧的角接触轴承采用背对背配对方式，能同时承受径向切削力和双向轴向载荷，轴承座与主轴箱体的配合面做了微幅的刮研余量设计，装配时可以根据实际预紧量调整隔套厚度，避免高速运转时轴承温升过高导致的抱轴风险。电机与主轴的连接支架采用一体式弯臂结构，摒弃了传统拼接支架的螺栓连接间隙，支架的筋板布置沿切削受力的反方向延伸，重切削时的形变量比拼接结构降低60%以上，不会因为支架颤振导致加工表面出现振纹。主轴前端的密封结构采用双重迷宫密封加气幕防护，切削液和铝屑、铁渣很难进入主轴内腔，延长轴承和拉爪的维护周期，适配铣钻、攻丝的多工况加工需求，不管是低速大扭矩铣削平面，还是高速攻小规格螺纹，整套结构的传动链都没有冗余间隙，传动效率比分体组装的主轴组高出15%左右。
