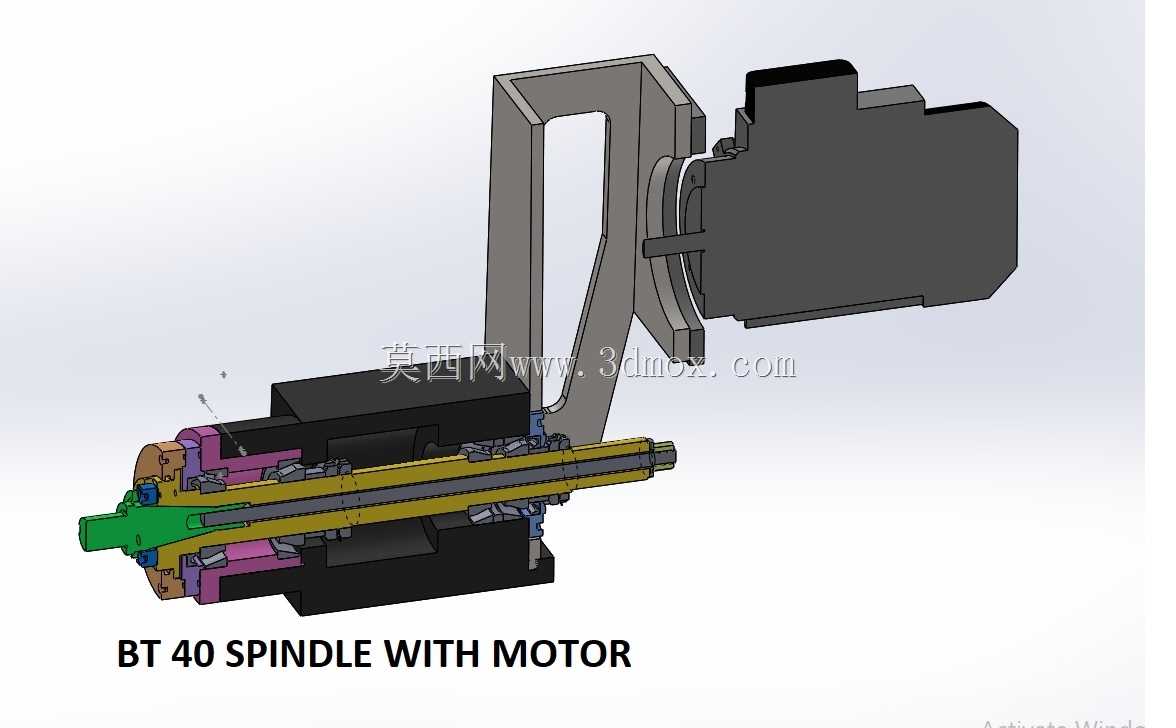

带驱动电机的BT40主轴结构设计

项目分类:机床 发布时间:2021-03-10 ID:123150
  • 带驱动电机的BT40主轴结构设计
  • 带驱动电机的BT40主轴结构设计
  • 带驱动电机的BT40主轴结构设计

车间里BT40主轴的装配公差卡滞问题,一直是中小批量机加工产线的常见痛点,这款带集成电机的主轴结构,从装配逻辑层面做了不少针对性的细节调整。你能看到电机连接座和主轴箱体的对接面,没有采用传统的整面贴合设计,而是做了三处定位凸台,每处凸台的平面度公差控制在0.01mm以内,既减少了大面积刮研的加工成本,又能避免结合面藏屑导致的装配偏移,现场装配时不用反复打磨接触面,对准凸台推入就能保证电机轴和主轴的同轴度初始偏差在允许范围内。拉刀机构的分层设计也很有巧思,靠近刀柄端的弹性爪组件和后部的碟簧组做了分段式套接,没有做成一体化的长轴结构,日常维护更换弹性爪时,不用拆开整个主轴箱体的后端密封,只需要卸下前端的防尘端盖就能抽出前段组件,以往换一套拉刀爪至少要停机两三个小时,现在熟练技工半小时就能完成操作,对需要快速换产的加工车间来说,能省下不少非切削停机时间。主轴和电机的连接没有采用刚性联轴器,而是用了带缓冲的弹性连接结构,能抵消电机启动瞬间的扭矩冲击,也能补偿主轴高速运转时的微小热伸长量,避免硬连接导致的轴承额外负载。你仔细看轴承位的台阶设计,前后两组角接触轴承的安装座做了差异化的公差带,前端靠近切削端的轴承座配合公差稍紧,保证切削受力时的支撑刚性,后端靠近电机侧的配合公差稍松,给主轴热胀留出微量的窜动空间,不会因为长时间高速运转导致轴承抱死。外部的走线支架和主轴箱体做了一体化的折弯结构,没有用额外的螺丝固定走线架,既减少了装配零件数量,也避免了螺丝松动掉落进传动区域的隐患,支架的折弯角度刚好避开电机的散热风道,不会阻挡冷却风的流通。整套结构的装配顺序没有走传统的从后往前逐件堆叠的思路,而是可以分成主轴芯组件、电机连接座、外部壳体三个模块预装,最后再整体拼接,每个模块都能单独做动平衡检测,不用等全部装完再整体校平衡,预装阶段就能发现单个零件的动平衡偏差,减少总装后的调试工作量。
