精密伺服直线滑台进给机构

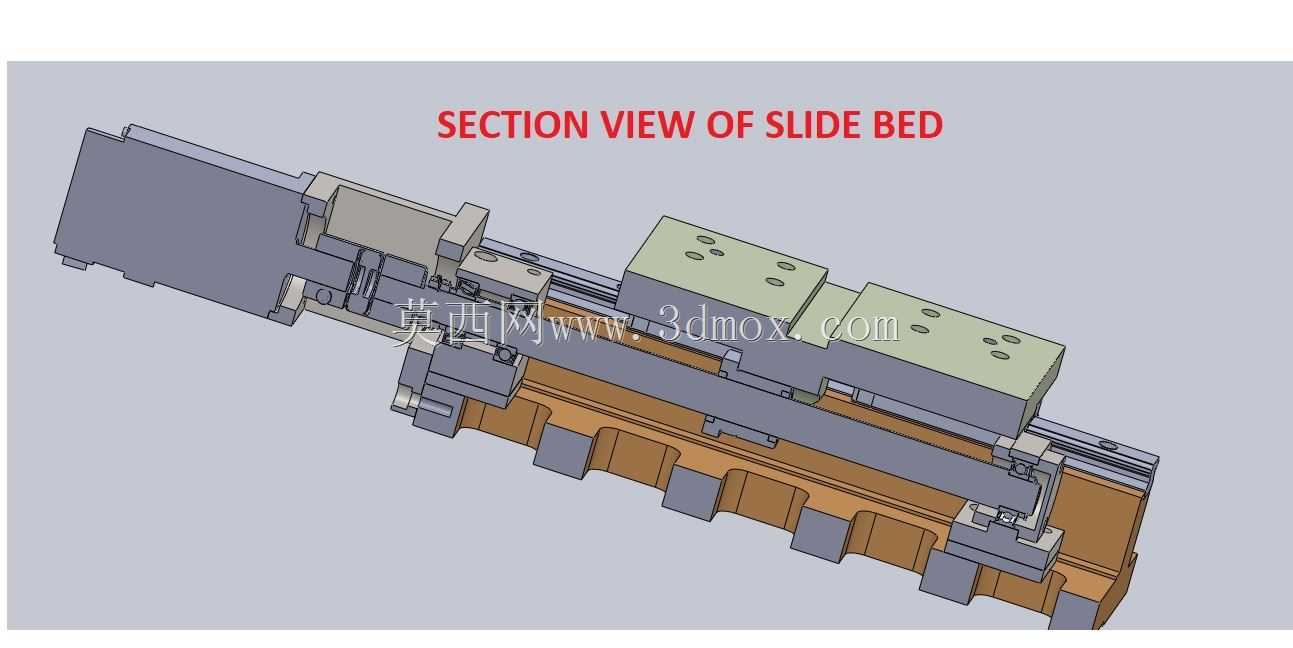

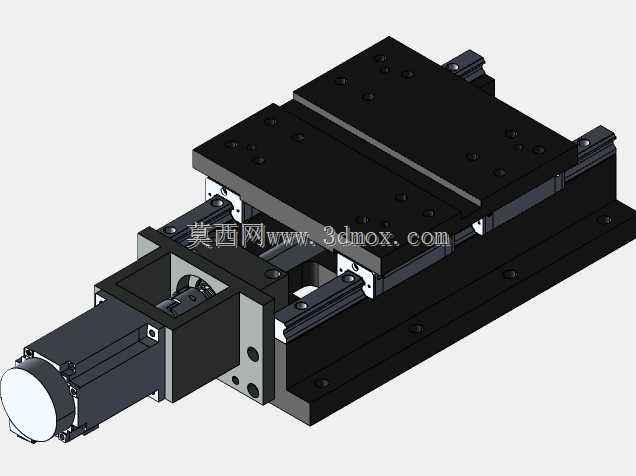

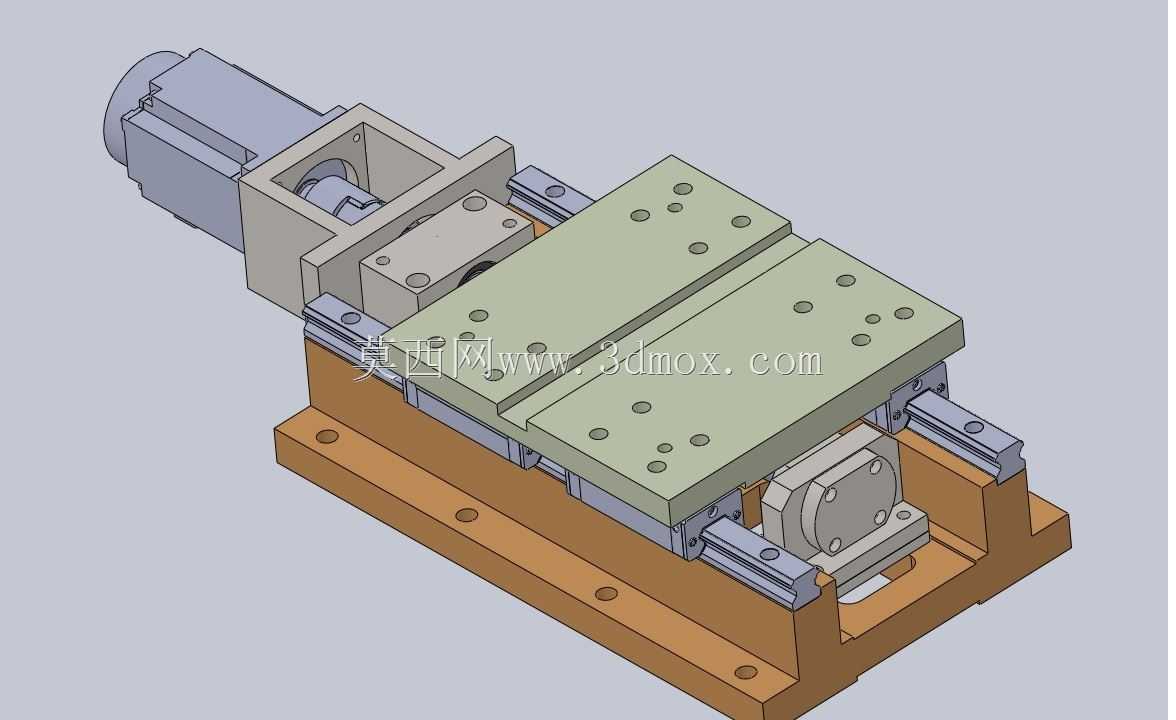

这款伺服驱动的直线滑台总成，是机床进给系统里的核心执行单元，常见于数控专机、组合机床的工位进给布局，也可移植到自动化检测、精密装配设备的位移工位，承担单轴方向的精准直线往复输送、进给定位动作。从结构布局来看，驱动端采用伺服电机直连丝杠的传动方案，省去了额外的同步带轮减速环节，传动背隙控制更直接，电机安装座与滑台底座做了一体化定位止口设计，装配时无需反复调校电机与丝杠的同轴度，能有效降低现场安装的调试工时。滑台的移动台面预设了多组成阵列排布的螺纹安装孔，可直接适配不同规格的工装夹具、加工主轴或者检测探头，不需要额外加工过渡连接板，台面下方通过两组平行的线性导轨与底座连接，导轨采用正装布局，滑块与台面的连接面做了刮研贴合处理，能保证移动过程中的直线度与负载承载均匀性，避免偏载导致的导轨局部磨损过快。底座采用整体式铸铁结构，底部预留了通长的安装槽孔，可直接固定在机床床身或者设备铝型材框架上，安装边界的孔位间距适配通用机床的T型槽规格，不需要额外加工转接底座。设计过程中，丝杠的支撑端采用固定-支撑的布局形式，靠近电机侧使用成对角接触轴承承受轴向与径向载荷，远端采用深沟球轴承做浮动支撑，可抵消丝杠高速往复运动产生的热伸长量，避免长时间运行后出现定位精度漂移。滑台的两侧预留了行程限位开关的安装位，可根据实际工位行程需求调整硬限位与软限位的触发位置，两端的缓冲结构可降低滑台高速移动到行程端点时的冲击载荷，保护内部传动部件不受撞击损伤。整体结构的防护设计上，导轨与丝杠的外露区域预留了伸缩防护罩的安装槽，可根据使用场景加装钢板防护罩或者风琴罩，避免切削碎屑、粉尘进入传动副内部，延长部件的维护周期。在实际选型适配时，可根据负载重量、进给速度、定位精度的需求，更换不同导程的丝杠与不同功率的伺服电机，底座的安装尺寸保持统一，不需要改动周边设备的安装接口即可完成替换。
