带传动换刀结构微型主轴设计

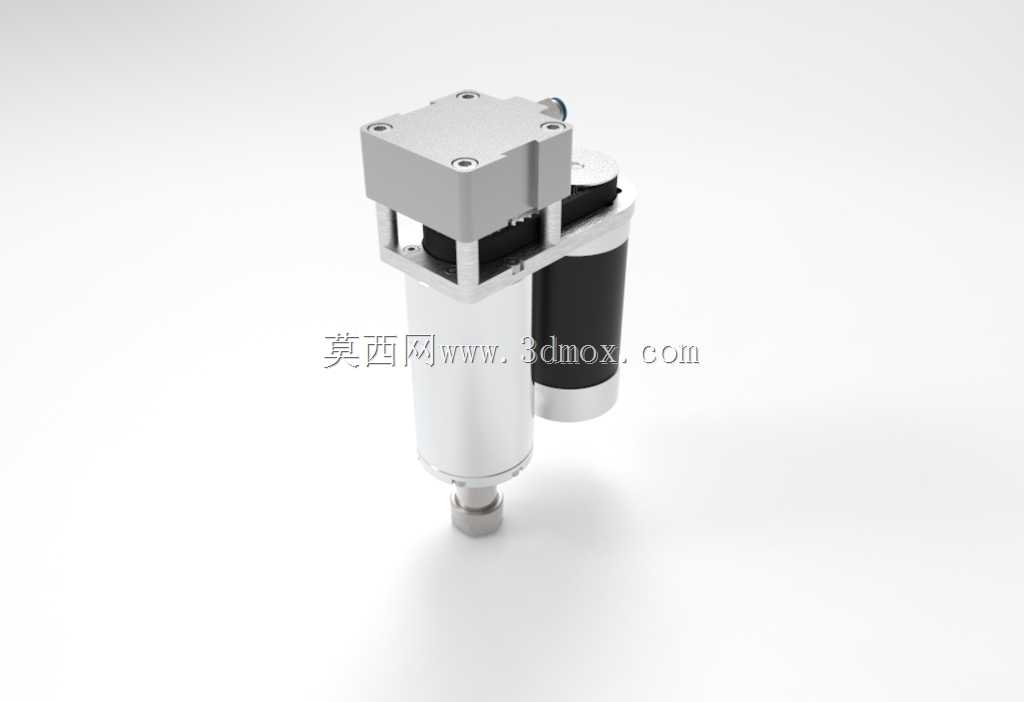

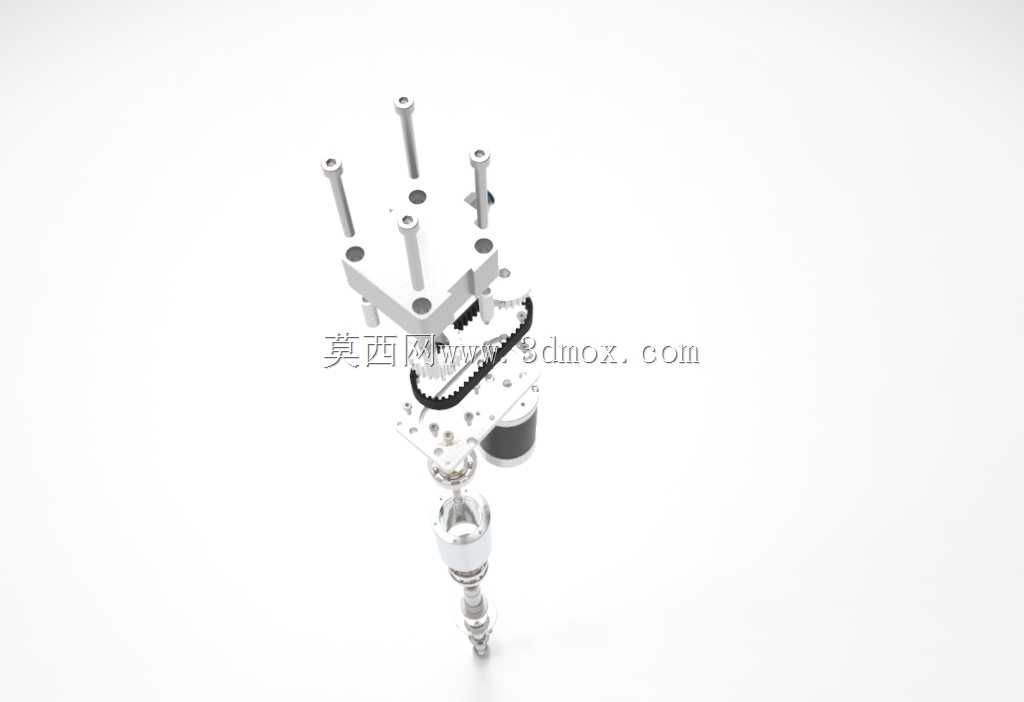

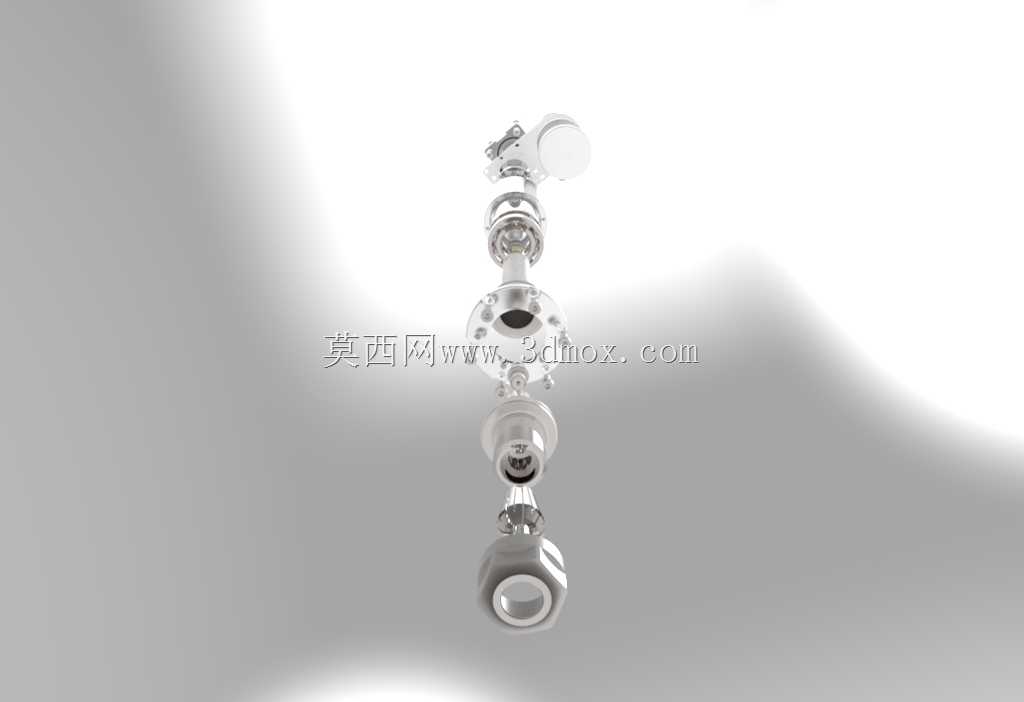

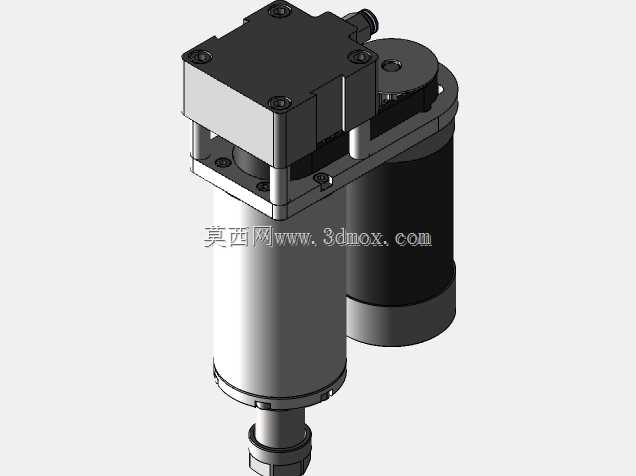

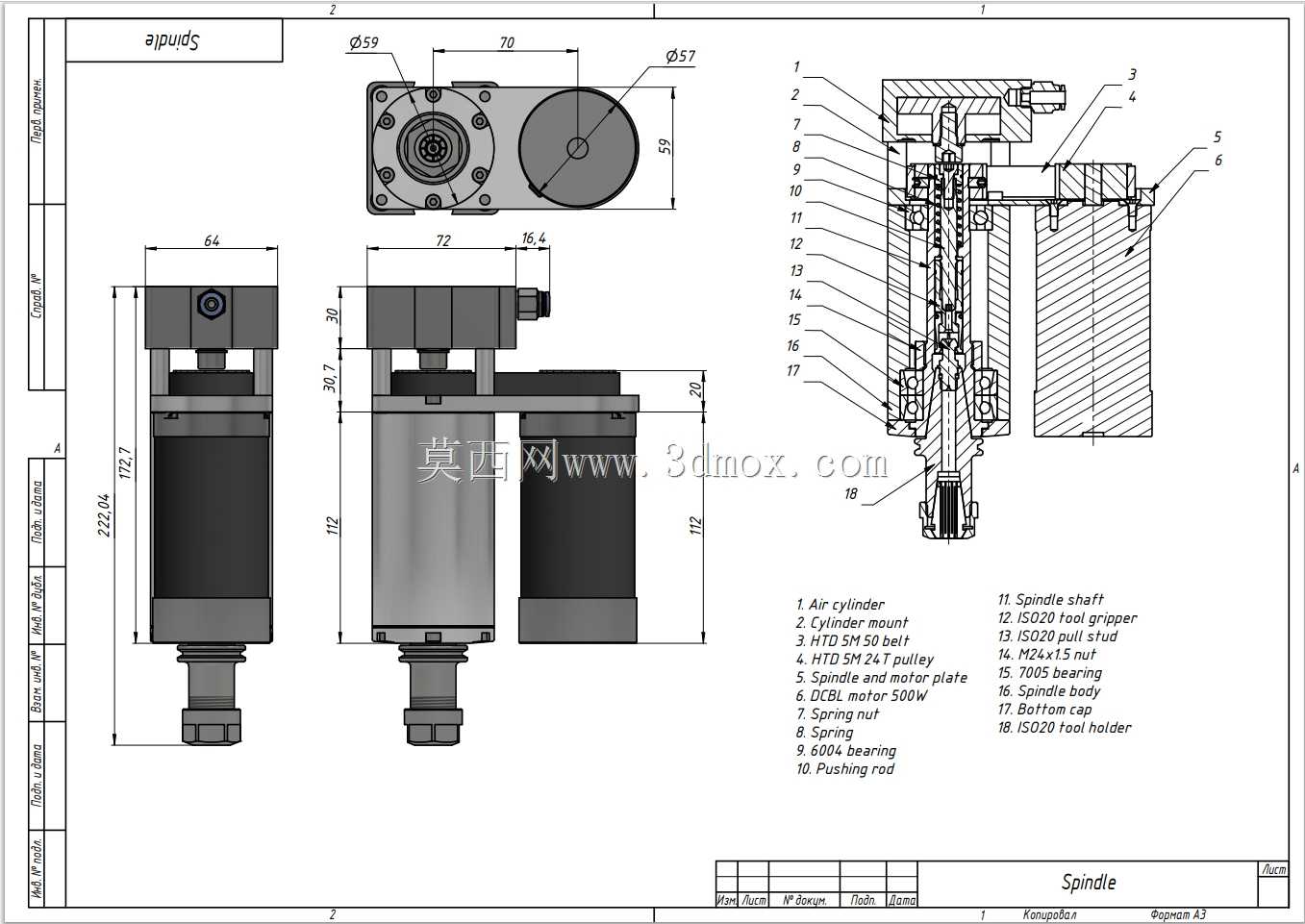

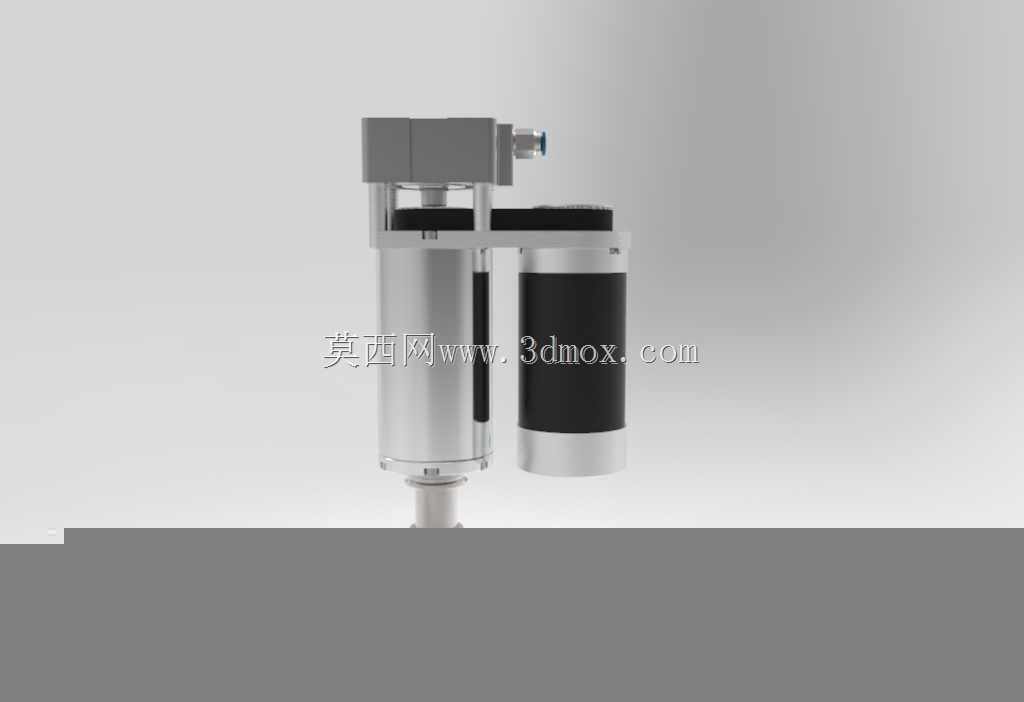

小型加工场景里，常规主轴的换刀动作往往需要额外外接气动回路，不仅挤占狭小的设备安装空间，传动同步性差的问题还会导致换刀卡滞、刀具定位偏移，长期运行下密封件磨损带来的漏气故障更是让运维成本居高不下。这套微型主轴的结构设计，直接把传动与换刀的功能做了高度集成，ISO20标准7005轴承气缸被整合进主轴本体的侧置腔体内，不需要额外铺设外置气路管线，侧挂的传动单元和主轴主体的同轴度公差被控制在0.02mm以内，传动带的张紧力通过侧座的腰型孔做微调，不需要拆解主体结构就能完成张紧度校准，日常维护的操作门槛被大幅降低。换刀动作的触发逻辑和主轴传动做了互锁设计，气缸顶出时传动轮的动力会被内置的离合结构切断，避免换刀过程中主轴误转带来的安全隐患，气缸的行程刚好匹配ISO20刀柄的拉钉解锁距离，不会出现顶出行程过大损伤刀柄锥面、或是行程不足无法松刀的问题。主轴的外壳采用了分段式的圆柱结构，上下两段的配合面做了精磨处理，装配时不需要额外打密封胶就能实现IP54级的防尘效果，加工产生的金属碎屑很难渗入内部的轴承腔，轴承的预紧力通过端盖的锁紧螺母做微调，不同加工工况下可以灵活调整预紧度，精加工时调高预紧力提升旋转精度，粗加工时适当降低预紧力减少轴承磨损。侧置的电机安装座和主轴主体采用了一体铣削的连接结构，不存在拼接装配带来的刚度衰减问题，高速运转时的振动幅度比分体式装配的结构低40%左右，加工出来的工件表面光洁度更稳定。整套结构没有采用复杂的异形曲面，所有零部件都适配常规的车铣加工工艺，不需要五轴设备就能完成全部零件的加工，小批量生产的成本可控，替换备件也很容易加工制作，非常适合用在桌面级CNC、小型刨床这类对安装空间有严格限制的加工设备上，哪怕是非标定制的小型加工工位，也能直接通过法兰接口快速安装适配，不需要对原有设备做大规模的结构改造。
