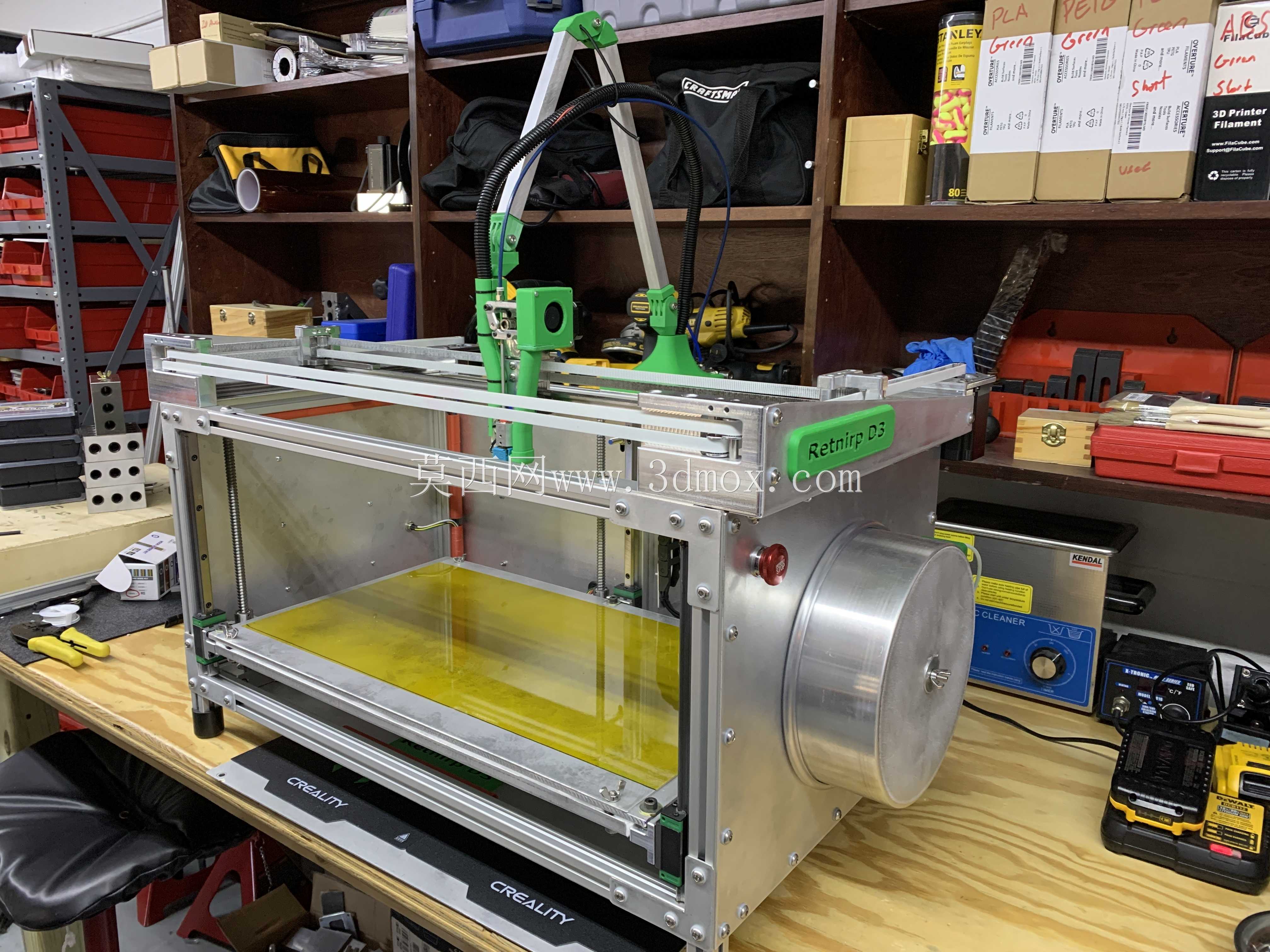

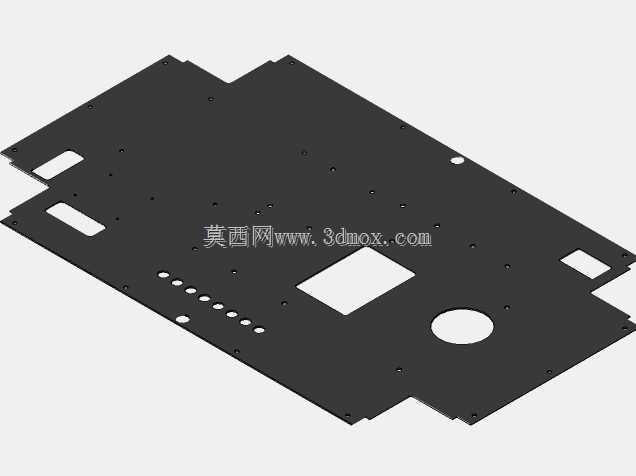

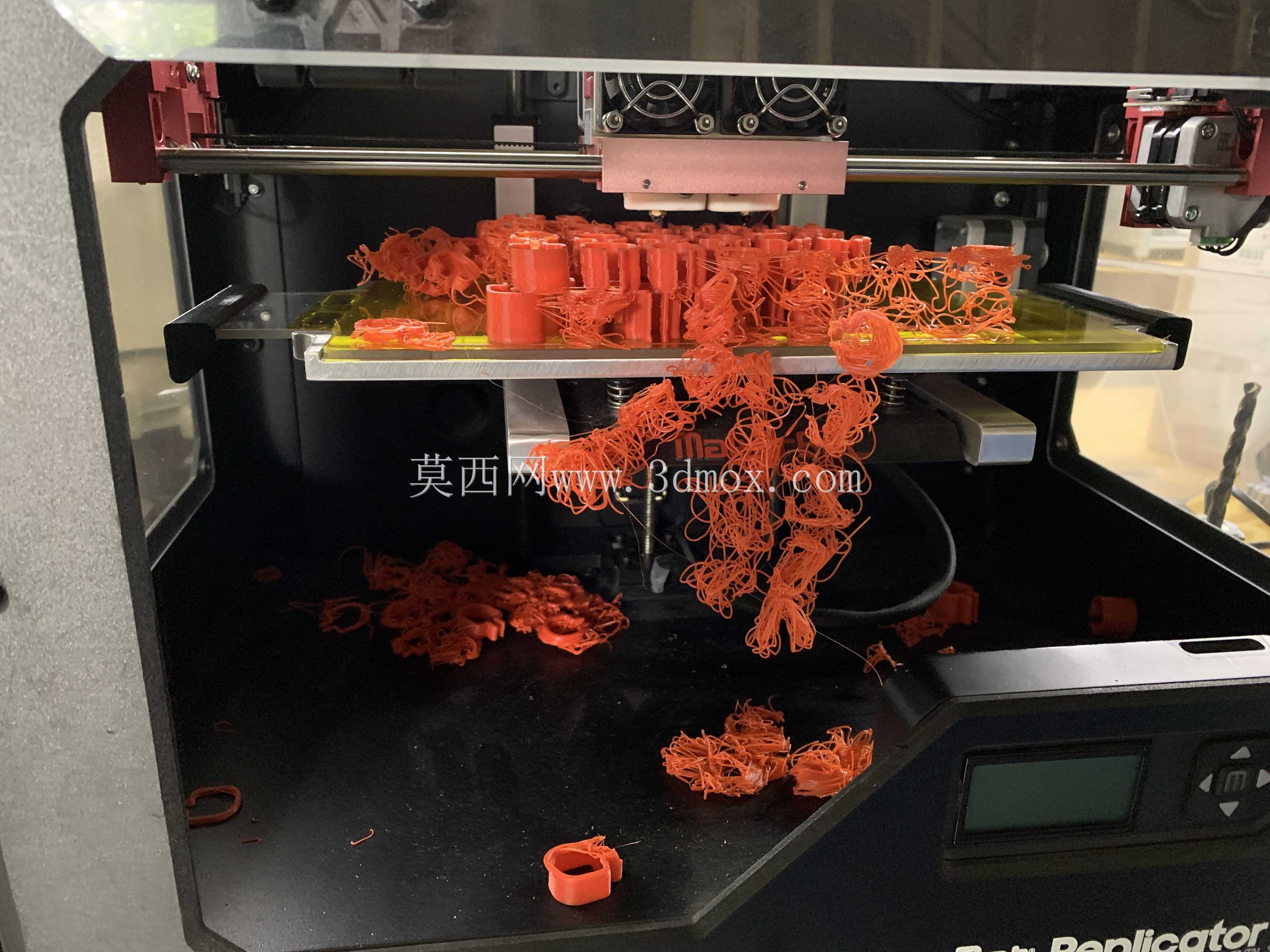

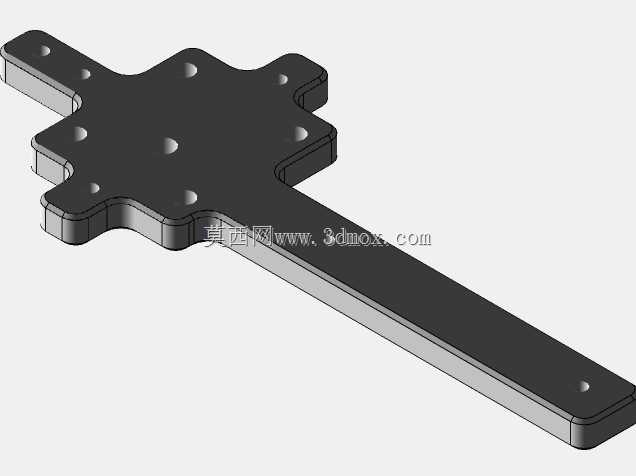

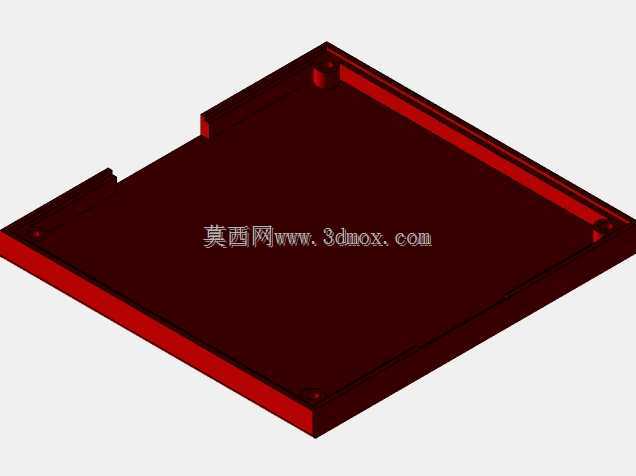

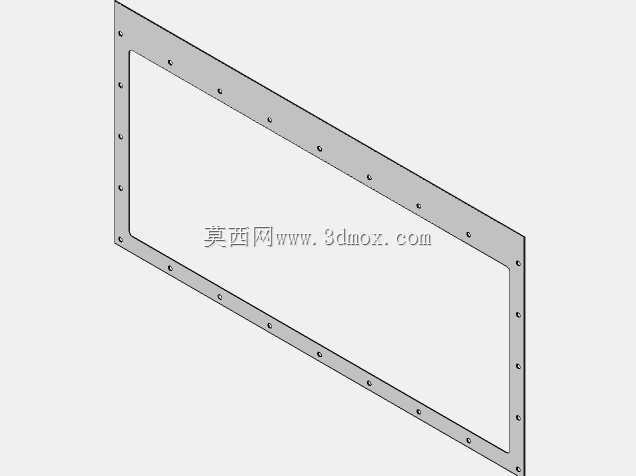

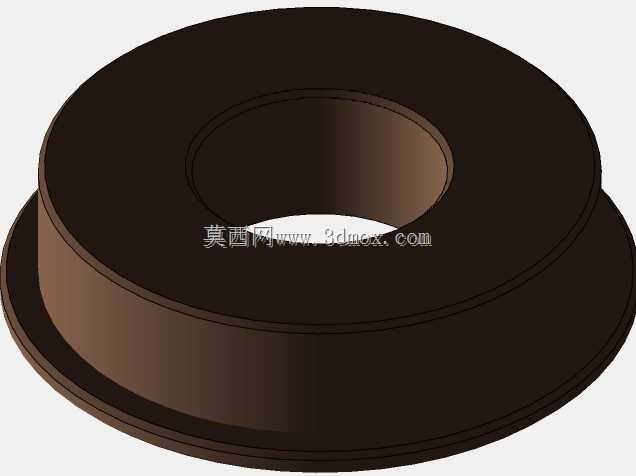

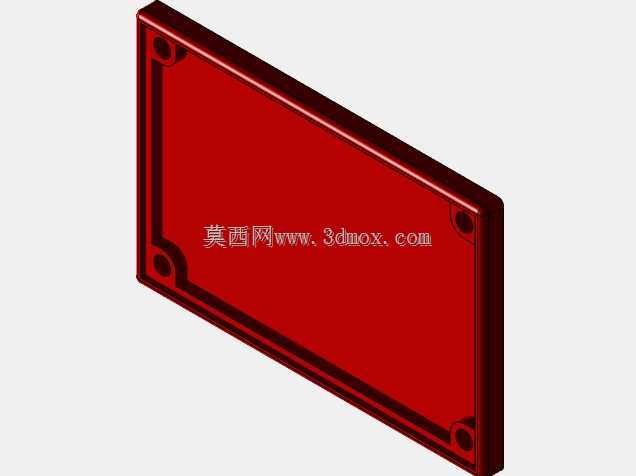

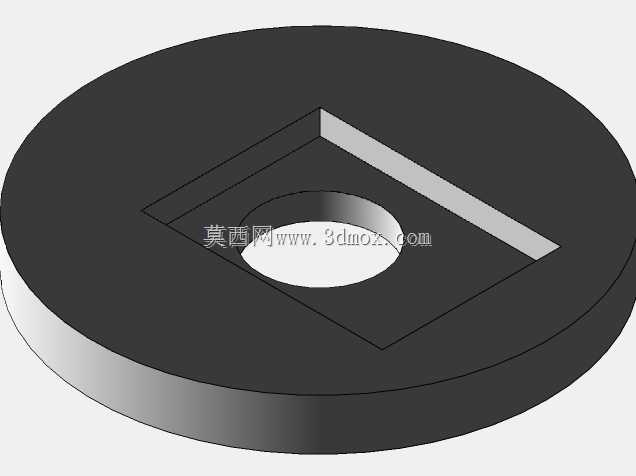

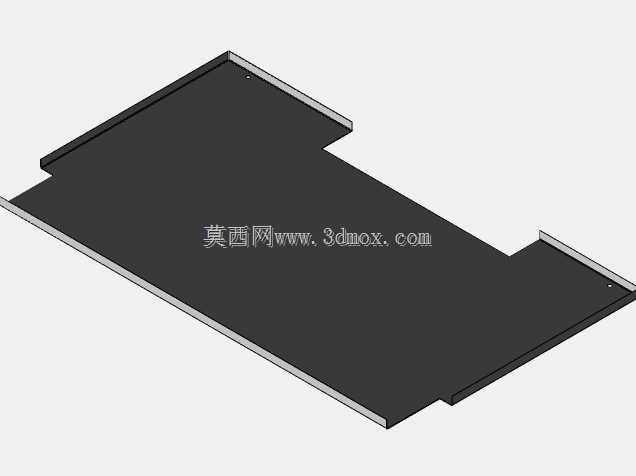

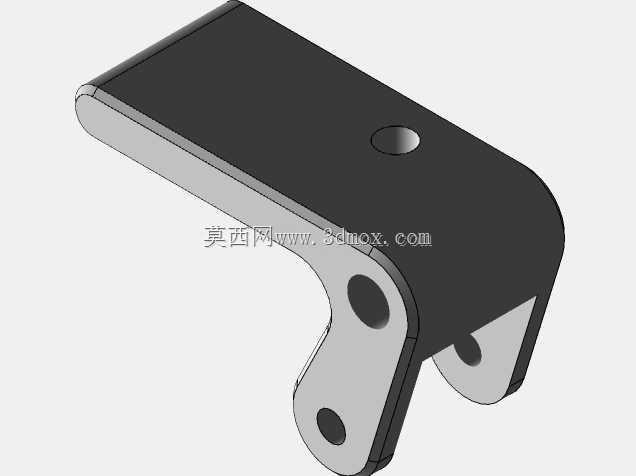

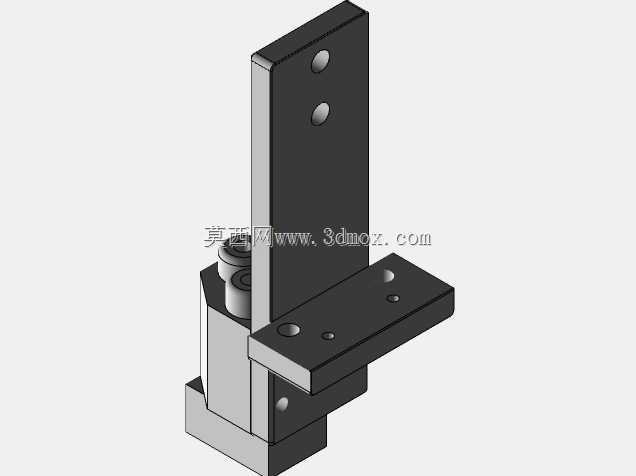

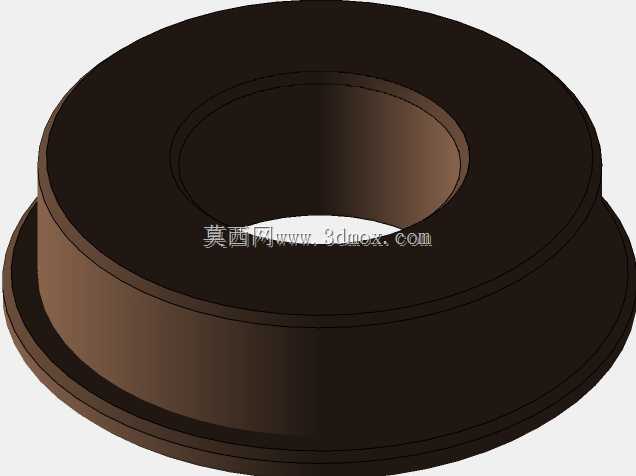

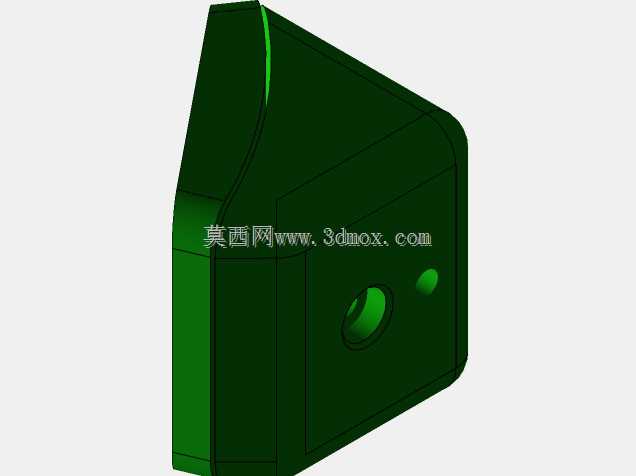

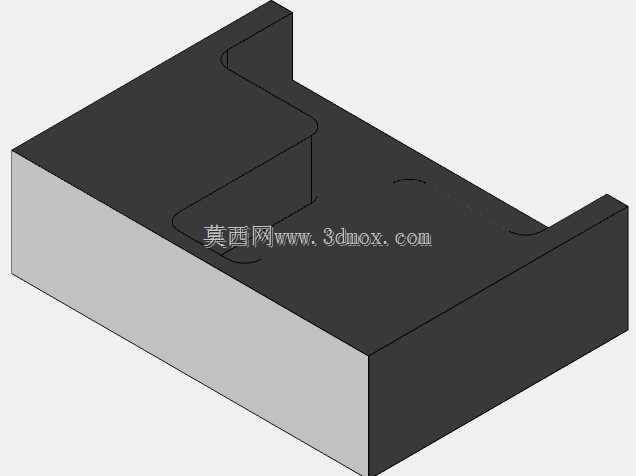

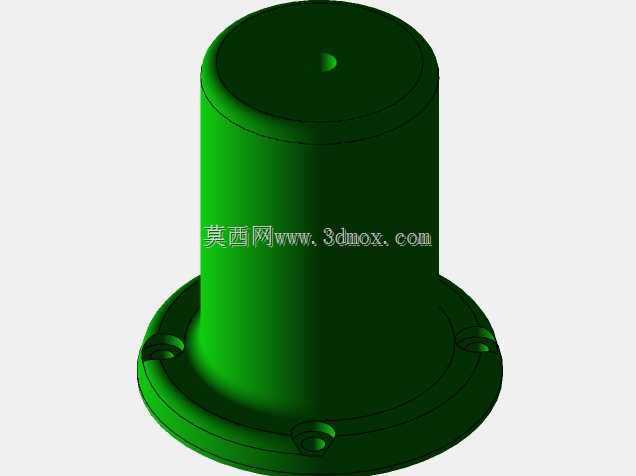

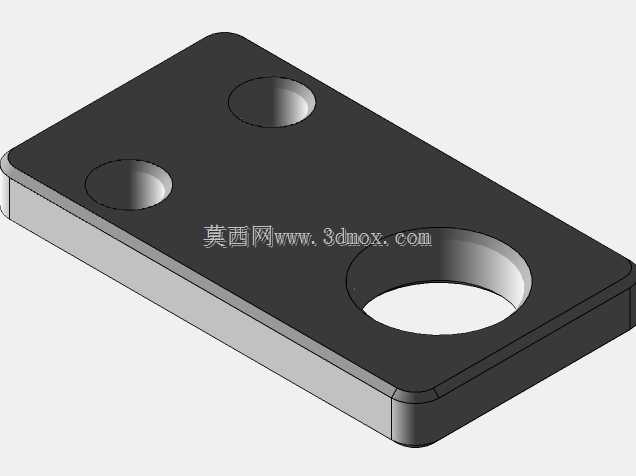

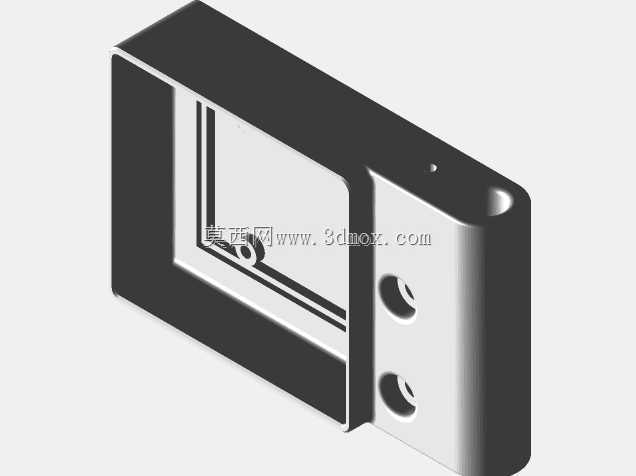

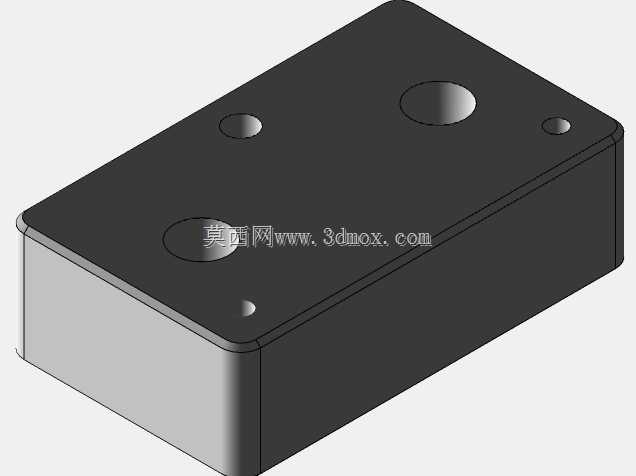

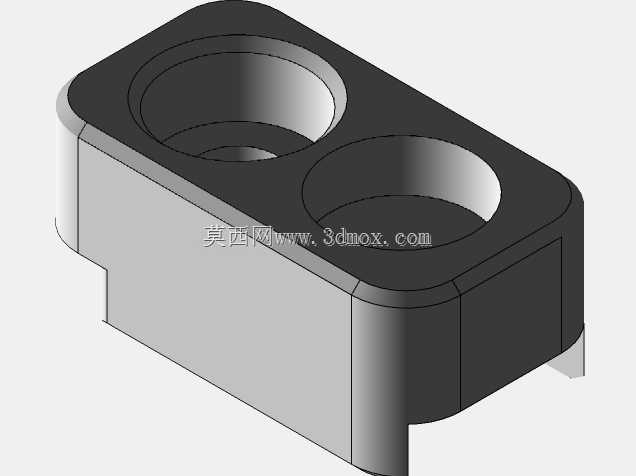

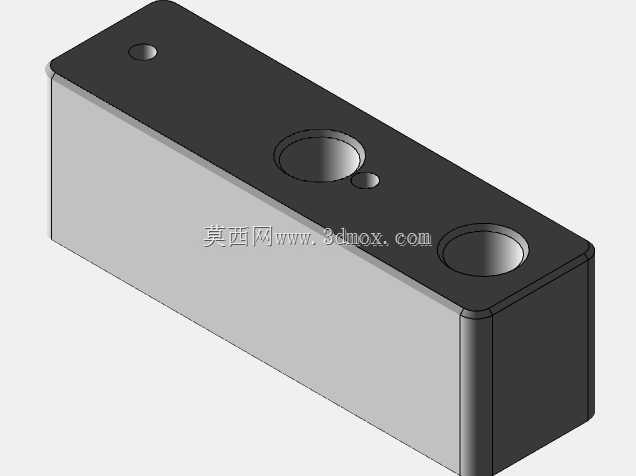

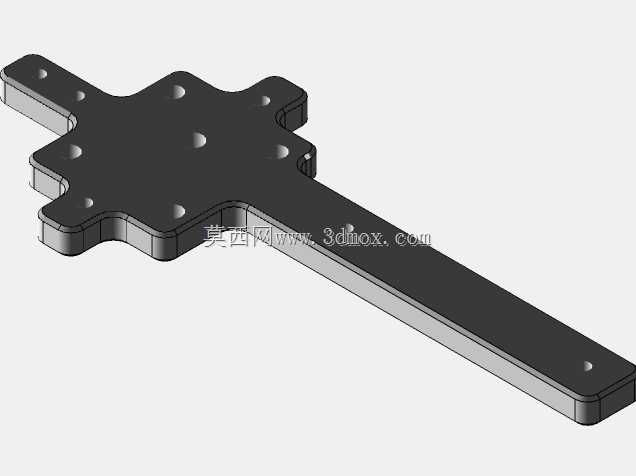

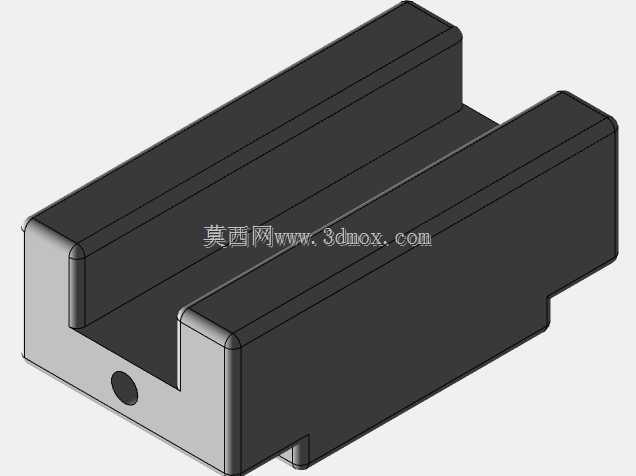

桌面级FDM熔融沉积成型打印机结构

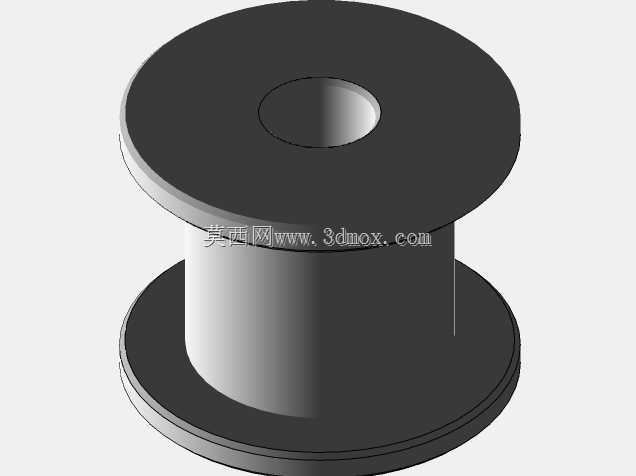

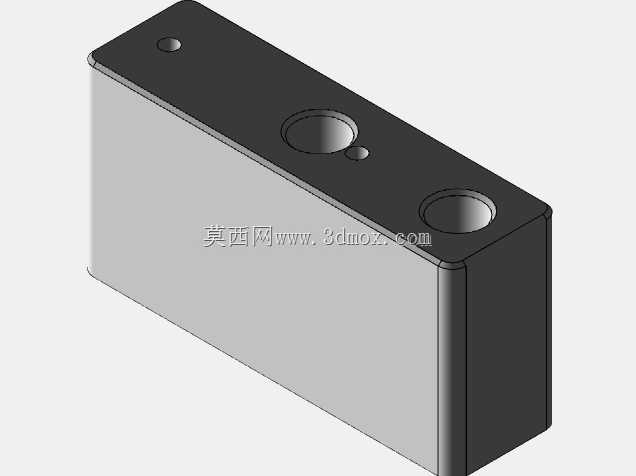

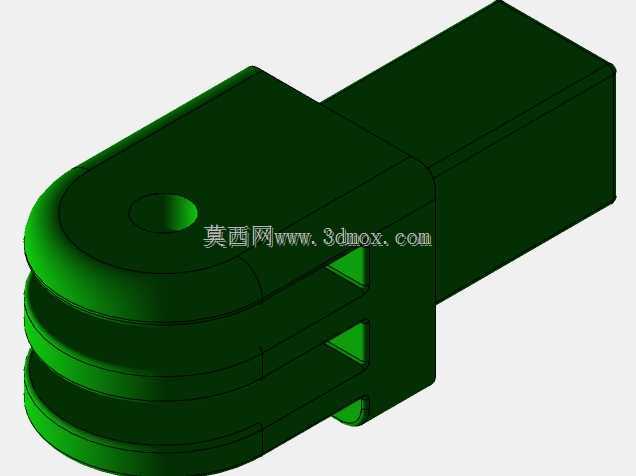

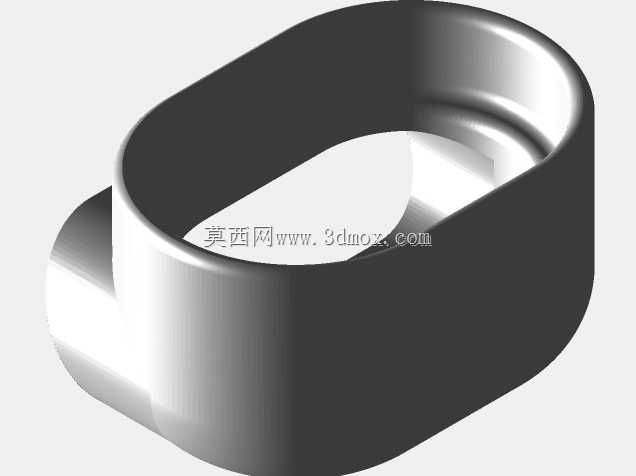

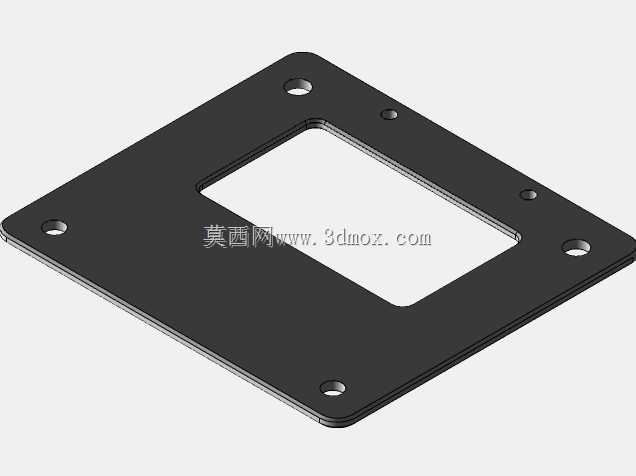

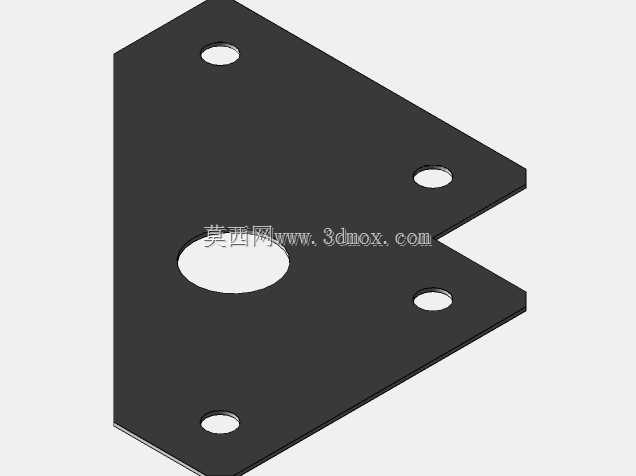

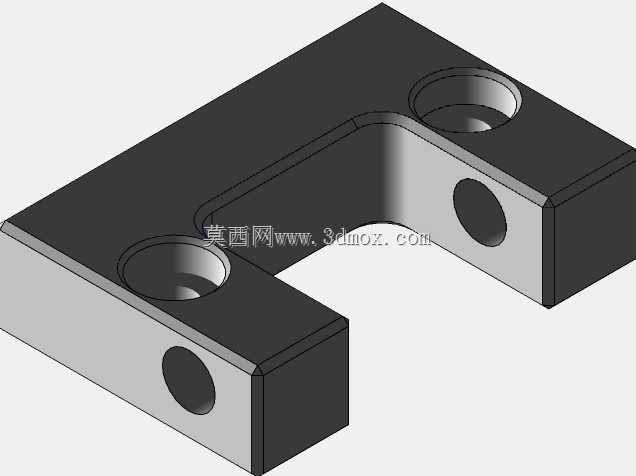

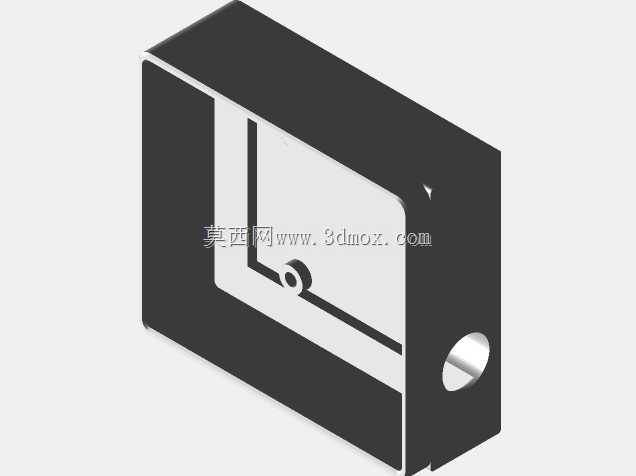

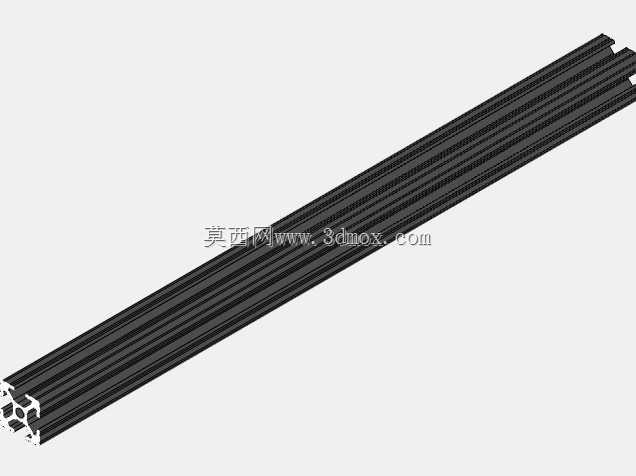

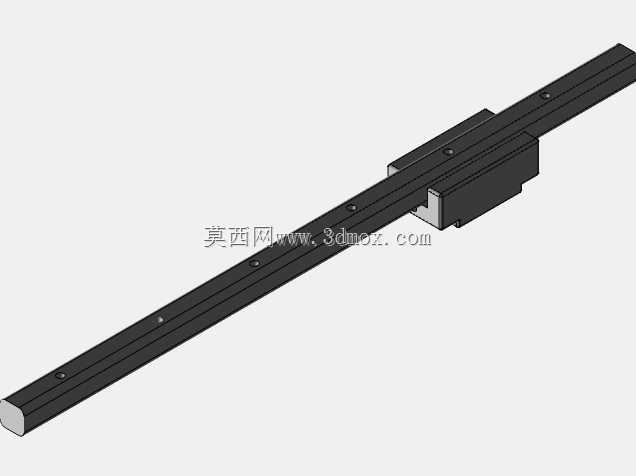

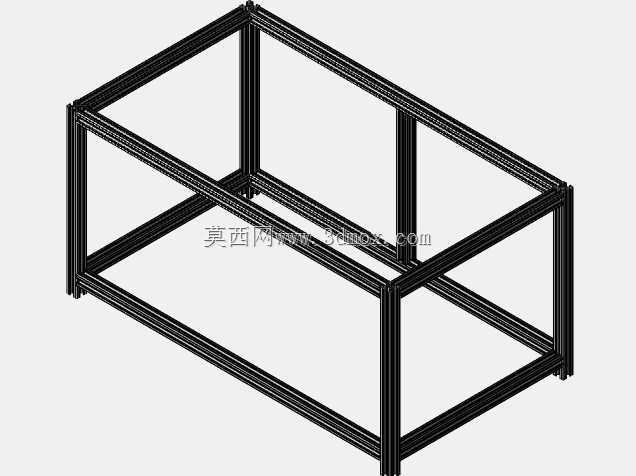

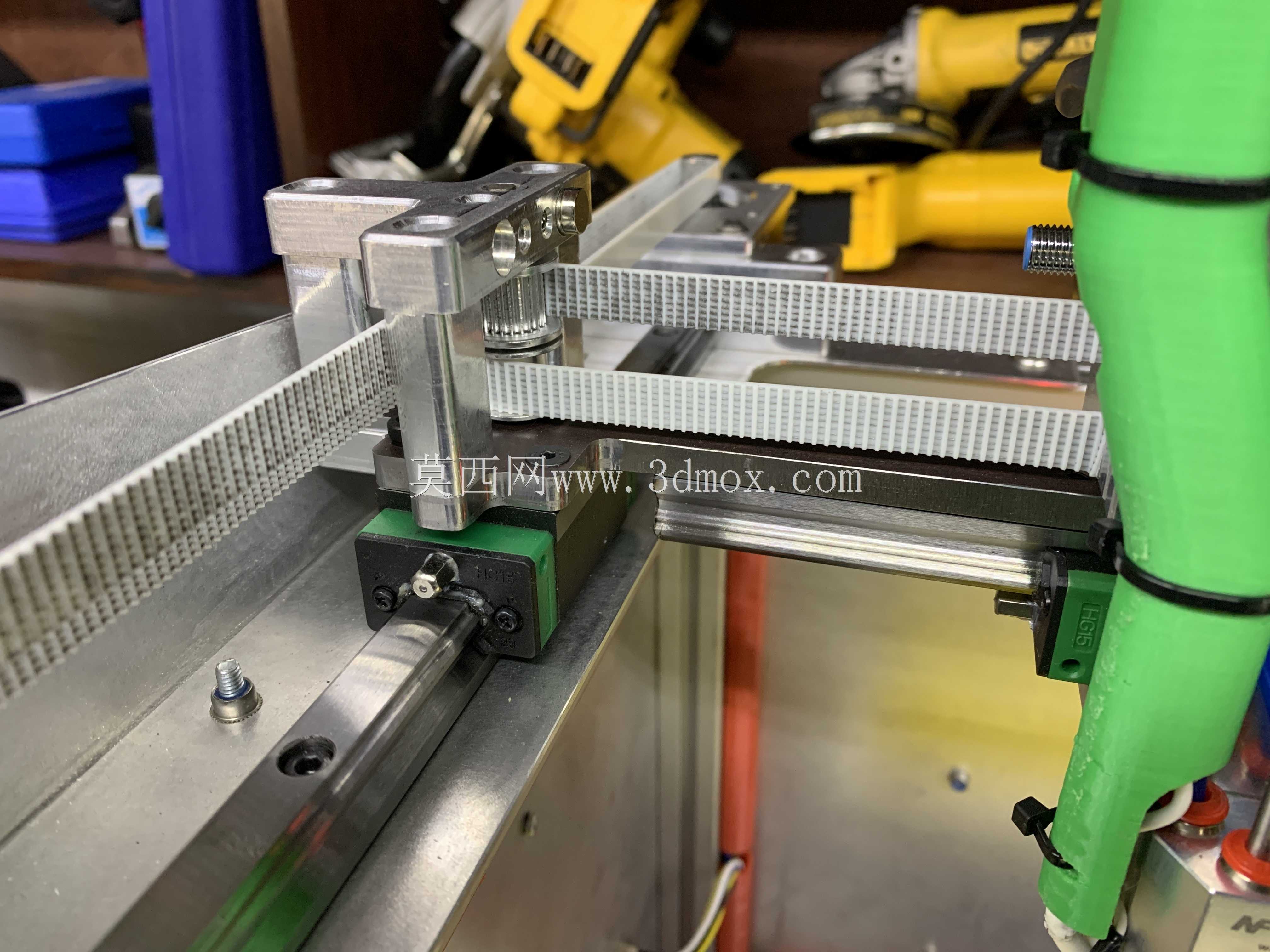

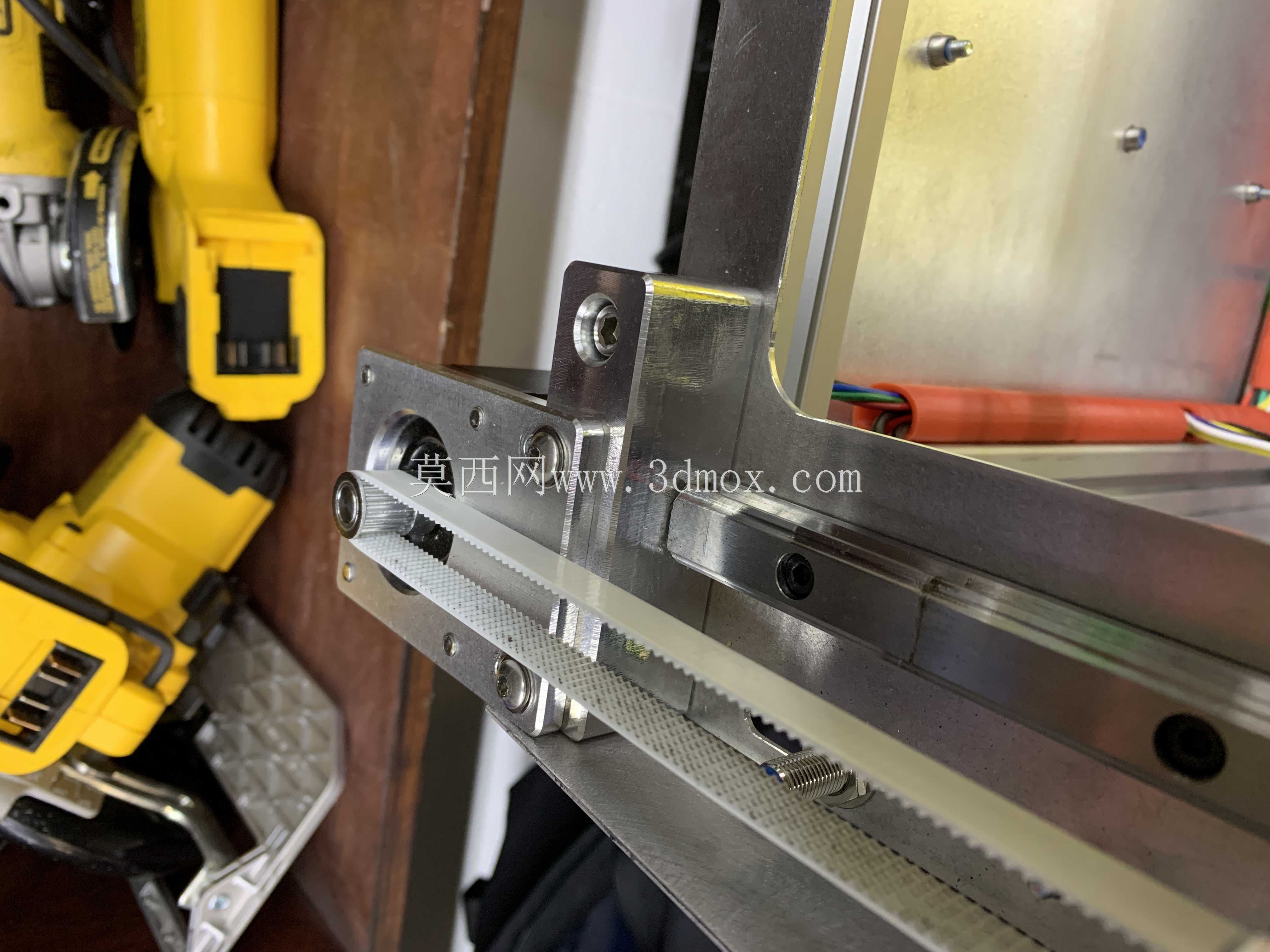

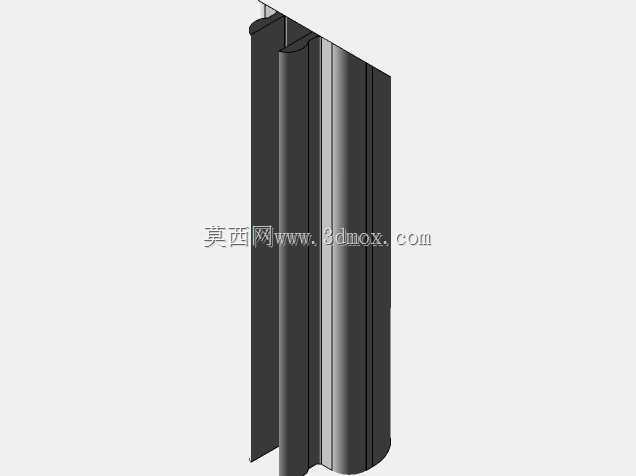

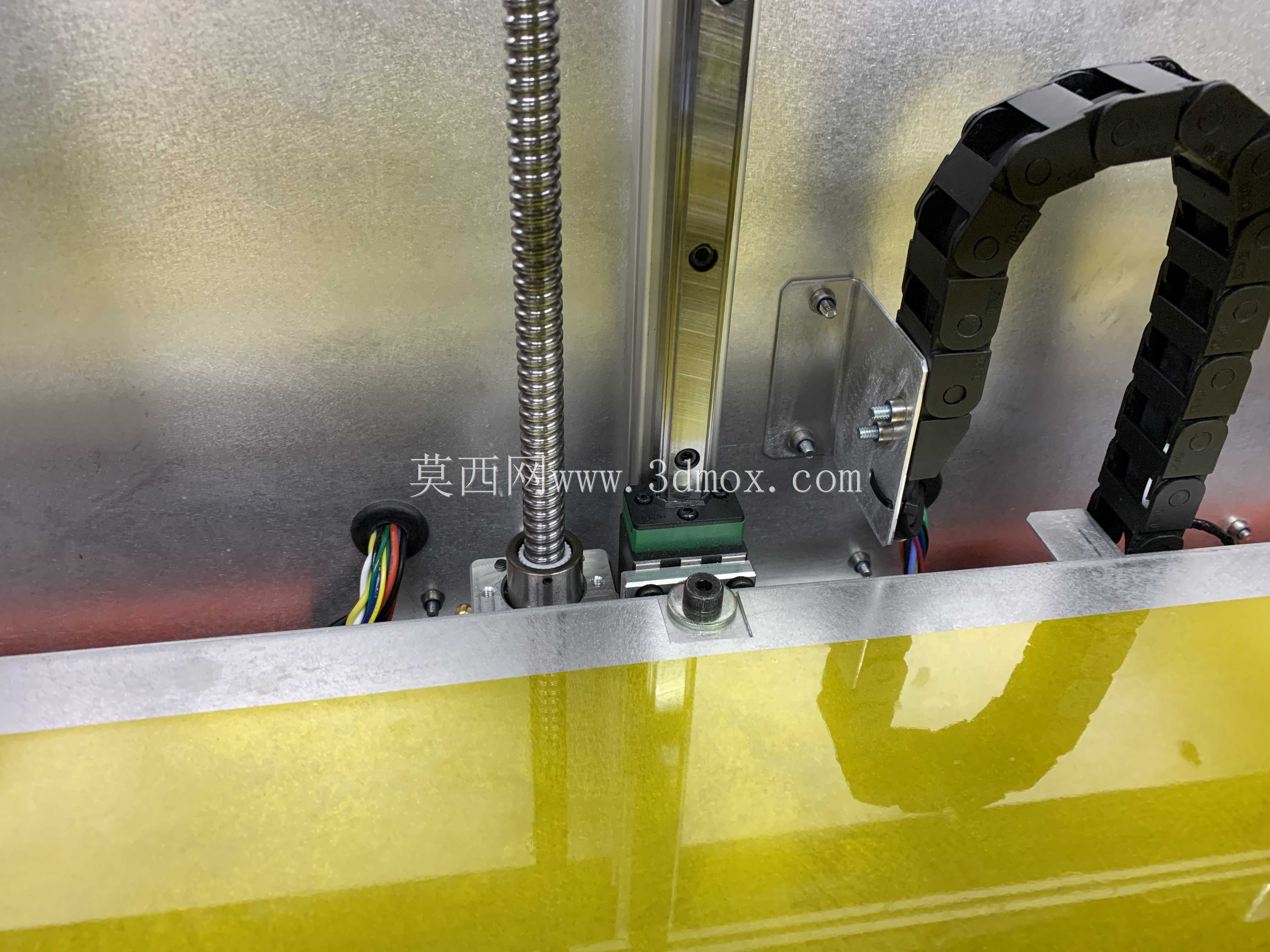

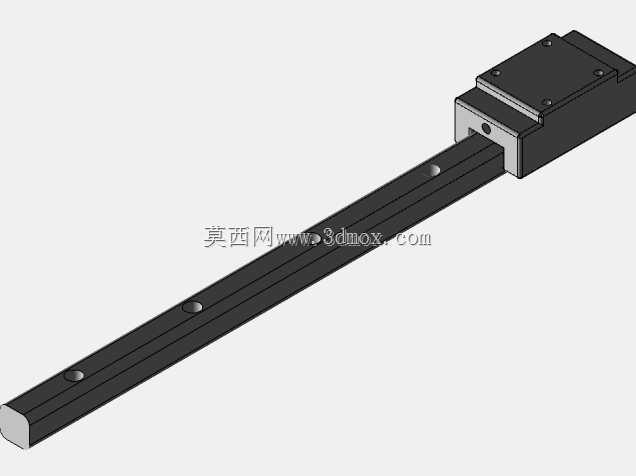

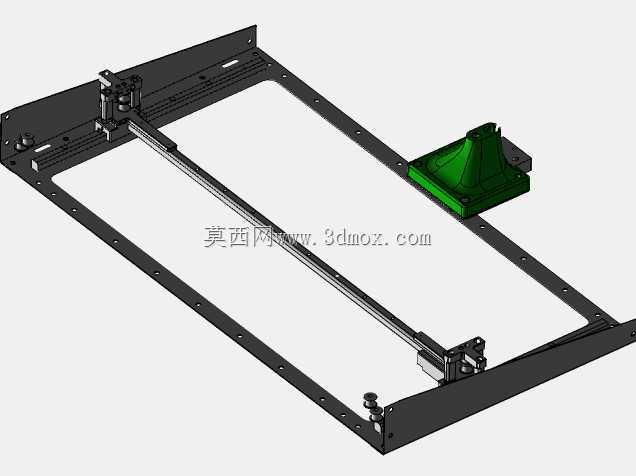

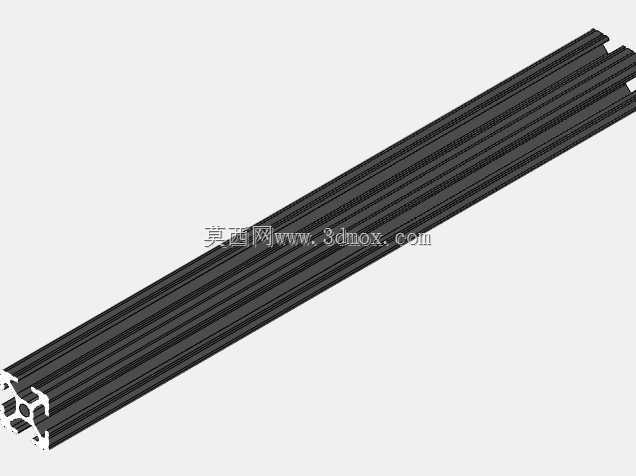

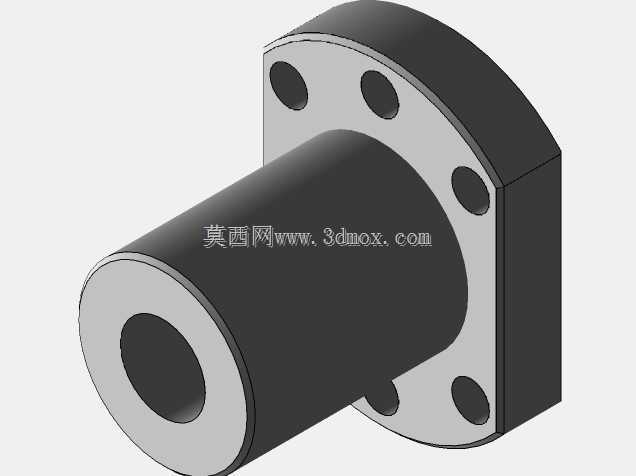

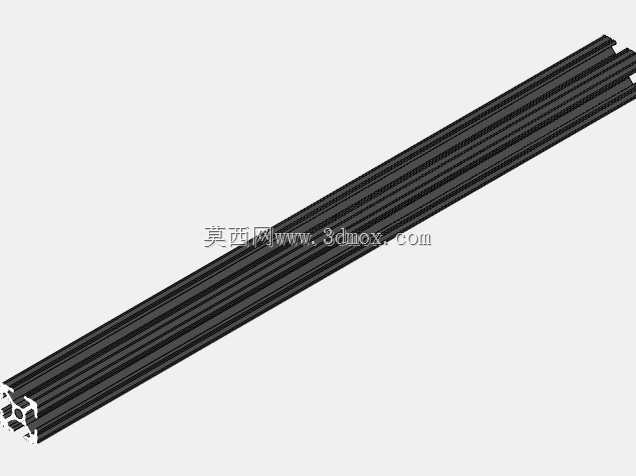

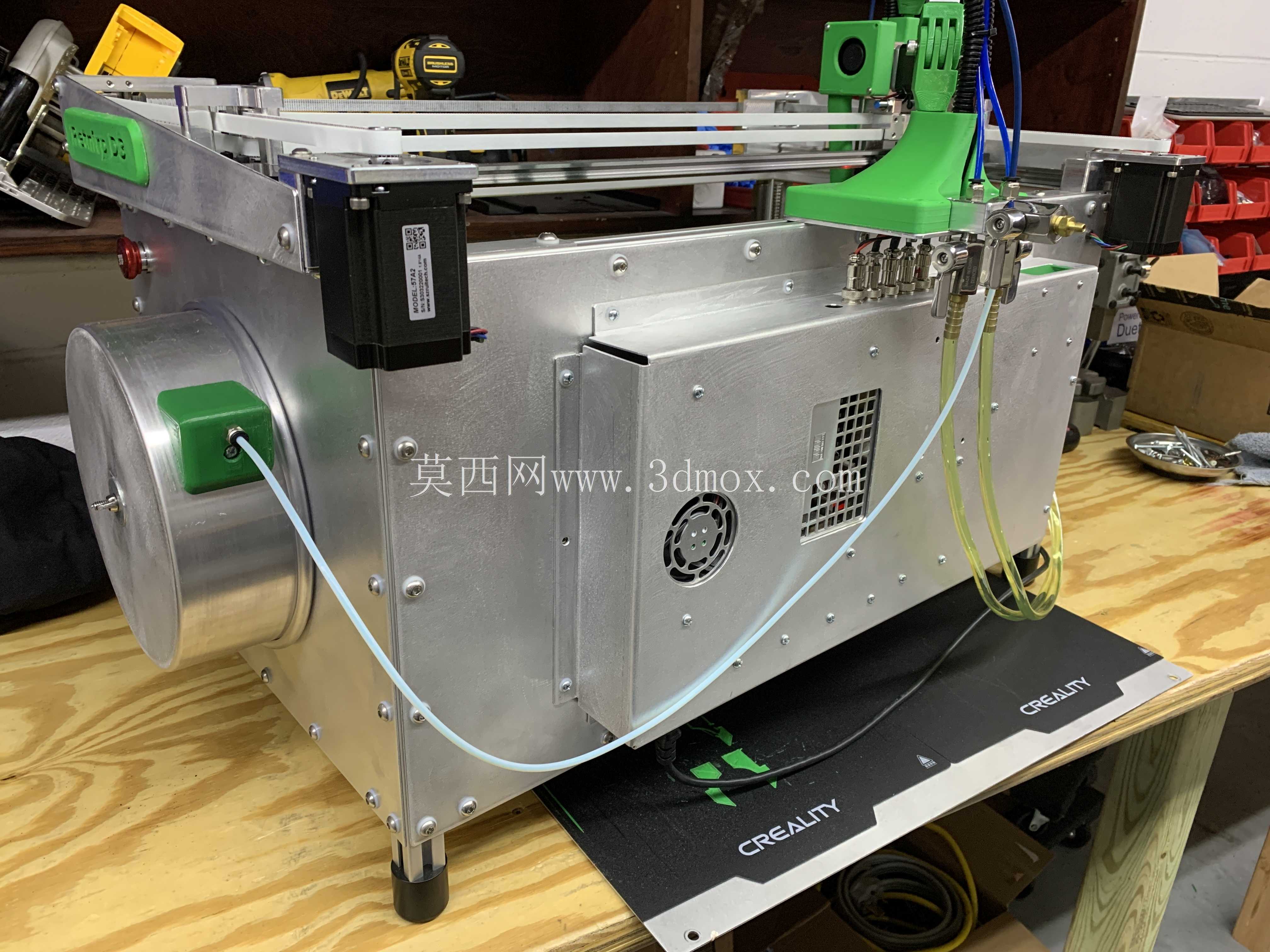

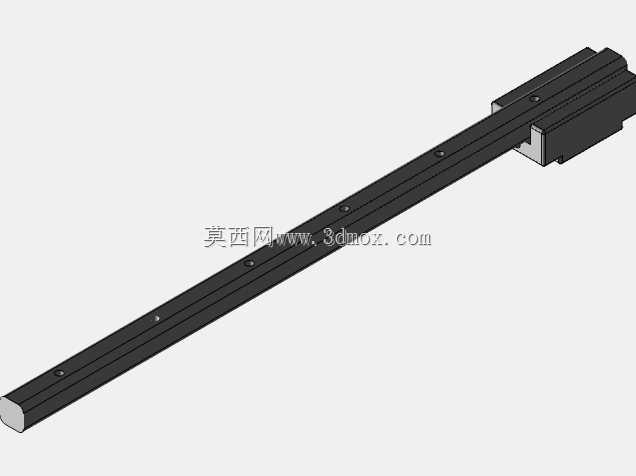

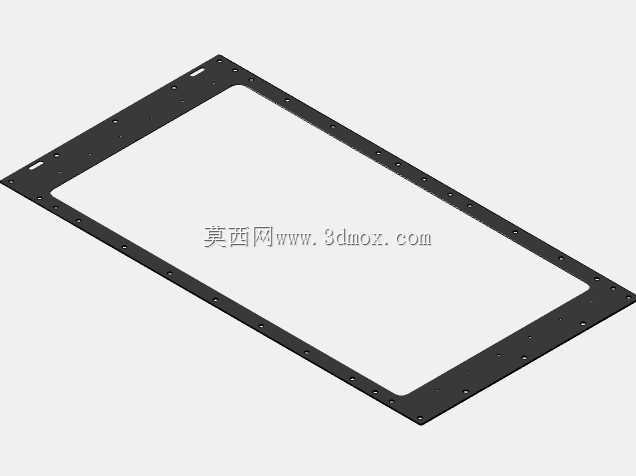

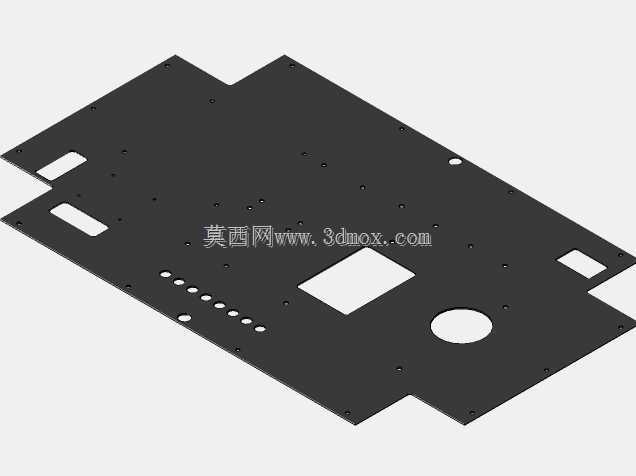

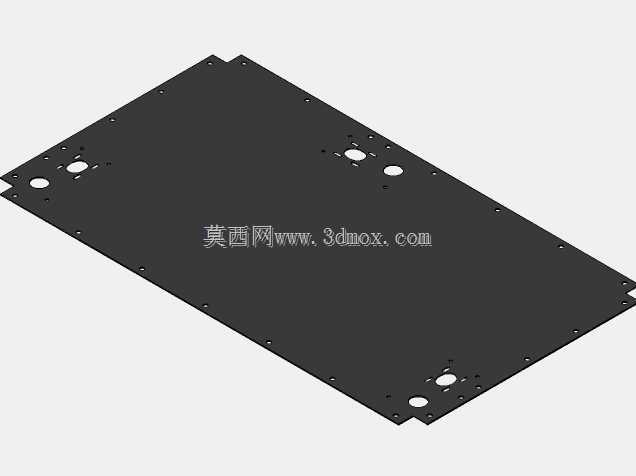

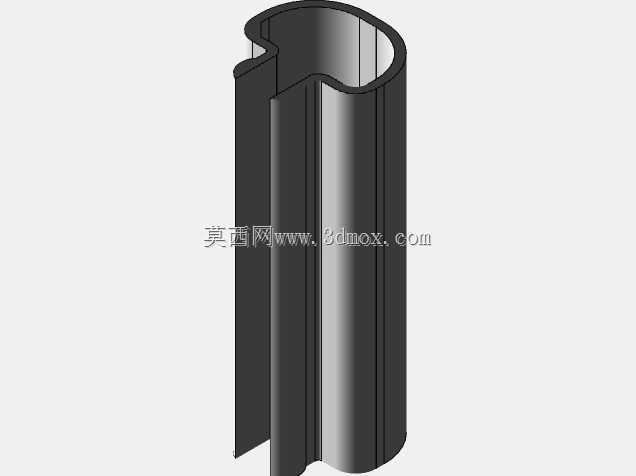

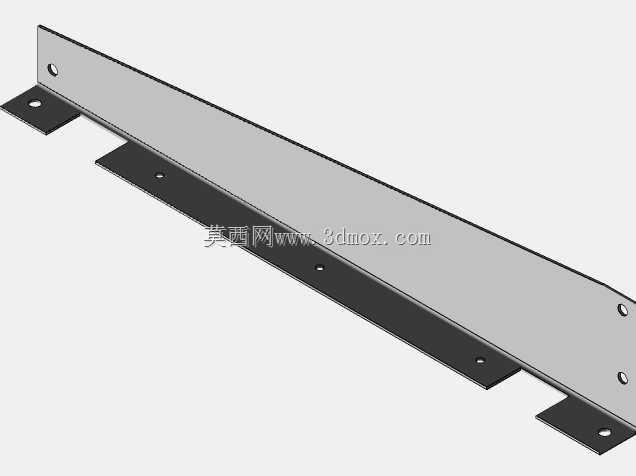

铝型材框架的拼接公差直接决定整机打印精度，这款设备的框架采用15mm规格线轨搭配1204滚珠丝杠的组合，在装配环节需要先处理型材端面的铣削毛刺，每根型材的端面垂直度误差控制在0.02mm以内，避免拼接后出现框架扭曲的问题。Z轴的GT2皮带张紧度没有采用常规的弹簧张紧结构，而是用偏心螺母微调，张紧后皮带的挠度控制在1mm/500mm，既不会因为过紧增大电机负载，也不会因为过松出现层纹错位。

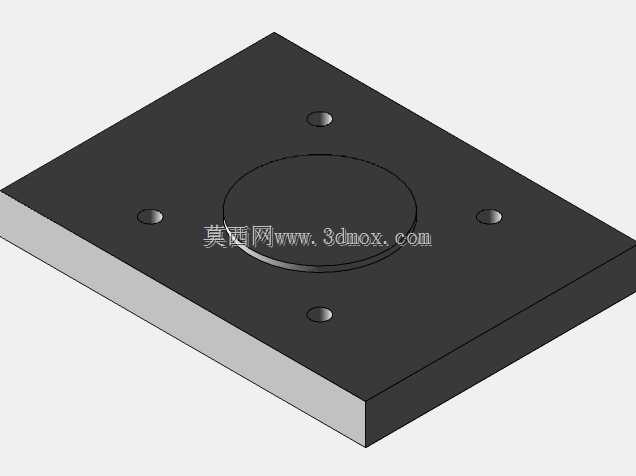

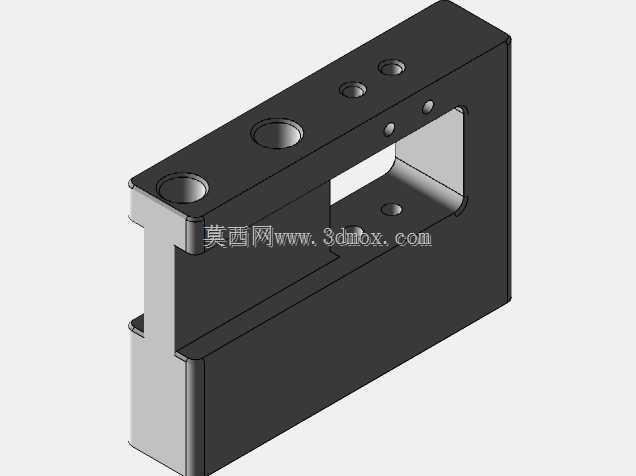

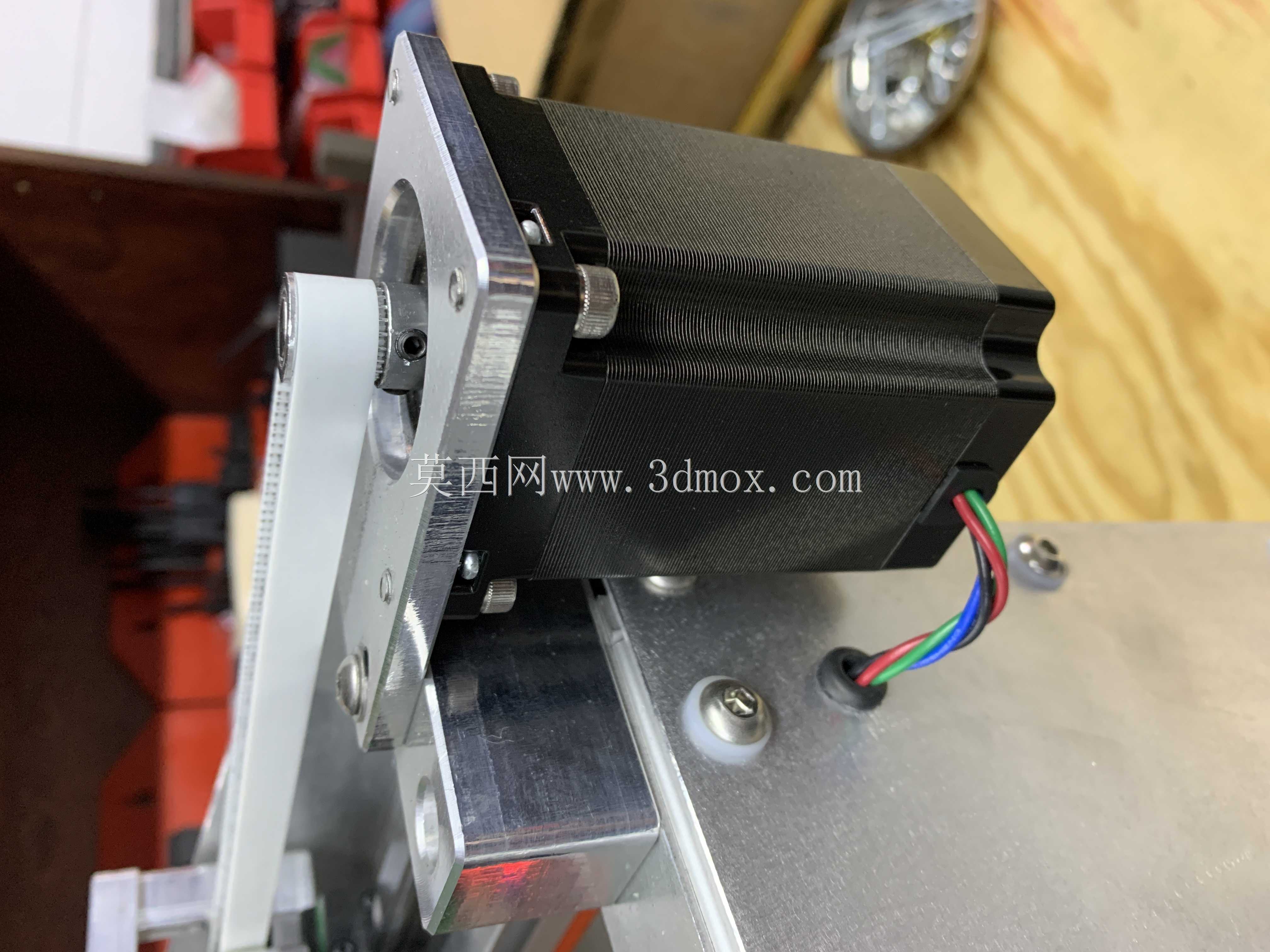

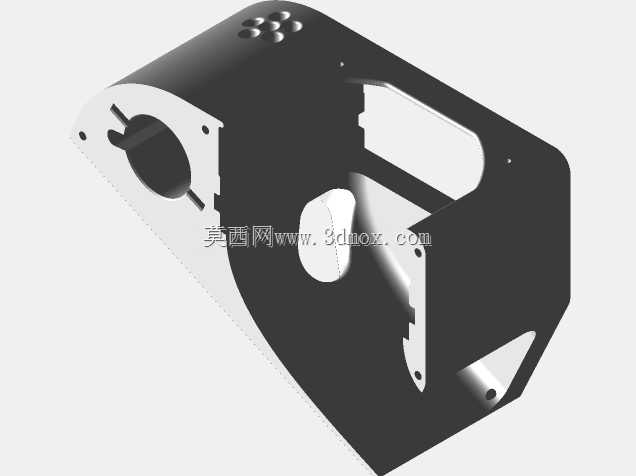

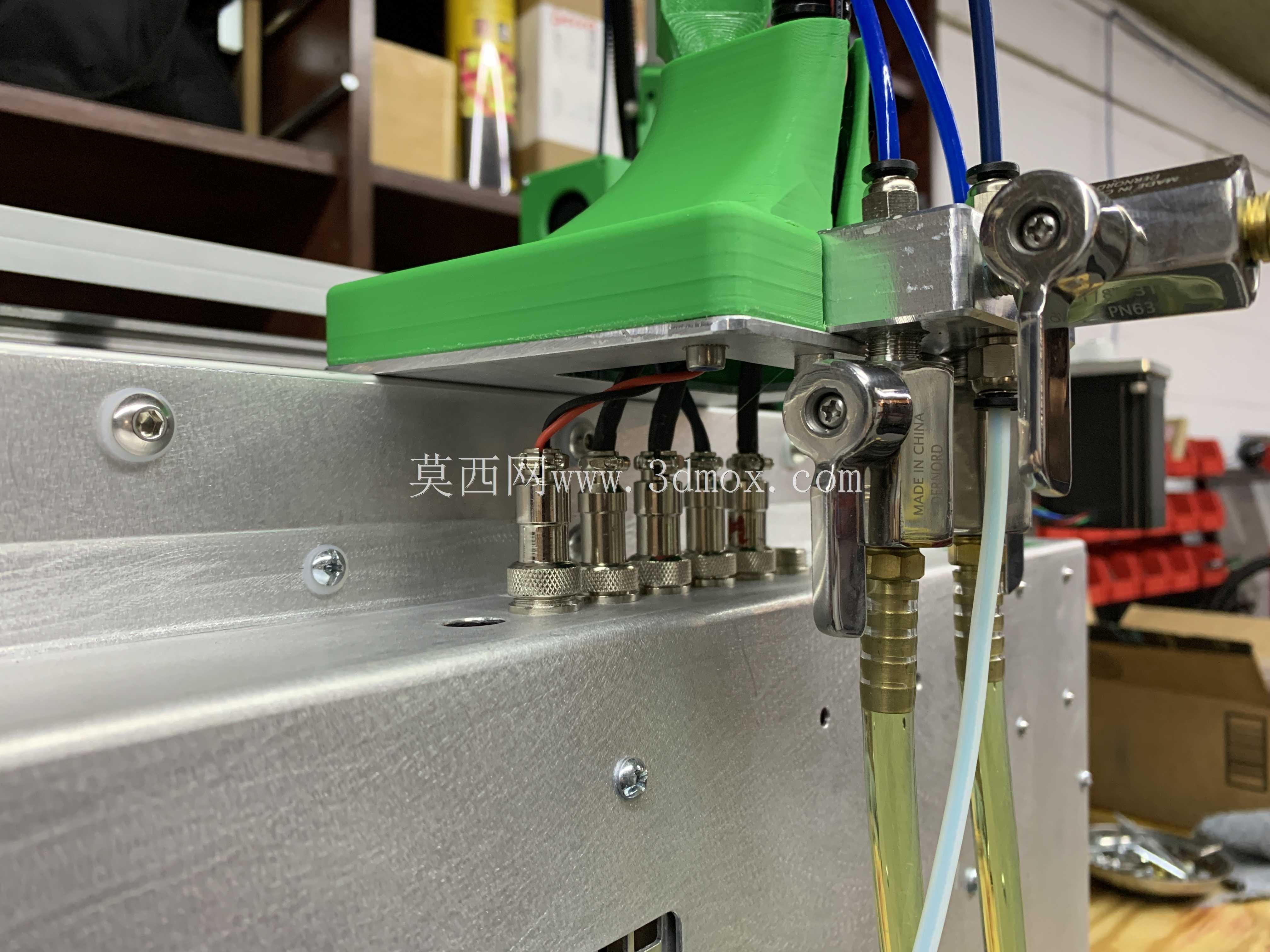

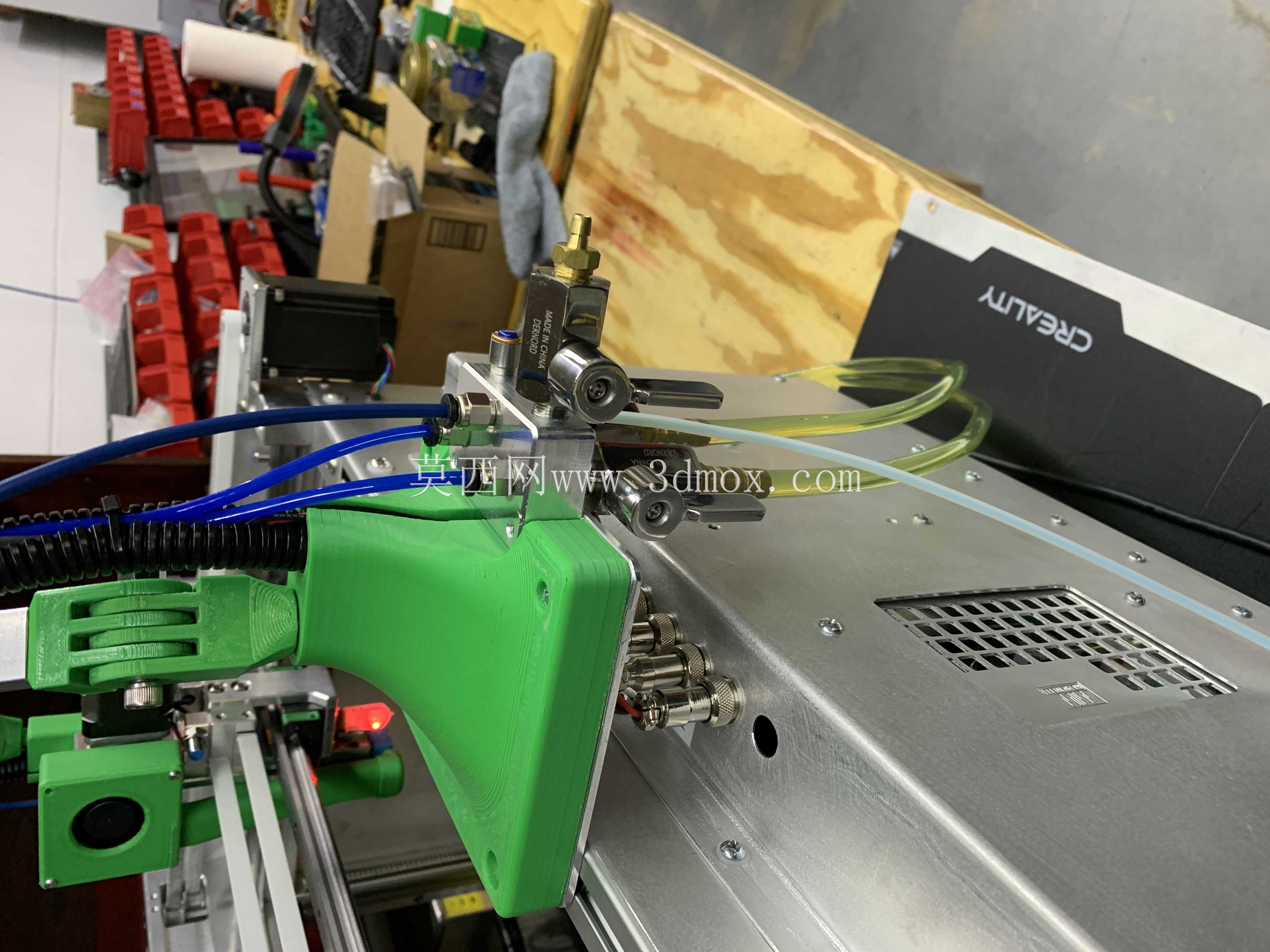

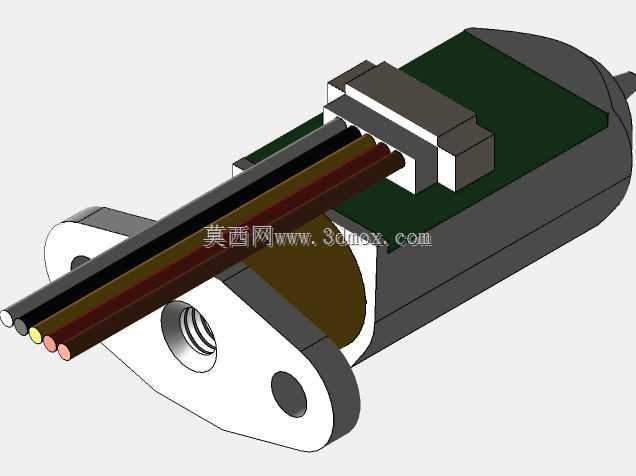

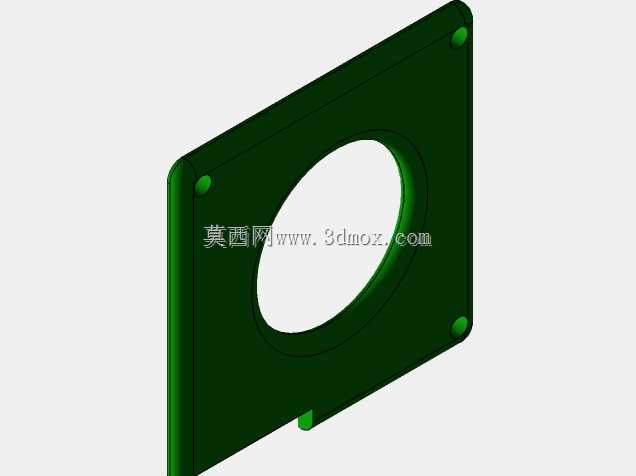

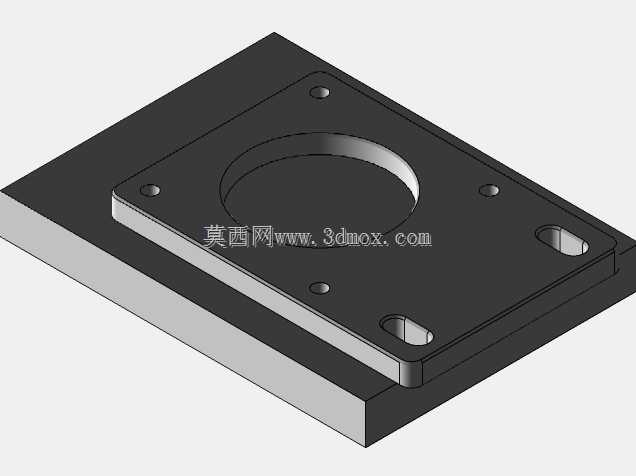

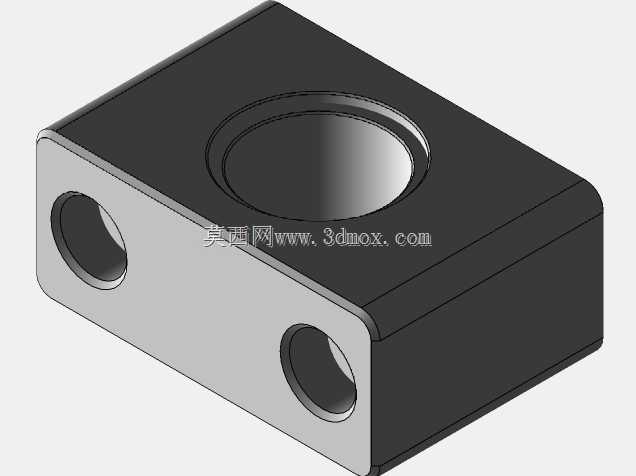

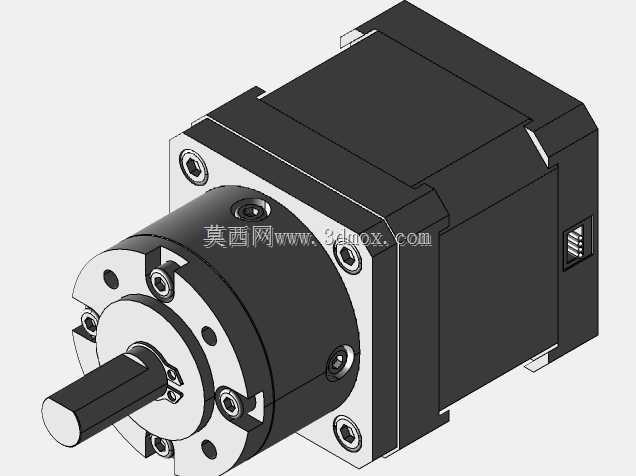

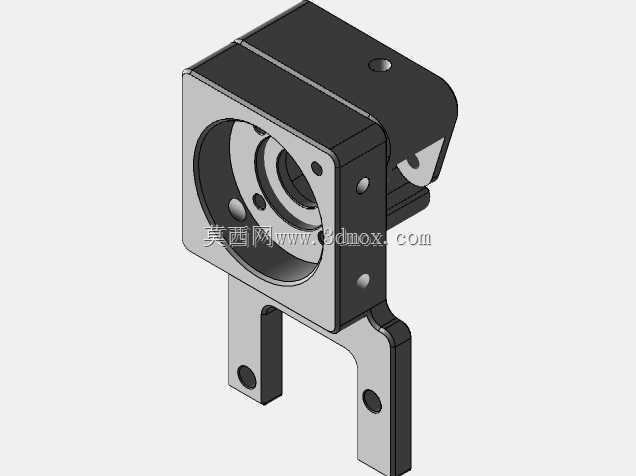

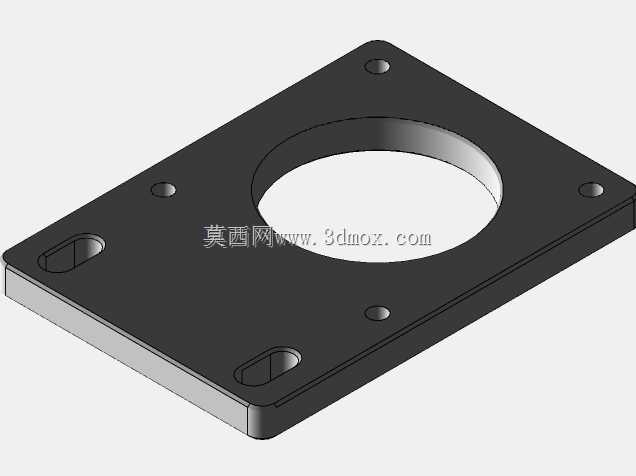

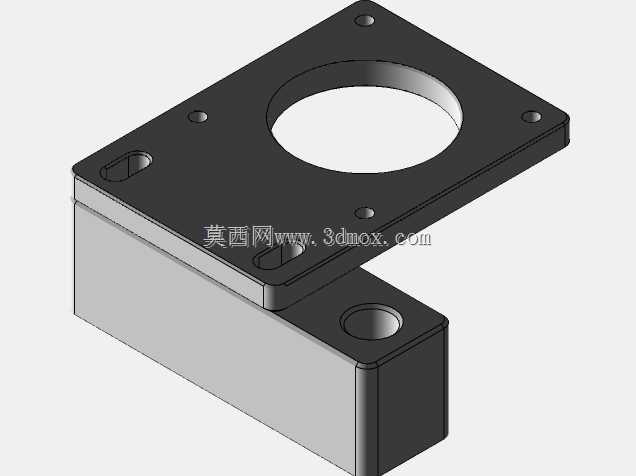

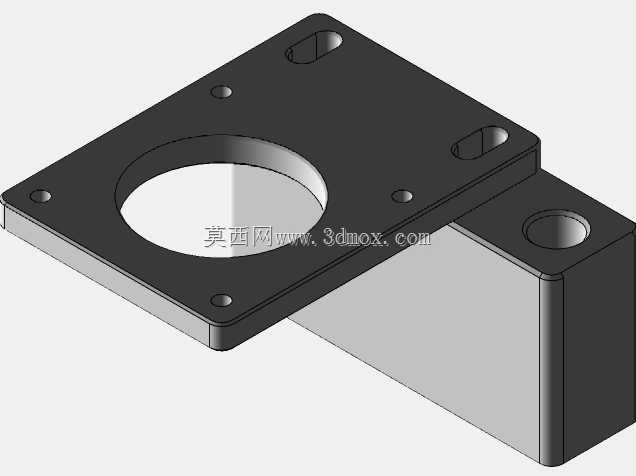

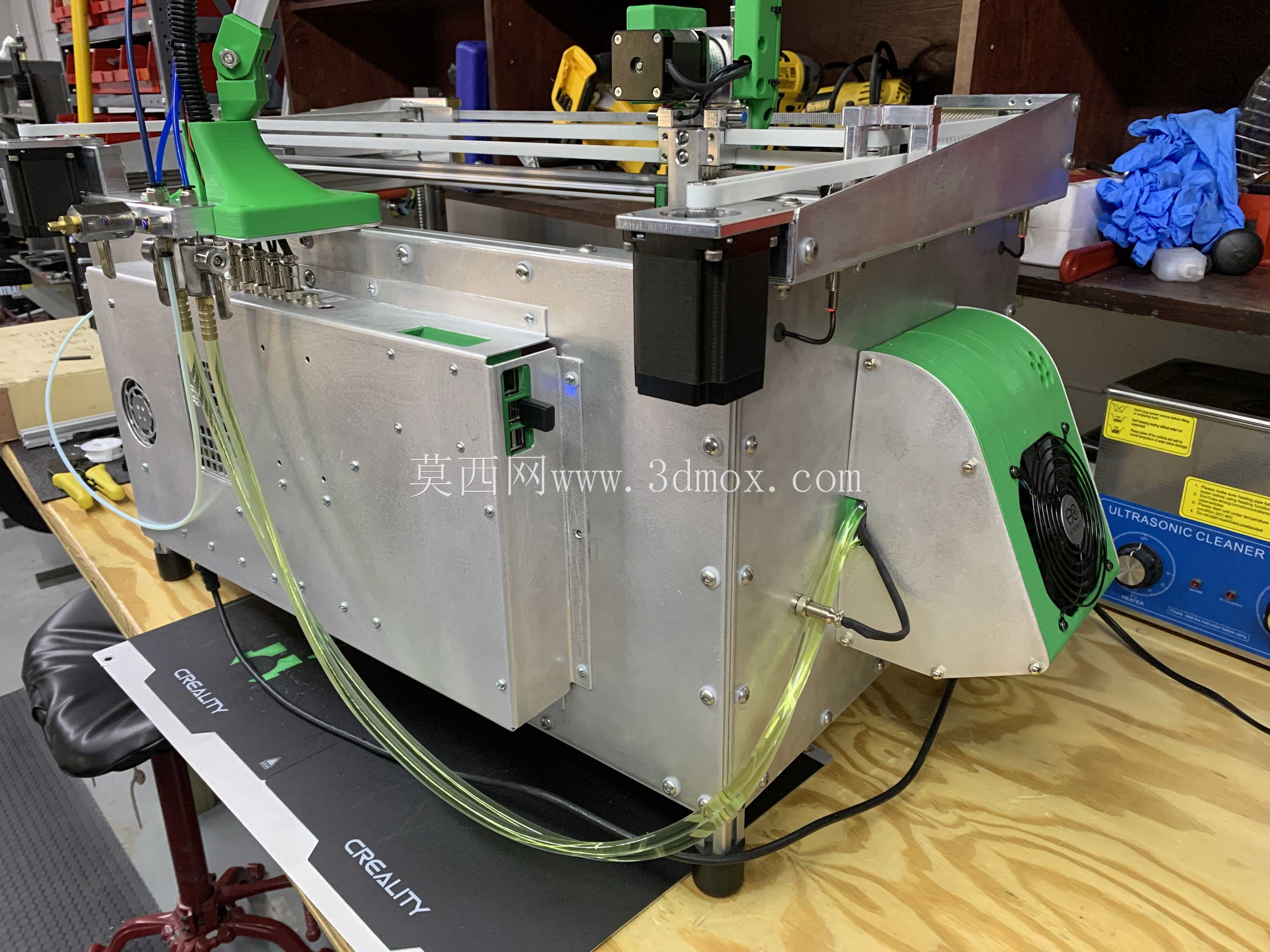

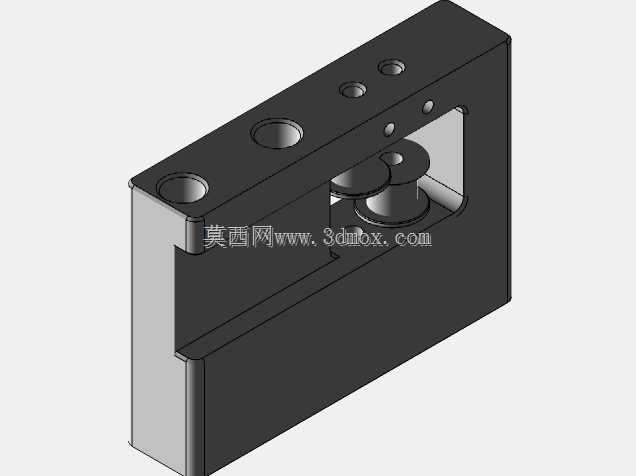

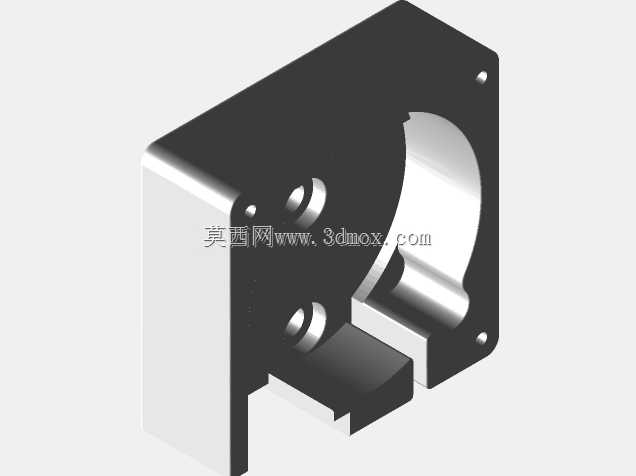

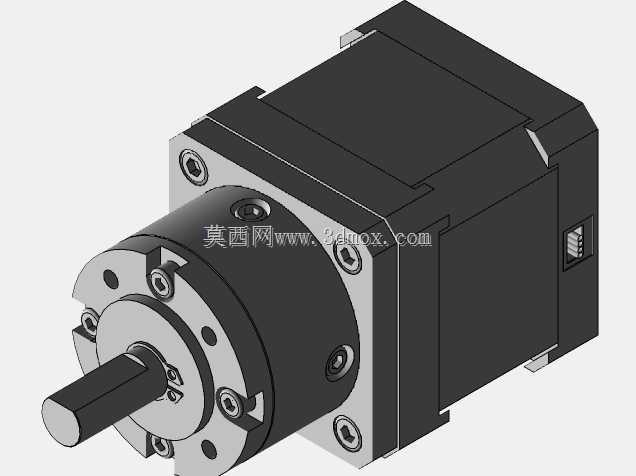

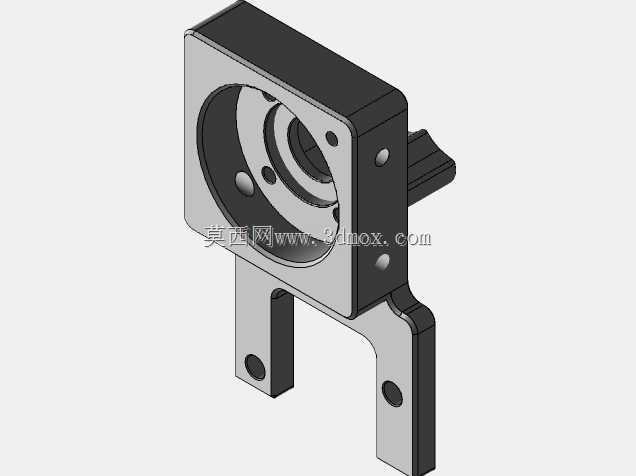

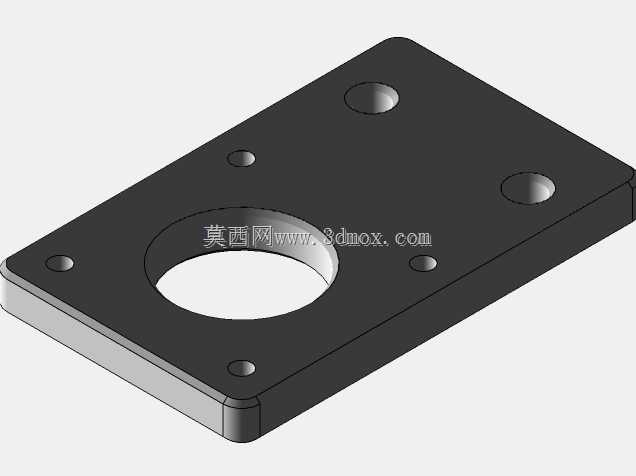

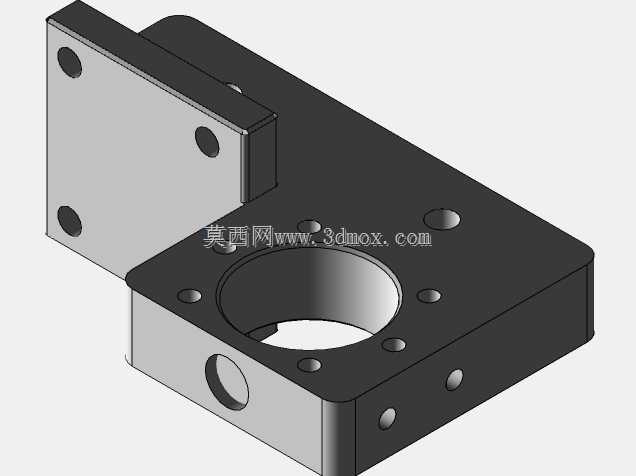

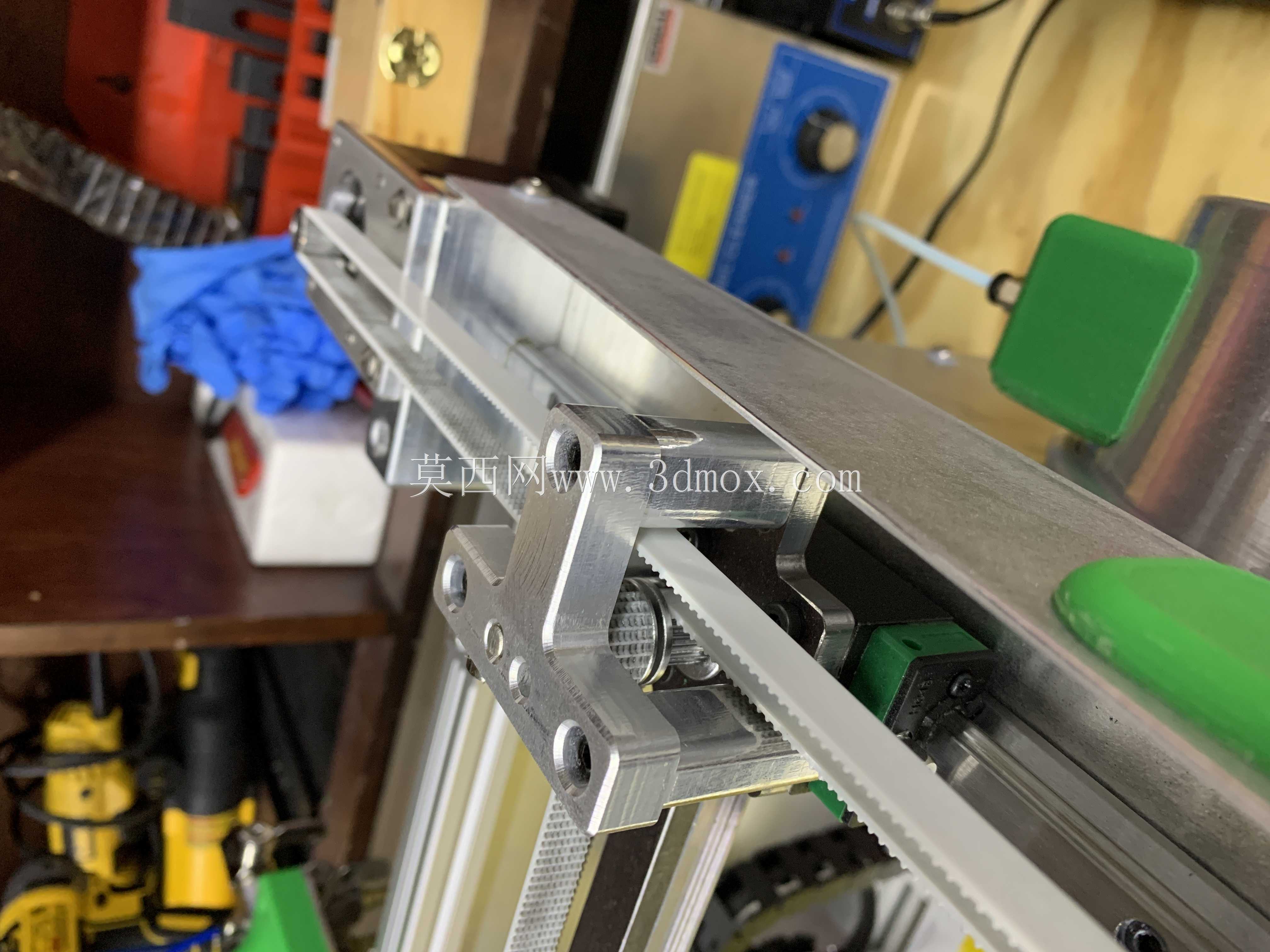

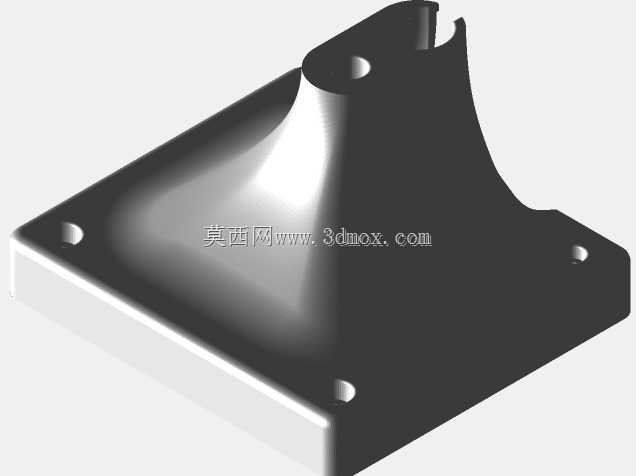

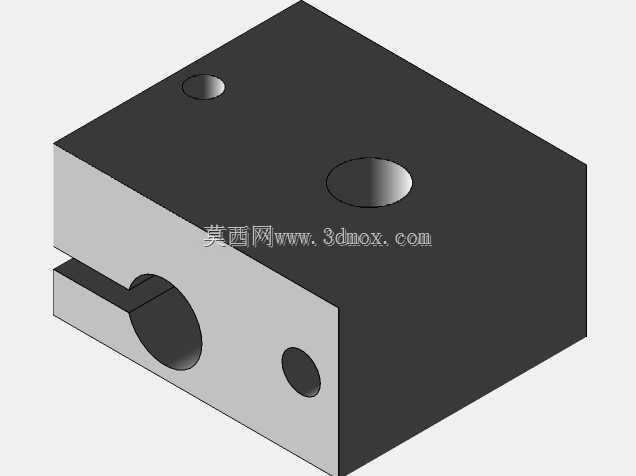

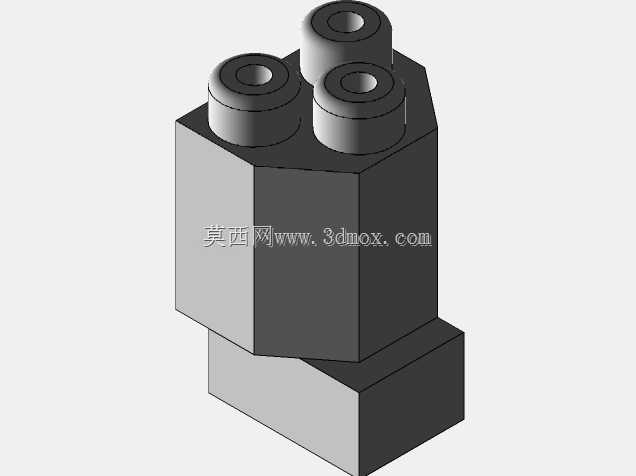

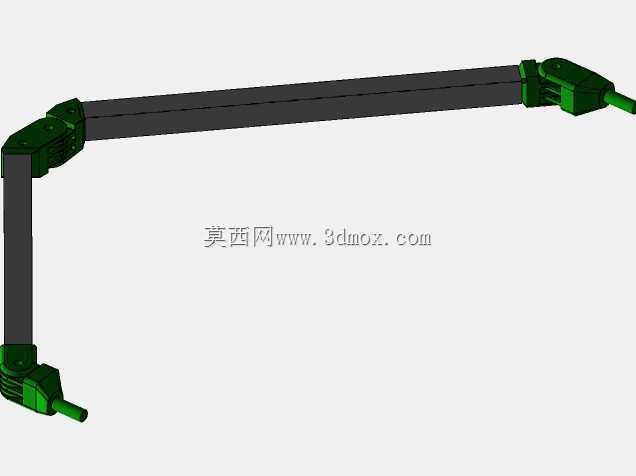

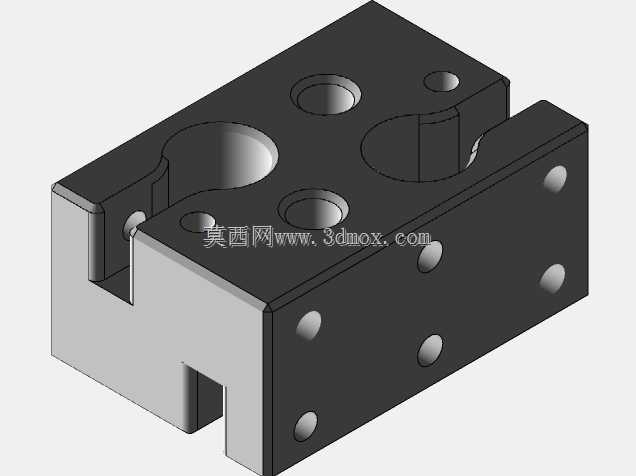

XY轴的运动组件选用NEMA24和NEMA17步进电机搭配，核心的X轴驱动端做了电机座的一体化铣削设计，把电机安装位和丝杠支撑座做在同一个铝件上，消除了分体装配带来的同轴度误差，实际装配时不需要反复调整电机和丝杠的同心度，拧上螺丝就能达到0.01mm的同轴度要求。水冷系统的管路走在框架内侧的型材槽里，没有外露的管线，避免运动过程中管线剐蹭打印件，水冷头和热端的接触面上涂了0.1mm厚的导热硅脂，热端的温度波动可以控制在±0.5℃，打印ABS这类对温度敏感的材料时不会出现层间剥离的问题。

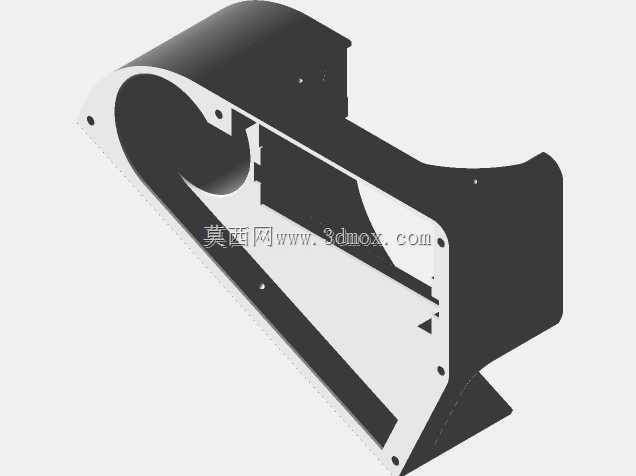

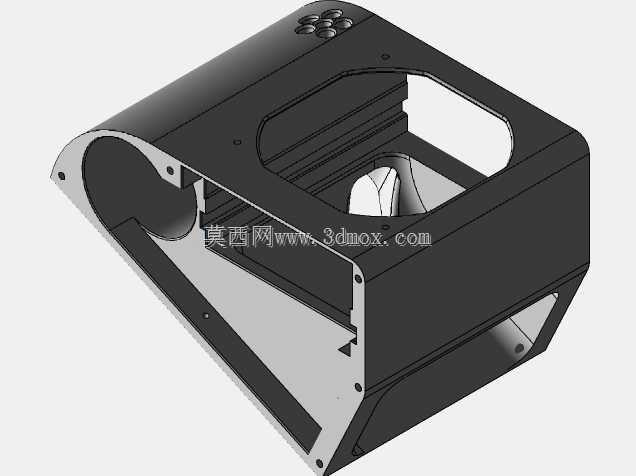

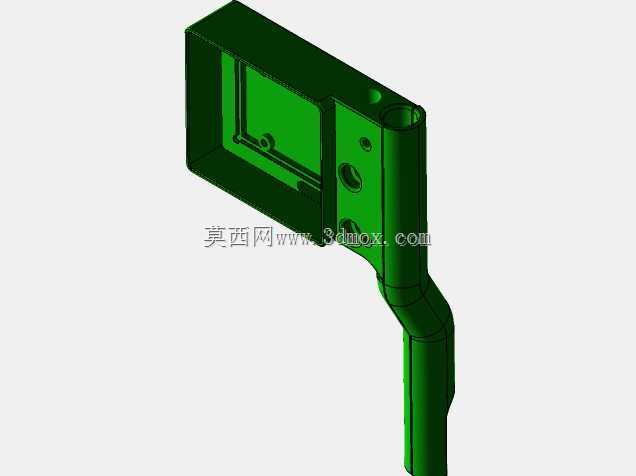

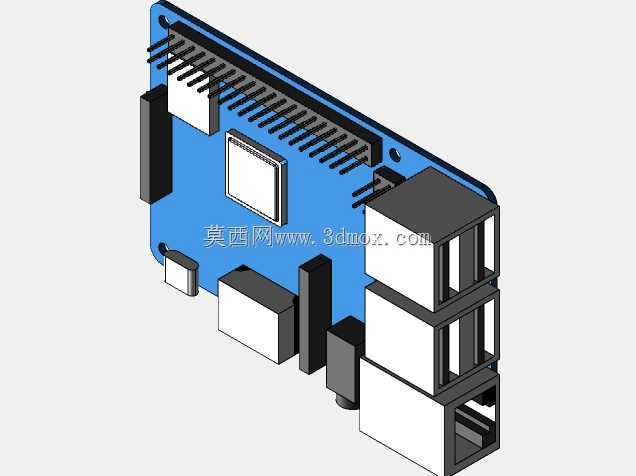

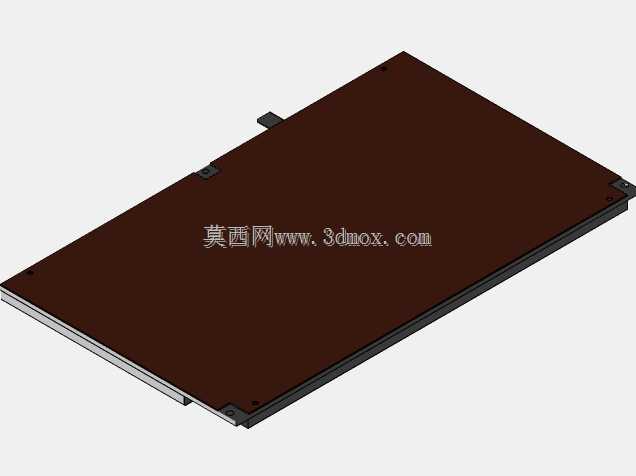

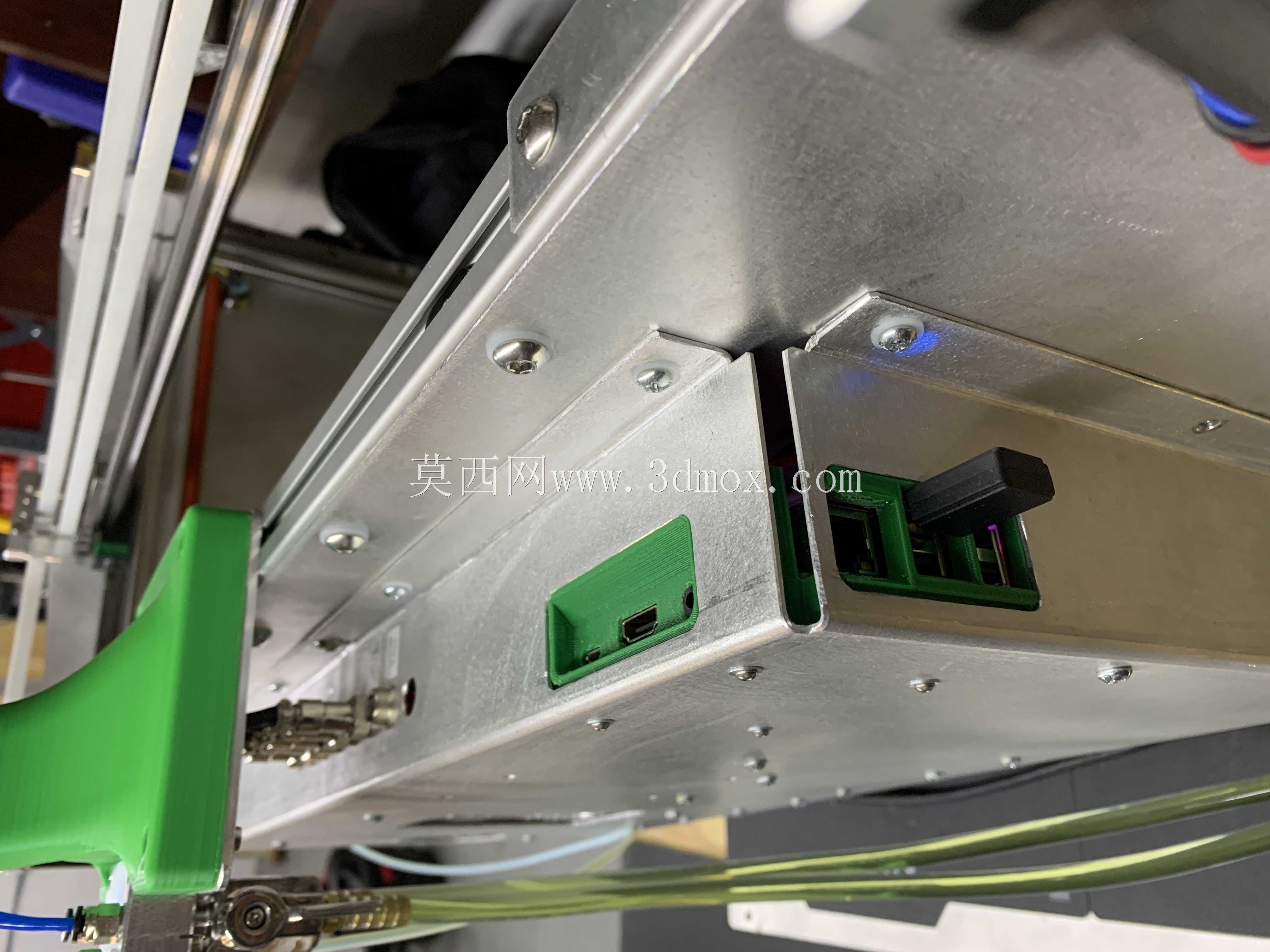

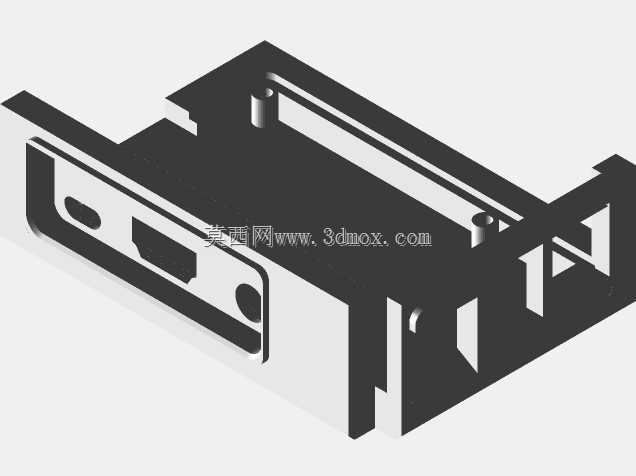

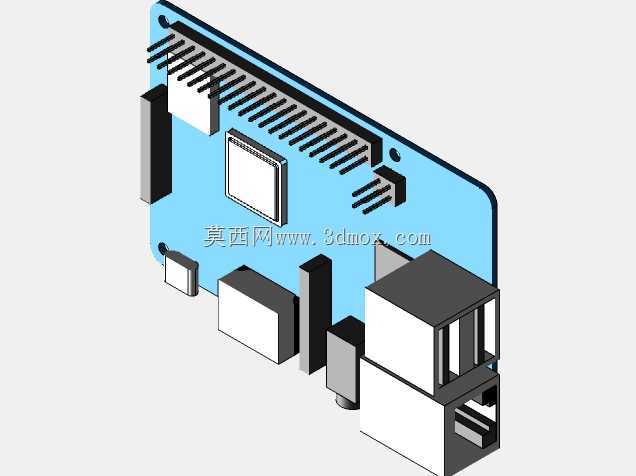

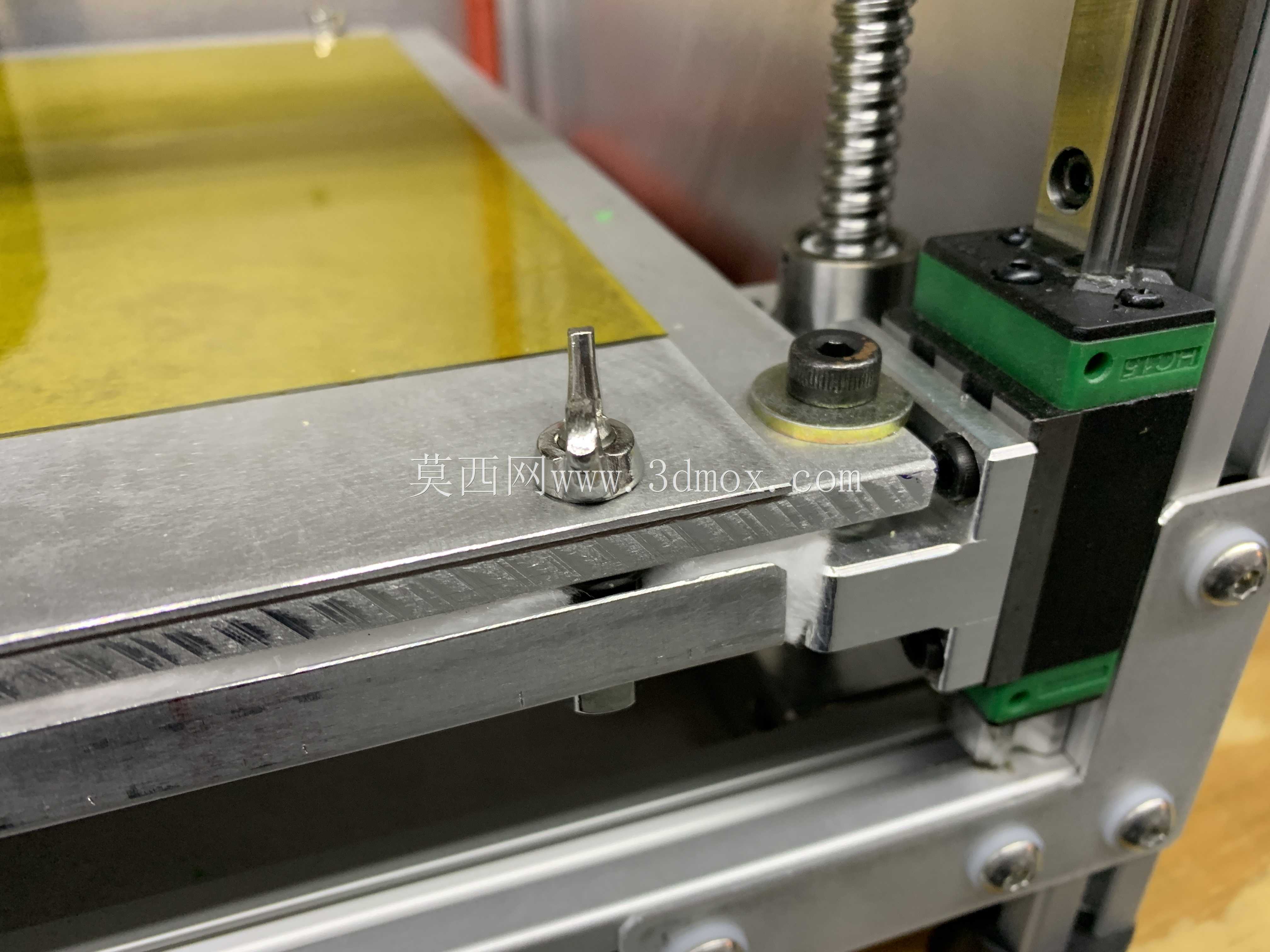

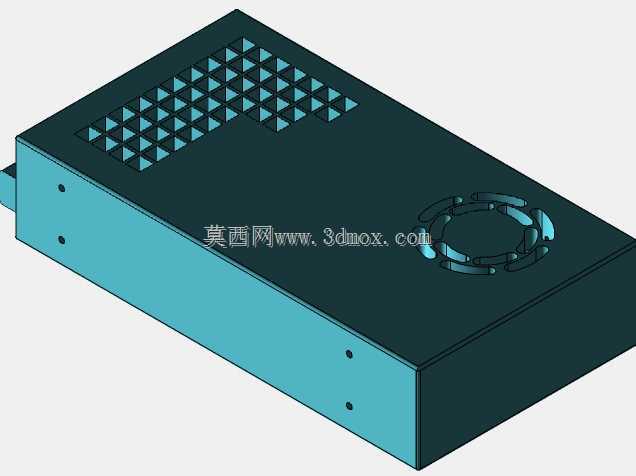

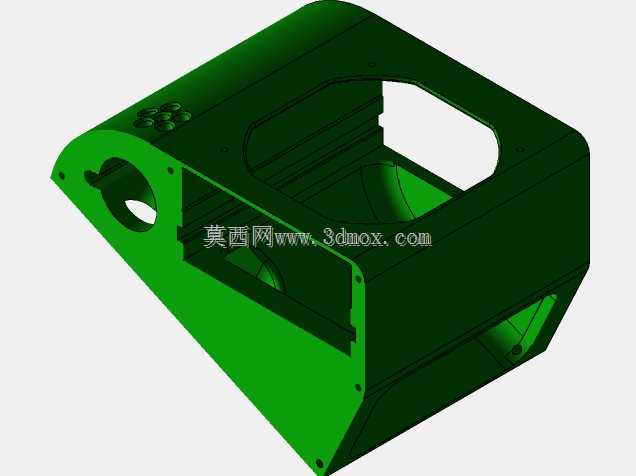

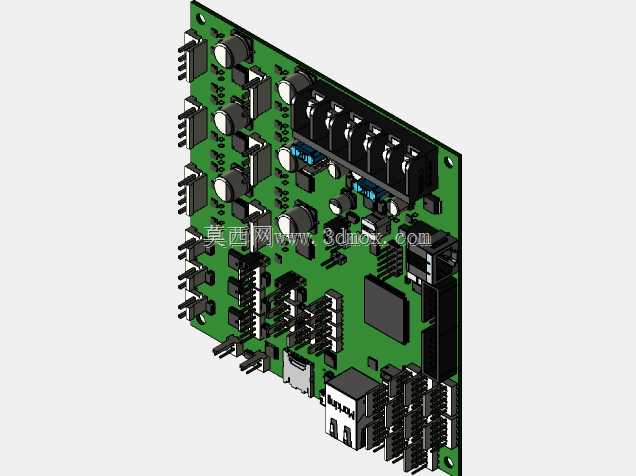

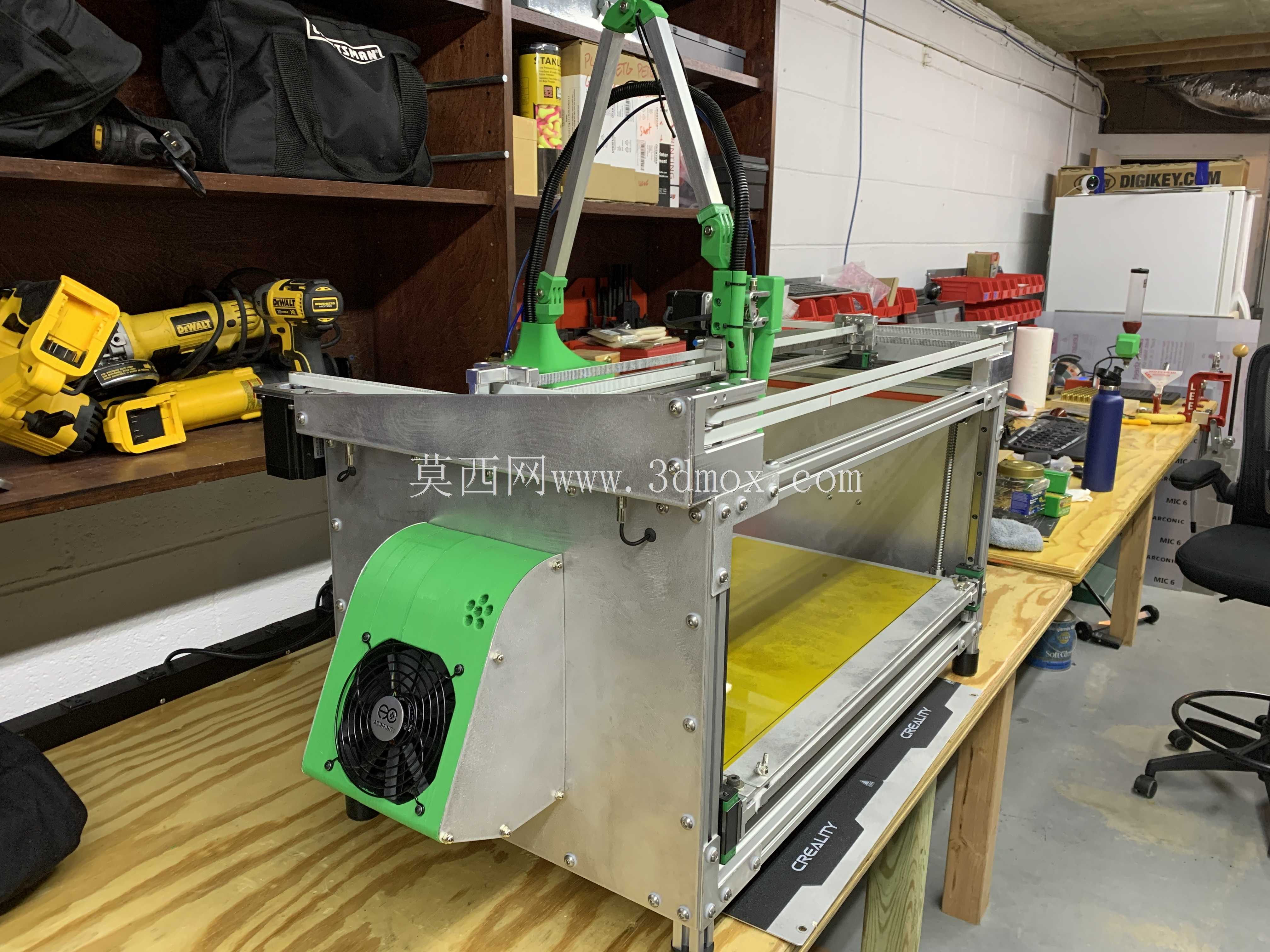

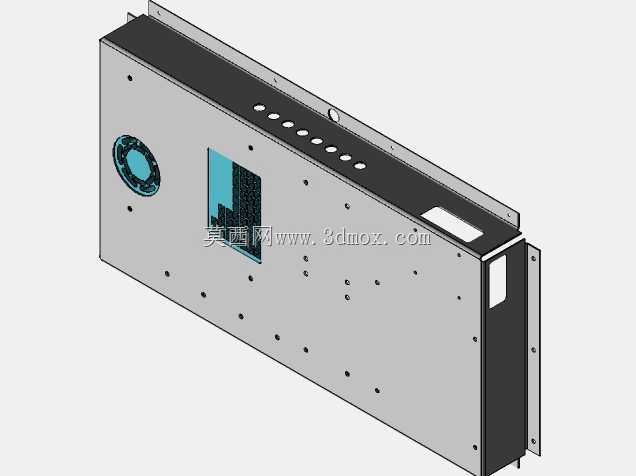

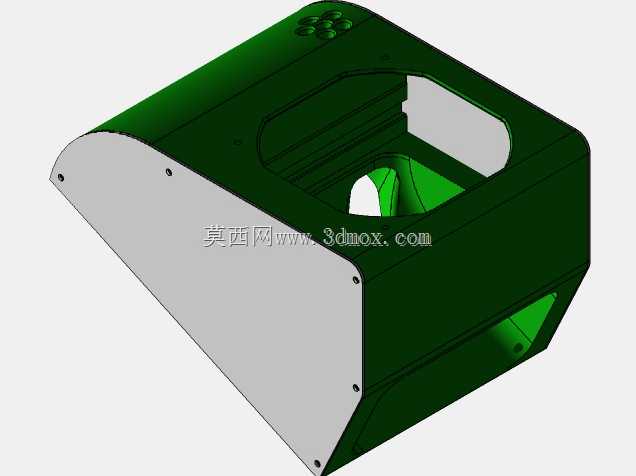

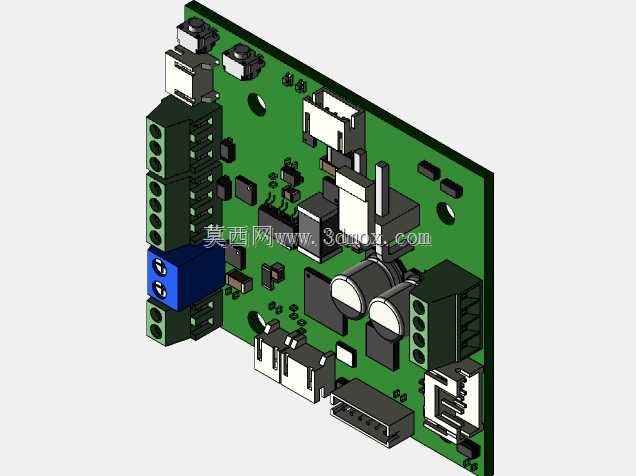

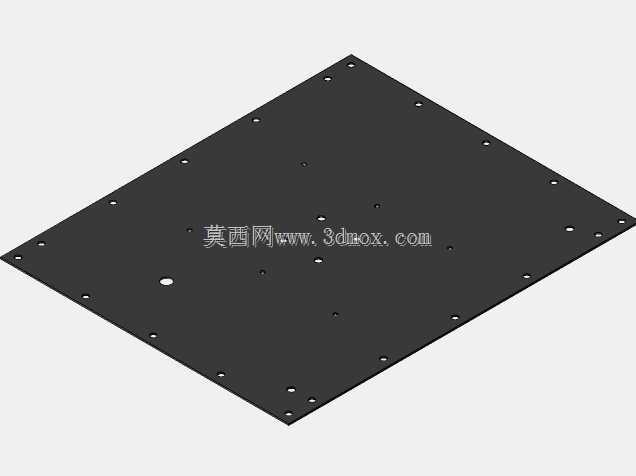

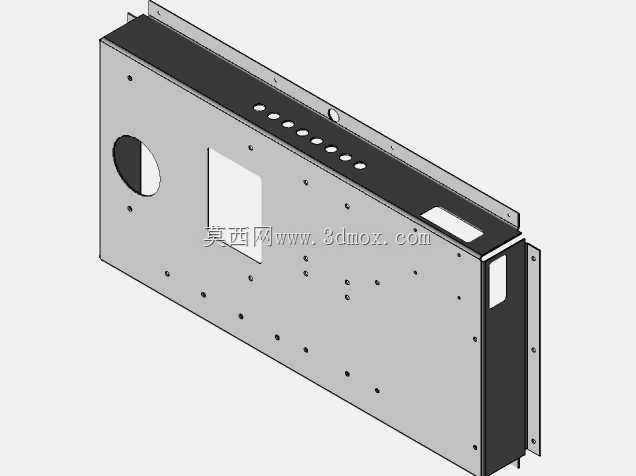

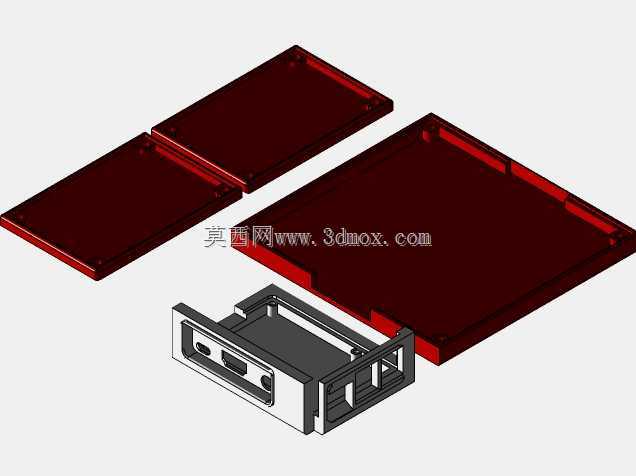

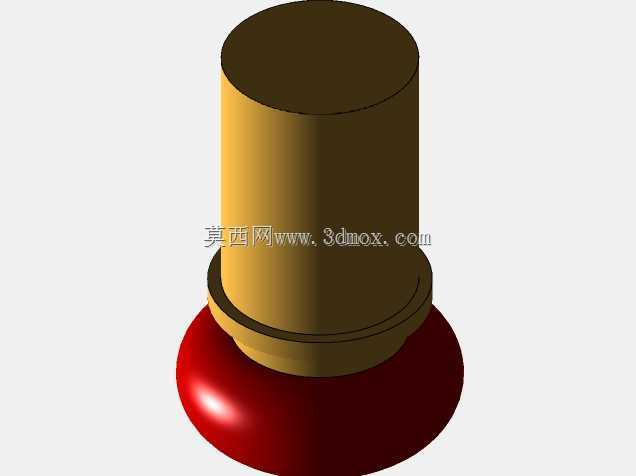

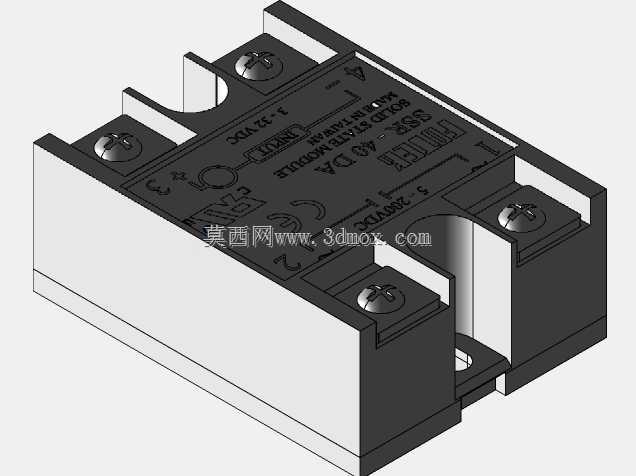

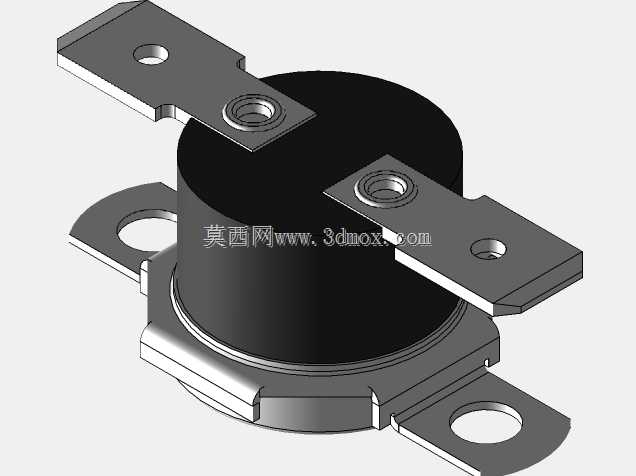

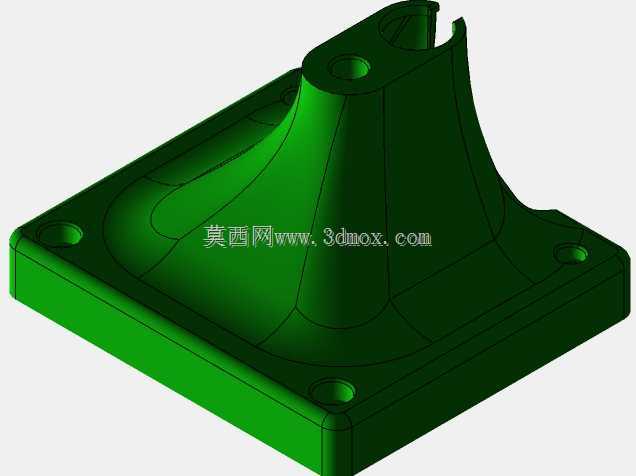

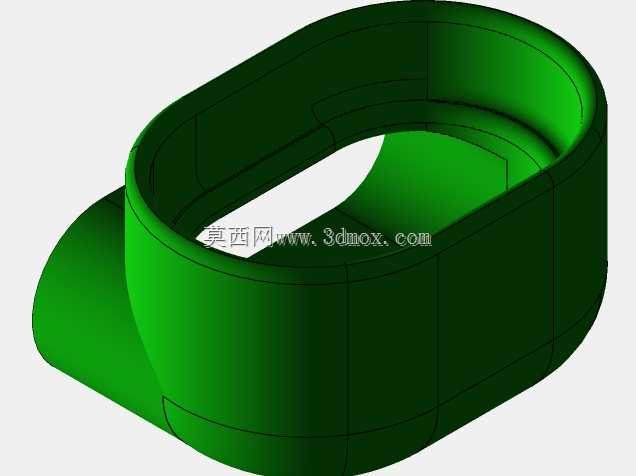

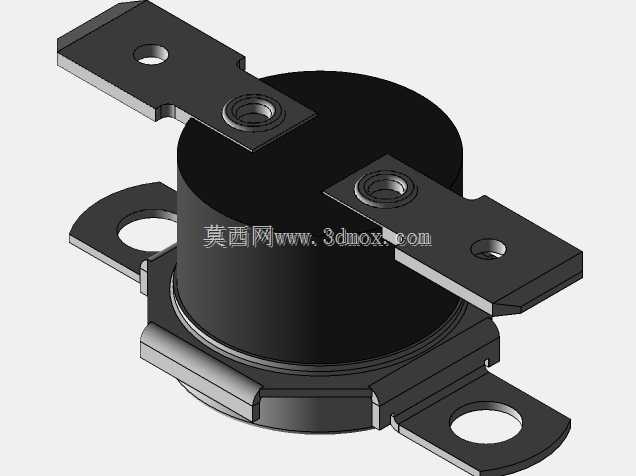

热床采用700瓦24V直流加热，铝基板的平整度在出厂前做了整体铣平，安装时只需要调平四个角的支撑弹簧，整个热床的平面度误差就能控制在0.1mm以内，打印大尺寸平面件时不会出现边角翘边的情况。控制板安装在机身左侧的绿色塑料护罩内部，护罩上开了密集的通风孔，搭配轴流风扇形成定向风道，把驱动板的热量直接排出机身外，长时间连续打印时驱动芯片的温度不会超过60℃，避免出现过热丢步的问题。

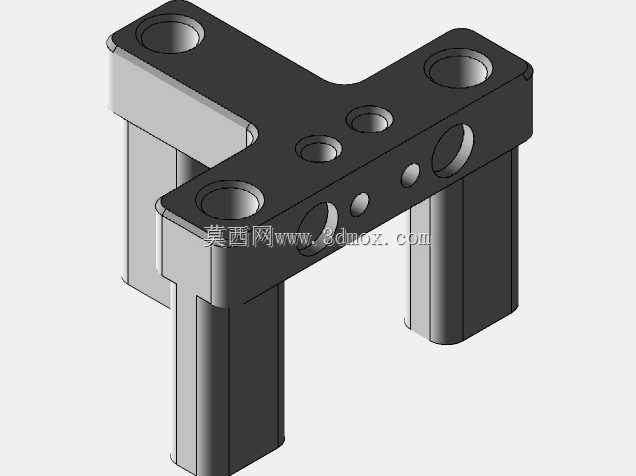

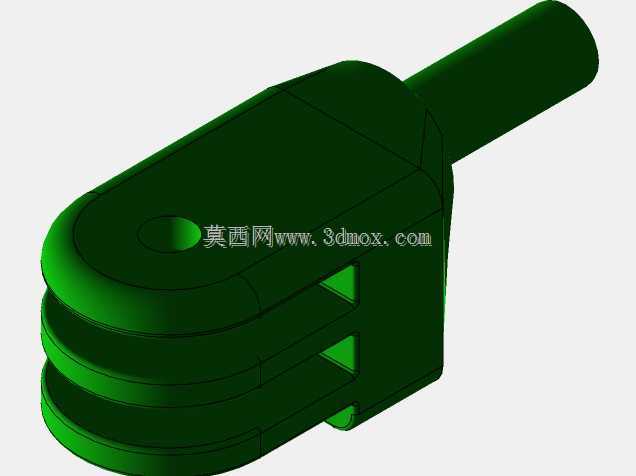

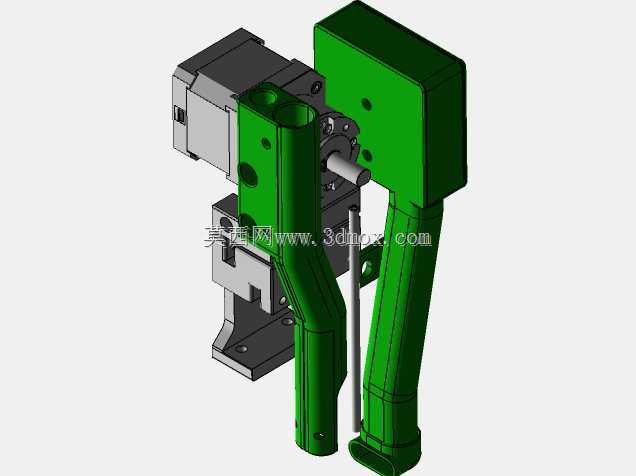

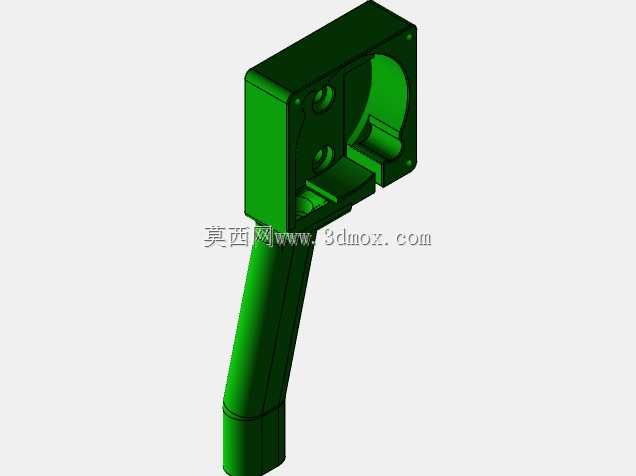

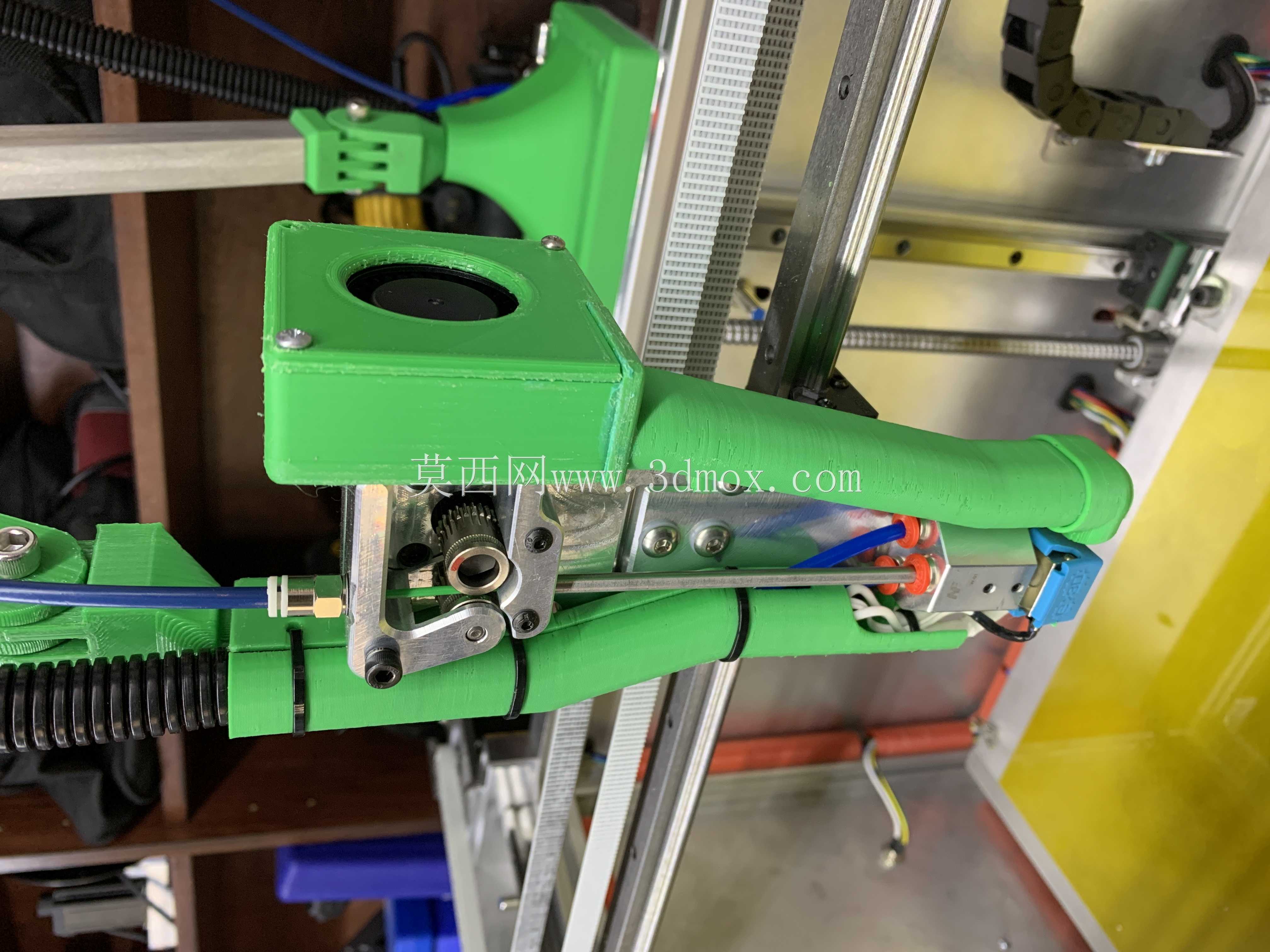

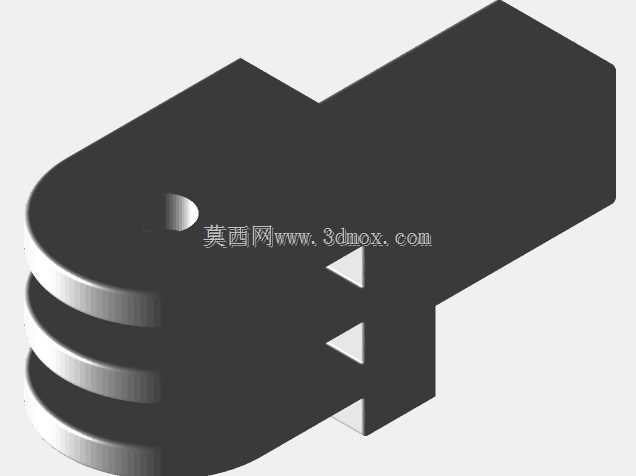

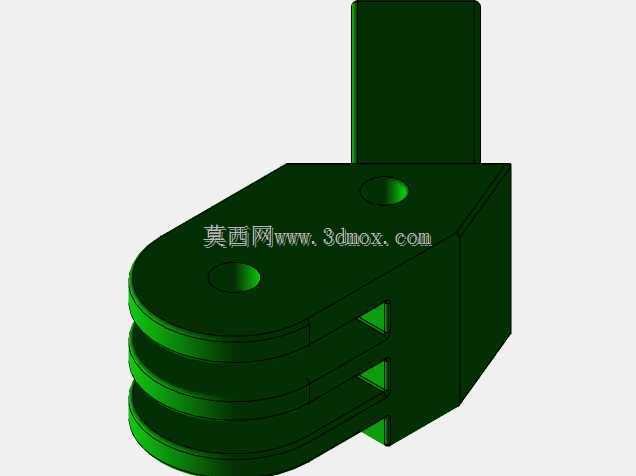

挤出机的安装座做了轻量化镂空设计，在保证结构强度的前提下把运动部分的重量降到了280g，XY轴高速运动时的惯性更小，打印速度提到120mm/s时也不会出现振纹。整个设备的装配逻辑是先装框架再装运动组件，最后走管线和电路，所有的接线都用扎带固定在型材槽内，每个活动部位的线缆都留了足够的弯曲余量，反复运动也不会出现线缆折断的问题。
