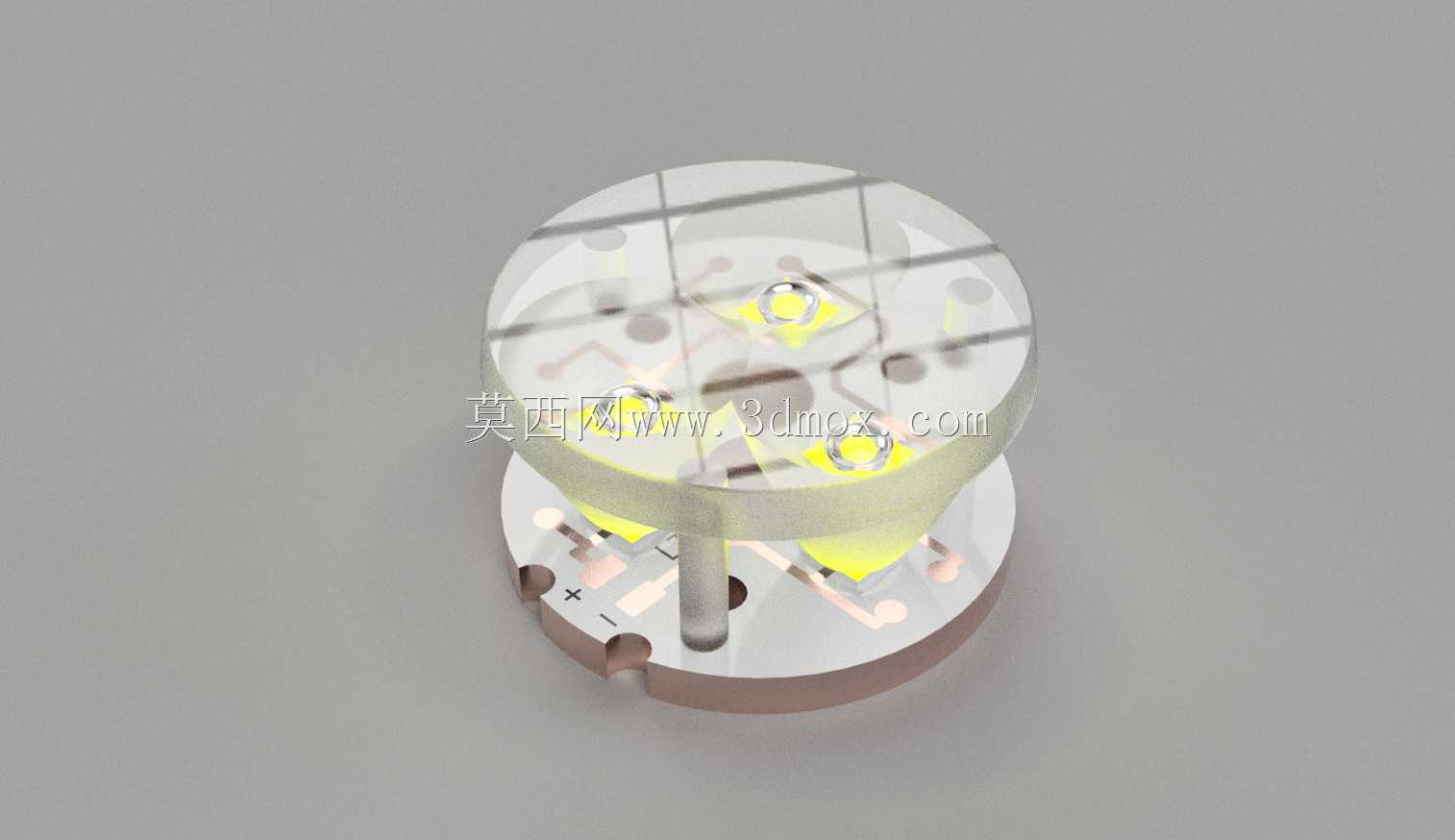

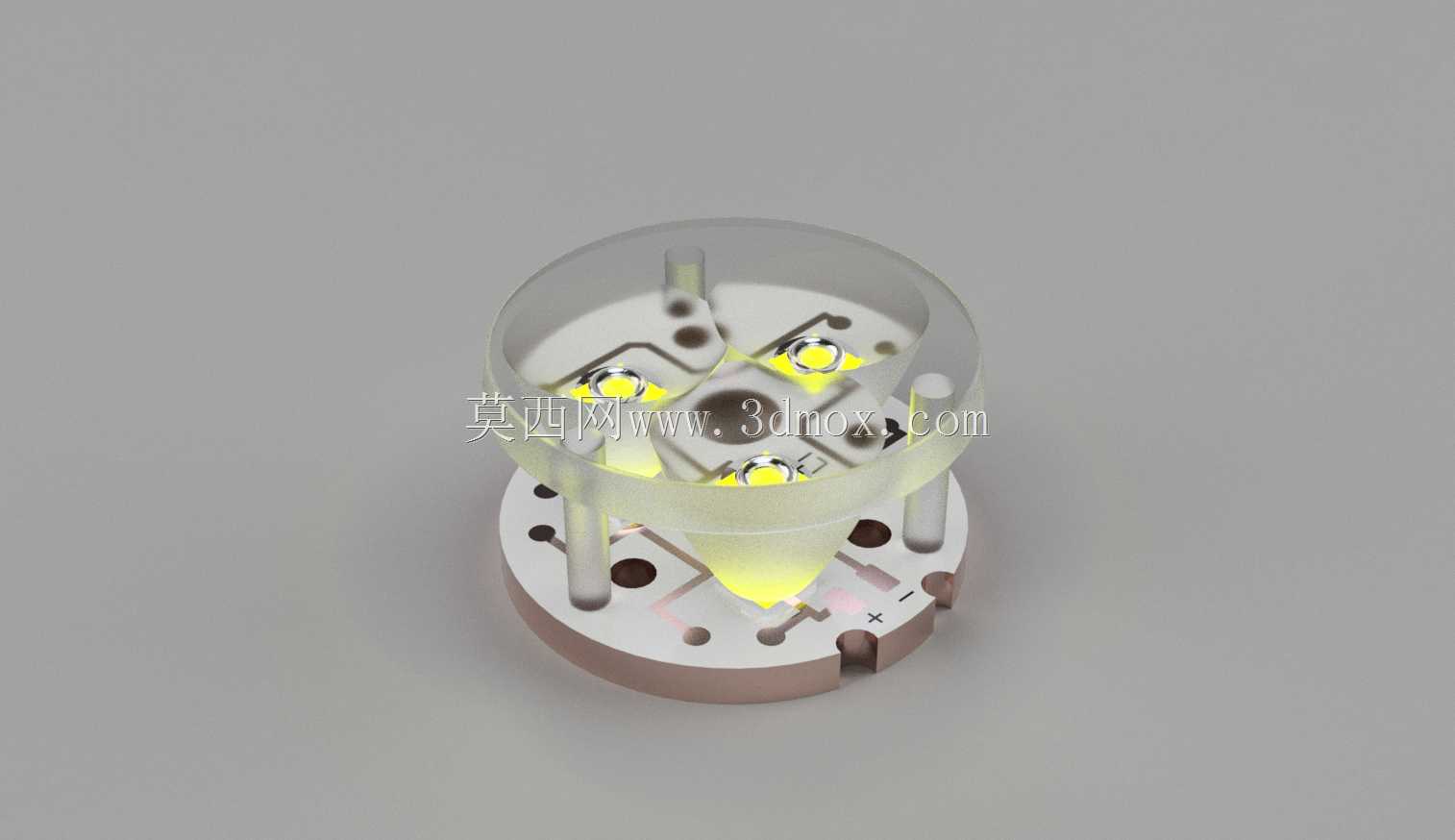

圆形PCB搭载三颗CREE XM-L2 T3灯珠结构

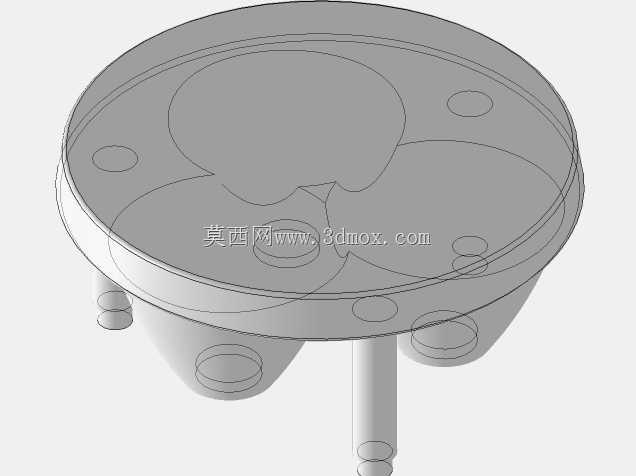

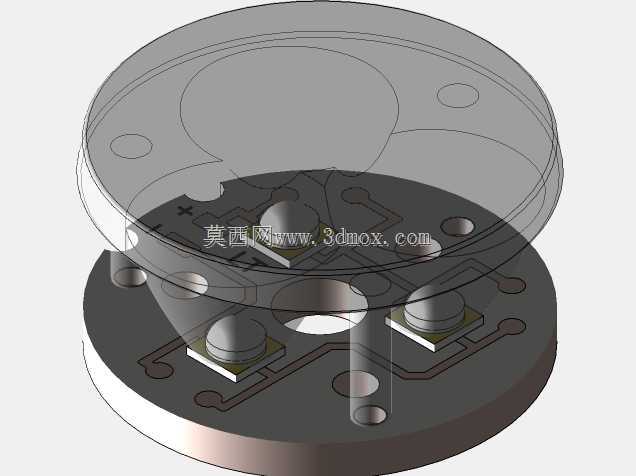

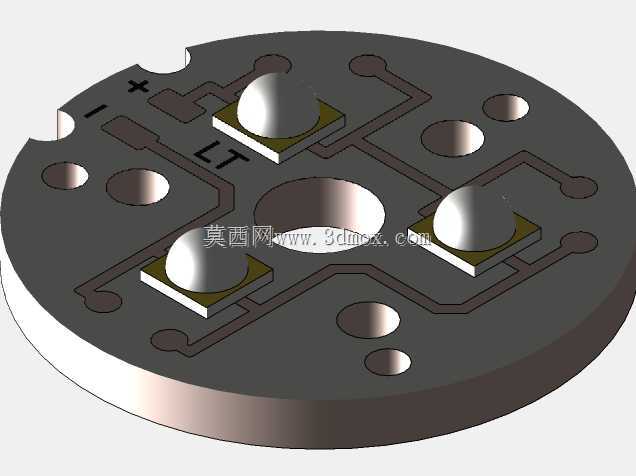

小功率高密度LED模组的加工适配，最容易在量产环节踩中公差累积的坑。三颗灯珠呈等边三角排布在圆形PCB上，每颗灯珠的中心定位偏差不能超过0.1mm，否则搭配透镜后出光角度会出现明显偏移，光斑边缘出现暗角。PCB板边缘的定位缺口做了0.2mm的倒角处理，避免SMT贴片时板边卡料导致的整板偏移，底部的三个支撑柱采用过盈配合压入PCB预留孔，柱体根部做了0.05mm的退刀槽，压装时不会因为应力集中顶裂PCB基材。透镜和PCB的配合间隙控制在0.15mm，既预留了热胀冷缩的形变空间，又不会因为间隙过大导致透镜晃动偏移光轴，透镜外圈的透明挡圈做了磨砂处理，遮挡灯珠侧面漏出的杂散光，避免出光出现杂斑。底部铝基板的散热凸台直接和灯珠焊盘背面接触，中间预留0.08mm的导热硅脂填充空间，不会因为硅脂过厚影响热传导效率，也不会因为间隙过小压碎灯珠陶瓷基板。PCB上的走线宽度做了差异化设计，灯珠供电主回路走2mm宽铜箔，信号检测回路走0.5mm宽铜箔，避免大电流走线的温升影响周边元件。固定孔位周边做了露铜处理，锁付螺丝时可以直接和散热壳体导通，兼顾接地和辅助散热的作用。透镜内壁的微结构做了渐变处理，靠近灯珠位置的纹理更细密，远离灯珠位置的纹理更稀疏，让整灯光斑的均匀度提升12%左右，不会出现中心过亮边缘过暗的问题。三个支撑柱的高度公差控制在±0.03mm，保证透镜安装后和每颗灯珠的距离完全一致，三颗灯珠的出光角度重合度达到95%以上。PCB边缘的走线做了圆弧过渡，没有直角尖角，避免高压测试时出现尖端放电的问题，焊盘位置做了阻焊偏移补偿，贴片时不会因为焊锡流动导致灯珠移位。
