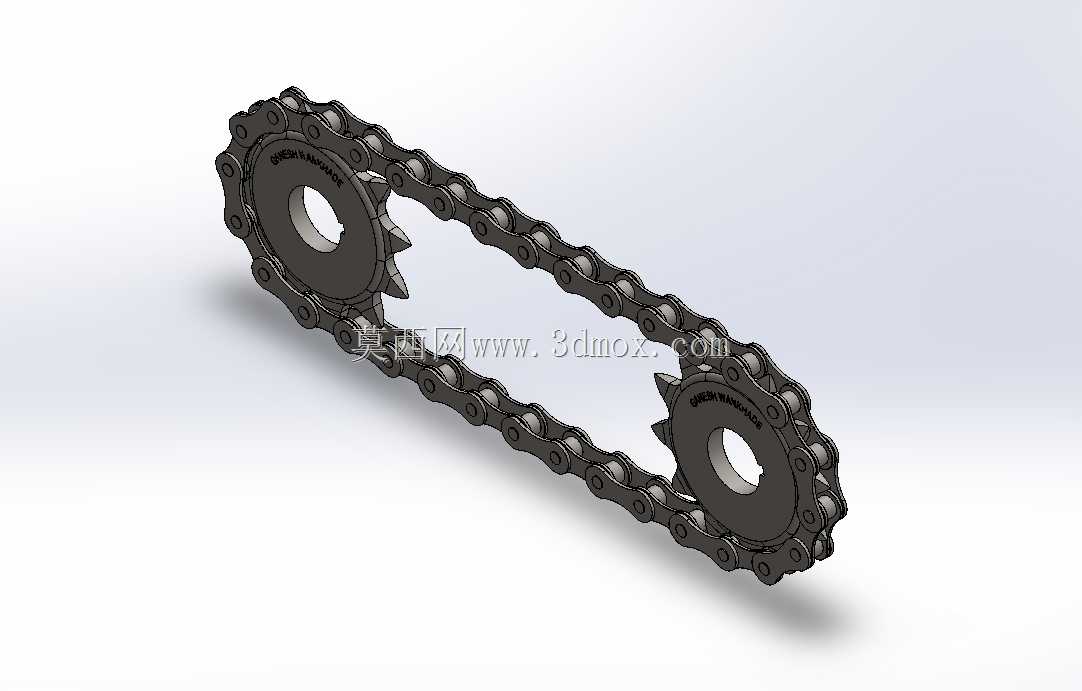

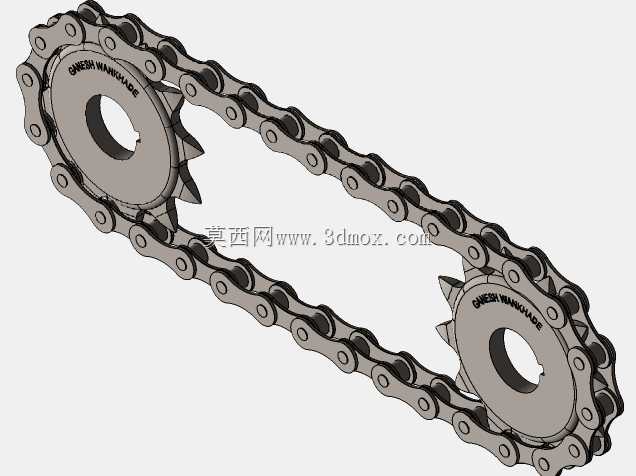

双链轮配套滚子链传动结构设计

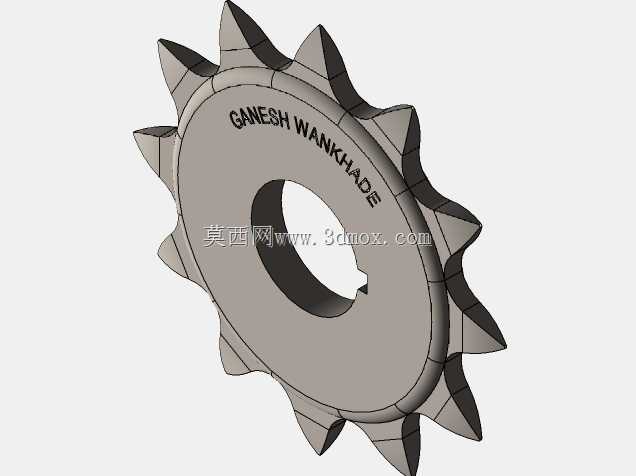

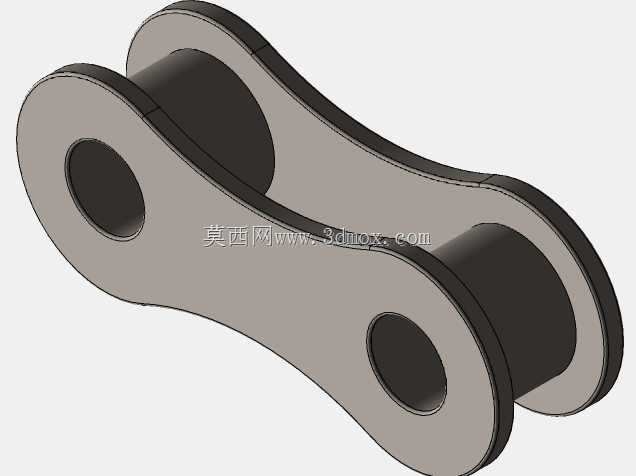

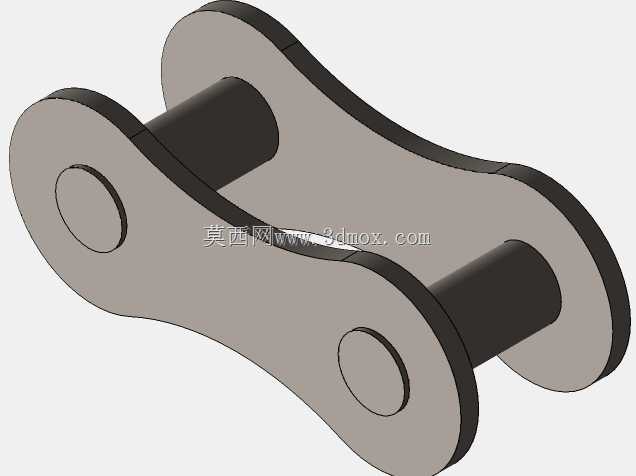

常规链传动在重载启停工况下，常出现链节卡滞、链轮齿面偏磨、跳齿脱链的问题，根源在于啮合间隙与链节公差的匹配度不足。这套双链轮配滚子链的结构，在齿形修形上做了针对性调整，链轮齿沟圆弧做了0.12mm的微量扩径，既保证链节滚子能顺畅啮入，又不会因间隙过大产生啮合冲击。链节的内链板与外链板采用了等强度错位设计，外链板边缘做了15度倒角，避免链节弯折时与链轮齿侧发生剐蹭，销轴两端的铆头预留了0.05mm的压装余量，既满足铆接后的防松要求，又不会挤压外链板导致链节转动卡滞。两链轮的中心距公差控制在±0.1mm范围内，链条张紧后的松边垂度恰好适配1200rpm以内的传动转速，不会因垂度过大产生横向抖动，也不会因张紧过紧加剧销轴与套筒的磨损。齿面的渐开线起始点做了0.2mm的修缘，链节啮入时不会出现硬接触，运行噪音比标准链轮低3分贝左右。链节的套筒内壁做了微储油槽设计，润滑脂能留存于槽内，长期运行时无需频繁补脂，适配户外无定期维护的传动场景。链轮的键槽采用对称度0.03mm的公差要求，装配后不会出现径向跳动，避免链条单侧受力加剧磨损。整套结构没有冗余的附加张紧部件，依靠链节本身的公差配合与齿形修形，就能实现平稳传动，适配农机、输送线、小型动力设备的传动需求，在频繁正反转的工况下也能保持稳定的啮合精度，不会出现瞬时脱链的问题。
